常用包装卡纸折叠纸盒的结构尺寸标注规范

常用包装卡纸折叠纸盒的结构尺寸标注规范
1．盒体尺寸
折叠纸盒示意图如图1所示。

折叠纸盒结构平面图尺寸为盒片压痕线中间的尺寸、压痕线中间线到模切线之间的尺寸。

图1 纸盒示意图
L—平行于插入式盒盖连接线的尺寸；
B—纸盒底面积密封边尺寸；
H—盒盖与盒底间尺寸。

2．尺寸规格
设计、生产包装用插入式卡纸折叠纸盒应参考表1的尺寸规格、纸板克重及材质类别推荐。

锁底式折叠纸盒、自锁底式折叠纸盒可参考使用。

表1常用药品包装用插入式卡纸折叠纸盒的外形尺寸规格。

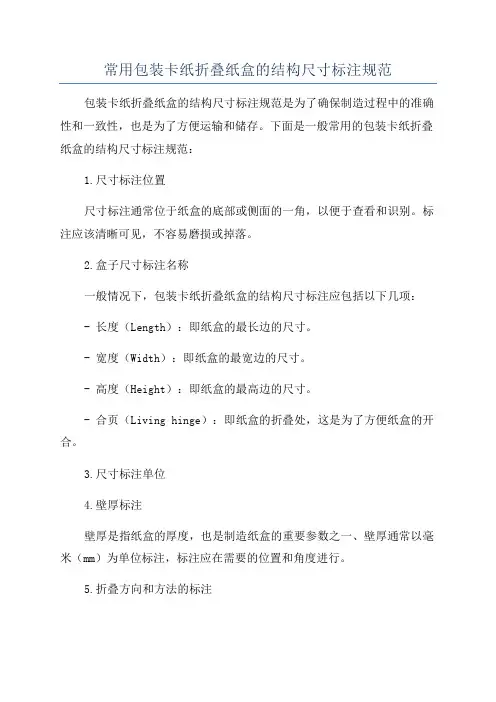

常用包装卡纸折叠纸盒的结构尺寸标注规范包装卡纸折叠纸盒的结构尺寸标注规范是为了确保制造过程中的准确性和一致性，也是为了方便运输和储存。

下面是一般常用的包装卡纸折叠纸盒的结构尺寸标注规范：
1.尺寸标注位置
尺寸标注通常位于纸盒的底部或侧面的一角，以便于查看和识别。

标注应该清晰可见，不容易磨损或掉落。

2.盒子尺寸标注名称
一般情况下，包装卡纸折叠纸盒的结构尺寸标注应包括以下几项：- 长度（Length）：即纸盒的最长边的尺寸。

- 宽度（Width）：即纸盒的最宽边的尺寸。

- 高度（Height）：即纸盒的最高边的尺寸。

- 合页（Living hinge）：即纸盒的折叠处，这是为了方便纸盒的开合。

3.尺寸标注单位
4.壁厚标注
壁厚是指纸盒的厚度，也是制造纸盒的重要参数之一、壁厚通常以毫米（mm）为单位标注，标注应在需要的位置和角度进行。

5.折叠方向和方法的标注
如果纸盒有特定的折叠方向和方法，应该在纸盒的适当位置标注清楚。

这可以帮助操作人员正确地折叠盒子，以确保纸盒的正确形状。

6.材料标注
制造纸盒的材料也是非常重要的，因此应该在标注中包含相关的信息。

可以标注纸盒使用的纸张类型、克重、颜色等信息。

7.额外的标注要求
根据具体的设计和制造要求，可能还需要额外的标注，例如特殊的开
槽或切割位置、折叠边和预剪线等。

总之，包装卡纸折叠纸盒的结构尺寸标注规范是为了确保制造的一致
性和准确性，以及方便操作和识别。

标注应详细、清晰，包括必要的尺寸、单位、壁厚、折叠方向和方法、材料等信息，并根据具体要求添加其他的
标注。

1.纸盒尺寸标注的三种类型。

（1）制造尺寸。

纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X 表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示（如图3-17）。

图3-17 常规纸盒展开图绘制长宽高（2）内尺寸。

纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。

内尺寸一般由包装物的数量、形状、大小，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。

在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。

（3）外尺寸。

纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据（如图3-18）。

图18图192.纸盒设计图标注方法。

（1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。

（2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。

（3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。

（4）纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

（1）粘贴翼倒角角度：10*15。

（2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。

（3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。

（4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I或纸板厚度而变化。

（5）切缝锁合/主防尘翼（封口副翼）角度：一般为45（6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。

（7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。

（8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。
