钢筋混凝土受弯构件的裂缝宽度和挠度计算【最新版】目录1.钢筋混凝土受弯构件裂缝宽度和挠度计算的背景和意义2.裂缝宽度和挠度计算的理论基础3.裂缝宽度和挠度计算的方法和步骤4.计算结果的分析和应用5.结论和展望正文钢筋混凝土受弯构件的裂缝宽度和挠度计算是建筑结构设计中的重要环节,关系到结构的安全性、稳定性和耐久性。
在实际工程中,裂缝宽度和挠度通常是混凝土结构受弯构件的主要设计控制参数,因此,对它们的精确计算和分析具有重要的现实意义。
一、钢筋混凝土受弯构件裂缝宽度和挠度计算的理论基础裂缝宽度和挠度是受弯构件的两个主要变形参数。
其中,裂缝宽度是指混凝土受弯构件在弯曲过程中,由于内部应力达到极限而产生的裂缝的宽度;而挠度则是指受弯构件在弯曲过程中,构件的中性轴线偏离原位置的距离。
二、裂缝宽度和挠度计算的方法和步骤在实际工程中,裂缝宽度和挠度的计算通常采用以下的方法和步骤:1.确定受弯构件的材料性能参数,包括混凝土的抗压强度、抗拉强度、弹性模量等;2.根据受弯构件的几何参数和荷载条件,确定构件的截面几何形状和尺寸;3.采用适当的数学方法(如有限元法、矩方法等)计算受弯构件在荷载作用下的应力和应变分布;4.根据计算结果,确定裂缝宽度和挠度的数值。
三、计算结果的分析和应用裂缝宽度和挠度的计算结果可以反映受弯构件在弯曲过程中的变形情况,为结构设计提供重要的依据。
通常,我们需要对计算结果进行以下的分析和应用:1.检验裂缝宽度和挠度是否符合设计规范的要求;2.如果不符合要求,则需要调整设计参数(如增加截面尺寸、改变材料性能等)重新计算,直到满足设计要求;3.根据裂缝宽度和挠度的计算结果,确定受弯构件的耐久性和安全性。
四、结论和展望钢筋混凝土受弯构件的裂缝宽度和挠度计算是建筑结构设计的重要内容。
随着计算机技术和数学方法的发展,计算方法和工具也越来越精确和便捷。

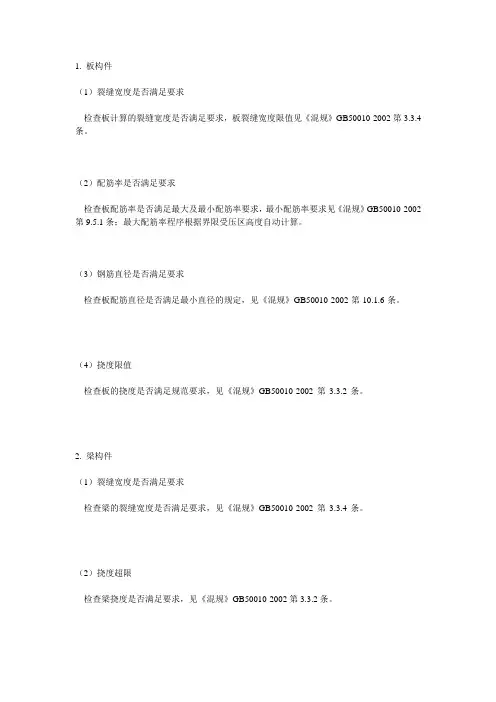

1. 板构件(1)裂缝宽度是否满足要求检查板计算的裂缝宽度是否满足要求,板裂缝宽度限值见《混规》GB50010-2002第3.3.4条。
(2)配筋率是否满足要求检查板配筋率是否满足最大及最小配筋率要求,最小配筋率要求见《混规》GB50010-2002第9.5.1条;最大配筋率程序根据界限受压区高度自动计算。
(3)钢筋直径是否满足要求检查板配筋直径是否满足最小直径的规定,见《混规》GB50010-2002第10.1.6条。
(4)挠度限值检查板的挠度是否满足规范要求,见《混规》GB50010-2002第3.3.2条。
2. 梁构件(1)裂缝宽度是否满足要求检查梁的裂缝宽度是否满足要求,见《混规》GB50010-2002第3.3.4条。
(2)挠度超限检查梁挠度是否满足要求,见《混规》GB50010-2002第3.3.2条。
(3)是否设置吊筋或附加箍筋按《混规》GB50010-2002第10.2.13条要求,检查梁的集中荷载处是否设置了吊筋或附加箍筋。
(4)配筋率是否满足要求检查梁的纵向受拉、抗扭钢筋和箍筋的最大及最小配筋率是否满足规范要求,详见《混规》GB50010-2002第9.5.1条、第10.2.5条、第10.2.10条、第10.2.12条、第11.3.1条、第11.3.6条、第11.3.9条。
(5)通长筋是否满足要求沿梁全长顶面和底面至少应各配置两根通长的纵向钢筋,且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4。
见《混规》GB50010-2002第11.3.7条和《抗规》GB50011- 2001第6.3.4条。
(6)腰筋设置是否满足要求当梁腹板高度hw≥450mm时,在梁的两个侧面应沿高度配置纵向构造钢筋,每侧纵向构造钢筋的截面面积不应小于腹板截面面积(b*hw)的0.1%,且其间距不宜大于200mm。
见《混规》GB50010-2002第10.2.16条。
(7)钢筋直径/等级是否满足要求检查梁主筋直径、箍筋直径及钢筋强度等级是否满足规范要求。
钢筋混凝土受弯构件的裂缝宽度和挠度计算钢筋混凝土受弯构件在使用过程中常常会出现裂缝,这对其承载能力和使用寿命产生了直接影响。
因此,正确计算裂缝宽度和挠度是保证构件安全和性能的重要环节。
本文将就钢筋混凝土受弯构件的裂缝宽度和挠度计算进行详细介绍,希望对相关工程人员有所指导。
首先,我们来介绍裂缝宽度的计算方法。
裂缝宽度主要受到荷载、构件尺寸、材料性能以及钢筋布置等因素的影响。
一般而言,裂缝宽度的计算可以采用两种方法:一是基于应变的方法,二是基于变形的方法。
基于应变的方法是通过计算构件内部混凝土的应变来确定裂缝宽度。
根据国内外的研究成果,一些常用的裂缝宽度计算公式可以参考,比如“行位裂缝宽度计算公式”和“游离裂缝宽度计算公式”。
这些公式可以根据结构的具体情况进行选择和应用。
另一种方法则是基于构件变形的方法,即根据构件变形的大小和变形能力来确定裂缝宽度。
这种方法一般采用挠度与裂缝宽度之间的经验关系,通过实测数据或者试验结果来获得。
此外,挠度也是钢筋混凝土受弯构件在设计和施工过程中需要考虑的一个重要参数。
挠度主要受到荷载、构件尺寸、材料性能等因素的影响。
正确计算挠度可以保证构件的稳定性和使用性能。
挠度的计算需要通过结构的静力分析和动力分析来确定。
静力分析方法一般适用于简单的构件,通过使用梁的弯曲理论可以求解得到挠度。
而动力分析方法适用于复杂结构和地震荷载作用下的构件,需要借助于数值计算和计算机模拟来完成。
通过合理地计算裂缝宽度和挠度,可以帮助我们了解钢筋混凝土受弯构件的行为,进一步指导施工过程中的操作,并保证结构的安全和使用寿命。
因此,工程人员在进行相关计算时应注意选取合适的计算方法,并结合实际情况进行验证和调整,以达到设计要求和规范的要求。
综上所述,钢筋混凝土受弯构件的裂缝宽度和挠度计算是保证结构安全和性能的重要环节。
正确计算裂缝宽度和挠度需要综合考虑荷载、构件尺寸、材料性能等因素,并采用合适的计算方法。
混凝土受弯构件是建筑物中的重要组成部分,其裂缝和变形计算对于建筑物的安全性和稳定性具有重要意义。
本文将介绍混凝土受弯构件裂缝和变形计算的方法和步骤。
一、裂缝计算
裂缝出现时间
裂缝出现时间是指混凝土受弯构件在承受荷载后出现裂缝的时间。
根据实验观察,裂缝出现时间与荷载大小、构件尺寸、配筋率等因素有关。
根据经验公式,可以计算出裂缝出现时间。
裂缝宽度
裂缝宽度是指裂缝的最大宽度,可以通过观察和测量得到。
根据实验结果,可以总结出一些经验公式,用于计算不同条件下的最大裂缝宽度。
裂缝数量和分布
裂缝的数量和分布与构件的受力状态有关。
在计算时,需要考虑不同受力条件下的裂缝数量和分布情况。
通常可以采用概率方法进行计算。
二、变形计算
挠度计算
挠度是指构件在荷载作用下的最大挠曲变形。
根据材料力学方法和实验结果,可以得出一些经验公式,用于计算不同条件下的挠度值。
转角计算
转角是指构件在荷载作用下的最大转角变形。
根据材料力学方法和实验结果,可以得出一些经验公式,用于计算不同条件下的转角值。
三、结论
混凝土受弯构件的裂缝和变形计算对于建筑物的安全性和稳定性具有重要意义。
本文介绍了裂缝和变形的计算方法和步骤,包括裂缝出现时间、裂缝宽度、裂缝数量和分布、挠度和转角的计算等。
这些计算方法可以为工程设计和施工提供重要的参考依据。
8.2.5 裂缝宽度验算及减小裂缝宽度的主要措施对裂缝宽度的限制,应从保证结构耐久性,钢筋不被锈蚀及过宽的裂缝影响结构外观,引起人们心理上的不安两个因素来考虑。
《混凝土结构设计规范》(GB50010)规定,钢筋混凝土构件在荷载的标准组合下,并考虑长期作用影响的最大裂缝宽度,应符合下式规定:(8-20)式中w max——按荷载的标准组合并考虑长期作用影响计算的构件最大裂缝宽度,按式;w lim——裂缝宽度限值,根据构件所处的环境类别(表8-1)不同,裂缝宽度限值取表8-2中的值。
表8-1 混凝土结构的使用环境类别环境类别说明一室内正常环境;无侵蚀性介质、无高温高湿影响、不与土壤直接接触的环境a室内潮湿环境、露天环境及与无侵蚀性的水或土壤直接接触的环境二b严寒和寒冷地区的露天环境及与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境、严寒及寒冷地区冬季的水位变动环境、滨海室外环境四海水环境(海水潮汐区、浪溅区、海面大气区、海水水下区)表8-2 混凝土结构构件的最大裂缝宽度限值w lim (mm)《公路钢筋混凝土和预应力混凝土桥涵设计规范》(JTJ023)规定,钢筋混凝土构件在正常使用极限状态下的裂缝宽度,应按作用短期效应组合并考虑长期效应影响进行验算,且不得超过以下规定的限值:一般环境0.20mm有气态、液态或固态侵蚀物质环境0.10mm这里,一般环境系指寒冷和严寒、无侵蚀物质影响的地面和水下及与土直接接触的环境;有气态、液态或固态侵蚀物质环境系指包括海水、使用除冰盐在内及工业污染的环境。
从影响裂缝宽度的主要因素以及两本规范的裂缝宽度计算公式中我们发现,当设计计算发现裂缝宽度超限,或要求减小裂缝宽度时,选择较细直径的钢筋及变形钢筋是最为经济的措施。
因为同样面积的钢筋,直径小则其周长与面积比就大,这就增大了钢筋与混凝土间的粘结力,采用变形钢筋亦是这个道理。
粘结力大,可使裂缝间距缩短,裂缝即多而密,裂缝间距内钢筋与混凝土之间的变形差就小,裂缝宽度减小。
