塔式起重机基础知识一、塔式起重机的型号、用途和分类塔式起重机是工业与民用建筑、桥梁工程和其他建设工程的重要施工机械之一。

用于起吊和运送各种预制构件、建筑材料和设备安装等工作。

它的起升高度和有效工作范围大，操作简便，工作效率高。

塔式起重机的类型很多，其共同特点是有一个垂直的塔身，在其上部装有起重臂，工作幅度可以变化，有较大的起吊高度和工作空间。

通常按下列方式分类：（1）按安装方式分为快速安装式和非快速安装式两种。

快速安装式是指可以整体拖运自行架设，起重力矩和起升高度都不大的塔机；非快速安装式是指不能整体拖运和不能自行架设，需要借助其他起重机械完成拆装的塔机，但这类塔机的起升高度、臂架长度和起重力矩均比快速架设式塔机大得多。

（2）按行走机构可分为固定式、移动式和自升式三种。

固定式是将起重机固定在地面或建筑物上，移动式有轨道式、轮胎式和履带式三种。

自升式有内爬式和外附式两种。

（3）按变幅方式分为起重臂的仰角变幅和水平臂的小车变幅。

（4）按回转机构的位置分为上回转和下回转两种。

目前应用最广泛的是上回转自升式塔机。

由于在建筑施工中连续浇注混凝土的需要，出现了配备布料装置的塔式起重机，一机多用，提高工效，降低作业成本。

塔式起重机的型号由类组、型式、特性、主参数及改型代号组成，如图6-18所示。

QTK25A为第一次改型250kN·m快装下回转塔式起重机；QTZ800为起重力矩8000kN·m上回转自升塔式起重机。

图6-18 塔式起重机的型号识别二、下回转塔式起重机下回转塔式起重机的吊臂铰接在塔身顶部，塔身、平衡重和所有工作机构均装在下部转台上，并与转台一起回转。

它重心低、稳定性好、塔身受力较好，能做到自行架设，整体拖运，起升高度小。

下面以QTA60型塔机为例说明其构造及工作原理。

QT60型塔式起重机是下回转轨道式塔机，额定起重力矩为600kN·m，最大起重量60kN，最大起升高度39～50m，工作幅度10～20m，适合10层楼以下高度建筑施工和设备安装工程。

塔式起重机常用塔机分类以下分几个方面来具体介绍房建中常用的塔机。

1.金属结构塔机的金属结构由起重臂、塔身、转台、承座、平衡臂、底架、塔尖等组成。

起重臂构造型式为小车变幅水平臂架,再往下分又有单吊点、双吊点和起重臂与平衡臂连成一体的锤头式小车变幅水平臂架。

单吊点是静定结构,双吊点是超静定结构。

锤头式小车变幅水平臂架,装设于塔身顶部,状若锤头,塔身如锤柄,不设塔尖,故又叫平头式。

平头式的使结构形式更简单,更有利于受力,减轻自重,简化构造等优点。

小车变幅臂架大都采用正三角形的截面。

塔身结构也称塔架,是塔机结构的主体。

现今塔机均采用方形断面,断面尺寸应用较广的有:1.2m×1.2m、1.4m×1.4m、1.6m×1.6m、2.0m×2.0m;塔身标准节常用尺寸是2.5m和3m。

塔身标准节采用的联接方式,应用最广的是盖板螺栓联接和套柱螺栓联接,其次是承插销轴联接和插板销轴联接。

标准节有整体式塔身标准节和拼装式塔身标准节,后者加工精度高,制作难,但是堆放占地小,运费少。

塔身节内必须设置爬梯,以便司机及机工上下。

爬梯宽度不宜小于500mm,梯步间距不大于300mm,每500mm设一护圈。

当爬梯高度超过10m时,梯子应分段转接,在转接处加设一道休息平台。

塔尖的功能是承受臂架拉绳及平衡臂拉绳传来的上部荷载,并通过回转塔架、转台、承座等的结构部件式直接通过转台传递给塔身结构。

自升塔顶有截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑架式。

凡是上回转塔机均需设平衡重,其功能是支承平衡重,用以构成设计上所要求的作用方面与起重力矩方向相反的平衡力矩。

除平衡重外,还常在其尾部装设起升机构。

起升机构之所以同平衡重一起安放在平衡臂尾端,一则可发挥部分配重作用,二则增大绳卷筒与塔尖导轮间的距离,以利钢丝绳的排绕并避免发生乱绳现象。

平衡重的用量与平衡臂的长度成反比关系,而平衡臂长度与起重臂长度之间又存在一定比例关系。

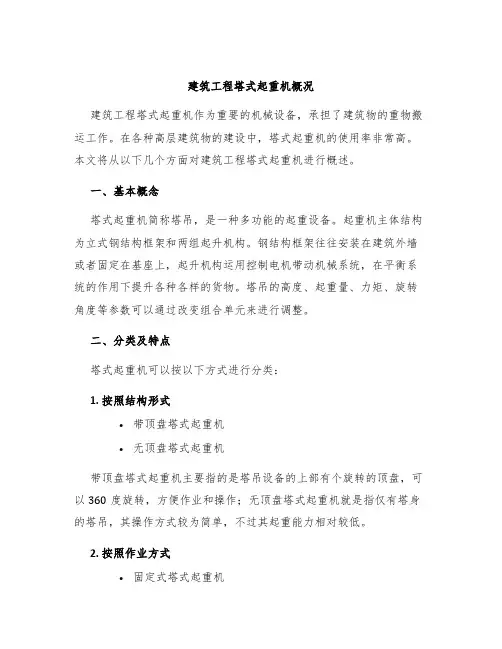

建筑工程塔式起重机概况建筑工程塔式起重机作为重要的机械设备，承担了建筑物的重物搬运工作。

在各种高层建筑物的建设中，塔式起重机的使用率非常高。

本文将从以下几个方面对建筑工程塔式起重机进行概述。

一、基本概念塔式起重机简称塔吊，是一种多功能的起重设备。

起重机主体结构为立式钢结构框架和两组起升机构。

钢结构框架往往安装在建筑外墙或者固定在基座上，起升机构运用控制电机带动机械系统，在平衡系统的作用下提升各种各样的货物。

塔吊的高度、起重量、力矩、旋转角度等参数可以通过改变组合单元来进行调整。

二、分类及特点塔式起重机可以按以下方式进行分类：1. 按照结构形式•带顶盘塔式起重机•无顶盘塔式起重机带顶盘塔式起重机主要指的是塔吊设备的上部有个旋转的顶盘，可以360度旋转，方便作业和操作；无顶盘塔式起重机就是指仅有塔身的塔吊，其操作方式较为简单，不过其起重能力相对较低。

2. 按照作业方式•固定式塔式起重机•移动式塔式起重机固定式塔式起重机指的是需固定在某一位置上使用，而该位置通常为建筑工地或者港口等场所；移动式塔式起重机则是指吊车的主体部分可以通过轨道移动位置，进而改变钢丝绳和钩的最大工作范围。

3. 按照电源形式•频电动塔式起重机•经典塔式起重机频电动塔式起重机将程控技术与传统科技相结合，能够提高操作精度和起重能力；经典塔式起重机则是指旋转和一切其它动作都是由土方工人控制的机器。

塔式起重机的特点：•外形较高大，起重能力比较强•作用范围广，使用场所可以在建筑工地，也可以在码头港口等环境中•可以适用于悬吊货物、运输建筑材料等，非常方便三、使用注意事项1.按照操作规则使用塔吊塔式起重机属于危险设备，因此在使用时必须按照操作规范进行使用。

2.工作前检查在使用塔吊之前，必须对塔吊进行全面的检查，包括检查塔身、起重机构、钢丝绳等配件以及其它各个工作状况，以确保塔式起重机的安全运行。

3.修缮维护在塔吊出现问题时，必须采取相应的修缮措施，以防该问题恶化危及工人安全。

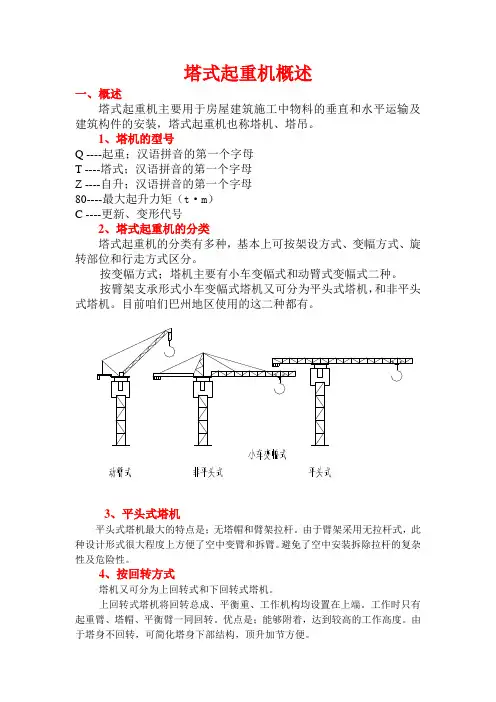

塔式起重机概述一、概述塔式起重机主要用于房屋建筑施工中物料的垂直和水平运输及建筑构件的安装，塔式起重机也称塔机、塔吊。

1、塔机的型号Q ----起重；汉语拼音的第一个字母T ----塔式；汉语拼音的第一个字母Z ----自升；汉语拼音的第一个字母80----最大起升力矩（t·m）C ----更新、变形代号2、塔式起重机的分类塔式起重机的分类有多种，基本上可按架设方式、变幅方式、旋转部位和行走方式区分。

按变幅方式；塔机主要有小车变幅式和动臂式变幅式二种。

按臂架支承形式小车变幅式塔机又可分为平头式塔机，和非平头式塔机。

目前咱们巴州地区使用的这二种都有。

3、平头式塔机平头式塔机最大的特点是；无塔帽和臂架拉杆。

由于臂架采用无拉杆式，此种设计形式很大程度上方便了空中变臂和拆臂。

避免了空中安装拆除拉杆的复杂性及危险性。

4、按回转方式塔机又可分为上回转式和下回转式塔机。

上回转式塔机将回转总成、平衡重、工作机构均设置在上端。

工作时只有起重臂、塔帽、平衡臂一同回转。

优点是；能够附着，达到较高的工作高度。

由于塔身不回转，可简化塔身下部结构，顶升加节方便。

下回转塔式起重机是将回转总成、平衡重（配重）、工作机构等均设在了下端，其优点是；塔身所受弯矩较少，重心低，稳定性好，安装维修方便。

缺点是；对回转支承要求高，使用高度受到限止，驾驶室一般设在下回转台上，操作视线不开阔。

塔式起重机的优点；1、工作高度高，有效起升高度大，特别有利于分层、分段安装作业，能满足建筑物垂直运输的全高度。

2、塔式起重机的起重臂较长，其水平覆盖面广（工作幅度大）。

3、塔式起重机有多种工作速度，多种作业性能，生产效率高。

4、塔式起重机的驾驶室一般设在与起重臂同等高度的位置，司机视野开阔。

5、塔式起重机的结构较为简单，维修保养方便。

二、塔机的性能参数塔机的主要技术性能参数包括起重力矩、起重量、工作幅度、自由高度（独立高度）、最大高度等。

1、起重力矩；起重量与相应的幅度的乘积为起重力矩，过去的计量单位为t ·m ，现行的计量单位为KN ·m ，换算关系；1t ·m=10KN ·m 。

《塔式起重机》解读《塔式起重机》GB/T5031—2008自2009年2月1日起实施。

为配合新标准的颁布实施，主编单位——中国建筑科学研究院建筑机械化研究分院，分别在河北廊坊、北京、杭州、南宁举办了新标准宣贯会。

标准主编罗文龙主任、副主编李守林院长对新标准进行了全面讲解。

新标准与以往标准编制大有不同，增加了很多与安全相关的内容，主要体现在以下3个方面：1）原则的不同。

以前所考虑的问题主要是考虑国内塔机行业技术现状，适当体现先进性，现在是要求和国际对标，考虑安全性。

2）组织形式不同。

以前的标准编制以科研院所为主，大学、生产厂辅助；这次编制单位包括研究院，还有主机厂、配套件企业、大学、检验单位，还有比较大的使用单位代表（租赁商），等等。

3）内容所涵盖的领域不同。

原来标准只管生产过程，现在增加了安装与爬升、使用检查两个重要部分，这2部分内容参照了ISO标准。

因为以前的标准协调不了生产、使用、检测过程，出现了许多问题，无法协调，现在以标准的形式规定下来，责任明确，保障安全。

新标准代替了GB/T9462-1999《塔式起重机技术条件》、GB/T 5031-1994《塔式起重机性能试验》、GB/T17806-1999《塔式起重机可靠性试验方法》、GB/T17807-1999《塔式起重机结构试验方法》、JG/T5037-1993《塔式起重机分类》等5项标准。

新标准与GB/T9462-1999等5个标准相比主要变化如下：——取消了原只适用于建筑塔机的限制，扩大了标准使用范围，也与国际标准接轨；——重新规定了塔式起重机的型号标识原则，取消了JG/T5037-1993中的参数系列；——增加了根据钢材脆性破坏评价结果选择钢材质量组别的要求、焊接环境要求、无损探伤要求；——增加了部分机构要求；——增加了部分安全装置的种类和要求；——增加了制造商应提供的技术资料要求；——增加了部分信息标识要求；——增加了安装及爬升的要求；——对塔机的检查要求进行了详细描述。

塔式起重机分类标准
塔式起重机是一种常见的建筑工地和工业场所使用的起重设备，根据其结构和功能的不同，可以分为以下几类：
一、按结构形式分类
1. 固定式塔式起重机：固定式塔式起重机是指安装在建筑物或者其他固定结构上的塔式起重机，其结构牢固，稳定性好，适用于高层建筑和大型工程的起重作业。

2. 移动式塔式起重机：移动式塔式起重机是指具有可移动性的塔式起重机，可以在不同的工地之间进行快速转移，适用于建筑工地和工业场所的起重作业。

3. 自升式塔式起重机：自升式塔式起重机是指可以自行升降的塔式起重机，其结构简单，操作方便，适用于小型建筑工地和工业场所的起重作业。

二、按功能分类
1. 平头塔式起重机：平头塔式起重机是指具有平头的塔式起重机，适用于吊装重量较小的物品，如钢筋、混凝土等。

2. 尖头塔式起重机：尖头塔式起重机是指具有尖头的塔式起重机，适用于吊装重量较大的物品，如钢梁、大型机器设备等。

3. 多功能塔式起重机：多功能塔式起重机是指具有多种功能的塔式起重机，可以进行吊装、装卸、搬运等多种作业，适用于大型建筑工地和工业场所的起重作业。

总之，塔式起重机的分类标准主要包括结构形式和功能两个方面，不同的塔式起重机适用于不同的起重作业场景，选择合适的塔式起重机可以提高工作效率和安全性。

房屋建筑工程：塔式起重机的分类
1、按结构型式分：
1）固定式塔式起重机：通过连接件将塔身机架固定在地基基础或结构物上，进行起重作业的塔式起重机。

2）移动式塔式起重机：具有运行装置，可以行走的塔式起重机。

3）自升式塔式起重机：可通过自身的专门装置，增、减塔身标准节改变起升高度的塔机，如：附着式和自行整体爬升的（内爬式）塔式起重机
附着式塔式起重机：通过附墙支撑装置将塔身锚固在建筑物上的自升塔式起重机。

内爬式塔式起重机：设置在建筑物内部，通过支承在结构物上的专门装置，使整机能随着建筑物的高度增加而升高的塔式起重机。

2、按回转型式分：
1）上回转塔式起重机回转支承设置在塔身上部的塔式起重机。

2）下回转塔式起重机回转支承设置于塔身底部、塔身相对于底架转动的塔式起重机。

3、按架设方法分：
1）非自行架设塔式起重机：依靠其他起重设备进行组装架设成整机的塔式起重机。

2）自行架设塔式起重机：依靠自身的动力装置和机构能实现运输状态与工作状态相互转换的塔式起重机。

4、按变幅方式分：
1）小车变幅塔式起重机：起重小车沿起重臂运行进行变幅的塔式起重机。

2）动臂变幅塔式起重机：臂架作俯仰运动进行变幅的塔式起重机。

3）折臂式塔式起重机：根据起重作业的需要，臂架可以弯折的塔式起重机。

它可以同时具备动臂变幅和小车变幅的性能。

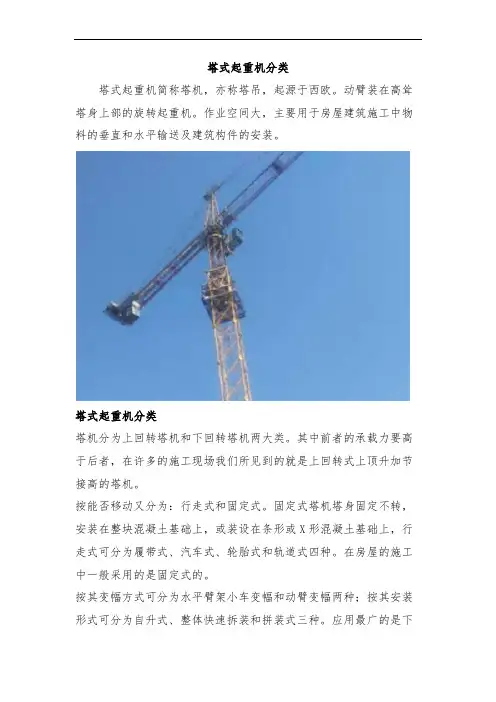

塔式起重机分类
塔式起重机简称塔机，亦称塔吊，起源于西欧。

动臂装在高耸塔身上部的旋转起重机。

作业空间大，主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装。

塔式起重机分类
塔机分为上回转塔机和下回转塔机两大类。

其中前者的承载力要高于后者，在许多的施工现场我们所见到的就是上回转式上顶升加节接高的塔机。

按能否移动又分为：行走式和固定式。

固定式塔机塔身固定不转，安装在整块混凝土基础上，或装设在条形或X形混凝土基础上，行走式可分为履带式、汽车式、轮胎式和轨道式四种。

在房屋的施工中一般采用的是固定式的。

按其变幅方式可分为水平臂架小车变幅和动臂变幅两种；按其安装形式可分为自升式、整体快速拆装和拼装式三种。

应用最广的是下
回转、快速拆装、轨道式塔式起重机和能够一机四用（轨道式、固定式、附着式和内爬式）的自升塔式起重机。
