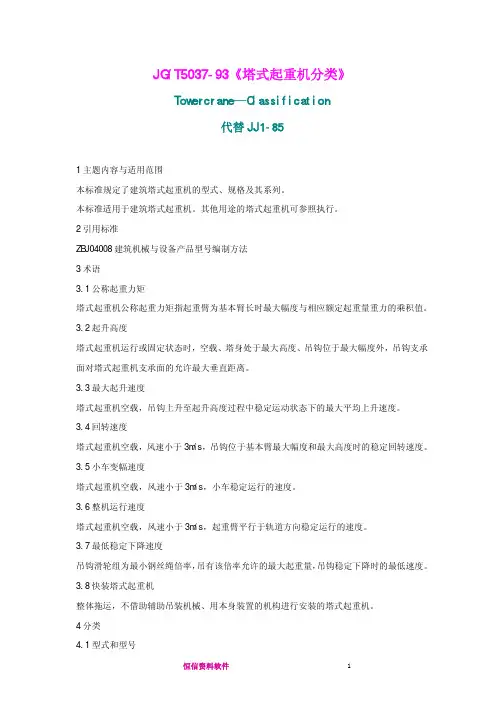

JGT5037-93塔式起重机分类

塔式起重机基础知识一、塔式起重机的型号、用途和分类塔式起重机是工业与民用建筑、桥梁工程和其他建设工程的重要施工机械之一。

用于起吊和运送各种预制构件、建筑材料和设备安装等工作。

它的起升高度和有效工作范围大，操作简便，工作效率高。

塔式起重机的类型很多，其共同特点是有一个垂直的塔身，在其上部装有起重臂，工作幅度可以变化，有较大的起吊高度和工作空间。

通常按下列方式分类：（1）按安装方式分为快速安装式和非快速安装式两种。

快速安装式是指可以整体拖运自行架设，起重力矩和起升高度都不大的塔机；非快速安装式是指不能整体拖运和不能自行架设，需要借助其他起重机械完成拆装的塔机，但这类塔机的起升高度、臂架长度和起重力矩均比快速架设式塔机大得多。

（2）按行走机构可分为固定式、移动式和自升式三种。

固定式是将起重机固定在地面或建筑物上，移动式有轨道式、轮胎式和履带式三种。

自升式有内爬式和外附式两种。

（3）按变幅方式分为起重臂的仰角变幅和水平臂的小车变幅。

（4）按回转机构的位置分为上回转和下回转两种。

目前应用最广泛的是上回转自升式塔机。

由于在建筑施工中连续浇注混凝土的需要，出现了配备布料装置的塔式起重机，一机多用，提高工效，降低作业成本。

塔式起重机的型号由类组、型式、特性、主参数及改型代号组成，如图6-18所示。

QTK25A为第一次改型250kN·m快装下回转塔式起重机；QTZ800为起重力矩8000kN·m上回转自升塔式起重机。

图6-18 塔式起重机的型号识别二、下回转塔式起重机下回转塔式起重机的吊臂铰接在塔身顶部，塔身、平衡重和所有工作机构均装在下部转台上，并与转台一起回转。

它重心低、稳定性好、塔身受力较好，能做到自行架设，整体拖运，起升高度小。

下面以QTA60型塔机为例说明其构造及工作原理。

QT60型塔式起重机是下回转轨道式塔机，额定起重力矩为600kN·m，最大起重量60kN，最大起升高度39～50m，工作幅度10～20m，适合10层楼以下高度建筑施工和设备安装工程。

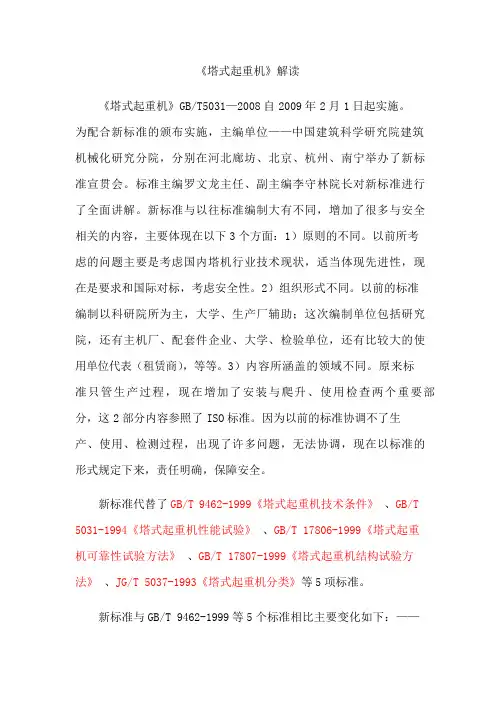

《塔式起重机》解读《塔式起重机》GB/T5031—2008自2009年2月1日起实施。

为配合新标准的颁布实施，主编单位——中国建筑科学研究院建筑机械化研究分院，分别在河北廊坊、北京、杭州、南宁举办了新标准宣贯会。

标准主编罗文龙主任、副主编李守林院长对新标准进行了全面讲解。

新标准与以往标准编制大有不同，增加了很多与安全相关的内容，主要体现在以下3个方面：1）原则的不同。

以前所考虑的问题主要是考虑国内塔机行业技术现状，适当体现先进性，现在是要求和国际对标，考虑安全性。

2）组织形式不同。

以前的标准编制以科研院所为主，大学、生产厂辅助；这次编制单位包括研究院，还有主机厂、配套件企业、大学、检验单位，还有比较大的使用单位代表（租赁商），等等。

3）内容所涵盖的领域不同。

原来标准只管生产过程，现在增加了安装与爬升、使用检查两个重要部分，这2部分内容参照了ISO标准。

因为以前的标准协调不了生产、使用、检测过程，出现了许多问题，无法协调，现在以标准的形式规定下来，责任明确，保障安全。

新标准代替了GB/T9462-1999《塔式起重机技术条件》、GB/T 5031-1994《塔式起重机性能试验》、GB/T17806-1999《塔式起重机可靠性试验方法》、GB/T17807-1999《塔式起重机结构试验方法》、JG/T5037-1993《塔式起重机分类》等5项标准。

新标准与GB/T9462-1999等5个标准相比主要变化如下：——取消了原只适用于建筑塔机的限制，扩大了标准使用范围，也与国际标准接轨；——重新规定了塔式起重机的型号标识原则，取消了JG/T5037-1993中的参数系列；——增加了根据钢材脆性破坏评价结果选择钢材质量组别的要求、焊接环境要求、无损探伤要求；——增加了部分机构要求；——增加了部分安全装置的种类和要求；——增加了制造商应提供的技术资料要求；——增加了部分信息标识要求；——增加了安装及爬升的要求；——对塔机的检查要求进行了详细描述。

塔式起重机分类标准
塔式起重机是一种常见的建筑工地和工业场所使用的起重设备，根据其结构和功能的不同，可以分为以下几类：
一、按结构形式分类
1. 固定式塔式起重机：固定式塔式起重机是指安装在建筑物或者其他固定结构上的塔式起重机，其结构牢固，稳定性好，适用于高层建筑和大型工程的起重作业。

2. 移动式塔式起重机：移动式塔式起重机是指具有可移动性的塔式起重机，可以在不同的工地之间进行快速转移，适用于建筑工地和工业场所的起重作业。

3. 自升式塔式起重机：自升式塔式起重机是指可以自行升降的塔式起重机，其结构简单，操作方便，适用于小型建筑工地和工业场所的起重作业。

二、按功能分类
1. 平头塔式起重机：平头塔式起重机是指具有平头的塔式起重机，适用于吊装重量较小的物品，如钢筋、混凝土等。

2. 尖头塔式起重机：尖头塔式起重机是指具有尖头的塔式起重机，适用于吊装重量较大的物品，如钢梁、大型机器设备等。

3. 多功能塔式起重机：多功能塔式起重机是指具有多种功能的塔式起重机，可以进行吊装、装卸、搬运等多种作业，适用于大型建筑工地和工业场所的起重作业。

总之，塔式起重机的分类标准主要包括结构形式和功能两个方面，不同的塔式起重机适用于不同的起重作业场景，选择合适的塔式起重机可以提高工作效率和安全性。

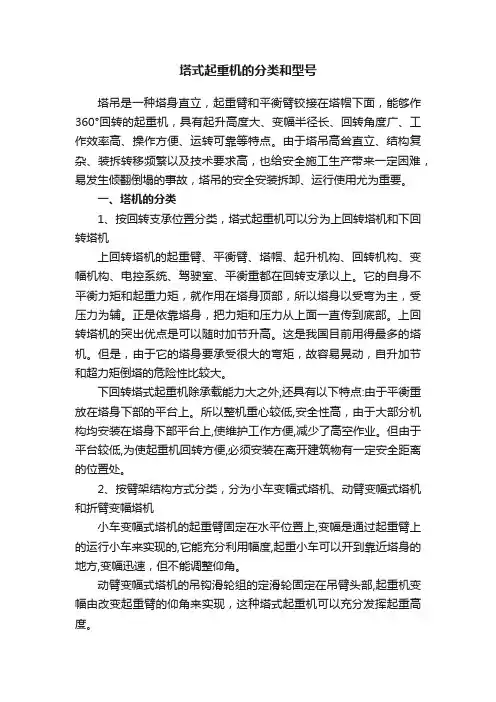

塔式起重机的分类和型号塔吊是一种塔身直立，起重臂和平衡臂铰接在塔帽下面，能够作360°回转的起重机，具有起升高度大、变幅半径长、回转角度广、工作效率高、操作方便、运转可靠等特点。

由于塔吊高耸直立、结构复杂、装拆转移频繁以及技术要求高，也给安全施工生产带来一定困难，易发生倾翻倒塌的事故，塔吊的安全安装拆卸、运行使用尤为重要。

一、塔机的分类1、按回转支承位置分类，塔式起重机可以分为上回转塔机和下回转塔机上回转塔机的起重臂、平衡臂、塔帽、起升机构、回转机构、变幅机构、电控系统、驾驶室、平衡重都在回转支承以上。

它的自身不平衡力矩和起重力矩，就作用在塔身顶部，所以塔身以受弯为主，受压力为辅。

正是依靠塔身，把力矩和压力从上面一直传到底部。

上回转塔机的突出优点是可以随时加节升高。

这是我国目前用得最多的塔机。

但是，由于它的塔身要承受很大的弯矩，故容易晃动，自升加节和超力矩倒塔的危险性比较大。

下回转塔式起重机除承载能力大之外,还具有以下特点:由于平衡重放在塔身下部的平台上。

所以整机重心较低,安全性高，由于大部分机构均安装在塔身下部平台上,使维护工作方便,减少了高空作业。

但由于平台较低,为使起重机回转方便,必须安装在离开建筑物有一定安全距离的位置处。

2、按臂架结构方式分类，分为小车变幅式塔机、动臂变幅式塔机和折臂变幅塔机小车变幅式塔机的起重臂固定在水平位置上,变幅是通过起重臂上的运行小车来实现的,它能充分利用幅度,起重小车可以开到靠近塔身的地方,变幅迅速，但不能调整仰角。

动臂变幅式塔机的吊钩滑轮组的定滑轮固定在吊臂头部,起重机变幅由改变起重臂的仰角来实现，这种塔式起重机可以充分发挥起重高度。

折臂变幅式塔机的基本特点是小车变幅式,同时吸收了动臂变幅式的某些优点。

它的吊臂由前后两段(前段吊臂永远保持水平状态,后段可以俯仰摆动)组成,也配有起重小车,构造上与小车变幅式的吊臂、小车相同。

3、按安装方式不同，可分为能进行折叠运输，自行整体架设的快速安装塔式起重机和非快速安装式4、按底架是否移动分为固定式塔机和行走式塔机固定式塔机固定在专门制作的基础上进行定点作业。

房屋建筑工程：塔式起重机的分类
1、按结构型式分：
1）固定式塔式起重机：通过连接件将塔身机架固定在地基基础或结构物上，进行起重作业的塔式起重机。

2）移动式塔式起重机：具有运行装置，可以行走的塔式起重机。

3）自升式塔式起重机：可通过自身的专门装置，增、减塔身标准节改变起升高度的塔机，如：附着式和自行整体爬升的（内爬式）塔式起重机
附着式塔式起重机：通过附墙支撑装置将塔身锚固在建筑物上的自升塔式起重机。

内爬式塔式起重机：设置在建筑物内部，通过支承在结构物上的专门装置，使整机能随着建筑物的高度增加而升高的塔式起重机。

2、按回转型式分：
1）上回转塔式起重机回转支承设置在塔身上部的塔式起重机。

2）下回转塔式起重机回转支承设置于塔身底部、塔身相对于底架转动的塔式起重机。

3、按架设方法分：
1）非自行架设塔式起重机：依靠其他起重设备进行组装架设成整机的塔式起重机。

2）自行架设塔式起重机：依靠自身的动力装置和机构能实现运输状态与工作状态相互转换的塔式起重机。

4、按变幅方式分：
1）小车变幅塔式起重机：起重小车沿起重臂运行进行变幅的塔式起重机。

2）动臂变幅塔式起重机：臂架作俯仰运动进行变幅的塔式起重机。

3）折臂式塔式起重机：根据起重作业的需要，臂架可以弯折的塔式起重机。

它可以同时具备动臂变幅和小车变幅的性能。

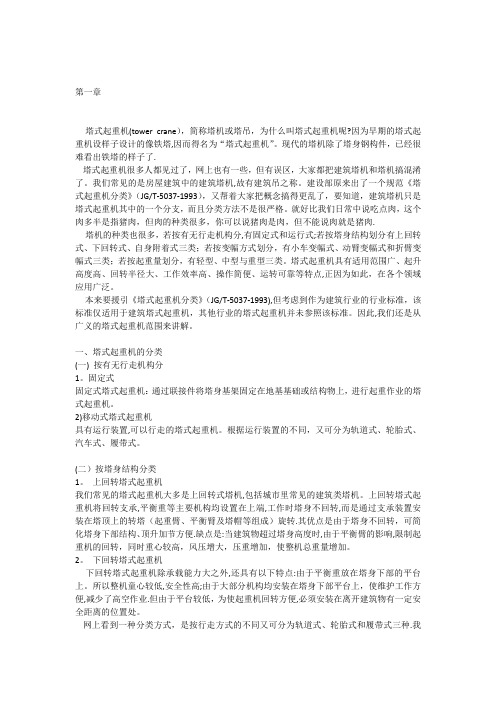

第一章塔式起重机(tower crane），简称塔机或塔吊，为什么叫塔式起重机呢?因为早期的塔式起重机设样子设计的像铁塔,因而得名为“塔式起重机”。

现代的塔机除了塔身钢构件，已经很难看出铁塔的样子了.塔式起重机很多人都见过了，网上也有一些，但有误区，大家都把建筑塔机和塔机搞混淆了。

我们常见的是房屋建筑中的建筑塔机,故有建筑吊之称。

建设部原来出了一个规范《塔式起重机分类》（JG/T-5037-1993），又帮着大家把概念搞得更乱了，要知道，建筑塔机只是塔式起重机其中的一个分支，而且分类方法不是很严格。

就好比我们日常中说吃点肉，这个肉多半是指猪肉，但肉的种类很多，你可以说猪肉是肉，但不能说肉就是猪肉.塔机的种类也很多，若按有无行走机构分,有固定式和运行式;若按塔身结构划分有上回转式、下回转式、自身附着式三类；若按变幅方式划分，有小车变幅式、动臂变幅式和折臂变幅式三类；若按起重量划分，有轻型、中型与重型三类。

塔式起重机具有适用范围广、起升高度高、回转半径大、工作效率高、操作简便、运转可靠等特点,正因为如此，在各个领域应用广泛。

本来要援引《塔式起重机分类》（JG/T-5037-1993),但考虑到作为建筑行业的行业标准，该标准仅适用于建筑塔式起重机，其他行业的塔式起重机并未参照该标准。

因此,我们还是从广义的塔式起重机范围来讲解。

一、塔式起重机的分类(一) 按有无行走机构分1。

固定式固定式塔式起重机：通过联接件将塔身基架固定在地基基础或结构物上，进行起重作业的塔式起重机。

2)移动式塔式起重机具有运行装置,可以行走的塔式起重机。

根据运行装置的不同，又可分为轨道式、轮胎式、汽车式、履带式。

(二）按塔身结构分类1。

上回转塔式起重机我们常见的塔式起重机大多是上回转式塔机,包括城市里常见的建筑类塔机。

上回转塔式起重机将回转支承,平衡重等主要机构均设置在上端,工作时塔身不回转,而是通过支承装置安装在塔顶上的转塔（起重臂、平衡臂及塔帽等组成）旋转.其优点是由于塔身不回转，可简化塔身下部结构、顶升加节方便.缺点是:当建筑物超过塔身高度时,由于平衡臂的影响,限制起重机的回转，同时重心较高，风压增大，压重增加，使整机总重量增加。

塔机相关部件标准一、设计标准GB/T3811-1983 起重机设计规范GB/T13752-92 塔式起重机设计规范（本标准规定了塔式起重机设计计算应该遵守的基本准则和计算方法）GB6974.9-86 起重机械名词术语—塔式起重机（本标准规定了塔式起重机的专用名词术语及其定义或说明）二、塔机标准JG/T5037-93 塔式起重机分类（本标准规定了建筑塔式起重机的型式、规格及其系列）GB/T9462-1999 塔式起重机技术条件GB5144-1994 塔式起重机安全规程GB/T5031-94 塔式起重机性能试验（本标准规定了检验塔式起重机技术性能和技术要求的试验规范和程序）GB/T17806-1999 塔式起重机可靠性试验方法（本标准规定了建筑用塔式起重机的可靠性试验方法）GB/T17807-1999 塔式起重机结构试验方法（本标准规定了塔式起重机主要结构件的应力、位移和动特性测试的非破坏性试验方法）JG/T100-1999 塔式起重机操作使用规程（本标准规定了塔式起重机的工作人员及其在作业中的指挥使用操作拆装和维修的要求）JG/T5112-1999 塔式起重机钢结构制造与检验（本标准规定了塔式起重机钢结构件在制造过程中的技术要求）JG/T5079.1-1996 建筑机械与设备噪声限值（本标准规定了建筑机械与设备正常作业时影响外部环境和司机耳边的辐射噪声限值）JG/T5079.2-1996 建筑机械与设备噪声测量方法（本标准规定了建筑机械与设备正常作业时辐射噪声测量的场所要求、机器工况、测点位置、测量仪器及测量数据处理）三、塔机配套装置标准JG/T54-1999 塔式起重机司机室技术条件（本标准规定了塔式起重机司机室的技术要求、试验方法、检验规则、标志与包装）JG/T53-1999 塔式起重机车轮技术条件（本标准规定了塔式起重机车轮的技术要求、试验与检验方法、检验规则、标志及包装）JG/T72-1999 塔式起重机用限矩型液力偶合器（本标准规定了塔式起重机用限矩型液力偶合器的型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存）GB10051.1-88 起重吊钩机械性能、起重量、应力及材料（本标准规定了起重吊钩的机械性能、起重量、应力及材料）GB10051.3-88 起重吊钩、直柄吊钩使用检查（本标准规定了起重机械和设备上的直柄吊钩使用时的检查内容、要求及检查周期）JG/T89-1999 起重设备吊钩防脱棘爪的设计要求（本标准规定了起重设备的吊钩防止索具意外脱钩的装置—防脱棘爪的设计要求）JG/T66-1999 建筑机械用单排球式回转支承（本标准规定了单排球式回转支承的型式、基本参数系列、技术要求、试验方法和检验规则等）JG/T67-1999 建筑机械用单排交叉滚柱（锥）式回转支承（本标准规定了单排交叉滚柱（锥）式回转支承的型式、基本参数系列、技术要求、试验方法和检验规则等）JG/T68-1999 建筑机械用三排柱式回转支承（本标准规定了三排柱式回转支承的型式、基本参数系列、技术要求、试验方法和检验规则等）JG/T5057.1-1995 建筑机械与设备高强度六角头螺栓（本标准规定了高强度六角头螺栓的型式与规格）JG/T5057.2-1995 建筑机械与设备高强度六角头螺栓全螺纹（本标准规定了高强度六角头螺栓—全螺纹的型式与规格JG/T5057.4-1995 建筑机械与设备高强度大六角头螺栓（本标准规定了高强度大六角头螺栓的型式与规格）JG/T5057.5-1995 建筑机械与设备高强度六角头螺栓细牙（本标准规定了高强度六角头螺栓—细牙的型式与规格）JG/T5057.6-1995 建筑机械与设备高强度六角头螺栓细牙全螺纹（本标准规定了高强度六角头细牙全螺纹螺栓的型式与规格）JG/T5057.21-1995 建筑机械与设备高强度1型六角螺母（本标准规定了高强度1型六角螺母的型式与规格）JG/T5057.22-1995 建筑机械与设备高强度2型六角螺母（本标准规定了高强度2型六角螺母的型式与规格）JG/T5057.25-1995 建筑机械与设备高强度大六角螺母（本标准规定了高强度大六角螺母的型式与规格）JG/T5057.26-1995 建筑机械与设备高强度1型六角螺母细牙（本标准规定了高强度1型六角细牙螺母的型式与规格）JG/T5057.27-1995 建筑机械与设备高强度2型六角螺母细牙（本标准规定了高强度2型六角细牙螺母的型式与规格）JG/T5057.31-1995 建筑机械与设备高强度平垫圈（本标准规定了高强度平垫圈的型式与规格）JG/T5057.33-1995 建筑机械与设备高强度大垫圈（本标准规定了高强度大垫圈的型式与规格）JG/T5057.34-1995 建筑机械与设备工字钢用高强度方斜垫圈（本标准规定了工字钢用高强度方斜垫圈的型式与规格）JG/T5057.35-1995 建筑机械与设备槽钢用高强度方斜垫圈（本标准规定了槽钢用高强度方斜垫圈的型式与规格）JG/T5057.40-1995 建筑机械与设备高强度紧固件技术条件（本标准规定了高强度紧固件（包括各类高强度螺栓、内六角圆柱头螺钉、等长双头螺柱、螺母、垫圈）的技术要求、试验方法、检验规则、标志与包装）四、材质标准GB/T700-88 碳素结构钢GB/T699-88 优质碳素结构钢GB/T1591-94 低合金高强度结构钢五、型材与管材标准GB/T9787-88 热轧等边角钢GB/T9788-88 热轧不等边角钢GB/T707-88 热轧槽钢GB/T8162-87 热轧无缝钢管六、板材标准GB/T2517-81 一般结构用热轧钢板和钢带GB/T3274-88 碳素和低合金结构钢热轧厚钢板和钢带七、工艺与其他方面的标准JG/T5011.1-92 建筑机械与设备铸钢件通用技术条件（本标准规定了建筑机械与设备一般工程用铸造碳钢和常用普通合金铸造钢的技术要求、试验方法、检验规则和标志、包装、运输、贮存）JG/T5011.4-92 建筑机械与设备灰铸铁件通用技术条件（本标准规定了建筑机械与设备用灰铸铁件的技术要求、试验方法、检验规则、标志、包装等）JG/T5011.5-92 建筑机械与设备球墨铸铁件通用技术条件（本标准规定了建筑机械与设备用球墨铸铁件的技术要求、试验方法、检验规则、标志、包装、运输和贮存）JG/T5011.6-92 建筑机械与设备有色合金铸件通用技术条件（本标准规定了建筑机械与设备产品中有色合金铸件技术条件、试验方法及检验规则等）JG/T5011.7-92 建筑机械与设备铸件缺陷修补通用技术条件（本标准规定了建筑机械与设备产品的铸件缺陷修补的范围、技术要求、试验方法、检验规则等）JG/T5011.8-92 建筑机械与设备锻件通用技术条件（本标准规定了建筑机械与设备产品中锻件的功能分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存）JG/T5011.9-92 建筑机械与设备热处理件通用技术条件（本标准规定了建筑机械与设备产品中热处理件的技术要求、试验方法、检验规则、标志、包装、运输和贮存）JG/T5011.10-92 建筑机械与设备切削加工件通用技术条件（本标准规定了建筑机械与设备产品切削加工件的一般要求、未注公差尺寸的极限偏差、未注形状和位置公差、螺纹、检验规则等）JG/T5011.11-92 建筑机械与设备装配通用技术条件（本标准规定了建筑机械与设备产品装配的技术要求、试验方法、检验规则及标志、包装、运输、贮存）JG/T5011.12-92 建筑机械与设备涂漆通用技术条件（本标准规定了建筑机械与设备产品及零部件涂漆的技术要求、经验方法和检验规则）JG/T5011.13-92 建筑机械与设备除锈通用技术条件（本标准规定了涂装前钢材及零部件表面的原始锈蚀等级、除锈等级、技术要求和除锈质量的目视评定）JG/T5012-92 建筑机械与设备包装通用技术条件（本标准规定了建筑机械与设备产品的包装技术要求、试验方法、检验规则、包装标志与随机文件等）JG/T5082.1-1996 建筑机械与设备焊接件通用技术条件（本标准规定了碳素结构钢、低合金结构钢焊接件通用技术条件）GB/T985-1988 焊缝坡口型式与尺寸GB/T5117-1995 碳钢焊条GB/T5118-1995 低合金钢焊条GB/T8110-1995 气体保护焊用碳钢及低合金钢焊条GB/T275-1993 滚动轴承与轴及外壳的配合（本标准规定了在一般工作条件下的滚动轴承与轴和外壳的配合选择的基本原则和要求）GB/T8918-1996 钢丝绳（本标准规定了钢丝绳的分类、尺寸、重量、技术要求、试验方法、检验规则、包装标志及质量证明书）此外，还有一些常用的通用标准：如紧固件、轴承、机械制图、六项互换性基础标准以及质量管理方面的标准等此处不再一一列举。

塔式起重机分类、技术性能及用电安全第一节、塔式起重机的类型和特点一、按有无行走机构可分为移动式塔式起重机和固定式起重机。

移动式塔式起重机根据行走装置的不同又可分为轨道式、轮胎式、汽车式、履带式四种。

轨道式塔式起重机塔身固定于行走底架上，可在专设的轨道上运行，稳定性好，能带负荷行走，工作效率高，因而广泛应用于建筑安装工程。

轮胎式、汽车式和履带式塔式起重机无轨道装置，移动方便，但不能带负荷行走、稳定性较差，目前已很少生产。

固定式塔式起重机根据装设位置的不同，又分为附着自升式和内爬式两种，附着自升塔式起重机能随建筑物升高而升高，适用于高层建筑，建筑结构仅承受由起重机传来的水平载荷，附着方便，但占用结构用钢多；内爬式起重机在建筑物内部（电梯井、楼梯间），借助一套托架和提升系统进行爬升，顶升较繁琐，但占用结构用钢少，不需要装设基础，全部自重及载荷均由建筑物承受。

二、按起重臂的构造特点可分为俯仰变幅起重臂（动臂）和小车变幅起重臂（平臂）塔式起重机。

俯仰变幅起重臂塔式起重机是靠起重臂升降未实现变幅的，其优点是：能充分发挥起重臂的有效高度，机构简单，缺点是最小幅度被限制在最大幅度的30%左右，不能完全靠近塔身，变幅时负荷随起重臂一起升降，不能带负荷变幅。

小车变幅起重臂塔式起重机是靠水平起重臂轨道上安装的小车行走实现变幅的，其优点是：变幅范围大，载重小车可驶近塔身，能带负荷变幅，缺点是：起重臂受力情况复杂，对结构要求高，且起重臂和小车必须处于建筑物上部，塔尖安装高度比建筑物屋面要高出15-20米。

三、按塔身结构回转方式可分为下回转（塔身回转）和上回转（塔身不回转）塔式起重机。

下回转塔式起重机将回转支承、平衡重主要机构等均设置在下端，其优点是：塔式所受弯矩较少，重心低，稳定性好，安装维修方便，缺点是对回转支承要求较高，安装高度受到限制。

上回转塔式起重机将回转支承，平衡重，主要机构均设置在上端，其优点是由于塔身不回转，可简化塔身下部结构、顶升加节方便。

QTZ40塔式起重机QTZ40塔式起重机为按照最新标准JG/T5037-93《塔式起重机分类》设计的加强型塔式起重机,满足GB/T9462<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准；额定起重力矩40t·m ,最大起重量为4吨,有 TC4708,TC4510等类型.该机起升机构变极调速,回转机构为变频调速机构,变幅机构行星齿减速机内置卷筒,电控系统采用进口元件,安全保护装置为机械式或机电一体化产品,齐全可靠,基础分为固定式,压重式.该机广泛用于各类中高层建筑工程施工中。

QTZ40技术参数【起升机构】:起升机构(1565Kg)采用YZTD225M-4/8/32型绕线电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。

使起升获得三种不同的起升速度，启制动平稳，冲击小。

当采用2绳时速度可达76m/min、38m/min、10m/min，采用4绳时可达38m/min、19m/min、5m/min。

在电机尾部装有常闭式制动器。

在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整。

该机构可获得理想的起升速度及荷重的慢就位，通过变极调速，控制可靠、操纵简单、维修方便。

配置如下：【回转机构】:回转机构是为塔机上部回转提供动力的传动装置，该装置由力矩电机(尾部装有常闭式制动器)、行星减速器、小齿轮、回转限位器等组成；本塔机采用了两套这样的装置，对称地分布于回转支承两边，安装在上支座上，其小齿轮与回转支承的大齿圈啮合。

回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆回转电机通过液力偶合器与行星齿轮减速机相连，带动回转小齿轮与回转支承啮合传动，结构轻巧、外形美观、减小回转冲击。

配置如下：【变幅机构】:变幅机构(240Kg)采双速电机YDEJ112M-4/8，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得43.2/21.6m/min三种速度在起重臂架上来回高速运行。

塔式起重机知识
塔式起重机，简称塔机，亦称塔吊，是一种动臂装在高耸塔身上部的旋转起重机。

它的作业空间大，主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装。

塔式起重机由金属结构、工作机构和电气系统三部分组成。

金属结构包括塔身、动臂和底座等。

工作机构有起升、变幅、回转和行走四部分。

塔式起重机分上旋转式和下旋转式两类。

上旋转式塔式起重机中，塔身不转动，回转支承以上的动臂、平衡臂等，通过回转机构绕塔身中心线作全回转。

而下旋转式塔式起重机中，回转支承装在底座与转台之间，除行走机构外，其他工作机构都布置在转台上一起回转。

塔式起重机的电气系统包括电动机、控制器、配电柜、连接线路、信号及照明装置等。

电动机为起重机提供动力，控制器则负责控制起重机的运动，配电柜负责电力分配，连接线路将各个部分连接在一起，信号及照明装置则用于发出信号和提供照明。

在安全方面，塔式起重机需要遵守一系列安全规定和操作规程，以确保施工安全。

例如，塔式起重机需要定期进行维护和检查，以确保其机械和电气系统的正常运行。

同时，操作人员需要经过专业培训并取得操作证书才能操作塔式起重机。

总的来说，塔式起重机是一种重要的建筑设备，在房屋建筑施工中发挥着重要的作用。

在使用塔式起重机时，需要遵守相关的安全规定和操作规程，以确保施工安全。
