钢管混凝土拱桥的缆索吊装施工方法摘要：缆索吊装施工法是大跨度拱桥实现自架设施工的主要方法之一,大跨径钢管混凝土系杆拱桥中,钢管拱肋节段多、重量大,本文试论述了在传统的缆索吊装施工方法上进行了创新的主要施工方式。
关键词：缆索吊装施工方式缆索吊装施工是在六十年代应用于双曲拱桥施工的基础上发展起来的。
缆索吊装法在应用于钢管混凝土拱桥的施工后,极大促进了该类桥型的发展,同时,也使自身有了更多的创新,形成了适合钢管混凝土拱桥施工特点的施工技术。
1、千斤顶斜拉扣挂法传统的卷扬机钢丝绳斜拉扣挂悬臂系统设备较多,拉力大,调整困难,施工难度大。
因此在大跨度拱桥施工中开发了千斤顶斜拉扣挂悬拼架设法,以千斤顶张拉系统实现钢管骨架标高调整时的扣索张拉和抬放。
(1)千斤顶斜拉扣挂法施工的顺序。
1)拼装塔架、设置主缆和地锚等,并在预制拼装现场进行主拱肋节段的预制拼装。
2)将预制拼装构件转送至缆索吊装系统下方,由起重机行车系统起吊牵引至指定位置;为了使先吊装的基肋在合龙前保持在一定位置,每吊装一片拱肋,即由扣索临时固定。
3)吊装应从一孔桥的两端向中间对称进行,在最后一节即合龙段吊装就位后,应对各段拱肋进行轴线调整,使各接头位置调整到设计标高以后,才能放松吊索并将各接头接整合龙。
4)将所有的扣索撤除,并浇注钢管内混凝土。
(2)施工注意事项。
缆索吊装设备由主索、工作索、塔架和锚固装置等四个基本部分组成。
其中主要机具包括主索、起重索、结索、扣索、塔架(包含索鞍)、地锚、滑轮、电动卷扬机、手摇绞车和千斤顶等。
主要机具的功能如下:1)主索为施工体系主要的构件,亦称为承重索或运输天线。
它跨越桥墩,支撑在两端塔架的索鞍上,两端锚固于地锚。
调运构件的行车支撑于主索上。
主索的截面积可以根据吊装构件的重量、垂度、计算跨径等因素由计算确定。
2)起重索用来控制吊物的垂直运输,一端与卷扬机滚筒相连,另一端固定在对岸的地锚上。
这样,当行车在主索上沿桥跨方向往复运动时,可保持行车与吊钩间的起生索长度不随行车的移动而改变。
浅谈拱桥缆索吊装施工技术缆索吊装施工由于具有跨越能力较大，水平和垂直运输机动灵活，适应性广，施工方便等优点，是目前修建拱桥较多采用的方法。
尤其在修建大跨径或连续多孔的拱桥中，更显示这种施工方法的优越性。
本文结合工程实际，对拱桥缆索吊装施工技术谈一些体会。
一、工程概况XXX大桥为XX市一座城市特大桥，大桥位于XX市东南侧XX江江面上，与XX江斜交15度，该段江面宽300m，大桥采用中承式钢桁架系杆拱桥方案，主桥长268m，跨径布置为50+168+50=268m，边中跨比0.298。
拱肋上弦理论中心线由一段圆曲线，一段直线，和一段抛物线组成；桥面以上高度38.1米，拱脚至拱顶高53.33米，半径为180.172米。
中跨下弦杆为二次抛物线，桥面以上高度33.41米，拱脚至拱顶高48.66米，矢跨比1:3.5，边跨下弦杆为悬链线，m=8。
主桥上构所有构件均采用缆索吊装系统进行安装施工。
二、缆索吊装系统本桥主拱肋采用缆索系统吊装施工，拱肋桁架安装应结合桥梁规模、河流地形及设备等条件采用适宜的吊装机具，各项机具设备和辅助结构的规格、型号、数量等均应按有关规定经计算确定。
缆索吊装系统总体布置图见图1，它主要由以下几个部分组成：1、主缆索体系:主缆索、起重索、牵引索、主缆索跑车及下挂结构和塔顶索鞍。
2、工作索体系：辅助工作索主索、起重索、牵引索、工作索跑车及下挂结构、塔顶索鞍。
3、扣挂体系：钢绞线扣索、拱肋扣点结构、扣索张拉锚固端、吊装节段侧向风缆索体系。
4、塔架体系：塔架基础、N型万能杆件拼装门式塔架、塔架风缆索。
5、锚固体系：主索地锚、扣索地锚、缆风地锚。
图1缆索吊装系统总体布置图三、桥梁主拱肋吊装施工技术主拱肋安装顺序的确定XXX大桥为边主跨连续系杆拱桥，拱肋和桥墩固结，设计拱肋安装采用先分别安装边跨、然后安装中跨的方案。
（1）本桥边跨安装程序为：（2）本桥中跨安装程序为：考虑受起吊位置影响，减少交叉作业，减少安装风险，各跨安装顺序依次为：西南岸边跨→东北岸边跨→中跨。
拱桥缆索吊装施工法探究摘要：在现今的桥梁种类中，拱桥是一种独具美感和设计感的建筑形式，不仅在造型上具有艺术性，本身也能起到很好的承重效果，因而备受人们所喜爱。
但是由于拱桥在施工过程中容易收到湍急水流的影响，拱桥长度跨越较大的话设计难度也比较高，导致拱桥建设在具体施工过程中存在一定的难度，影响了拱桥的推广与普及，因此有必要加强拱桥施工方法的研究。
本文以缆索吊装施工法为例，首先介绍该方法所需要的相应设备，进而指出施工时需要采用的具体方法，并分析拱桥在缆索吊运时的受力分析，最终制定出合理的施工设计方案，实现拱桥的高质量、高效率建造。
关键词：拱桥；缆索吊装施工；基础设备；受力分析；施工设计拱桥是我国一种传统的建筑形式，是一种以拱作为承重手段的桥梁，具有稳定性高、造型优美的特点，充满着浓郁的古典韵味，因此在我国传统的桥梁建筑形式中被广泛应用。
赵州桥便是我国古代众多拱桥中的典型代表。
而现阶段，拱桥的建筑工艺并未落后，仍然在许多建筑工程中得以应用，解决了许多建筑难题，但拱桥在建造过程中因为会不可避免的受到水流和桥梁自身跨度的限制，在施工时存在困难，因此有必要加强拱桥施工方面的研究。
本文以拱桥缆索吊装施工法为研究对象，从缆索设备、吊装方法、受力分析以及施工设计四个方面进行具体阐述，希望能提高拱桥缆索吊装施工水平，建筑出更高高质量的现代拱桥。
一、拱桥缆索吊装施工法基础设备拱桥缆索吊装施工法是为了降低拱桥在施工过程中遇到的不利于施工的影响因素干扰，如湍急水流、通航要求以及水面漂浮物等，而摒弃了传统的支架造桥方式，改为主要以缆索运送桥梁部件的方式实现拱桥建造。
因此缆索设备是缆索吊装施工法的基础和前提，而按照缆索设备的功能和作用，具体可以分为主索、工作索、塔架以及锚四个部分。
其中主索承担桥梁构件运输的作用，工作索主要起着配合和协调的作用，确保主索在工作的过程中能够保持平衡和稳定；由于在实际的施工过程中，桥梁的长度以及其他的施工情况各有差异，因此主索以及工作索的数量并不固定，可以根据具体实际在保证施工质量和效率的前提下进行增加或者减少[1]。
缆索吊装施工
1.施工工序：
(1)拱箱(肋)在河滩或桥头岸边预制或预拼
(2)将预制块移运到缆索下，由缆索上的起重小车起吊送至桥位安装
(3)自一桥孔的两端向中间对称进行吊装，端铰基肋吊装后用扣索临时系住，然后松开吊索，在最后一节构件吊装就位并将各接头位置调整到规定标高后，才能放松吊索并将个接头接整合拢，最后将所有的扣索撤去
(4)拱上建筑施工
(5)桥面结构施工
2.缆索吊车组成及作用
(1)塔架:立于桥台上或桥头高地，四面用风缆固定,支撑主索
(2)主索:起重小车的轨索，用数根粗钢索构成.
(3)牵引索:牵引起重小车，使其能沿主索移动.
(4)起重索:用于起重小车的动滑轮组升降.
(5)风缆:固定塔架或基肋
3.吊装施工的成败关键:
(1)保证单根构件在运输和吊装时的强度和稳定性
(2)基肋合拢时及合拢后所承担荷载后的强度和稳定性.
4.加强稳定性和防止开裂的措施
(1)设计措施:
a.适当选择无支架吊装拱桥的拱轴系数,公路拱桥的m值一般不宜超过3．5．
b.基肋截面采用刚度大而重量轻的型式，如倒T形、槽形或箱形等.
c.基肋之间设置足够的横隔板或横系梁以加强横向刚度.
d.无铰拱的拱脚嵌入拱座的深度不小于主筋的锚固长度.
(2)施工措施:
a.采用双基肋或多基肋合拢,基肋与基肋间的横系梁或横隔板必须紧随拱段的拼装即时焊接.
b.段拱肋就位后在左右两侧各用一对风缆牵住以免左右摆动;中段拱肋就位时，宜缓慢地松吊索，务使各接头顶紧，尽量避免简支搁置和冲击作用。
c.在每一接头处都设一对横撑或一对横向风缆以加强基肋的稳定.
d.采用预压法降低控制截面弯矩.
e.预拱度的设置不能按二次抛物线或三角形分配。

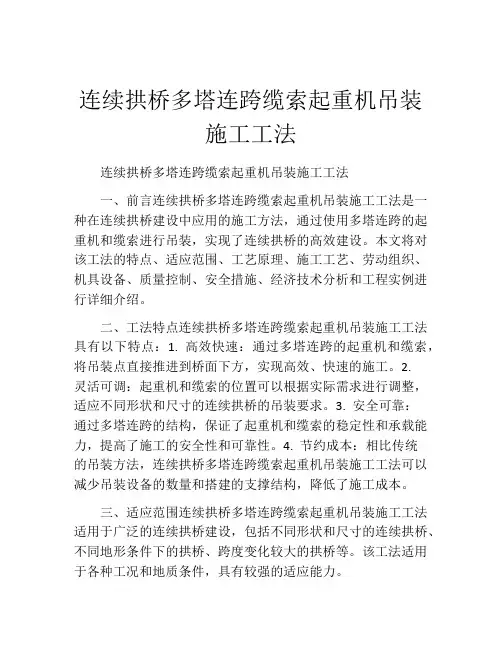

连续拱桥多塔连跨缆索起重机吊装施工工法连续拱桥多塔连跨缆索起重机吊装施工工法一、前言连续拱桥多塔连跨缆索起重机吊装施工工法是一种在连续拱桥建设中应用的施工方法，通过使用多塔连跨的起重机和缆索进行吊装，实现了连续拱桥的高效建设。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点连续拱桥多塔连跨缆索起重机吊装施工工法具有以下特点：1. 高效快速：通过多塔连跨的起重机和缆索，将吊装点直接推进到桥面下方，实现高效、快速的施工。
2.灵活可调：起重机和缆索的位置可以根据实际需求进行调整，适应不同形状和尺寸的连续拱桥的吊装要求。
3. 安全可靠：通过多塔连跨的结构，保证了起重机和缆索的稳定性和承载能力，提高了施工的安全性和可靠性。
4. 节约成本：相比传统的吊装方法，连续拱桥多塔连跨缆索起重机吊装施工工法可以减少吊装设备的数量和搭建的支撑结构，降低了施工成本。
三、适应范围连续拱桥多塔连跨缆索起重机吊装施工工法适用于广泛的连续拱桥建设，包括不同形状和尺寸的连续拱桥、不同地形条件下的拱桥、跨度变化较大的拱桥等。
该工法适用于各种工况和地质条件，具有较强的适应能力。
四、工艺原理连续拱桥多塔连跨缆索起重机吊装施工工法的工艺原理是通过多塔连跨的起重机和缆索进行吊装施工。
起重机通过多座塔架连接，形成一条横跨整个桥面的连续吊装线。
缆索的起重机由大车和小车组成，大车负责穿行于多座塔架之间，将吊钩下降到桥面下方进行吊装操作，小车负责将吊物运送至指定位置。
通过协调起重机和缆索的协作，实现连续拱桥的吊装施工。
五、施工工艺连续拱桥多塔连跨缆索起重机吊装施工工法的施工工艺包括以下几个阶段：1. 基础施工：进行桥墩和塔台的基础施工，确保其承重能力和稳定性。
2. 塔架搭设：根据设计要求，搭设多塔连跨的塔架，并通过连接件和支撑架进行固定和支撑。
3. 起重机安装：将起重机的塔架和缆索系统进行安装和调试，确保其正常运行和承载能力。
拱桥缆索吊装塔扣一体化施工工法拱桥缆索吊装塔扣一体化施工工法一、前言随着现代桥梁建设的迅猛发展，拱桥成为了桥梁中常见的一种形式。
然而，传统的拱桥施工工法存在着一些问题，如施工速度慢、风险大等。
为了解决这些问题，拱桥缆索吊装塔扣一体化施工工法应运而生。
本文将对该工法进行详细介绍，并对其实际应用进行分析和解释。
二、工法特点拱桥缆索吊装塔扣一体化施工工法具有以下特点：1. 可大幅度缩短施工周期：工法采用了缆索吊装技术和塔扣一体化施工技术，可以同时进行桥塔和拱桥的施工，从而大大提高了施工效率，缩短了施工周期。
2. 施工风险小：施工过程中，桥塔与拱桥在空中进行组装，不需要在地面进行临时支撑，避免了由于临时支撑破坏或失稳导致桥梁倒塌的风险。
3. 减少对水流的影响：由于施工过程中水流受到的干扰较少，可以减轻对水路交通的影响。
4. 结构轻巧：桥塔和拱桥的组合结构较轻，减少了对基础的荷载要求。
三、适应范围拱桥缆索吊装塔扣一体化施工工法适用于中小跨度的拱桥施工，特别适合于河道较宽的场地以及地形复杂的地区。
四、工艺原理该工法通过钢丝绳将桥塔吊装至预定位置，然后将拱桥通过塔扣与塔身连接，形成一体化的结构。
这种工法主要依靠缆索吊装技术和塔扣一体化施工技术。
缆索吊装技术包括以下几个步骤：1. 安装吊车：将吊车安装在桥梁端部，以便进行桥塔的吊装。
2. 吊装桥塔：利用吊车将桥塔吊装至预定位置，通过钢丝绳进行固定。
3. 施工拱桥：在桥塔的基础上进行拱桥的施工，通过塔扣与塔身固定连接，形成一体化结构。
五、施工工艺1. 地基处理：根据设计要求，进行桥塔和拱桥的基础处理，包括挖土、回填、压实等。
2. 吊装桥塔：利用吊车将桥塔吊装至预定位置，通过钢丝绳进行固定。
3. 施工拱桥：在桥塔的基础上进行拱桥的施工，通过塔扣与塔身固定连接，形成一体化结构。
4. 完善结构：对施工完成的桥塔和拱桥进行完善，包括焊接、涂装、加固等工作。
六、劳动组织施工期间，需要组织各类工人进行吊装、焊接、涂装、加固等工作。
