详细解读电力系统主接线的基本要求、基本形式和接线方式详细解读电力系统主接线的基本要求、基本形式和接线方式导读主接线是实现电能输送和分配的一种电气接线。

变配电站的主接线是由各主要电气设备（包括变压器、开关电器、母线、互感器及连接线路等）按一定顺序连接而成的、接受和分配电能的总电路。

本期专题将详细解读电力系统主接线的基本要求、基本形式和接线方式。

主接线一般需符合电力系统对本电站在供电可靠性和电能质量方面的要求，技术先进，经济合理，接线简单、清晰，操作维护方便和具有一定的灵活性，并能适应工程建设不同阶段的要求。

对主接线的要求电气主接线应满足下列基本要求：1）牵引变电所、铁路变电所电气主接应综合考虑电源进线情况（有无穿越通过）、负荷重要程度、主变压器容量和台数，以及进线和馈出线回路数量、断路器备用方式和电气设备特点等条件确定，并具有相应的安全可靠性、运行灵活和经济性。

2）具有一级电力负荷的牵引变电所，向运输生产、安全环卫等一级电力负荷供电的铁路变电所，城市轨道交通降压变电所（见电力负荷、电力牵引负荷）应有两回路相互独立的电源进线，每路电源进线应能保证对全部负荷的供电。

没有一级电力负荷的铁路变、配电所，应有一回路可靠的进线电源，有条件时宜设置两回路进线电源。

3）主变压器的台数和容量能满足规划期间供电负荷的需要，并能满足当变压器故障或检修时供电负荷的需要。

在三相交流牵引变电所和铁路变电所中，当出现三级电压且中压或低压侧负荷超过变压器额定容量的15%时，通常应采用三绕组变压器为主变压器。

4）按电力系统无功功率就地平衡的要求，交流牵引变电所和铁路变、配电所需分层次装设并联电容补偿设备与相应主接线配电单元。

为改善注入电力系统的谐波含量，交流牵引变电所牵引电压侧母线，还需要考虑接入无功、谐波综合并联补偿装置回路（见并联综合补偿装置）。

对于直流制干线电气化铁路，为减轻直流12相脉动电压牵引网负荷对沿线平。

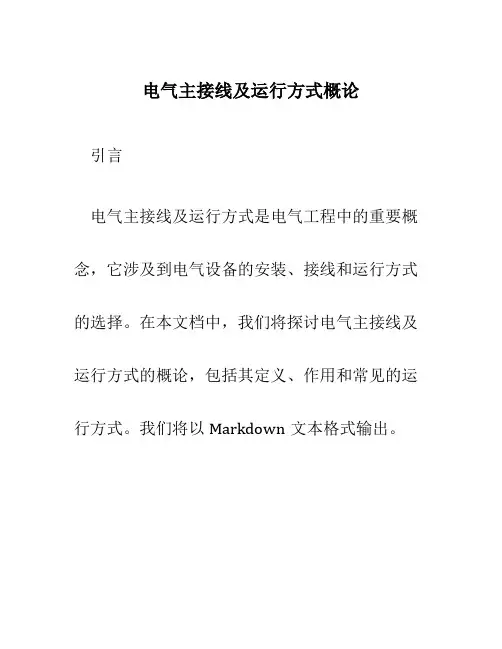

电气主接线及运行方式概论引言电气主接线及运行方式是电气工程中的重要概念，它涉及到电气设备的安装、接线和运行方式的选择。

在本文档中，我们将探讨电气主接线及运行方式的概论，包括其定义、作用和常见的运行方式。

我们将以Markdown文本格式输出。

电气主接线定义电气主接线是指电气设备中用于连接电源和负载的主要电线路。

它起到将电能从电源传输到负载的作用。

电气主接线通常由电源线、电缆和继电器等组成。

作用电气主接线的作用主要包括：1.传输电能：电气主接线将电能从电源端传输到负载端，使电气设备能够正常运行。

2.分配电能：电气主接线可以将电能按照需要分配给不同的负载，保证每个负载能够得到合适的电能供应。

3.保护电气设备：电气主接线可以对电气设备进行短路、过载和地震等故障进行保护，防止设备损坏和人身伤害。

连接方式电气主接线可以采用不同的连接方式，常见的有以下几种：1.单相接线：适用于单相电源和单相负载的连接，通常由一个相线、一个零线和一个地线组成。

2.三相三线接线：适用于三相电源和三相负载的连接，通常由三根相线、一个零线和一个地线组成。

3.三相四线接线：适用于三相电源、三相负载和单相负载混合的连接，通常由三根相线、一个零线和一个地线组成。

4.可调衔接方式：适用于需要灵活调整负载的连接，通常由可调节的接线装置组成，可以根据需要加入或移除电气设备。

运行方式定义运行方式是指电气设备在运行过程中所采用的工作方式。

它根据设备的功能和工作要求的不同，可以分为常用运行方式、特殊运行方式和备用运行方式。

常用运行方式常用运行方式是指电气设备在正常工作状态下所采用的工作方式。

常见的运行方式有以下几种：1.单独运行：电气设备独立运行，不依赖其他设备。

2.并联运行：多个电气设备并联运行，共享负载。

3.并联备份运行：多个备用电气设备并联运行，当主设备故障时自动切换到备用设备。

特殊运行方式特殊运行方式是指电气设备在特殊工况下所采用的工作方式。

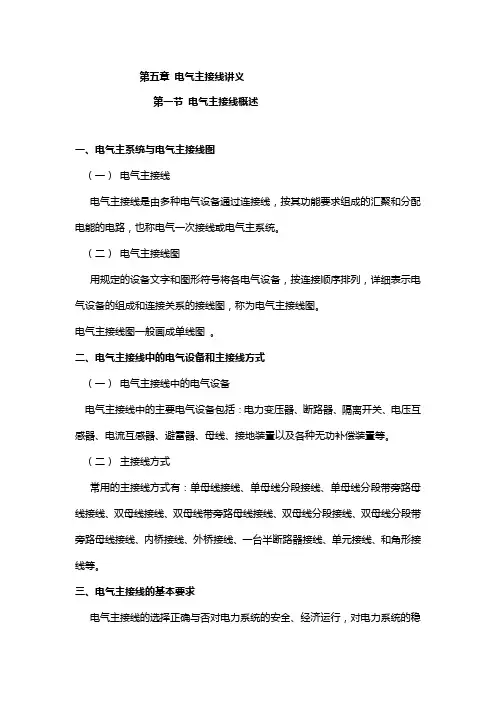

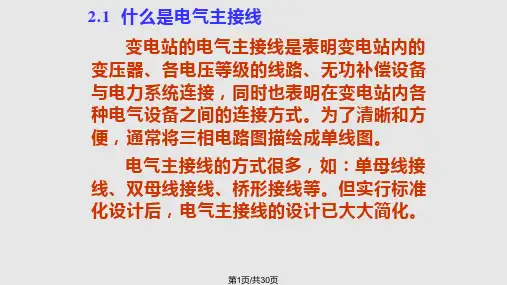

第五章电气主接线讲义第一节电气主接线概述一、电气主系统与电气主接线图（一）电气主接线电气主接线是由多种电气设备通过连接线，按其功能要求组成的汇聚和分配电能的电路，也称电气一次接线或电气主系统。

（二）电气主接线图用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。

电气主接线图一般画成单线图。

二、电气主接线中的电气设备和主接线方式（一）电气主接线中的电气设备电气主接线中的主要电气设备包括：电力变压器、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置以及各种无功补偿装置等。

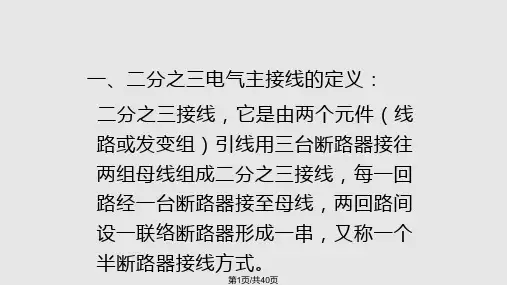

（二）主接线方式常用的主接线方式有：单母线接线、单母线分段接线、单母线分段带旁路母线接线、双母线接线、双母线带旁路母线接线、双母线分段接线、双母线分段带旁路母线接线、内桥接线、外桥接线、一台半断路器接线、单元接线、和角形接线等。

三、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。

在选择电气主接线时，应满足下列基本要求。

1. 保证必要的供电可靠性和电能的质量；2. 具有一定的运行灵活性；3. 操作应尽可能简单、方便；4. 应具有扩建的可能性；5. 技术上先进，经济上合理。

第二节 电气主接线的基本接线形式一、单母线接线（一） 单母线接线的优点简单、清晰、设备少、投资小、运行操作方便，有利于扩建和采用成套配电装置。

（二） 单母线接线的主要缺点母线或母线隔离开关检修时，连接在母线上的所有回路都将停止工作；当母线或母线隔离开关上发生短路故障，装设母差保护时，所有断路器都将自动断开，造成全部停电；检修任一电源或出线断路器时，该回路必须停电。

二、单母线分段接线出线回路数增多时，可用断路器或隔离开关将母线分段，成为单母线分段接线，如图所示。
