发电厂电气部分习题集发电厂电气部分习题集目录第一章能源和发电 (1)第二章发电、变电和输电的电气部分 (2)第三章导体的发热与电动力 (3)第四章电气主接线 (4)第五章厂用电 (5)第六章导体和电气设备的原理与选择 (6)第七章配电装置 (7)第八章发电厂和变电站的控制与信号 (8)第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。

1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？1-3 火力发电厂的分类，其电能生产过程及其特点？1-4 水力发电厂的分类，其电能生产过程及其特点？1-5 抽水蓄能电厂在电力系统中的作用及其功能？1-6 核能发电厂的电能生产过程及其特点？第二章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？2-2 简述300MW发电机组电气接线的特点及主要设备功能。

2-3 简述600MW发电机组电气接线的特点及主要设备功能。

2-4 影响输电电压等级发展因素有哪些？2-5 简述交流500kV变电站主接线形式及其特点。

2-6 并联高压电抗器有哪些作用？抽能并联高压电抗器与并联高压电抗器有何异同？2-7 简述6kV抽能系统的功能及其组成。

2-8 简述串联电容器补偿的功能及其电气接线。

2-9 简述高压直流输电的基本原理。

2-10 简述换流站的电气接线及主要设备的功能。

2-11 简述高压直流输电的优点和缺点各有哪些？2-12 简述高压直流输电系统的主接线及其运行方式。

第三章导体的发热和电动力3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？3-4 为什么要计算导体短时发热最高温度？如何计算？3-5 等值时间的意义是什么等值时间法适用于什么情况？3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？3-7 电动力对导体和电气设备的运行有何影响？3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。

电气主接线及设计1. 引言电气主接线是电气系统中至关重要的一环，它负责将电源与各个电气设备之间进行连接，使电能得以传输和利用。

在电气系统设计过程中，主接线的设计合理与否直接影响到电气设备的正常运行和系统的安全性。

本文将详细介绍电气主接线的概念、设计原则以及关键步骤，以帮助读者了解和掌握电气主接线的基本知识。

2. 电气主接线的概念电气主接线是指通过电线或电缆将电源与各个电气设备之间进行连接的系统。

主接线通常由主干线、支干线和分支线组成。

其中，主干线负责将主电源与电气设备连接起来，支干线则负责将主干线连接到各个分支设备上。

电气主接线的设计主要考虑功率传输、电压降低、电气设备的组织布局以及系统的可靠性等因素。

3. 电气主接线的设计原则3.1 安全性原则电气主接线的设计首先要求保证系统的安全性。

这包括合理设置过载保护装置、漏电保护装置以及接地保护装置等，以防止电气设备的损坏和人身安全事故的发生。

此外，还应考虑电气设备的绝缘性能，避免因绝缘破损导致电气故障。

3.2 系统可靠性原则电气主接线的设计需要保证系统的可靠性，尽量减少电线和电缆的故障概率。

这包括选择合适的导线截面积、减少线路阻抗、合理布置线路等措施，以提高系统的可靠性和稳定性。

3.3 经济性原则电气主接线的设计需要综合考虑经济因素。

在满足系统需要的前提下，应尽量选择价格合理的电线和电缆，并通过合理布线节省材料和人工成本。

同时，应合理利用现有线路资源，尽量减少线路的开挖和占用，降低工程投资。

4. 电气主接线设计的关键步骤4.1 确定电气设备布置在进行电气主接线设计之前，首先需要根据实际情况确定电气设备的布置。

这包括了解主要电气设备的功率和数量、设备之间的相对位置以及设备的工作方式等。

4.2 计算负荷和电流在了解了电气设备布置后，需要计算每个电气设备的负荷和电流。

负荷和电流的计算是电气主接线设计的基础，它们直接决定了后续选线和设备的选择。

4.3 选择导线和电缆根据负荷和电流的计算结果，需要选择合适的导线和电缆。

《发电厂电气部分》课后习题第一章概述1.1发电厂的作用是什么？都有哪些类型？答：作用：发电厂是把各种天然能源（化学能、水能、原子能等）转换成电能的工场。

类型：火力发电厂、水力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂、海洋能发电厂、生物质能发电厂、磁流体发电厂等。

1.2火力发电厂的种类有哪些？其电能生产过程及其特点是什么？答：（1）种类：①按燃料分：燃煤发电厂、燃油发电厂、燃气发电厂、余热发电厂。

②按蒸气压力和温度分：中低压发电厂、高压发电厂、超高压发电厂、亚临界压力发电厂、超临界压力发电厂。

③按原动机分：凝所式气轮机发电厂、燃气轮机发电厂、内燃机发电厂和蒸汽—燃气轮机发电厂。

④按输出能源分：凝气式发电厂、热电厂。

⑤按发电厂总装机容量分：小容量发电厂、中容量发电厂、大中容量发电厂、大容量发电厂。

（2）火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1.3凝汽式水力发电厂主要由哪些部分构成？答：（1）燃烧系统——运煤系统、磨煤系统、燃烧系统、风烟系统、灰渣系统（2）汽水系统——给水系统、补充给水系统、循环水系统（3）电气系统——发电机、励磁装置、厂用电系统和升压变电所等。

1.4水力发电厂的种类有哪些？其电能生产过程及其特点是什么？答：（1）①按集中落差的方式分为：堤坝式水电厂、坝后式水电厂、河床式水电厂、引水式水电厂、混合式水电厂。

②按径流调节的程度分为：无调节水电厂、有调节水电厂、日调节水电厂、年调节水电厂、多年调节水电厂。

（2）水电厂具有以下特点：①可综合利用水能资源；发电成本低，效率高；②运行灵活；③水能可储蓄和调节；④水力发电不污染环境；⑤水电厂建设投资较大工期长；⑥水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；⑦由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

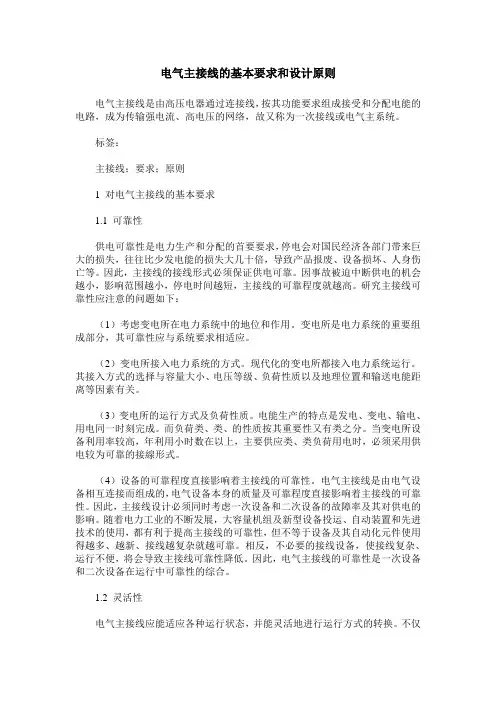

电气主接线的基本要求和设计原则电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

标签：主接线；要求；原则1 对电气主接线的基本要求1.1 可靠性供电可靠性是电力生产和分配的首要要求，停电会对国民经济各部门带来巨大的损失，往往比少发电能的损失大几十倍，导致产品报废、设备损坏、人身伤亡等。

因此，主接线的接线形式必须保证供电可靠。

因事故被迫中断供电的机会越小，影响范围越小，停电时间越短，主接线的可靠程度就越高。

研究主接线可靠性应注意的问题如下：（1）考虑变电所在电力系统中的地位和作用。

变电所是电力系统的重要组成部分，其可靠性应与系统要求相适应。

（2）变电所接入电力系统的方式。

现代化的变电所都接入电力系统运行。

其接入方式的选择与容量大小、电压等级、负荷性质以及地理位置和输送电能距离等因素有关。

（3）变电所的运行方式及负荷性质。

电能生产的特点是发电、变电、输电、用电同一时刻完成。

而负荷类、类、的性质按其重要性又有类之分。

当变电所设备利用率较高，年利用小时数在以上，主要供应类、类负荷用电时，必须采用供电较为可靠的接線形式。

（4）设备的可靠程度直接影响着主接线的可靠性。

电气主接线是由电气设备相互连接而组成的，电气设备本身的质量及可靠程度直接影响着主接线的可靠性。

因此，主接线设计必须同时考虑一次设备和二次设备的故障率及其对供电的影响。

随着电力工业的不断发展，大容量机组及新型设备投运、自动装置和先进技术的使用，都有利于提高主接线的可靠性，但不等于设备及其自动化元件使用得越多、越新、接线越复杂就越可靠。

相反，不必要的接线设备，使接线复杂、运行不便，将会导致主接线可靠性降低。

因此，电气主接线的可靠性是一次设备和二次设备在运行中可靠性的综合。

1.2 灵活性电气主接线应能适应各种运行状态，并能灵活地进行运行方式的转换。

不仅正常运行时能安全可靠地供电，而且在系统故障或电气设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响范围最小。

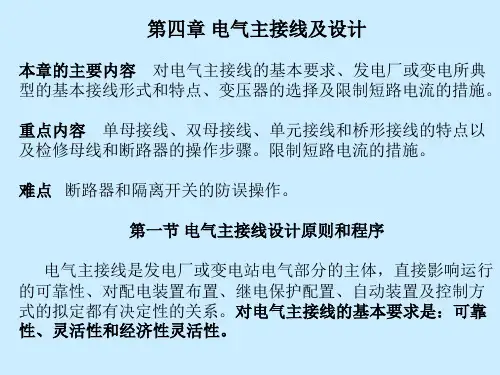

第四章电气主接线4—1 对电气主接线的基本要求是什么?答：对电气主接线的基本要求是：可靠性、灵活性和经济性.其中保证供电可靠是电气主接线最基本的要求。

灵活性包括：操作、调度、扩建的方便性。

经济性包括：节省一次投资，占地面积小，电能损耗少。

4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流,故用来作为接通和切断电路的控制电器.而隔离开关没有灭弧装置,其开合电流极小，只能用来做设备停用后退出工作时断开电路。

4—3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作,除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。

4-4 主母线和旁路母线各起什么作用?设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时,如何操作？答：主母线主要用来汇集电能和分配电能。

旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。

设置旁路短路器极大的提高了可靠性。

而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线,可以减少设备,节省投资。

当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好,如果旁路母线有故障，旁路断路器在合上后会自动断开,就不能使用旁路母线。

如果旁路母线完好，旁路断路器在合上就不会断开,先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。

4-5 发电机—变压器单元接线中,在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。

但是，变压器或者厂用变压器发生故障时,除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳,则会出现严重的后果，而当发电机定子绕组本身发生故障时,若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸，机组将面临厂用电中断的威胁。

第二章导体的发热、电动力及开关电器的灭弧原理1.发热对导体和电器有何不良影响？答：机械强度下降、接触电阻增加、绝缘性能下降。

2.导体的长期发热和短时发热各有何特点？答：长期发热是指正常工作电流长期通过引起的发热。

长期发热的热量，一部分散到周围介质中去，一部分使导体的温度升高。

短时发热是指短路电流通过时引起的发热。

虽然短路的时间不长，但短路的电流很大，发热量很大，而且来不及散到周围的介质中去，使导体的温度迅速升高。

~~~~热量传递的基本形式：对流、辐射和导热。

对流：自然对流换热河强迫对流换热3.导体的长期允许载流量与哪些因素有关？提高长期允许载流量应采取哪些措施？答：I=根号下(αFτω/R)，因此和导体的电阻R、导体的换热面F、换热系数α有关。

提高长期允许载流量，可以：减小导体电阻R、增大导体的换热面F、提高换热系数α。

4.计算导体短时发热度的目的是什么？如何计算？答：确定导体通过短路电流时的最高温度是否超过短时允许最高温度，若不超过，则称导体满足热稳定，否则就是不满足热稳定。

计算方法见笔记“如何求θf”。

6.电动力对导体和电器有何影响？计算电动力的目的是什么？答：导体通过电流时，相互之间的作用力称为电动力。

正常工作所产生的电动力不大，但是短路冲击电流所产生的电动力可达很大的数值，可能导致导体或电器发生变形或损坏。

导体或电器必须能承受这一作用力，才能可靠的工作。

进行电动力计算的目的，是为了校验导体或电器实际所受到的电动力是否超过期允许应力，以便选择适当强度的电器设备。

这种校验称为动稳定校验。

7.布置在同一平面中的三相导体，最大电动力发生在哪一相上？试简要分析。

答：布置在同一平面中的三相导体，最大电动力发生在中间的那一相上。

具体见笔记本章第五节。

8.导体动态应力系数的含义是什么？什么情况下才需考虑动态应力？答：导体动态应力系数β用来考虑震动的影响、β表示动态应力与静态应力之比，以此来求得实际动态过程的最大电动力。
