主接线及运行方式

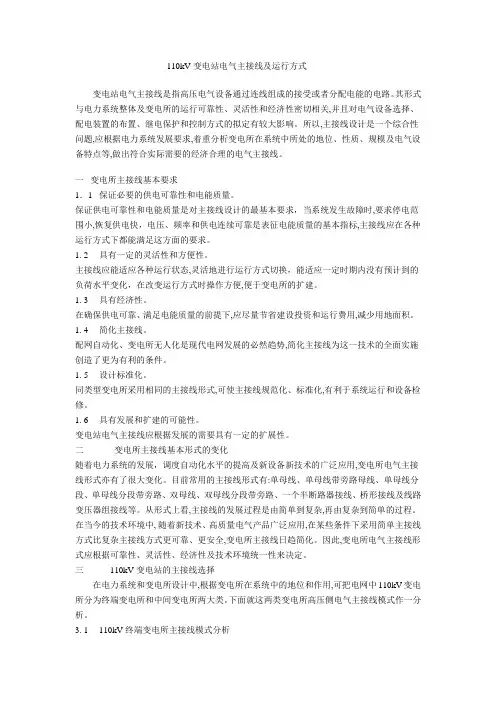

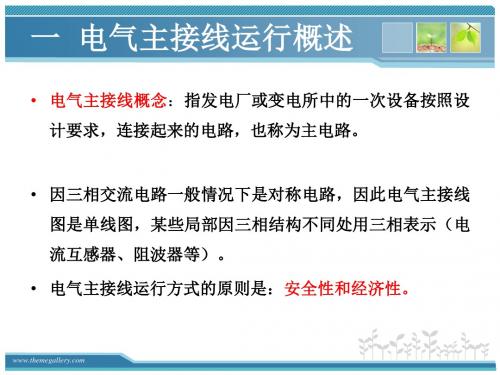

110kV变电站电气主接线及运行方式变电站电气主接线是指高压电气设备通过连线组成的接受或者分配电能的电路。

其形式与电力系统整体及变电所的运行可靠性、灵活性和经济性密切相关,并且对电气设备选择、配电装置的布置、继电保护和控制方式的拟定有较大影响。

所以,主接线设计是一个综合性问题,应根据电力系统发展要求,着重分析变电所在系统中所处的地位、性质、规模及电气设备特点等,做出符合实际需要的经济合理的电气主接线。

一变电所主接线基本要求1．1 保证必要的供电可靠性和电能质量。

保证供电可靠性和电能质量是对主接线设计的最基本要求，当系统发生故障时,要求停电范围小,恢复供电快，电压、频率和供电连续可靠是表征电能质量的基本指标,主接线应在各种运行方式下都能满足这方面的要求。

1. 2 具有一定的灵活性和方便性。

主接线应能适应各种运行状态,灵活地进行运行方式切换，能适应一定时期内没有预计到的负荷水平变化，在改变运行方式时操作方便,便于变电所的扩建。

1. 3 具有经济性。

在确保供电可靠、满足电能质量的前提下,应尽量节省建设投资和运行费用,减少用地面积。

1. 4 简化主接线。

配网自动化、变电所无人化是现代电网发展的必然趋势,简化主接线为这一技术的全面实施创造了更为有利的条件。

1. 5 设计标准化。

同类型变电所采用相同的主接线形式,可使主接线规范化、标准化,有利于系统运行和设备检修。

1. 6 具有发展和扩建的可能性。

变电站电气主接线应根据发展的需要具有一定的扩展性。

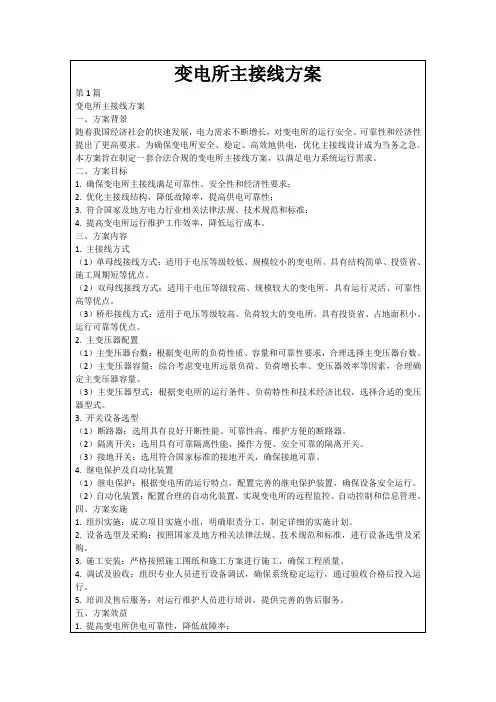

二变电所主接线基本形式的变化随着电力系统的发展，调度自动化水平的提高及新设备新技术的广泛应用,变电所电气主接线形式亦有了很大变化。

目前常用的主接线形式有:单母线、单母线带旁路母线、单母线分段、单母线分段带旁路、双母线、双母线分段带旁路、一个半断路器接线、桥形接线及线路变压器组接线等。

从形式上看,主接线的发展过程是由简单到复杂,再由复杂到简单的过程。

在当今的技术环境中, 随着新技术、高质量电气产品广泛应用,在某些条件下采用简单主接线方式比复杂主接线方式更可靠、更安全,变电所主接线日趋简化。

１８０数字技术与应用·理论探索·1 概述城市轨道交通供电系统，担负着为电动列车和各种运营设备提供电能的重要任务。

城轨供电系统一般划分为以下几个部分：城网中压系统、牵引供电系统和动力照明系统。

其中，牵引供电系统的功能主要是将交流中压电压经降压、整流变成直流1500V 或直流750V 电压，为电动列车提供牵引供电。

北京地铁采用的是直流750V 供电系统。

2 直流牵引供电系统主接线２．１　系统组成750V 直流供电系统是由牵引变压器、整流柜、直流快速开关与牵引网构成的。

牵引网由馈出线、750V 直流配电柜（隧道柜）、接触轨（三轨）、缓冲箱、走行轨、均流箱、回流箱和回流线等组成。

牵引变压器和整流装置整体称为整流机组，整流机组通过总闸给750V 正母线供电，然后经分闸和馈出电缆接到直流配电柜。

直流配电柜大多安装在隧道内，故也称隧道柜或上网柜。

直流配电柜内装设了一台750V 单极隔离开关，它通过电缆，一端连接牵引变电站分闸开关，另一端通过电缆接至接触轨。

机车从接触轨受电，电流由牵引电机流出后通过轮对接到走行轨上，经回流电缆引至回流箱，然后通过电缆接到负母线，再经负极柜流回整流柜的负极，完成回流。

750V 接触轨不是一个整体，而是由断电区分开了，是分段供电的，每段称为一个供电区间。

２．２　系统主接线形式直流牵引系统的主接线由牵引整流机组、直流开关设备等几部分组成，主接线应满足可靠性、灵活性和经济性的要求。

北京地铁750V 系统主接线如图1所示，主要采用双母线系统，设有直流工作母线和直流旁路母线（备用母线），母线由两路进线供电。

75V 系统与整流器之间，正极连接为直流快速断路器，负极连接为负极柜（电动隔离开关）。

电动隔离开关为实现自动化、远方调度提供了条件。

750V 直流母线上设置四路馈出线，分别向上、下行接触轨供电。

馈线开关采用直流快速断路器，经上网柜后于接触轨相连，上网柜内装设了直流750V 单极隔离开关，可以起到隔离电源的作用。

电气主接线及运行方式概论引言电气主接线及运行方式是电气工程中的重要概念，它涉及到电气设备的安装、接线和运行方式的选择。

在本文档中，我们将探讨电气主接线及运行方式的概论，包括其定义、作用和常见的运行方式。

我们将以Markdown文本格式输出。

电气主接线定义电气主接线是指电气设备中用于连接电源和负载的主要电线路。

它起到将电能从电源传输到负载的作用。

电气主接线通常由电源线、电缆和继电器等组成。

作用电气主接线的作用主要包括：1.传输电能：电气主接线将电能从电源端传输到负载端，使电气设备能够正常运行。

2.分配电能：电气主接线可以将电能按照需要分配给不同的负载，保证每个负载能够得到合适的电能供应。

3.保护电气设备：电气主接线可以对电气设备进行短路、过载和地震等故障进行保护，防止设备损坏和人身伤害。

连接方式电气主接线可以采用不同的连接方式，常见的有以下几种：1.单相接线：适用于单相电源和单相负载的连接，通常由一个相线、一个零线和一个地线组成。

2.三相三线接线：适用于三相电源和三相负载的连接，通常由三根相线、一个零线和一个地线组成。

3.三相四线接线：适用于三相电源、三相负载和单相负载混合的连接，通常由三根相线、一个零线和一个地线组成。

4.可调衔接方式：适用于需要灵活调整负载的连接，通常由可调节的接线装置组成，可以根据需要加入或移除电气设备。

运行方式定义运行方式是指电气设备在运行过程中所采用的工作方式。

它根据设备的功能和工作要求的不同，可以分为常用运行方式、特殊运行方式和备用运行方式。

常用运行方式常用运行方式是指电气设备在正常工作状态下所采用的工作方式。

常见的运行方式有以下几种：1.单独运行：电气设备独立运行，不依赖其他设备。

2.并联运行：多个电气设备并联运行，共享负载。

3.并联备份运行：多个备用电气设备并联运行，当主设备故障时自动切换到备用设备。

特殊运行方式特殊运行方式是指电气设备在特殊工况下所采用的工作方式。

发电厂、变电所电气主接线及运行、控制方式等1、概念1.1变电站电气主接线，是指由变压器、开关、刀闸、互感器、母线、避雷器等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。

1.2把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。

在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。

所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。

1.3需要注意的是，电气设备的正常状态和正常运行方式是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。

另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。

而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。

只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。

与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。

2、对电气主接线的要求2.1保证供电的可靠性和电能质量。

2.2具有运行方式上的灵活性和倒闸操作上方便性。

2.3具有经济性。

2.4具有发展和扩建的可能性。

3、常用的几种电气主接线220KV部分3.1双母线单分段：3.2正常运行方式：母联开关和分段开关全部合上，即三条母线并联运行，线路开关通过两组母线侧刀闸中的一组分别接在三条母线上运行。

一个变电站一次设备的运行方式，都是以调度规定的方式运行，原则是，属于电源元件的设备必须分别接在不同编号的母线上，平行线路应分别接在不同编号的母线上。

3.3非正常运行方式：3.3.1任意一条或两条母线停电检修，则该母线上所连接的电气设备均需要倒至另外的母线上运行，以保证供电的连续性。

变电所运行方式和主接线方式一、变电所的运行方式1、运行方式的有关规定⑴变配电所的运行值班人员就熟悉本供电系统电气设备调度范围的划分，凡属供电处调度部门所调度的设备，根据调度协议和管理制度的规定，一切操作均应得到调度员的操作命令，严禁私自操作电气设备，以防止发生事故。

⑵用电单位严禁两路电源并列停闸操作，以防止发生事故，造成系统停电。

⑶变配电所改变运行方式的倒闸操作，必须填写执行工作票制度，不使用倒闸操作票进行倒闸操作是违章作业行为。

2、变电所的运行方式有以下二种状态（图4-1）：⑴分列运行方式：1＃电源供电带1＃主变压器带Ⅰ段10kV(6kV) 母线，2＃电源供电带2＃主变压器带Ⅱ段10kV(6kV) 母线。

此运行方式为现在各矿井必须采用的运行方式。

本运行方式是高压一回路发生停电时所供电的双回路负荷不会造成全部停电事故，但变压器的负荷率较低。

⑵并列运行方式：1＃电源供电带1＃主变压器带Ⅰ、Ⅱ段10kV(6kV) 母线，1＃电源热备用状态；2＃电源供电带2＃主变压器带Ⅰ、Ⅱ段10kV(6kV) 母线，1＃电源热备用状态。

此运行方式为硬下疳症状现在各矿井已不采用的运行方式。

本运行方式为运行高压回路发生停电事故时，全部负荷均停电，倒到备用电源时需要有一定时间才能完成，容易造成全矿井停电。

二、变电所主接线方式⑴外桥接线它由主变压器一次侧两断路器和外桥上的联络断路器组成，进线由隔离开关受电。

这种接线在外部系统和受电线路保护对变电所受电侧无要求时和变电所内主变压器要求经常切换时使用（图4-2）。

优点：高压断路器数量最少；缺点：变压器的投入和切除较复杂，需动作两台断路器，影响一回线路的暂时停运；桥联络断路器检修时，两个回路需解烈运行；变压器侧的断路器检修时，变压器需较长时间停运。

使用范围：适用于较小容量的变电所，并且变压器的切换较频繁或线路较短、故障率较少的情况。

此外，线路有穿越功率时，也宜采用外桥接线。

⑵内桥接线：它有两台受电线路的断路器和内桥上的母联断路器组成，主变压器与一次母线由隔离开关连接。
