SEM铸造缺陷分析

铸造缺陷质量分析报告标题：铸造缺陷质量分析报告摘要：本次报告对一批铸造件的缺陷进行了详细分析，并提供了解决方案，以提高铸件的质量和可靠性。

通过对缺陷的分类、原因分析和改进措施的制定，本报告的目标是降低缺陷率、提高产品质量，并为企业的生产过程提供指导。

一、引言铸造工艺是一种常见且重要的金属加工方式，但由于多种因素的影响，铸造件常常出现各种缺陷。

本报告对以下几种常见铸造缺陷进行了分析：气孔、砂眼、夹渣和缩孔。

二、缺陷分类和特征1. 气孔：气孔是铸造件内部的圆形或椭圆形气体空洞，在表面上通常呈孔状。

这种缺陷的特征是大小不一、分布不均匀，并且可能与材料中的气体分离有关。

2. 砂眼：砂眼是在铸造件表面形成的小凹陷或孔穴，并且通常有砂粒残留。

这种缺陷的主要原因是在型腔填充过程中砂芯未能完全固化或砂芯破裂。

3. 夹渣：夹渣是铸造件内部存在金属残留或其他非金属杂质的缺陷。

它通常表现为呈条状、点状或块状分布的较暗色物质。

4. 缩孔：缩孔是在铸造件中形成的不完全填充的孔洞，通常位于较厚的截面部分。

这种缺陷的主要原因是在凝固过程中金属收缩引起的。

三、缺陷原因分析1. 气孔：气孔的形成主要与以下因素有关：金属液中溶解的气体、型腔设计不合理、浇注过程中液态金属的气体浸润和释放等。

解决方案包括采取适当的除气处理、改进型腔设计、控制浇注工艺等。

2. 砂眼：砂眼通常与砂芯制备和浇注过程中的温度、浇注速度等相关。

解决方案包括优化砂芯制备工艺、调整浇注参数以及改善浇注系统设计等。

3. 夹渣：夹渣的原因主要与金属液的净化和过滤不足、浇注过程中金属液与非金属杂质的接触等有关。

解决方案包括加强净化处理、使用过滤器、改进浇注工艺等。

4. 缩孔：缩孔的形成与金属凝固收缩不平衡、铸造温度过低、浇注过程中金属液的顺流速度等相关。

解决方案包括优化浇注工艺、控制冷却速度等。

四、改进措施根据对缺陷原因的分析，提出了以下改进措施：1. 加强除气处理：通过采用真空或压力浇注等技术，有效去除金属液中的气体；2. 优化砂芯工艺：提高砂芯的强度和温度稳定性，避免砂芯破裂；3. 加强金属液净化：采用有效的净化剂和过滤器，去除金属液中的杂质；4. 调整浇注参数：合理控制浇注温度和速度，确保金属液充满型腔；5. 优化冷却过程：控制冷却速度，减少金属凝固收缩引起的缺陷。

铸造工艺流程中的铸件缺陷分析与改进策略铸造工艺是一种重要的金属加工方法，用于制造各种形状的金属件。

然而，在铸造过程中，铸件缺陷是一个常见的问题，它会影响到铸件的质量和性能。

因此，对于铸造工艺流程中的铸件缺陷进行深入分析，并提出改进策略，对于提高铸件质量和工艺效率具有重要意义。

一、铸件缺陷的分类与原因分析在铸造工艺中，铸件缺陷可以分为表面缺陷和内部缺陷两类。

常见的表面缺陷包括气孔、砂眼、砂洞等；内部缺陷主要有夹杂物、孔洞、收缩系数不均匀等。

1.1 气孔气孔是铸造工艺中最常见的表面缺陷之一。

其形成的原因通常有两个方面，一是液态金属中溶解气体含量过高，二是在金属凝固过程中，气体生成而未能有效排除。

造成气孔的常见因素包括砂芯质量不佳、浇注温度过高、浇注速度过快等。

1.2 砂眼和砂洞砂眼是指铸件表面局部凹陷的缺陷，而砂洞是指铸件内部或边缘凹陷的缺陷。

主要原因包括模具缺陷、浇注系统设计不合理、浇注金属温度过低等。

1.3 夹杂物夹杂物是指铸件中存在的杂质，如炉渣、油污等。

其主要原因包括铁水净化不彻底、砂芯质量不佳等。

1.4 孔洞孔洞是指铸件内部存在的封闭空腔。

常见的孔洞形式包括气孔和收缩孔。

造成孔洞的原因主要有铁水中含气量高、铸型泥浆含水量高等。

1.5 收缩系数不均匀收缩系数不均匀是指铸件不同部位的收缩量不一致。

这可能会引起铸件的内部应力集中，从而导致开裂和变形。

收缩系数不均匀的原因包括铸造合金的特性、浇注温度的控制等。

二、改进策略为了减少铸件缺陷，提高铸件质量和工艺效率，以下是一些改进策略的具体措施：2.1 优化模具设计模具设计是影响铸件质量的关键因素之一。

通过优化模具结构、提高模具材料质量和表面光洁度，可以减少砂眼、砂洞等表面缺陷的产生。

2.2 控制浇注温度和速度浇注温度和速度对铸件质量有着直接的影响。

合理控制浇注温度和速度，可以降低气孔和夹杂物等缺陷的产生。

2.3 改进铸型材料和工艺选择合适的铸型材料，对铸件质量和工艺效率的提高至关重要。

铸造铸件缺陷质量评估一、引言铸造是制造业中最为常见的加工方式之一，铸造铸件广泛应用于航空、汽车、造船等工业领域。

尽管铸造技术已经得到了长足的发展，但铸造铸件在生产过程中仍然很难避免缺陷的出现，如气孔、夹杂、缺口、裂纹等，这些缺陷会降低铸件的质量，甚至会对铸件的使用性能造成影响。

因此，对铸造铸件缺陷的质量评估显得十分重要。

二、铸造铸件缺陷的分类及产生原因（一）铸造铸件缺陷的分类铸造铸件的缺陷种类繁多，如气孔、夹杂、缩孔、缺口、裂纹等。

其中，气孔是最为常见的缺陷之一，主要是由于液态金属中难以排除的空气造成的。

夹杂是由于冷却速度不够快或金属液和包覆剂接触不良造成的，缩孔是由于铸件内部液态金属冷却后收缩过程中未能填满的空气所致，缺口和裂纹是由于铸件的凝固过程中金属液流动受阻或温度梯度过大引起的。

（二）产生缺陷的原因铸造铸件缺陷产生的原因主要包括金属液凝固过程中的气孔、夹杂、缩孔等缺陷，砂型质量问题，浇注温度问题，浇注系统、冷却系统的设计不合理，制造工艺参数不恰当等问题。

三、缺陷评估方法（一）人工评估法人工评估法是最为直观的评估方法之一，通过视觉检查或使用放大镜对铸件表面或切割面的缺陷进行评估。

这种方法操作简单，成本低廉，但是准确性较低，特别是对微小缺陷难以发现。

（二）X射线检测法X射线检测是一种非破坏性检测方法，可以检测出铸件内部的缺陷。

X射线检测的优点在于准确性高、速度快、应用范围广，可以检测出各种类型的铸件缺陷。

但是，这种检测方法的成本较高，同时需要特殊设备和专业技术人员进行操作。

（三）超声波检测法超声波检测也是一种非破坏性检测方法，主要用于检测铸件的表面和内部缺陷。

这种检测方法的优点在于操作简便，成本较低，但是对于微小缺陷的检测准确性差一些。

（四）磁粉检测法磁粉检测是一种破坏性检测方法，主要用于检测铸件的表面缺陷，例如裂纹、缺口等。

这种方法的成本较低，检测效果比较准确，但是它会对铸件造成永久性的伤害。

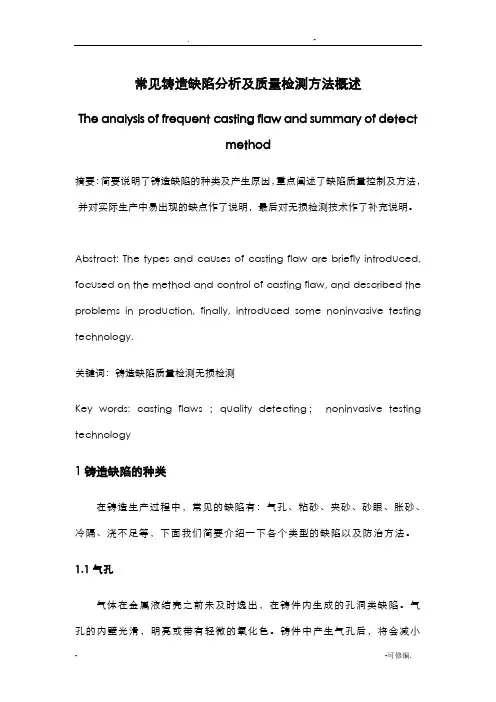

常见铸造缺陷分析及质量检测方法概述The analysis of frequent casting flaw and summary of detectmethod摘要：简要说明了铸造缺陷的种类及产生原因，重点阐述了缺陷质量控制及方法，并对实际生产中易出现的缺点作了说明，最后对无损检测技术作了补充说明。

Abstract: The types and causes of casting flaw are briefly introduced, focused on the method and control of casting flaw, and described the problems in production, finally, introduced some noninvasive testing technology.关键词：铸造缺陷质量检测无损检测Key words: casting flaws ；quality detecting；noninvasive testing technology1铸造缺陷的种类在铸造生产过程中，常见的缺陷有：气孔、粘砂、夹砂、砂眼、胀砂、冷隔、浇不足等，下面我们简要介绍一下各个类型的缺陷以及防治方法。

1.1气孔气体在金属液结壳之前未及时逸出，在铸件内生成的孔洞类缺陷。

气孔的内壁光滑，明亮或带有轻微的氧化色。

铸件中产生气孔后，将会减小其有效承载面积，且在气孔周围会引起应力集中而降低铸件的抗冲击性和抗疲劳性。

气孔还会降低铸件的致密性，致使某些要求承受水压试验的铸件报废。

另外，气孔对铸件的耐腐蚀性和耐热性也有不良的影响。

防止气孔的产生：降低金属液中的含气量，增大砂型的透气性，以及在型腔的最高处增设出气冒口等。

1.2粘砂铸件表面上粘附有一层难以清除的砂粒称为粘砂。

粘砂既影响铸件外观，又增加铸件清理和切削加工的工作量，甚至会影响机器的寿命。

防止粘砂：在型砂中加入煤粉，以及在铸型表面涂刷防粘砂涂料等。

铸造缺陷的特征、鉴别方法、成因及防治措施一、多肉类缺陷的防止措施总结1、飞翅缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征产生在分型面、分芯面、芯头、活块及型与芯结合面等处，通常垂直于铸件表面的厚度不均匀的薄片状金属凸起物，又称为飞边或披缝。

（2）鉴别方法肉眼外观检查。

飞翅出现在型—型、型—芯、芯—芯结合面上，成连片状，系结合面间隙过大所致。

（3）形成原因①②③④⑤⑥⑦（4）防止方法①②③④⑤⑥⑦（5）补救措施2、毛刺缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法肉眼外观检查。

（3）形成原因①②③④⑤⑥⑦（4）防止方法①②③④⑤⑥⑦（5）补救措施3、冲砂缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法肉眼外观检查。

（3）形成原因①②③④⑤⑥⑦（4）防止方法①②③④⑤⑥⑦（5）补救措施4、胀砂缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法肉眼外观检查。

（3）形成原因①②③④⑤⑥⑦（4）防止方法①②③④⑤⑥⑦（5）补救措施5、抬型/抬箱缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法肉眼外观检查。

（3）形成原因（4）防止方法①②③④⑤（5）补救措施①②6、外渗物/外渗豆缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法肉眼外观检查。

（3）形成原因①②③（4）防止方法①②③④⑤⑥（5）补救措施7、掉砂缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法肉眼外观检查。

（3）形成原因①②③④⑤⑥⑦（4）防止方法①②③④⑤⑥⑦（5）补救措施二、孔洞类1、反应气孔缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法（3）形成原因①②③（4）防止方法①②③（5）补救措施2、卷入气孔缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法（3）形成原因①②③（4）防止方法①②③④（5）补救措施①②③3、侵入气孔缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法（3）形成原因①②③④（4）防止方法①②③④（5）补救措施①②③4、析出气孔缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法（3）形成原因①②③（4）防止方法（5）补救措施①②③5、疏松（显微缩松）缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法（3）形成原因①②③④⑤⑥⑦⑧⑨⑩（4）防止方法①②③④⑤⑥⑦⑧⑨⑩（5）补救措施①②③④6、缩孔缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法（3）形成原因①②③④⑤⑥⑦（4）防止方法①②③④⑤⑥⑦⑧（5）补救措施7、缩松缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法（3）形成原因①②③④⑤⑥⑦⑧⑨⑩（4）防止方法①②③④⑤⑥⑦⑧⑨⑩（5）补救措施①②③④三、裂纹、冷隔类1、白点（发裂）缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法（3）形成原因①②（4）防止方法①②③④（5）补救措施2、冷隔缺陷的特征、鉴别方法、成因及防治措施（1）定义和特征（2）鉴别方法肉眼外观检查。

铸造铸件常见缺陷分析铸造工艺过程复杂，影响铸件质量的因素很多，常见的铸件缺陷名称、特征和产生的原因，见表。

文案大全文案大全文案大全文案大全铸件质量与气孔的关系1)合理选定铸造合金和铸件结构。

2)合理制定铸件技术要求(允许缺陷，具有规文案大全定)。

3)模型质量检验(模型合格—铸件合格)4)铸件质量检验(宏观，仪器)5 铸件热处理: 消除应力，降低硬度，提高切削性，保证机械性能，退火，正火等。

1 破坏金属连续性2 较少承载有效面积文案大全3 气孔附近易引起应力集中,机械性能4 弥散孔,气密性侵入气孔，砂型材料表面聚集的气体侵入金属液体中而形成气体来源，造型材料中水分，粘结剂，各种附加物等.气孔的特征: 多位于表面附近，尺寸较大，呈椭圆形或梨形孔的内表面被氧化。

气孔形成过程:文案大全浇注---水汽(一部分由分型面，通气孔排出，另一部分在表面聚集呈高压中心点)—气压升高，溶入金属---一部分从金属液中逸出—浇口，其余在铸件内部，形成气孔。

预防气孔的发生: 降低型砂(型芯砂)的发起量，增加铸型排气能力。

文案大全析出气孔: 溶于金属液中的气体在冷凝过程中，因气体溶解度下降而析出，使铸件形成气孔，原因: 金属熔化和浇注中与气体接触(H2 O2 NO CO等) 特征: 分布广，气孔尺寸甚小，影响气密性。

反应气孔: 金属液与铸型材料，型芯撑，冷铁或溶渣之间，因化学反应生成的气体而形成的气孔。

如: 冷铁有锈Fe3O4 + C –Fe + 文案大全CO 冷铁附近生成气孔防止: 冷铁型芯撑表面不得有锈蚀，油污，要干燥。

文案大全文案大全常见铸件缺陷及其预防措施文案大全文案大全文案大全文案大全文案大全文案大全。

铸造缺陷分析及工艺优化措施现阶段，我国的铸件质量工艺有了很大进展，本文针对目前铸件质量的现状，对一年来的铸件废品情况进行统计，分析铸件缺陷及其产生的主要原因。

对照工艺规程要求，找出影响铸件质量的关键环节及主要因素。

提出工艺优化、设置质量控制点、控制浇注温度及速度、保证原材料质量等具体具体改进措施及方法，从而减少铸件缺陷的产生，降低铸件废品率，提高铸件产品质量。

标签：铸造缺陷;工艺过程;关键环节;主要因素;工艺优化引言钢铸件可以通过焊接来修复铸造缺陷，但对于铸铁件，由于其材质组织粗糙，可焊性差，焊接后焊材与铸件母材很难融合。

机床是先进制造技术的载体和装备工业的基本生产手段，是装备制造业的基础设备。

机床的结构件和许多主要部件都是以铸件为坯料的，因此铸件是确保机床内外部质量达到要求的基础件，它不仅影响机床外观，更直接影响机床精度的稳定性及机床的使用性能和寿命。

笔者希望通过对铸件缺陷及其产生的原因进行分析，找出影响铸件缺陷的主要因素，通过加强原材料把关、优化铸造工艺、强化关键工序质量控制等一系列措施，提高铸件产品质量，提升机床精度稳定性和使用性能。

1常见铸件缺陷及产生原因1.1冷隔及其控制方法冷隔是铸件上产生的缝隙，有的穿透铸件有的则不穿透铸件，其边缘呈圆角状，是金属流充型过程中股汇合时产生熔合不良所导致。

冷隔一般出现在薄壁处、远离浇道的宽大表面、激冷部位、金属流汇聚位置。

冷隔产生的原因主要有：①浇注速度过慢或者是浇注时金属液的温过低；②铸造所采用的模具透气性差，排气困难，出气冒口设计的尺寸过小且数量太少；③铸造所采用的合金本身粘度大，流动性变差；④铸件结构设计不合理，铸件的中的薄壁太薄导致铸件的铸造性变差；⑤铸造工艺设计不合理，铸件中的大而薄的部位距离内交道太远或者设置在铸件的顶部；⑥浇道设计不合理，浇道截面积太小或者是内浇道的位置设置不当或数量偏少，以及直浇道的高度太低从而导致金属液的静压头太小。

在大型薄壁铸件的生产过程中产生的冷隔缺陷，通过提高浇注时金属液体的温度，使金属液在较高的温度下仍能保持顺畅的流动性，从而使得金属液在到达缺陷位置时不会因温度降低过快而发生凝固产生冷隔。

铸造常见的缺陷与产生原因铸造是一种常用的金属加工方法，其用途广泛，但在生产过程中常常会产生一些缺陷，如气孔、夹渣、缩孔等。

这些缺陷不仅会影响铸件的外观质量，还可能降低其力学性能和使用寿命。

下面我将从不同的缺陷类型和产生原因两个方面详细介绍。

一、缺陷类型1. 气孔：气体在铸造过程中产生，并被封入铸件内部，形成孔隙。

气孔的尺寸和分布形态不同，可能是小孔、球形孔、管状孔等。

气孔的产生主要与以下几个因素有关：(1) 铝液中的气体：铝液中含有的氧和氢会在高温下产生氧化反应和水解反应，释放出氧气和氢气。

(2) 表面液相：铝液在铸模表面形成的氧化膜或润滑剂残留等可能导致铝液表面的液相存在，进一步促使气体产生。

(3) 细小颗粒：铝液中存在的颗粒会成为气体生成的核心，进而形成气孔。

2. 夹渣：铝液在充填过程中携带入模型腔内的杂质、氧化物或熔渣等，最终导致铸件内部出现夹杂物。

夹渣的产生原因主要有：(1) 原材料中的杂质：铝合金原材料中可能含有一些杂质，如氧化物、砂粒等。

(2) 熔化过程中的氧化：铝液在高温条件下容易与空气发生氧化反应，形成氧化物。

(3) 流动过程中的杂质：铝液在流动过程中可能带动模具内部的砂粒、润滑剂残留等。

3. 缩孔：铸件内部或者表面出现的凹陷或裂纹。

缩孔的产生原因主要有：(1) 升温不均：铝液升温不均会导致热胀冷缩不一致，从而在铸件内部产生收缩应力，进一步造成缩孔。

(2) 施加过大应力：当铸件过早地受到了外界应力（例如从模型中取出时），铸件内部的温度还没有完全降低，容易产生缩孔。

(3) 金属液体凝固时的收缩：铝合金在凝固过程中会出现一定的收缩，如果凝固过程中支撑不稳定，就会导致缩孔产生。

二、缺陷产生的原因1. 原材料：如果原材料中含有过多的杂质或者粒度过大、成分不均匀等情况，会直接导致铝液在充填模具的过程中产生缺陷。

2. 熔化处理：熔炼过程中的温度不稳定、炉温控制不当，以及熔化时间过长等问题都会导致铝液中含气量增加，从而产生气孔等缺陷。

铸造铸件常见缺陷分析铸造工艺过程复杂，影响铸件质量的因素很多，常见的铸件缺陷名称、特征和产生的原因，见表。

常见铸件缺陷及产生原因缺陷名称特征产生的主要原因气孔在铸件内部或表面有大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等缩孔与缩松缩孔多分布在铸件厚断面处，形状不规则，孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少砂眼在铸件内部或表面有型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净粘砂铸件表面粗糙，粘有一层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄夹砂铸件表面产生的金属片状突起物，在金属片状突起物与铸件之间夹有①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢一层型砂错型铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压铁，浇注时产生错箱冷隔铸件上有未完全融合的缝隙或洼坑，其交接处是圆滑的①浇注温度太低，合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道（含浇口杯）高度不够；⑥浇注时金属量不够，型腔未充满浇不足铸件未被浇满裂纹铸件开裂，开裂处金属表面①铸件结构设计不合理，壁厚相差太大，冷却不均匀；②砂型和型芯的退让性差，或春砂过紧；③落有氧化膜砂过早；④浇口位置不当，致使铸件各部分收缩不均匀铸件质量与气孔的关系1)合理选定铸造合金和铸件结构。

铸造缺陷及其解决方法
铸造缺陷是指制造过程中铸造件表面或内部所出现的不良现象，如气孔、夹杂、疏松、缩孔、热裂、变形等。

下面是一些常见的铸造缺陷及其解决方法：
1.气孔：造成气孔的原因有很多，如铸造温度过高、金属液中杂质含量过多等。

解决方法可以采用减少铸造温度、加入消泡剂、熔炼清洁等措施。

2.夹杂：夹杂通常是指铸造件中未能完全融化的金属，常见于不锈钢等高合金材料。

解决方法可以采用改善合金化学成分、掌握铸造温度和速度等。

3.疏松：疏松是指铸造件中出现的弱点或空隙，通常是由于铸造温度不均匀或金属流动不畅造成。

解决方法可以采用加大浇口、改善铸型、增强金属流动等。

4.缩孔：缩孔是指铸造件中因金属凝固不充分而形成的孔洞，通常出现在铸造件中央。

解决方法可以采用增加浇口、改善铸型、增大斜率等。

5.热裂：热裂是指铸造件在冷却过程中发生的裂纹，通常是由于金属结构不稳定或温度变化过大造成。

解决方法可以采用改善铸造温度和速度、提高金属质量等。

6.变形：变形通常是指铸造件在冷却过程中发生的形变，通常是由于铸造温度、铸型或金属流动不均造成。

解决方法可以采用优化铸造参数、改善铸造过程等措
施。

铸件缺陷的分析方法在铸造生产中，要定期进行铸件缺陷分析，按照PDCA（Plan计划、Do执行、Check检查、Action总结处理）循环开展QC（Quality 质量、Control管理）小组活动，常用的铸件缺陷分析手法有直方图法、排列图法、因果图法、散布图法、控制图法、分层法、调查表法等。

1、直方图法直方图法是对定量数据分布情况的一种图形表示，如图1所示。

图1.直方图的基本形式（1）直方图的作用①了解整批或某一时间段内各种铸件缺陷的分布状况，从而确定主要铸件缺陷类型或主要铸件质量问题。

①及时掌握各工序能力及工序能力保证铸件质量的程度，并通过工序能力估算工序的铸件不合格率。

（2）直方图（又称频数分布图）的作图方法与步骤①收集数据（不少于100个，一般取100个为宜）。

①找出数据中的最大值与最小值，计算极差R。

①确定组数k与组距h（组数k值应根据样本数量决定，组数太少反映不出真实情况，组数太多又会减弱分布规律）。

①确定各组的上组界和下组界（分组的组界值要比抽取的数据多一位小数以使数据不会落在组界位置。

因此，先取测定单位的1/2，然后用最小值减去测定单位的1/2作为第1组的下界值，再加上组距，作为第1组的上界值，以此加到最大一组的上界值）。

⑤确定组的中心点[中心点=（上组界+下组界）/2]，整理数据表中数据，制作频率表⑥绘制直方图（在方格纸上，以分组的组界值为横坐标，各组的频数为纵坐标，用直线连成直方块，即可得到直方图）。

2、排列图法排列图法是将一定期间所汇集的缺陷数、不良数等数据依项目、原因加以分类，并按其影响程度的大小加以排列的图形，如图2所示。

图2.排列图（铸件不合格品）（1）排列图的作用①分析铸件缺陷的主要类型。

①分析产生铸件缺陷的主要工序的原因。

①分析产生铸件缺陷的关键工序。

①分析铸件缺陷类型的主次地位等。

（2）排列图（又称柏拉图）的作图方法与步骤①收集一定期间的数据。

①将收集的数据进行整理。

射线检测中铸件常见缺陷特征辨析摘要本文主要讲述了铸造在我国航空航天里得到了广泛的应用，铸造是通过熔炼金属或其合金、制造铸型。

并将金属溶液浇入铸型，在金属溶液凝固后获得一定形状、尺寸和性能的金属零件毛坯的成型方法。

铸造是工件成形的基本方法之一，是所有冶金方法中最直接的成形方法，其广泛应用于各种各样的产品。

但是铸造生产出来的铸件存在很多缺陷。

不同性质的缺陷具有不同的几何形状和空间分布特点。

在射线底片上的影象反映有所不同，黑度分布的特点是判断影象性质的重要依据，缺陷影象在射线照片上的位置，也是缺陷在工件上的位置反映，是判断影象缺陷的另一依据。

铸件中常见的内部缺陷可分为四大类，即孔洞类缺陷、裂纹类缺陷、夹杂类缺陷和成分类缺陷，这些缺陷通过X射线检测可以判断出位置、形状和大小。

但是，由于暗室操作不当，射线照相操作不当，或胶片本身质量存在的问题在底片上可能产生一些类似缺陷，称为伪缺陷。

对于伪缺陷在X 射线检测中应加以预防和控制。

关键词：射线检测铸件缺陷1：引言;铸造是通过熔炼金属或其合金、制造铸型。

并将金属溶液浇入铸型，在金属溶液凝固后获得一定形状、尺寸和性能的金属零件毛坯的成型方法。

铸造是工件成形的基本方法之一，是所有冶金方法中最直接的成形方法，其广泛应用于各种各样的产品。

铸件是指用铸造的方法生产出的金属零件或零件毛坯。

铸造生产的主要缺点是：生产工序较多，有些工艺过程难以控制，铸件质量不够稳定，废品率较高;铸件组织粗大，内部常出现缩孔、缩松、气孔、砂眼等缺陷，其力学性能不如同类材料的高；铸件表面教粗糙，尺寸精度不高；工人劳动强度大，劳动条件较差。

目前，我厂铸造生产出的工件大多数都是铸件，但是其存在很多的缺陷，因此我们常采用x射线检测，其特点：第一，对工件无特殊要求，检验结果显示直观;第二，检验技术和检验工作质量可以自我检测。

2：缺陷识别概述正确地识别射线照片上的影象，判断影象所代表的缺陷性质的基础是：（1）具有一定的材料和工艺方面的知识，掌握缺陷的可能形成和发生规律。
