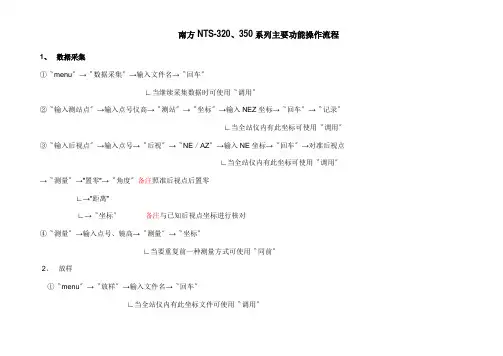

南方NTS-320、350系列主要功能操作流程1、数据采集①〝menu〞→〝数据采集〞→输入文件名→〝回车〞∟当继续采集数据时可使用〝调用〞②〝输入测站点〞→输入点号仪高→〝测站〞→〝坐标〞→输入NEZ坐标→〝回车〞→〝记录〞∟当全站仪内有此坐标可使用〝调用〞③〝输入后视点〞→输入点号→〝后视〞→〝NE／AZ〞→输入NE坐标→〝回车〞→对准后视点∟当全站仪内有此坐标可使用〝调用〞→〝测量〞→”置零”→〝角度〞备注照准后视点后置零∟→”距离”∟→〝坐标〞备注与已知后视点坐标进行核对④〝测量〞→输入点号、镜高→〝测量〞→〝坐标〞∟当要重复前一种测量方式可使用〝同前〞2、放样①〝menu〞→〝放样〞→输入文件名→〝回车〞∟当全站仪内有此坐标文件可使用〝调用〞②〝输入测站点〞→〝坐标〞→输入NEZ坐标→〝回车〞∟当全站仪内有此坐标可使用〝调用〞③〝输入后视点〞→〝NE／AZ〞→输入NE坐标→〝回车〞→提示〝照准？〞→对准后视点→〝是〞∟当全站仪内有此坐标可使用〝调用〞④〝输入放样点〞→〝坐标〞→输入NEZ坐标→〝回车〞→输入棱镜高→〝回车〞→〝角度〞→让〝dHR=0〞→〝距离〞→让〝dHD=0〞→〝模式〞∟当放新的点时，点击〝继续〞3、存储管理⑴将坐标输入到全站仪上，便于以后使用。
〝menu〞→〝存储管理〞→〝F4〞翻页→〝输入坐标〞→〝输入文件名〞→输入点号→〝坐标〞→输入NEZ坐标→〝回车〞→继续输入点号、坐标→输完后〝ESC〞。
⑵查看全站仪内的坐标数据、测量数据、编码数据文件。
|〝坐标数据〞→文件名〝menu〞→〝存储管理〞→ |〝查找〞→〝测量数据〞→文件名|〝编码数据〞→文件名⑶将全站仪上的数据传输到电脑上。
〝menu〞→〝存储管理〞→〝F4〞翻页→再翻页→〝文件传输〞→①设置通讯参数|〝波特率〞→此参数必须与电脑上一致→|〝传输协议〞→此参数必须与电脑上一致|〝字符校验〞→此参数必须与电脑上一致②发送数据|〝坐标数据〞（一般只传输此种文件格式）→ |〝测量数据〞|〝编码数据〞。

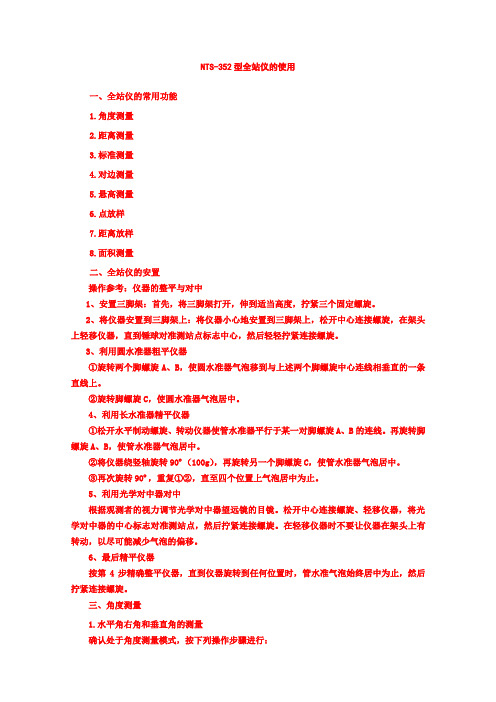

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。
2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置确认处于角度测量模式。
2）通过键盘输入进行设置四、距离测量1.连续测量①照准棱镜中心照准V： 90°10′20″HR： 170°30′20″H-蜂鸣R/L 竖角P3↓②按键，距离测量开始*1），2）；HR： 170°30′20″HD*[ r ] <<mVD：m测量模式S/A P1↓HR： 170°30′20″HD*235.343mVD： 36.551m 测量模式S/A P1↓显示测量的距离*3）—*5）再次按键，显示变为水平角（HR）、垂直角（V）和斜距（SD）V： 90°10′20″HR： 170°30′20″SD* 241.551m测量模式S/A P1↓*1）当光电测距（EDM）正在工作时，“*”标志就会出现在显示窗。

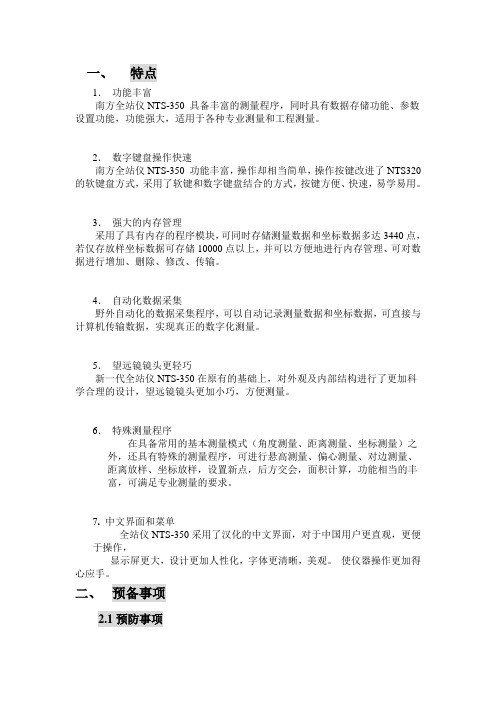

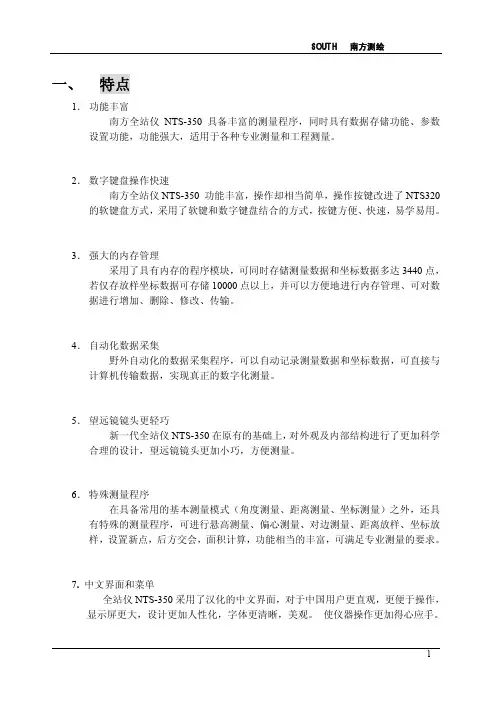

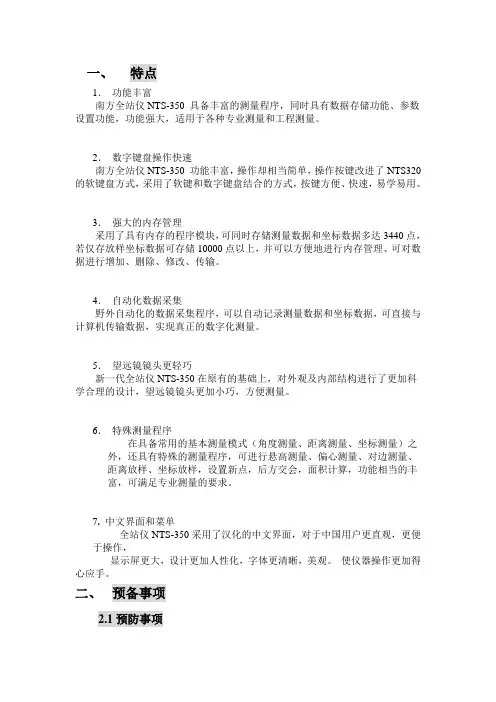

一、特点1．功能丰富南方全站仪NTS-350 具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方全站仪NTS-350 功能丰富，操作却相当简单，操作按键改进了NTS320的软键盘方式，采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．强大的内存管理采用了具有内存的程序模块，可同时存储测量数据和坐标数据多达3440点，若仅存放样坐标数据可存储10000点以上，并可以方便地进行内存管理、可对数据进行增加、删除、修改、传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-350在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，方便测量。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有特殊的测量程序，可进行悬高测量、偏心测量、对边测量、距离放样、坐标放样，设置新点，后方交会，面积计算，功能相当的丰富，可满足专业测量的要求。
7. 中文界面和菜单全站仪NTS-350采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光器。
2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。
2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置四、距离测量1.连续测量垂直角（V2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。
当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。
；五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。
NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。
2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置确认处于角度测量模式。
2）通过键盘输入进行设置确认处于角度测量模式四、距离测量1.连续测量、垂直角（V2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。
当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。
确认处于测角模式。
；五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。

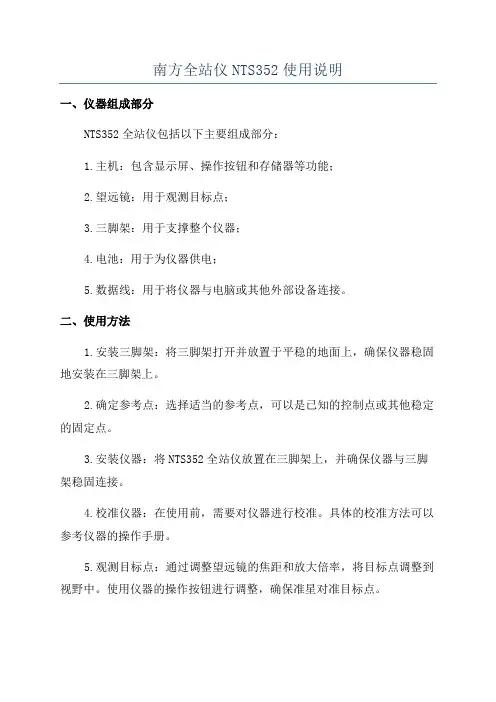

南方全站仪NTS352使用说明一、仪器组成部分NTS352全站仪包括以下主要组成部分：1.主机：包含显示屏、操作按钮和存储器等功能；2.望远镜：用于观测目标点；3.三脚架：用于支撑整个仪器；4.电池：用于为仪器供电；5.数据线：用于将仪器与电脑或其他外部设备连接。
二、使用方法1.安装三脚架：将三脚架打开并放置于平稳的地面上，确保仪器稳固地安装在三脚架上。
2.确定参考点：选择适当的参考点，可以是已知的控制点或其他稳定的固定点。
3.安装仪器：将NTS352全站仪放置在三脚架上，并确保仪器与三脚架稳固连接。
4.校准仪器：在使用前，需要对仪器进行校准。
具体的校准方法可以参考仪器的操作手册。
5.观测目标点：通过调整望远镜的焦距和放大倍率，将目标点调整到视野中。
使用仪器的操作按钮进行调整，确保准星对准目标点。
6.记录数据：在准星对准目标点后，仪器会自动测量出目标点的水平角度和垂直角度，结果将显示在仪器的显示屏上。
可以使用仪器的存储器将数据保存，并可以通过数据线将数据传输到电脑或其他设备上进行进一步处理与分析。
三、注意事项1.在使用全站仪进行测量时，需要确保仪器安装稳固，避免仪器晃动，以保证数据的准确性。
2.在测量前，应先确保仪器的电池电量充足，以免在测量过程中电量不足导致测量中断。
3.在操作全站仪时，要小心保护其各个部件，避免碰撞或摔落。
4.在移动仪器时，应将其放置在专用的携带箱中，以保护仪器免受外界环境的影响。
5.在使用全站仪进行定位测量时，应选择遮阳条件较好的时间段。
如果光线不足或有太多的阴影，可能会影响到测量结果的准确性。
以上就是南方全站仪NTS352的使用说明。
使用全站仪时，需要注意仪器的安装与校准、准确观测目标点、及时保存与传输数据等方面的问题，这些都是确保测量结果准确的重要因素。
希望上述内容对大家能有所帮助。
NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。
2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。
3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。
②旋转脚螺旋C，使圆水准器气泡居中。
4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。
再旋转脚螺旋A、B，使管水准器气泡居中。
②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。
③再次旋转90º，重复①②，直至四个位置上气泡居中为止。
5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。
松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。
在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。
三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置确认处于角度测量模式四、距离测量1.连续测量①照准棱镜中心照准V： 90°10′20″HR： 170°30′20″H-蜂鸣 R/L 竖角 P3↓②按键，距离测量开始*1），2）；HR： 170°30′20″HD* [r] <<mVD： m测量模式 S/A P1↓HR： 170°30′20″HD* 235.343mVD： 36.551m测量模式 S/A P1↓显示测量的距离*3）—*5）再次按键，显示变为水平角（HR）、垂直角（V）和斜距（SD）V： 90°10′20″HR： 170°30′20″SD* 241.551m测量模式 S/A P1↓*1）当光电测距（EDM）正在工作时，“*”标志就会出现在显示窗。
*2）将模式从精测转换到跟踪，参阅6.5“精测/跟踪测量模式”。
在仪器电源打开状态下，要设置距离测量模式，可参阅12“基本设置”。
*3）距离的单位表示为：“m”（米）或“ft”“fi”（英尺），并随着蜂鸣声在每次距离数据更新时出现。
*4）如果测量结果受到大气抖动的影响，仪器可以自动重复测量工作。
*5）要从距离测量模式返回正常的角度测量模式，可按ANG键。
*6）对于距离测量，初始模式可以选择显示顺序（HR，HD，VD）或（V，HR，SD）参阅12“基本设置”。
2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。
当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。
确认处于测角模式。
操作过程操作显示①照准棱镜中心照准V： 122°09′30″HR： 90°09′30″置零锁定置盘 P1↓②按键，连续测量开始*1）；HR： 170°30′20″HD*[ r ] <<mVD： m测量模式 S/A P1↓③当连续测量不再需要时，可按F1（测量）键*2），测量模式为N次测量模当光电测距（EDM）正在工作时，再按F1（测量）键，模式转变为连续测量模式。
F1HR： 170°30′20″HD*[n ] <<mVD： m测量模式 S/A P1↓HR： 170°30′20″HD： 566.346 mVD： 89.678 m测量模式 S/A P1↓*1）在仪器开机时，测量模式可设置为N次测量模式或者连续测量模式，参阅“基本设置”。
*2）在测量中，要设置测量次数（N次），参阅“基本设置”。
五、标准测量（一）设置测站点可利用存中的坐标数据来设定或直接由键盘输入利用存中的坐标数据来设定（利用存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器（三）碎部测量：即进行待测点测量，并存储数据②按F1（输入）键，输入点号后*1）按F4确认F1输入点号F4点号 = PT-01编码 :镜高 : 0.000 m回退空格数字回车点号 = PT-01编码–>镜高 : 0.000 m输入查找测量同前③按同样方法输入编码，棱镜高*2)F1输入编码F4F1输入镜高F4点号 : PT-01编码 -> SOUTH镜高 : 1.200 m输入查找测量同前角度 *斜距坐标偏心④按F3（测量）键F3⑤照准目标点照准⑥按F1到F3中的一个键*3）例：F2（斜距）键开始测量数据被存储，显示屏变换到下一个镜点F2V： 90°00′00″HR： 0°00′00″SD* [n] <<< m>测量…< 完成>⑦输入下一个镜点数据并照准该点点号 ->PT-02编码 : SOUTH镜高 : 1.200 m输入查找测量同前⑧按F4（同前）键按照上一个镜点的测量方式进行测量测量数据被存储按同样方式继续测量按ESC键即可结束数据采集模式。
照准F4V： 90°00′00″HR： 0°00′00″SD* [n] <<< m>测量…< 完成>点号 ->PT-03编码 : SOUTH镜高 : 1.200 m输入查找测量同前*1）点编码可以通过输入编码库中的登记号来输入，为了显示编码库文件容，可按F2（查找）键。
*2）符号“*”表示先前的测量模式六、对边测量对边测量模式有两个功能。
1、MLM-1（A-B，A-C）：测量A-B，A-C，A-D……2、MLM-2（A-B，B-C）：测量A-B，B-C，C-D……必须设置仪器的方向角[例]MLM-1（A-B，A-C）MLM-2（A-B，B-C）模式的测量过程与MLM-1模式完成相同。
⑨照准棱镜B，按F1（测量）键显示仪器到棱镜B的平距（HD）照准BF1MLM-1 (A-B,A-C)<第二步>HD* << m测量镜高坐标设置MLM -1(A-B,A-C)<第二步>HD* 223.846 m测量镜高坐标设置⑩测量完毕，显示棱镜A与B之间的平距（dHD）和高差（dVD）F4MLM -1(A-B,A-C)dHD: 21.416 mdVD: 1. 256 m--- --- 平距 ---11、按键，可显示斜距（dSD）MLM-1 (A-B, A-C) dSD: 263.376 m HR : 10°09′30″--- --- 平距 ---12、测量A-C之间的距离，按F3（平距）*1）F3MLM-1 (A-B, A-C)<第二步>HD： m测量镜高坐标设置13、照准棱镜C，按F1（测量）键显示仪器到棱镜C的平距（HD）照准棱镜CF1MLM-1 (A-B,A-C)<第二步>HD： <<m测量镜高坐标设置14、测量完毕，显示棱镜A与C之间的平距（dHD）,高差(dVD) F4MLM-1 (A-B,A-C)dHD: 3.846 mdVD: 12. 256 m--- --- 平距 ---15、测量A-D之间的距离，重复操作步骤（12）-（14）*1）*1）按ESC键，可返回到上一个模式。
七、悬高测量为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线上的任一点，然后进行悬高测量。
1）有棱镜高（h）输入的情形（例：h=1.3m）操作过程操作显示①按MENU键，再按F4（P↓）键，进入第2页菜单MENUF4菜单 2 / 3F1：程序F2：格网因子F3：照明 P1↓2）没有棱镜高输入的情形八、点放样（一）设置测站点：可采用直接输入测站点坐标（二）设置后视点：可采用直接输入后视点坐标（三）实施放样：有两种方法可供选择，即通过点号调用存中的坐标值和直接键入坐标值例：调用存中的坐标值九．距离放样该功能可显示出测量的距离与输入的放样距离之差。
测量距离 - 放样距离=显示值放样时可选择平距（HD），高差（VD）和斜距（SD）中的任意一种放样模式十、面积计算该模式用于计算闭合图形的面积，面积计算有如下两种方法：1）用坐标数据文件计算面积2）用测量数据计算面积注意：如果图形边界线相互交叉，则面积不能正确计算。
混合坐标文件数据和测量数据来计算面积是不可能的。
面积计算所用的点数是没有限制的。
所计算的面积不能超过200000平方米或2000000平方英尺。
1）用坐标数据文件计算面积2)用测量数据计算面积。
