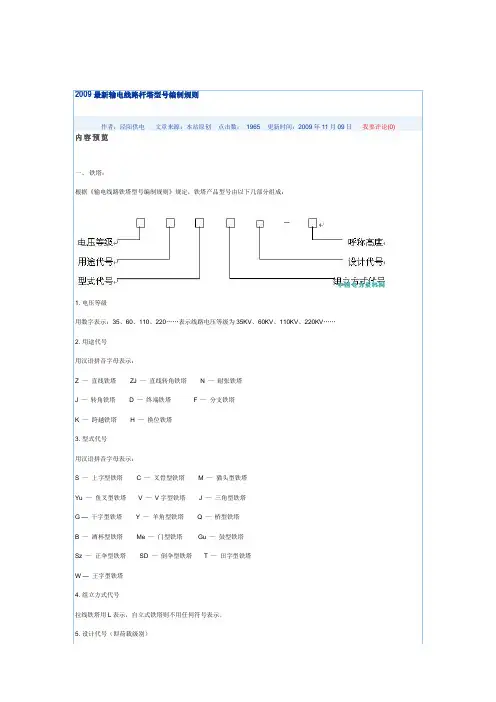

2009最新输电线路杆塔型号编制规则

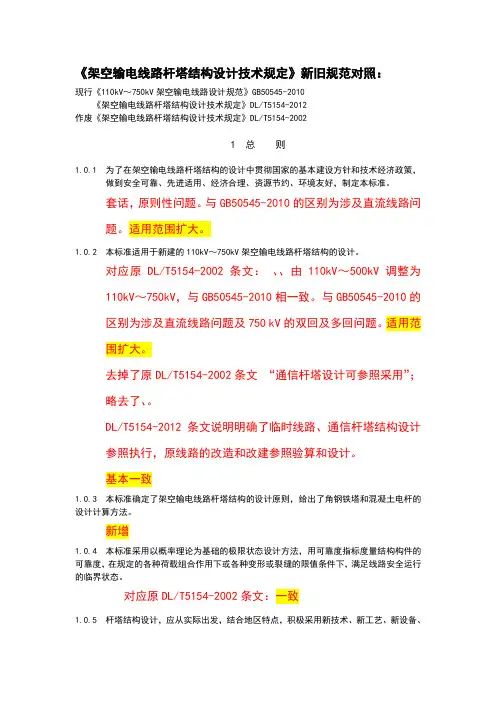

《架空输电线路杆塔结构设计技术规定》新旧规范对照：现行《110kV～750kV架空输电线路设计规范》GB50545-2010《架空输电线路杆塔结构设计技术规定》DL/T5154-2012作废《架空输电线路杆塔结构设计技术规定》DL/T5154-20021 总则1.0.1为了在架空输电线路杆塔结构的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本标准。

套话，原则性问题。

与GB50545-2010的区别为涉及直流线路问题。

适用范围扩大。

1.0.2 本标准适用于新建的110kV～750kV架空输电线路杆塔结构的设计。

对应原DL/T5154-2002条文：、、由110kV～500kV调整为110kV～750kV，与GB50545-2010相一致。

与GB50545-2010的区别为涉及直流线路问题及750 kV的双回及多回问题。

适用范围扩大。

去掉了原DL/T5154-2002条文“通信杆塔设计可参照采用”；略去了、。

DL/T5154-2012条文说明明确了临时线路、通信杆塔结构设计参照执行，原线路的改造和改建参照验算和设计。

基本一致1.0.3 本标准确定了架空输电线路杆塔结构的设计原则，给出了角钢铁塔和混凝土电杆的设计计算方法。

新增1.0.4 本标准采用以概率理论为基础的极限状态设计方法，用可靠度指标度量结构构件的可靠度，在规定的各种荷载组合作用下或各种变形或裂缝的限值条件下，满足线路安全运行的临界状态。

对应原DL/T5154-2002条文：一致1.0.5 杆塔结构设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

新增与GB50545-2010条文：一致。

1.0.6 杆塔结构设计采用新理论、新材料或新结构型式，当缺乏实践经验时，应经过试验验证。

对应原DL/T5154-2002条文：一致1.0.7 本标准规定了杆塔结构设计的基本要求，当本标准与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

输电线路铁塔型号编制规则中华人民共和国国家标准输电线路铁塔型号编制规则GB 2695—81 国家标准总局发布1982年2月1日实施中华人民共和国电力工业部提出鞍山铁塔厂铁塔研究所起草本标准适用于输电线路铁塔产品型号编制。

本标准所指的型号系以名称代号表达。

对通用设计或标准设计铁塔产品代号编制规则，由主管设计部门另行规定。

1 铁塔产品型号编制规则型号中的用途、型式、组立方式用汉语拼音字母表示；电压等级及设计序号用阿拉伯数字表示。

1.1 表示铁塔用途分类的代号Z——直线线塔ZJ------直线转角塔N——耐张塔 .J——转角塔.F——分支塔 .K——跨越塔.H——换位塔 .1.2 表示铁塔外形或导线、避雷线布置型式的代号S——上字型 .C——叉骨型.M——猫头型 .Yu ——鱼叉型.V—— V.字型J——三角型 .G——干字型.Y——羊角型 .Q——桥型 .B——酒杯.型Me——门型 .Gu——鼓型 .S Z——正伞型.T——田字型 .W——王字型 .1.3 表示铁塔组立方式的代号L——拉线式自立式可不表示。

1.4 表示线路电压的代号按电压等级分为：35、110、220、330、500、750（千伏）等。

5、按线路回路分为：双回路（S）、单回路（不表示）1.5 表示设计序号的代号1、2、3、..表示同类型号由1开始的设计序号。

2 铁塔产品型号的表示方法2.1 铁塔产品型号表示示例如下：铁塔产品型号表示示例：2.2 在一般正式公文、技术文件中书写型号时必须用全名，工厂为了生产上的方便，可以用缩写的简称。

附录型式的名称、代号命名规范注：自本标准实施之日起，原水利电力部基建司发下的《送电线路铁塔通用设计制图要求》“附录四铁塔名称代号”作废。

在野外看铁塔如何判别线路的电压等级大体的方法数绝缘子片数：海拔1000米以下悬垂：35KV的4片、110的7片、220的13片、330的17片、500的25片。

耐张的相应+1片，500KV+2片。

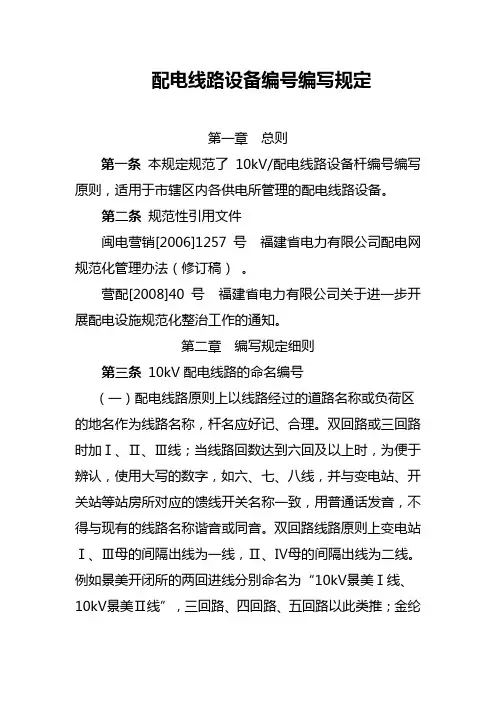

配电线路设备编号编写规定第一章总则第一条本规定规范了10kV/配电线路设备杆编号编写原则，适用于市辖区内各供电所管理的配电线路设备。

第二条规范性引用文件闽电营销[2006]1257号福建省电力有限公司配电网规范化管理办法（修订稿）。

营配[2008]40号福建省电力有限公司关于进一步开展配电设施规范化整治工作的通知。

第二章编写规定细则第三条10kV配电线路的命名编号（一）配电线路原则上以线路经过的道路名称或负荷区的地名作为线路名称，杆名应好记、合理。

双回路或三回路时加Ⅰ、Ⅱ、Ⅲ线；当线路回数达到六回及以上时，为便于辨认，使用大写的数字，如六、七、八线，并与变电站、开关站等站房所对应的馈线开关名称一致，用普通话发音，不得与现有的线路名称谐音或同音。

双回路线路原则上变电站Ⅰ、Ⅲ母的间隔出线为一线，Ⅱ、Ⅳ母的间隔出线为二线。

例如景美开闭所的两回进线分别命名为“10kV景美Ⅰ线、10kV景美Ⅱ线”，三回路、四回路、五回路以此类推；金纶集团的第六、七条进线分别命名为“10kV金纶六线、10kV 金纶七线”，八回路、九回路等以此类推。

10kV配电线路杆号需采用双重名称进行命名，10kV配电线路双重名称是指10kV配电线路名称与杆号，通用格式为“10kV+线路名称+#+杆号”。

（二）杆号原则上以正常运行方式下，离电源点最近的第一根电杆为1号杆，以递增的方式编号。

例如“10kV华达线#5杆”。

（三）在两杆、塔间新增加杆塔，为不致于使其后的杆塔编号发生较大的改动，可在两杆、塔中小号的杆塔名后增加甲、乙、丙加以区分（限五基及以下，五基以上该段前后杆号应重新调整编写），并做适当的调整，例如在华达线#5杆与华达线#6杆之间插入三基杆塔，应分别命名为“10kV 华达线#5甲杆、10kV华达线#5乙杆、10kV华达线#5丙杆”。

使有开关、刀闸、跌落保险等电气设备的杆号在字数上尽量少，原则上带设备的杆塔编号不带甲、乙、丙等。

（四）在两杆、塔间减少杆塔，则线路减少后的杆塔需重新进行命名。

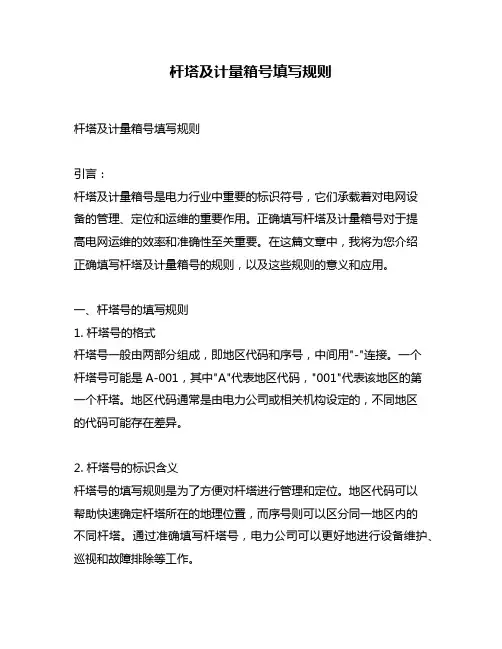

杆塔及计量箱号填写规则杆塔及计量箱号填写规则引言：杆塔及计量箱号是电力行业中重要的标识符号，它们承载着对电网设备的管理、定位和运维的重要作用。

正确填写杆塔及计量箱号对于提高电网运维的效率和准确性至关重要。

在这篇文章中，我将为您介绍正确填写杆塔及计量箱号的规则，以及这些规则的意义和应用。

一、杆塔号的填写规则1. 杆塔号的格式杆塔号一般由两部分组成，即地区代码和序号，中间用"-"连接。

一个杆塔号可能是A-001，其中"A"代表地区代码，"001"代表该地区的第一个杆塔。

地区代码通常是由电力公司或相关机构设定的，不同地区的代码可能存在差异。

2. 杆塔号的标识含义杆塔号的填写规则是为了方便对杆塔进行管理和定位。

地区代码可以帮助快速确定杆塔所在的地理位置，而序号则可以区分同一地区内的不同杆塔。

通过准确填写杆塔号，电力公司可以更好地进行设备维护、巡视和故障排除等工作。

3. 杆塔号的应用杆塔号通常在杆塔上进行标识，并与电网运维系统中的相关数据关联。

在实际操作中，工作人员可以通过杆塔号快速定位特定的杆塔，查找杆塔的技术参数、用电负荷、故障记录等信息，并及时采取相应的措施。

二、计量箱号的填写规则1. 计量箱号的格式计量箱号一般由地区代码、杆塔号和序号三部分组成，其中地区代码和杆塔号的格式与杆塔号的填写规则相同，序号用"_"连接。

一个计量箱号可能是A-001_01，其中"A-001"代表地区和杆塔号，"01"代表该杆塔下的第一个计量箱。

2. 计量箱号的标识含义计量箱号的填写规则是为了对电网中的计量设备进行管理和定位。

地区代码和杆塔号可以帮助确定计量箱所在地和所属杆塔，而序号则可以区分同一杆塔下的不同计量箱。

准确填写计量箱号可以帮助电力公司对计量设备的用电情况、功率负荷和用电特征进行监测和管理。

3. 计量箱号的应用计量箱号通常在计量箱上进行标识，并与电网运维系统中的相关数据关联。

8.分级
（1）门型直线电杆：1—适用于LGJ—150型；2—适用于LGJ—70型。
（2）其他杆型：1—适用于LGJ—70、LGJ—95型；2—适用于LGJ—120、LGJ张电杆，300mm等径，全高18m，0°~30°范围转角，适用于LGJ—70、LGJ—95型导线。
混凝土电杆的表示方法：梢径（或直径）*杆长*标准检验弯矩（或代号）*类型190-8-1210是普通钢筋混凝土电杆，190梢径，8m高，1210这里应该是代号因为检验弯矩一般都是几十KN，
sp-230-6是预应力电杆，sp是预应力的缩写，230mm直径，6m高水泥电杆的表示方法是（梢径或直径×长度）比如190-12，指的就是梢径190mm的直径，高12m一般只有直径大于300mm的才上下等直径，细的都是上细下粗的，有书可以供参考：GB/T4623—2006《环形混凝土电杆国家标准》
B —酒杯型铁塔Me —门型铁塔Gu —鼓型铁塔
Sz —正伞型铁塔SD —倒伞型铁塔T —田字型铁塔
W —王字型铁塔
4.组立方式代号
拉线铁塔用L表示，自立式铁塔则不用任何符号表示。
5.设计代号（即荷载级别）
用数字作下标表示：1、2、3……表示同型号的铁塔设计为第一级荷载、第二级荷载、第三级荷载……。
2.用途代号
用汉语拼音字母表示：
Z —直线铁塔ZJ —直线转角铁塔N —耐张铁塔
J —转角铁塔D —终端铁塔F —分支铁塔
K —跨越铁塔H —换位铁塔
3.型式代号
用汉语拼音字母表示：
S —上字型铁塔C —叉骨型铁塔M —猫头型铁塔
Yu —鱼叉型铁塔V — V字型铁塔J —三角型铁塔
G —干字型铁塔Y —羊角型铁塔Q —桥型铁塔
直线单柱电杆及A型直线电杆

配电线路设备编号编写规定第一章总则第一条本规定规范了10kV/0.4kV配电线路设备杆编号编写原则，适用于市辖区内各供电所管理的配电线路设备。

第二条规范性引用文件闽电营销[2006]1257号福建省电力有限公司配电网规范化管理办法（修订稿）。

营配[2008]40号福建省电力有限公司关于进一步开展配电设施规范化整治工作的通知。

第二章编写规定细则第三条10kV配电线路的命名编号（一）配电线路原则上以线路经过的道路名称或负荷区的地名作为线路名称，杆名应好记、合理。

双回路或三回路时加Ⅰ、Ⅱ、Ⅲ线；当线路回数达到六回及以上时，为便于辨认，使用大写的数字，如六、七、八线，并与变电站、开关站等站房所对应的馈线开关名称一致，用普通话发音，不得与现有的线路名称谐音或同音。

双回路线路原则上变电站Ⅰ、Ⅲ母的间隔出线为一线，Ⅱ、Ⅳ母的间隔出线为二线。

例如景美开闭所的两回进线分别命名为“10kV景美Ⅰ线、10kV景美Ⅱ线”，三回路、四回路、五回路以此类推；金纶集团的第六、七条进线分别命名为“10kV金纶六线、10kV 金纶七线”，八回路、九回路等以此类推。

10kV配电线路杆号需采用双重名称进行命名，10kV配电线路双重名称是指10kV配电线路名称与杆号，通用格式为“10kV+线路名称+#+杆号”。

（二）杆号原则上以正常运行方式下，离电源点最近的第一根电杆为1号杆，以递增的方式编号。

例如“10kV华达线#5杆”。

（三）在两杆、塔间新增加杆塔，为不致于使其后的杆塔编号发生较大的改动，可在两杆、塔中小号的杆塔名后增加甲、乙、丙加以区分（限五基及以下，五基以上该段前后杆号应重新调整编写），并做适当的调整，例如在华达线#5杆与华达线#6杆之间插入三基杆塔，应分别命名为“10kV 华达线#5甲杆、10kV华达线#5乙杆、10kV华达线#5丙杆”。

使有开关、刀闸、跌落保险等电气设备的杆号在字数上尽量少，原则上带设备的杆塔编号不带甲、乙、丙等。

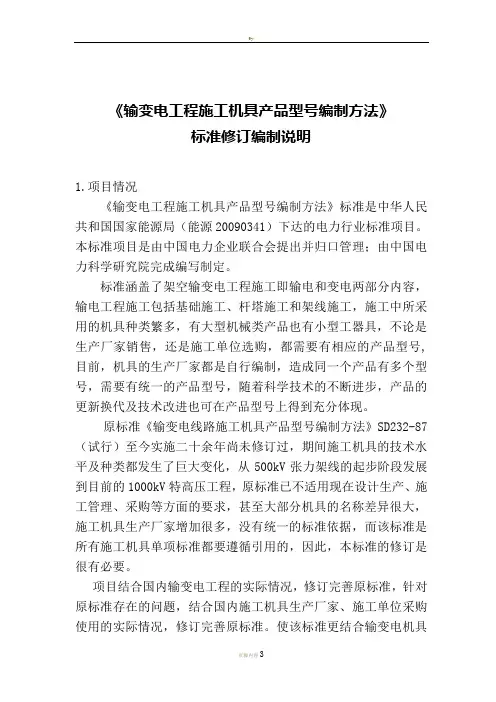

《输变电工程施工机具产品型号编制方法》标准修订编制说明1.项目情况《输变电工程施工机具产品型号编制方法》标准是中华人民共和国国家能源局（能源20090341）下达的电力行业标准项目。

本标准项目是由中国电力企业联合会提出并归口管理；由中国电力科学研究院完成编写制定。

标准涵盖了架空输变电工程施工即输电和变电两部分内容，输电工程施工包括基础施工、杆塔施工和架线施工，施工中所采用的机具种类繁多，有大型机械类产品也有小型工器具，不论是生产厂家销售，还是施工单位选购，都需要有相应的产品型号,目前，机具的生产厂家都是自行编制，造成同一个产品有多个型号，需要有统一的产品型号，随着科学技术的不断进步，产品的更新换代及技术改进也可在产品型号上得到充分体现。

原标准《输变电线路施工机具产品型号编制方法》SD232-87（试行）至今实施二十余年尚未修订过，期间施工机具的技术水平及种类都发生了巨大变化，从500kV张力架线的起步阶段发展到目前的1000kV特高压工程，原标准已不适用现在设计生产、施工管理、采购等方面的要求，甚至大部分机具的名称差异很大，施工机具生产厂家增加很多，没有统一的标准依据，而该标准是所有施工机具单项标准都要遵循引用的，因此，本标准的修订是很有必要。

项目结合国内输变电工程的实际情况，修订完善原标准，针对原标准存在的问题，结合国内施工机具生产厂家、施工单位采购使用的实际情况，修订完善原标准。

使该标准更结合输变电机具产品实际，具有全面性、实用性和可操作性。

以满足行业内制定机具标准的需要；满足统一施工机具产品型号，便于施工单位选用的需要。

标准的修定，以简明易懂、便于操作为原则，同时又具备行业标准的管理水准标准内容将体现出电力行业标准化管理水平的先进性，将对行业标准化管理水平的提升起到积极的促进作用。

2.编写工作简介本标准在制定过程中，广泛了解全国送变电及供电施工单位对施工机具型号编制方法的要求；收集国内外输变电施工机具资料（包括生产厂家等）：查询国内外有关标准，在整理汇总收集资料的基础上，编写“标准大纲”征求意见及确定后，2010年2月完成了标准的初稿；2010年4月5日召开行业专家会议对初稿进行讨论审查，后形成了征求意见稿。

11
基础连接······················································································································································ 38
Q / GDW ××× — 2009 ICS 29.240
Q/GDW
国家电网公司企业标准
Q / GDW ห้องสมุดไป่ตู้91— 2009
输电线路钢管塔构造设计规定
Technical regulation for conformation design of steel tubular towers of transmission lines
10.1 横担与塔身连接构造 ·······························································································································································31 10.2 变坡处节点构造 ·······································································································································································33 10.3 导、地线挂点构造 ···································································································································································34 10.4 球节点设计及构造 ···································································································································································35

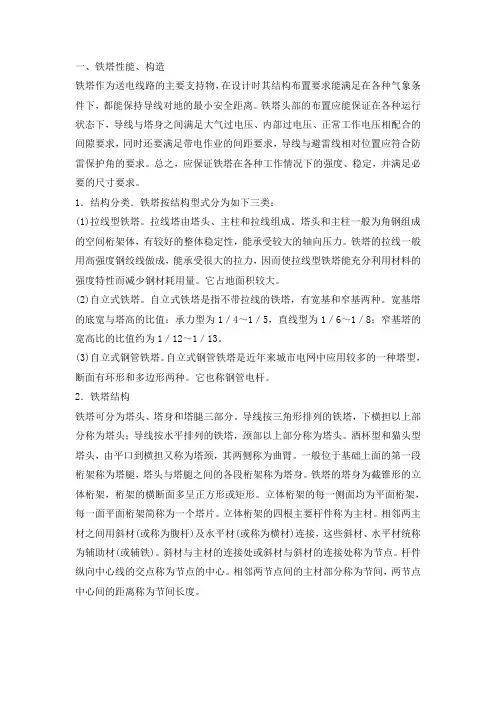

一、铁塔性能、构造铁塔作为送电线路的主要支持物，在设计时其结构布置要求能满足在各种气象条件下，都能保持导线对地的最小安全距离。

铁塔头部的布置应能保证在各种运行状态下，导线与塔身之间满足大气过电压、内部过电压、正常工作电压相配合的间隙要求，同时还要满足带电作业的间距要求，导线与避雷线相对位置应符合防雷保护角的要求。

总之，应保证铁塔在各种工作情况下的强度、稳定，并满足必要的尺寸要求。

1．结构分类．铁塔按结构型式分为如下三类：(1)拉线型铁塔。

拉线塔由塔头、主柱和拉线组成。

塔头和主柱一般为角钢组成的空间桁架体，有较好的整体稳定性，能承受较大的轴向压力。

铁塔的拉线一般用高强度钢绞线做成，能承受很大的拉力，因而使拉线型铁塔能充分利用材料的强度特性而减少钢材耗用量。

它占地面积较大。

(2)自立式铁塔。

自立式铁塔是指不带拉线的铁塔，有宽基和窄基两种。

宽基塔的底宽与塔高的比值：承力型为1／4～1／5，直线型为1／6～1／8；窄基塔的宽高比的比值约为1／12～1／13。

(3)自立式钢管铁塔。

自立式钢管铁塔是近年来城市电网中应用较多的一种塔型，断面有环形和多边形两种。

它也称钢管电杆。

2．铁塔结构铁塔可分为塔头、塔身和塔腿三部分。

导线按三角形排列的铁塔，下横担以上部分称为塔头；导线按水平排列的铁塔，颈部以上部分称为塔头。

酒杯型和猫头型塔头，由平口到横担又称为塔颈，其两侧称为曲臂。

一般位于基础上面的第一段桁架称为塔腿，塔头与塔腿之间的各段桁架称为塔身。

铁塔的塔身为截锥形的立体桁架，桁架的横断面多呈正方形或矩形。

立体桁架的每一侧面均为平面桁架，每一面平面桁架简称为一个塔片。

立体桁架的四根主要杆件称为主材。

相邻两主材之间用斜材(或称为腹杆)及水平材(或称为横材)连接，这些斜材、水平材统称为辅助材(或辅铁)。

斜材与主材的连接处或斜材与斜材的连接处称为节点。

杆件纵向中心线的交点称为节点的中心。

相邻两节点间的主材部分称为节间，两节点中心间的距离称为节间长度。

国家电网公司电力安全工作规程（线路部分）2009年07月29日目录1 总则2 保证安全的组织措施2.1 在电力线路上工作，保证安全的组织措施2.2 现场勘察制度2.3 工作票制度2.4 工作许可制度2.5 工作监护制度2.6 工作间断制度2.7 工作终结和恢复送电制度3 保证安全的技术措施3.1 在电力线路上工作，保证安全的技术措施3.2 停电3.3 验电3.4 装设接地线3.5 使用个人保安线3.6 悬挂标示牌和装设遮栏(围栏)4 线路运行和维护4.1 线路巡视4.2 倒闸操作4.3 测量工作4.4 砍剪树木5 邻近带电导线的工作5.1 在带电线路杆塔上的工作5.2 邻近或交叉其他电力线路的工作5.3 同杆塔架设多回线路中部分线路停电的工作5.4 邻近高压线路感应电压的防护6 线路施工6.1 坑洞开挖与爆破6.2 杆塔上作业6.3 杆塔施工6.4 放线、紧线与撤线7 高处作业8 起重与运输8.1 一般注意事项8.2 起重设备一般规定8.3 人工搬运9 配电设备上的工作9.1 配电设备上工作的一般规定9.2 架空绝缘导线作业9.3 装表接电10 带电作业10.1 一般规定10.2 一般安全技术措施10.3 等电位作业10.4 带电断、接引线10.5 带电短接设备10.6 带电清扫机械作业10.7 高架绝缘斗臂车作业10.8 保护间隙10.9 带电检测绝缘子10.10 配电带电作业10.11 低压带电作业10.12 带电作业工具的保管、使用和试验11 施工机具和安全工器具的使用、保管、检查和试验11.1 一般规定11.2 施工机具的使用要求11.3 施工机具的保管、检查和试验11.4 安全工器具的保管、使用、检查和试验12 电力电缆工作12.1 电力电缆工作的基本要求12.2 电力电缆作业时的安全措施13 一般安全措施13.1 一般注意事项13.2 设备的维护13.3 一般电气安全注意事项13.4 工具的使用13.5 焊接、切割13.6 动火工作附录附录A 现场勘察记录格式附录B 电力线路第一种工作票格式附录C 电力电缆第一种工作票格式附录D 电力线路第二种工作票格式附录E 电力电缆第二种工作票格式附录F 电力线路带电作业工作票格式附录G 电力线路事故应急抢修单格式附录H 电力线路工作任务单格式附录I 电力线路倒闸操作票格式附录J 标示牌式样附录K 带电作业高架绝缘斗臂车电气试验标准表附录L 绝缘安全工器具试验项目、周期和要求附录M 登高工器具试验标准表附录N 起重机具检查和试验周期、质量参考标准附录O线路一级动火工作票格式附录P 线路二级动火工作票格式附录Q 动火管理级别的划定附录R紧急救护法1 总则1.1 为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定本规程。

（2009年版）国家电网公司物资采购标准杆塔卷（第二批）刘振亚主编国家电网公司颁布中国电力出版社卷目录序前言铁 塔 册10kV～750kV输电线路铁塔通用技术规范（编号：1401005-0000-00） (1)10kV～750kV输电线路铁塔专用技术规范（编号：1401005-0000-01） (21)66kV 、110kV 导、地线通用技术规范110kV～750kV 输电线路铁塔通用技术规范（编号：1401005-0000-00）国家电网公司物资采购标准（2009年版） 杆塔卷（第二批）铁 塔 册国家电网公司物资采购标准（2009年版）杆塔卷（第二批）铁塔册本规范对应的专用技术规范目录序号名 称编 号1 10kV～750kV输电线路铁塔专用技术规范1401005−0000−01 210kV～750kV输电线路铁塔通用技术规范10kV～750kV输电线路铁塔采购标准技术规范使用说明1．本标准技术规范分为通用部分、专用部分。

2．项目单位根据需求选择所需输电线路铁塔的类型技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3．项目单位应按实际要求填写货物需求明细表和塔型一览图。

如确实需要改动以下部分，项目单位应填写专用部分技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；经标书审查会同意后，对专用部分的修改形成技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

5．投标人逐项响应技术规范专用部分中相应内容。

填写投标人响应部分，应严格按招标文件技术规范要求填写相应的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写技术偏差表外，必要时应提供相应试验报告。

3国家电网公司物资采购标准（2009年版）杆塔卷（第二批）铁塔册目 次10kV～750kV输电线路铁塔采购标准技术规范使用说明 (3)1总则 (5)1.1一般规定 (5)1.2投标人应提供的资格文件 (5)1.3工作范围 (6)1.4标准和规范 (6)1.5必须提交的技术数据和信息 (7)1.6交货 (8)2铁塔加工技术要求和性能参数 (8)2.1概述 (8)2.2技术要求和性能参数 (8)2.3紧固件、防松、防卸装置 (17)2.4其他技术说明 (17)2.5产品质量合格证 (18)2.6标志、包装、运输 (18)2.7工厂检验和监造 (18)2.8技术服务 (19)附录A供货业绩 (19)附录B主要生产设备清单 (20)附录C主要试验设备清单 (20)附录D零部件、焊接件检测抽样方案 (20)410kV ～750kV 输电线路铁塔通用技术规范51 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

中华人民共和国国家标准输电线路铁塔型号编制规则 GB 2695—81国家标准总局发布 1982年2月1日实施 中华人民共和国电力工业部提出 鞍山铁塔厂铁塔研究所起草本标准适用于输电线路铁塔产品型号编制。

本标准所指的型号系以名称代号表达。

对通用设计或标准设计铁塔产品代号编制规则，由主管设计部门另行规定。

1 铁塔产品型号编制规则型号中的用途、型式、组立方式用汉语拼音字母表示；电压等级及设计序号用阿拉伯数字表示。

1.1 表示铁塔用途分类的代号Z ——线塔直•Z J ——塔角线转直••N ——张塔耐•J ——塔角转•D ——塔端终•F ——支塔分•K ——越塔跨•H ——位塔换•1.2 表示铁塔外形或导线、避雷线布置型式的代号S ——字型上•C ——骨型叉•M ——头型猫•Y u ——叉型鱼•V ——字型•VJ ——型角三•G ——字型干•Y ——角型羊•Q ——型桥 •B ——型杯酒•M e ——型门 •G u ——型鼓 •S Z ——型伞正•S D ——型伞倒•T ——字型田•W ——字型王•1.3 表示铁塔组立方式的代号L ——拉线式自立式可不表示。

1.4 表示线路电压的代号35、60、110、……分别表示线路电压为35kV 、60kV 、110kV 、……。

1.5 表示设计序号的代号1、2、3、……表示同类型号由1开始的设计序号。

2 铁塔产品型号的表示方法2.1 铁塔产品型号表示示例如下：铁塔产品型号表示示例：2.2 在一般正式公文、技术文件中书写型号时必须用全名，工厂为了生产上的方便，可以用缩写的简称。

附录型式的名称、代号命名规范_________________注：自本标准实施之日起，原水利电力部基建司发下的《送电线路铁塔通用设计制图要求》“附录四铁塔名称代号”作废。

输电线路铁塔型号编制规则输电线路铁塔型号编制规则中华⼈民共和国国家标准输电线路铁塔型号编制规则GB 2695—81 国家标准总局发布1982年2⽉1⽇实施中华⼈民共和国电⼒⼯业部提出鞍⼭铁塔⼚铁塔研究所起草本标准适⽤于输电线路铁塔产品型号编制。

本标准所指的型号系以名称代号表达。

对通⽤设计或标准设计铁塔产品代号编制规则，由主管设计部门另⾏规定。

1 铁塔产品型号编制规则型号中的⽤途、型式、组⽴⽅式⽤汉语拼⾳字母表⽰；电压等级及设计序号⽤阿拉伯数字表⽰。

1.1 表⽰铁塔⽤途分类的代号Z——直线线塔ZJ------直线转⾓塔N——耐张塔 .J——转⾓塔.F——分⽀塔 .K——跨越塔.H——换位塔 .1.2 表⽰铁塔外形或导线、避雷线布置型式的代号S——上字型 .C——叉⾻型.M——猫头型 .Yu ——鱼叉型.V—— V.字型J——三⾓型 .G——⼲字型.Y——⽺⾓型 .Q——桥型 .B——酒杯.型Me——门型 .Gu——⿎型 .S Z——正伞型.T——⽥字型 .W——王字型 .1.3 表⽰铁塔组⽴⽅式的代号L——拉线式⾃⽴式可不表⽰。

1.4 表⽰线路电压的代号按电压等级分为：35、110、220、330、500、750（千伏）等。

5、按线路回路分为：双回路（S）、单回路（不表⽰）1.5 表⽰设计序号的代号1、2、3、..表⽰同类型号由1开始的设计序号。

2 铁塔产品型号的表⽰⽅法2.1 铁塔产品型号表⽰⽰例如下：铁塔产品型号表⽰⽰例：2.2 在⼀般正式公⽂、技术⽂件中书写型号时必须⽤全名，⼯⼚为了⽣产上的⽅便，可以⽤缩写的简称。

附录型式的名称、代号命名规范注：⾃本标准实施之⽇起，原⽔利电⼒部基建司发下的《送电线路铁塔通⽤设计制图要求》“附录四铁塔名称代号”作废。

在野外看铁塔如何判别线路的电压等级⼤体的⽅法数绝缘⼦⽚数：海拔1000⽶以下悬垂：35KV的4⽚、110的7⽚、220的13⽚、330的17⽚、500的25⽚。

电力电杆编号标准
电力电杆编号标准依据地区和国家的不同而有所差异。

以下是中国电力电杆编号标准的示例：
在中国，国家电网公司（State Grid Corporation of China）实施的电力电杆编号标准是《电力线路工程编号管理规定》（SG/T 3027-2018）。

该标准规定了电力线路工程中电杆的编号规则和管理要求。

根据该标准，在电力线路工程中，电杆编号包括以下几个要素：
1. 地区代码：表示电杆所在的地区或区域。

2. 线路代码：表示电杆所属的线路或电网。

3. 杆塔类型代码：表示电杆的类型，如木质杆、钢管杆等。

4. 杆塔序号：表示电杆在该线路中的顺序号。

5. 分段序号：表示电杆在分段中的顺序号。

电力电杆的编号可以根据上述要素进行组合，以实现对电杆的唯一标识和管理。

不同地区和国家可能有不同的电力电杆编号标准，具体的编号规则和要求可能会有所不同。

因此，实际电力电杆编号应根据当地的规范和要求进行遵循和执行。

如有需要，建议参考当地的电力行业标准或与相关电力公司进行咨询。

常规杆塔型号表示方法2009-04-23 12:04分类：默认分类字号：大大中中小小常规杆塔型号表示方法：（1）按杆塔用途分类代号含义：Z——直线杆塔D——终端杆塔ZJ——直线转角杆塔F——分支杆塔N——耐张杆塔K——跨越杆塔J——转角杆塔H——换位杆塔（2）按杆塔外形或导线布置型式代号含义：S——上字型SZ——正伞型C——叉骨型（鸟骨型）SD——倒伞型M——猫头型T——田字型V——V字型W——王字型J——三角型A——A字型G——干字型Me——门型Y——羊角型Gu——鼓型B——酒杯型（3）杆塔材料和结构代号含义：G——钢筋混凝土电杆T——自立式铁塔X——拉线式铁塔（4）分级代号含义同一种杆塔型式按荷重不同进行分级，其分级代号用角注1、2、3……表示。

（5）高度代号含义杆塔高度是指横担对地面的距离（m），称为呼称高，一般用数字表示。

（6）铁塔型号表示方法铁塔型号由字母及数字共六个部分组成：220ZBT1-33上例中表示，该塔为220kV直线酒杯型自立铁塔，第一级呼称高33m。

杆塔型号及杆段编号一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式自立式可不表示。

(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。

一、铁塔性能、构造铁塔作为送电线路的主要支持物，在设计时其结构布置要求能满足在各种气象条件下，都能保持导线对地的最小安全距离。

铁塔头部的布置应能保证在各种运行状态下，导线与塔身之间满足大气过电压、内部过电压、正常工作电压相配合的间隙要求，同时还要满足带电作业的间距要求，导线与避雷线相对位置应符合防雷保护角的要求。

总之，应保证铁塔在各种工作情况下的强度、稳定，并满足必要的尺寸要求。

1．结构分类．铁塔按结构型式分为如下三类：(1)拉线型铁塔。

拉线塔由塔头、主柱和拉线组成。

塔头和主柱一般为角钢组成的空间桁架体，有较好的整体稳定性，能承受较大的轴向压力。

铁塔的拉线一般用高强度钢绞线做成，能承受很大的拉力，因而使拉线型铁塔能充分利用材料的强度特性而减少钢材耗用量。

它占地面积较大。

(2)自立式铁塔。

自立式铁塔是指不带拉线的铁塔，有宽基和窄基两种。

宽基塔的底宽与塔高的比值：承力型为1／4～1／5，直线型为1／6～1／8；窄基塔的宽高比的比值约为1／12～1／13。

(3)自立式钢管铁塔。

自立式钢管铁塔是近年来城市电网中应用较多的一种塔型，断面有环形和多边形两种。

它也称钢管电杆。

2．铁塔结构铁塔可分为塔头、塔身和塔腿三部分。

导线按三角形排列的铁塔，下横担以上部分称为塔头；导线按水平排列的铁塔，颈部以上部分称为塔头。

酒杯型和猫头型塔头，由平口到横担又称为塔颈，其两侧称为曲臂。

一般位于基础上面的第一段桁架称为塔腿，塔头与塔腿之间的各段桁架称为塔身。

铁塔的塔身为截锥形的立体桁架，桁架的横断面多呈正方形或矩形。

立体桁架的每一侧面均为平面桁架，每一面平面桁架简称为一个塔片。

立体桁架的四根主要杆件称为主材。

相邻两主材之间用斜材(或称为腹杆)及水平材(或称为横材)连接，这些斜材、水平材统称为辅助材(或辅铁)。

斜材与主材的连接处或斜材与斜材的连接处称为节点。

杆件纵向中心线的交点称为节点的中心。

相邻两节点间的主材部分称为节间，两节点中心间的距离称为节间长度。

常用拉线杆塔－安装规范

楼面塔： 主杆用M16(或M20)的膨胀钉牢靠固定在楼面的梁（柱）或承重墙 上，不允许在隔热层或板面上进行基础施工。 钻孔处须先填满防水油膏，在安装好膨胀螺栓后必须再次使用防水 油膏覆盖膨胀螺栓，进行防水处理后用混凝土按规范要求规格制作 基墩（封包）。
地面塔 土质（或风化石）环境：主杆基础应先打下四（3根）根钎桩，再 焊接基础夹具，浇筑C20混凝土并按规格制作混凝土基墩。


拉线塔－地锚和避雷引下线

地锚安装




拉线地锚必须安装在天面或现浇混凝土构件上（梁、柱），安装在墙上的，必 须做防锈处理。 同一方向多层拉线的拉锚应不共点，保证有两个或以上拉锚。 楼面塔和石山地质，用膨胀钉作为锚固基座时，钻孔不得过大，孔深足够深， 以确保膨胀钉牢固可靠。预锚件孔所有能够安装膨胀钉的，必须安装膨胀钉。 膨胀钉安装在楼面的(防止打穿楼面)，钻孔处须先填满防水油膏，在安装好膨 胀螺栓后必须再次使用防水油膏覆盖膨胀螺栓，进行防水处理后用混凝土按规 范要求规格制作基墩（封包）。 拉线地锚实际出土点与正确出土点之间的偏差不大于50mm 拉线地锚应埋设端正，不得有偏斜，地锚的拉线盘与拉线垂直。
