杆塔选型高度形式基础文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。

同时还要求线路有与杆高相配合的适当的档距。

一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。

图4-1杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f m＋h＋Δh（4-1）式中H?一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f m?一导线可能最大弧垂（m）；h?一导线对地面最小允许距离，也叫“限距”（m）；Δh?一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。

表4-2定位裕度2．可能最大弧垂f m?可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。

在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。

当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。

重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际可能达到的最高温度计算。

送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70℃的情况计算。

3．导线与地面的距离?在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。

?表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。

导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。

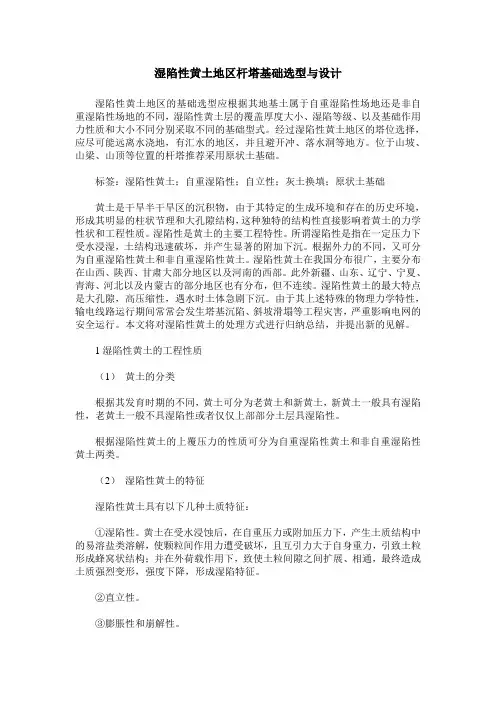

湿陷性黄土地区杆塔基础选型与设计湿陷性黄土地区的基础选型应根据其地基土属于自重湿陷性场地还是非自重湿陷性场地的不同，湿陷性黄土层的覆盖厚度大小、湿陷等级、以及基础作用力性质和大小不同分别采取不同的基础型式。

经过湿陷性黄土地区的塔位选择，应尽可能远离水浇地，有汇水的地区，并且避开冲、落水洞等地方。

位于山坡、山梁、山顶等位置的杆塔推荐采用原状土基础。

标签：湿陷性黄土；自重湿陷性；自立性；灰土换填；原状土基础黄土是干旱半干旱区的沉积物，由于其特定的生成环境和存在的历史环境，形成其明显的柱状节理和大孔隙结构，这种独特的结构性直接影响着黄土的力学性状和工程性质。

湿陷性是黄土的主要工程特性。

所谓湿陷性是指在一定压力下受水浸湿，土结构迅速破坏，并产生显著的附加下沉。

根据外力的不同，又可分为自重湿陷性黄土和非自重湿陷性黄土。

湿陷性黄土在我国分布很广，主要分布在山西、陕西、甘肃大部分地区以及河南的西部。

此外新疆、山东、辽宁、宁夏、青海、河北以及内蒙古的部分地区也有分布，但不连续。

湿陷性黄土的最大特点是大孔隙，高压缩性，遇水时土体急剧下沉。

由于其上述特殊的物理力学特性，输电线路运行期间常常会发生塔基沉陷、斜坡滑塌等工程灾害，严重影响电网的安全运行。

本文将对湿陷性黄土的处理方式进行归纳总结，并提出新的见解。

1湿陷性黄土的工程性质（1）黄土的分类根据其发育时期的不同，黄土可分为老黄土和新黄土，新黄土一般具有湿陷性，老黄土一般不具湿陷性或者仅仅上部部分土层具湿陷性。

根据湿陷性黄土的上覆压力的性质可分为自重湿陷性黄土和非自重湿陷性黄土两类。

（2）湿陷性黄土的特征湿陷性黄土具有以下几种土质特征：①湿陷性。

黄土在受水浸蚀后，在自重压力或附加压力下，产生土质结构中的易溶盐类溶解，使颗粒间作用力遭受破坏，且互引力大于自身重力，引致土粒形成蜂窝状结构；并在外荷载作用下，致使土粒间隙之间扩展、相通，最终造成土质强烈变形，强度下降，形成湿陷特征。

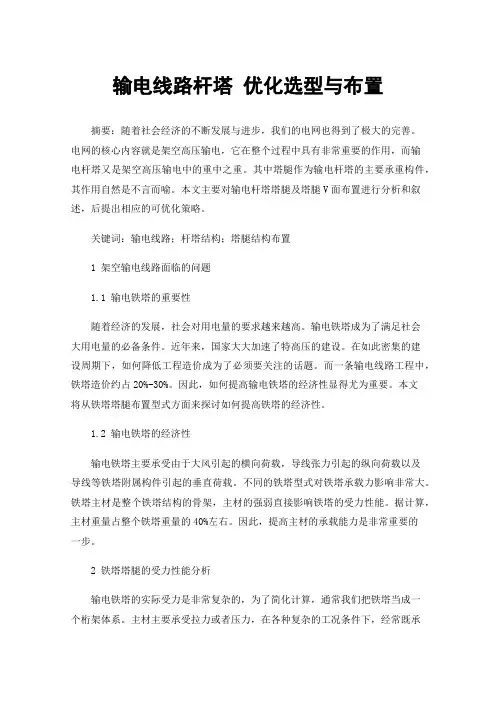

输电线路杆塔优化选型与布置摘要：随着社会经济的不断发展与进步，我们的电网也得到了极大的完善。

电网的核心内容就是架空高压输电，它在整个过程中具有非常重要的作用，而输电杆塔又是架空高压输电中的重中之重。

其中塔腿作为输电杆塔的主要承重构件，其作用自然是不言而喻。

本文主要对输电杆塔塔腿及塔腿V面布置进行分析和叙述，后提出相应的可优化策略。

关键词：输电线路；杆塔结构；塔腿结构布置1 架空输电线路面临的问题1.1 输电铁塔的重要性随着经济的发展，社会对用电量的要求越来越高。

输电铁塔成为了满足社会大用电量的必备条件。

近年来，国家大大加速了特高压的建设。

在如此密集的建设周期下，如何降低工程造价成为了必须要关注的话题。

而一条输电线路工程中，铁塔造价约占20%-30%。

因此，如何提高输电铁塔的经济性显得尤为重要。

本文将从铁塔塔腿布置型式方面来探讨如何提高铁塔的经济性。

1.2 输电铁塔的经济性输电铁塔主要承受由于大风引起的横向荷载，导线张力引起的纵向荷载以及导线等铁塔附属构件引起的垂直荷载。

不同的铁塔型式对铁塔承载力影响非常大。

铁塔主材是整个铁塔结构的骨架，主材的强弱直接影响铁塔的受力性能。

据计算，主材重量占整个铁塔重量的40%左右。

因此，提高主材的承载能力是非常重要的一步。

2 铁塔塔腿的受力性能分析输电铁塔的实际受力是非常复杂的，为了简化计算，通常我们把铁塔当成一个桁架体系。

主材主要承受拉力或者压力，在各种复杂的工况条件下，经常既承受拉力作用又承受压力作用。

根据《架空输电线路杆塔结构设计技术规定》(DL/T 5154-2012)第6.1.2规定：式中：N——轴心压力设计值(N)；——轴心受压构件稳定系数；A——构件毛截面面积；——压杆稳定强度折减系数；——钢材的强度设计值。

其中为构件稳定系数，主要取决于受压构件的长细比，长细比越大，则越小，构件所能承受的受压稳定承载力就越小。

当构件承受拉力作用时，构件的强度承载力与并无关系。

精心整理
输电线路杆塔型号编制规则
一、铁塔：
根据《输电线路铁塔型号编制规则》规定，铁塔产品型号由以下几部分组成：
1.
……2.
Z
J
K
3.
S
Yu
G
B
Sz
W
4.
5.
~90°转
6.呼称高度
呼称高度用数字表示最低一个横担到地面的高度。

《输电线路铁塔型号编制规则》还规定，在一般正式公文、技术文件中书写型号时必须用全称，工厂生产上的方便，可以用缩写的简称。

二、钢筋混凝土电杆
1.直线单柱电杆及A型直线电杆
2. 门型直线电杆
3. 4. N 5. S
6. B Bb
7. 30
8. 分级
（1） （2）
例如：60NA3018—30°—1电杆表示60KV ，A 型耐张电杆，300mm 等径，全高18m ，0°~30°范围转角，适用于LGJ —70、LGJ —95型导线。

附表
电压等级 杆型形状 顶径
横担型式 弯矩 全高
□□□□□□。

电线杆工程初步设计方案中的杆塔型号与尺寸选择本文将讨论电线杆工程初步设计方案中的杆塔型号与尺寸选择。

为确保电线杆工程的稳定性和安全性，正确选择合适的杆塔型号和尺寸至关重要。

第一部分：杆塔型号选择在电线杆工程初步设计方案中，选用合适的杆塔型号是必要的。

不同的电线杆工程会有不同的要求和条件，例如输电线路、电话线路、光纤通信等等。

因此，在选择杆塔型号时，需要考虑以下几个因素：1.1 载荷要求：根据电线杆所承载的线缆或设备的重量，以及外部环境因素（如风压、冰厚等）确定所需的载荷能力。

不同杆塔型号具有不同的承载能力，因此需要根据实际情况进行评估和选择。

1.2 地形条件：根据电线杆所处地区的地形条件，选择适合的杆塔型号。

例如，在山区或海边地区，需要考虑到地震、风力、海水腐蚀等因素，选择具有较强抗震、防风、耐腐蚀性能的杆塔。

1.3 经济性：在满足承载要求和地形条件的前提下，尽量选择经济实用的杆塔型号。

对于较短跨距、较小荷载的电线杆工程，可以选择较为轻型、便宜的杆塔类型，以降低成本。

第二部分：杆塔尺寸选择除了杆塔型号的选择外，正确的杆塔尺寸也是电线杆工程初步设计方案中的重要一环。

合适的杆塔尺寸可以确保电线杆工程的稳定性和安全性。

2.1 跨距：根据电线杆所跨越的距离来确定杆塔的尺寸。

一般来说，跨越较长距离的电线杆需要使用较高、较大型的杆塔，以提供足够的承载能力和稳定性。

2.2 杆高：根据电线杆所要达到的高度确定杆塔的尺寸。

电线杆的高度一般受到城市规划、施工条件、设备要求等多种因素的限制。

在选择杆高时需要综合考虑，以满足实际需求。

2.3 杆塔材料：根据电线杆所处环境和使用要求，选择合适的杆塔材料。

常见的杆塔材料有钢材、混凝土、木材等。

根据实际情况，选择材料具有良好的耐久性和抗腐蚀性能。

总结：在电线杆工程初步设计方案中，正确选择合适的杆塔型号和尺寸是确保工程稳定性和安全性的关键。

选择杆塔型号时需要考虑载荷要求、地形条件和经济性等因素，而选择杆塔尺寸则需要考虑跨距、杆高和杆塔材料等因素。

第四节 杆塔头部尺寸设计
杆塔设计应作到安全、经济、美观。杆塔头部尺 寸的决定是否得当，是杆塔结构设计经济、合理 的重要因素之一。如果杆塔头部设计过大，在导 线出现不平衡张力（如断线、不均匀覆冰或脱冰 等）时，会增加塔身的扭矩以及对横担的弯矩。 避雷线支架设计的过高会增大塔身的弯矩，加大 使用材料规格，浪费材料。同时使线路走廊宽度 增大，电磁污染环境加大。如果杆塔头部设计过 小，又会对线路安全运行以及带电检修等带来不 便等。
三、从杆塔有无拉线的角度来比较
有拉线杆塔比无拉线杆塔有以下优点： 有拉线杆塔比无拉线杆塔有以下优点： 有拉线杆塔承受的弯矩较小，所以节约钢材、 （1）有拉线杆塔承受的弯矩较小，所以节约钢材、 水泥等材料和投资，在超高压线路中更为显著， 水泥等材料和投资，在超高压线路中更为显著，因 此国内外多采用之。 此国内外多采用之。 一般情况下杆塔基础无倾覆力， （2）一般情况下杆塔基础无倾覆力，拉线基础只承 受拉力，杆塔基础只承受下压力，基础受力简单。 受拉力，杆塔基础只承受下压力，基础受力简单。 有拉线杆塔比无拉线杆塔有以下缺点： 有拉线杆塔比无拉线杆塔有以下缺点： 拉线占地面积大，且影响农业机械化耕种。 （1）拉线占地面积大，且影响农业机械化耕种。 为了保证导线对拉线有足够的安全空气间隙， （2）为了保证导线对拉线有足够的安全空气间隙， 因此线间距离较大。 因此线间距离较大。 对拉线需维护、更换和调整， （3）对拉线需维护、更换和调整，因而增加了运行 检修人员的工作量。 检修人员的工作量。
（5）地形条件。应了解线路所经过的地形，如平地、丘陵、 地形条件。应了解线路所经过的地形，如平地、丘陵、 山区，根据不同地形，分别选用适合该地形条件的杆型。 山区，根据不同地形，分别选用适合该地形条件的杆型。 线路所经地区的地质概况。 （6）线路所经地区的地质概况。应了解线路所经地区地质 情况，如岩石、流砂、一般土或湿陷性大孔性黄土、 情况，如岩石、流砂、一般土或湿陷性大孔性黄土、永久性 冻土、土质有无腐蚀性等。应了解土的容重、上拔角、 冻土、土质有无腐蚀性等。应了解土的容重、上拔角、计算 抗剪角、地耐力、地下水位高度。还应了解跨越河流的流量、 抗剪角、地耐力、地下水位高度。还应了解跨越河流的流量、 流速和冲刷深度，常年洪水位与最高洪水位， 流速和冲刷深度，常年洪水位与最高洪水位，洪水漫延的范 围等。 围等。 运输条件。应了解线路所在地区铁路、公路、 （7）运输条件。应了解线路所在地区铁路、公路、船舶运 输情况，还应了解修路、桥梁加固、人力抬运、 输情况，还应了解修路、桥梁加固、人力抬运、索道运输等 工程量。 工程量。 加工和施工条件。 （8）加工和施工条件。应了解所选用杆塔的加工厂是否能 承担任务、保证供应，对施工是否方便等。 承担任务、保证供应，对施工是否方便等。 运行维护条件。应了解运行维护巡视、检修、 （9）运行维护条件。应了解运行维护巡视、检修、管理等 是否方便，保线站设置地点。还应了解检修、 是否方便，保线站设置地点。还应了解检修、维护的工器具 及交通工器具情况及事故备料的情况。 及交通工器具情况及事故备料的情况。 10）材料来源和价格。应了解材料供应有无问题， （10）材料来源和价格。应了解材料供应有无问题，价格 是否合理等。 是否合理等。

电线杆工程初步设计方案中的杆塔类型与结构选择电线杆工程是指为了供电、通信、监控等目的而建造的支撑线缆或导线的设施。

而在电线杆的设计中，杆塔类型与结构的选择是至关重要的一环。

本文将就电线杆工程初步设计方案中的杆塔类型与结构选择进行探讨。

一、杆塔类型选择在电线杆工程中，常见的杆塔类型有单回线杆塔、双回线杆塔、悬垂杆塔和耐张杆塔等。

不同的杆塔类型适用于不同的场景和需求。

1. 单回线杆塔单回线杆塔适用于只有一根导线的供电线路。

它的特点是结构简单、投资成本低、安装便捷。

单回线杆塔往往用于电力分配网或农村低压供电线路中。

2. 双回线杆塔双回线杆塔适用于有两根平行导线的供电线路。

相比于单回线杆塔，双回线杆塔可以提供更大的输电能力。

它的结构相对复杂，需要考虑两根导线之间的间距和安全距离等因素。

3. 悬垂杆塔悬垂杆塔适用于短距离或中距离的输电线路。

它的特点是结构简单、单杆较短、造价较低。

悬垂杆塔往往用于城市供电线路或农村高压供电线路中。

4. 耐张杆塔耐张杆塔适用于长距离的输电线路。

它的特点是杆塔之间采用拉线或钢绞线进行张力支撑，可以抵抗风压、导线重力等外力。

耐张杆塔往往用于高压大型供电线路或跨越大面积地形的输电线路中。

二、杆塔结构选择除了杆塔类型外，杆塔结构的选择也是电线杆工程设计中的重要环节。

不同的杆塔结构有不同的特点和适用范围。

1. 钢管杆塔钢管杆塔是一种常见的杆塔结构，其由钢管、节点和螺栓等组成。

相比于其他杆塔结构，钢管杆塔具有强度高、稳定性好的特点，适用于多种环境条件下。

2. 钢管混凝土组合杆塔钢管混凝土组合杆塔结合了钢管和混凝土的优点，具有较好的承载能力和抗震能力。

它适用于地震频发区域或对杆塔稳定性要求较高的场所。

3. 钢框架杆塔钢框架杆塔是由钢杆和钢构件组成的结构，其特点是结构简单、承载能力较强。

钢框架杆塔适用于山区或湿地等复杂地形的输电线路。

4. 混凝土杆塔混凝土杆塔是常见的杆塔结构之一，其具有耐久性好、造价低等特点。

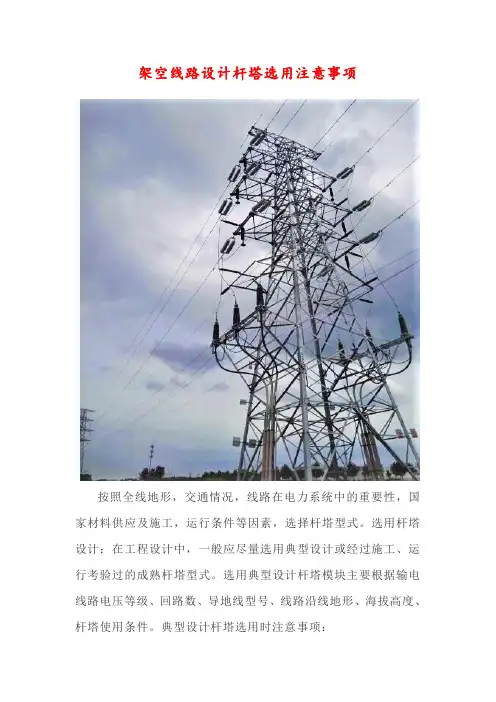

架空线路设计杆塔选用注意事项按照全线地形，交通情况，线路在电力系统中的重要性，国家材料供应及施工，运行条件等因素，选择杆塔型式。

选用杆塔设计：在工程设计中，一般应尽量选用典型设计或经过施工、运行考验过的成熟杆塔型式。

选用典型设计杆塔模块主要根据输电线路电压等级、回路数、导地线型号、线路沿线地形、海拔高度、杆塔使用条件。

典型设计杆塔选用时注意事项：1、选用杆塔时，应先了解该杆塔的设计条件。

当LH、LV超过时，可以进行折算。

承力塔的转角度数，在未用足时，可以转换为水平档距。

2、杆塔的超载主要是检查、换算其荷载条件，在不得已时才上机计算。

3、直线塔的强度是大风情况控制，因此，水平挡距不能超载。

水平荷载＝Sg4Lh4、承力塔的强度和稳定是张力控制，因此，转角度数不能超过。

角度荷载＝2T·sin(ф/2)5、直线塔的塔身风压占全塔风压的20～30％，因此，要注意准确计算塔身风压。

6、承力塔的转角度数对计算基础受力影响较大，因此，在计算基础受力时，宜每隔5~10°计算一次。

7、当承力塔转角度数超过时，可套用高一级的转角塔；也可放松导线张力保持塔角负荷的水平不变，反推应放松的张力水平。

并注意核算电气间隙。

8、对于大型号的导线用于稍小型号导线的杆塔时，可放松拉力、减小水平档距和垂直档距来使用。

9、最大档距超过会影响线路的电气安全，如相间短路，当超过设计条件时，应加以核算。

10、不能用转角塔代终端塔，除非经过验算。

11、不宜用U形螺栓来挂导线（小型号地线和跳线可以）。

螺栓不能受拉、受弯，不能让丝扣进入受力范围。

12、在杆塔上换位时，要检查绝缘子串偏歪后的电气间隙是否满足规程要求。

13、选用高一级电压铁塔时，检查保护角是否满足。

14、承力塔的横担不放在转角分角线上时，要检查杆塔的强度和电气间隙是否能满足规程的要求。

15、使用时耐张塔还应注意不应超出塔允许对的导、地线的最大使用张力和不平衡张力。

16、设计时还要注意各个工况下的荷载尽量不要超出塔的允许荷载。

架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。

同时还要求线路有与杆高相配合的适当的档距。

一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。

图4-1杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f＋h＋Δh（4-1）m式中H?一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f?一导线可能最大弧垂（m）；mh?一导线对地面最小允许距离，也叫“限距”（m）；Δh?一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。

表4-2定位裕度2．可能最大弧垂f m?可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。

在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。

当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。

重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际可能达到的最高温度计算。

送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70℃的情况计算。

3．导线与地面的距离?在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。

?表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。

导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。

其中表4－3中的距离是考虑农业机械、货车载运高度、过电压等效间隙及安全裕度确定的。

二、经济塔高和标准塔高由式（4－1）可知，杆塔高度和档距有密切关系。

架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。

同时还要求线路有与杆高相配合的适当的档距。

一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。

图4-1 杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f m＋h＋Δh（4-1）式中H一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f m一导线可能最大弧垂（m）；h一导线对地面最小允许距离，也叫“限距”（m）；Δh一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。

表4-2 定位裕度档距(m) <200 200-350 350-600 600-800 800-1000 定位裕度(m) 0.5 0.5-0.7 0.7-0.9 0.9-1.2 1.2-1.4 2．可能最大弧垂f m可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。

在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。

当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。

重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际可能达到的最高温度计算。

送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70 ℃的情况计算。

3．导线与地面的距离在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。

表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。

导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。

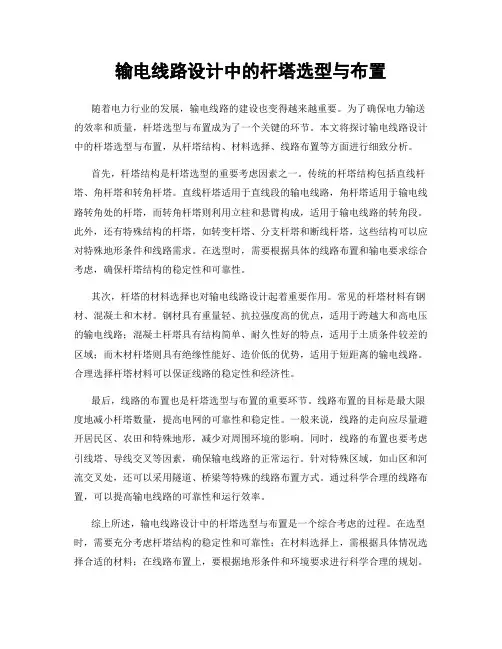

输电线路设计中的杆塔选型与布置随着电力行业的发展，输电线路的建设也变得越来越重要。

为了确保电力输送的效率和质量，杆塔选型与布置成为了一个关键的环节。

本文将探讨输电线路设计中的杆塔选型与布置，从杆塔结构、材料选择、线路布置等方面进行细致分析。

首先，杆塔结构是杆塔选型的重要考虑因素之一。

传统的杆塔结构包括直线杆塔、角杆塔和转角杆塔。

直线杆塔适用于直线段的输电线路，角杆塔适用于输电线路转角处的杆塔，而转角杆塔则利用立柱和悬臂构成，适用于输电线路的转角段。

此外，还有特殊结构的杆塔，如转变杆塔、分支杆塔和断线杆塔，这些结构可以应对特殊地形条件和线路需求。

在选型时，需要根据具体的线路布置和输电要求综合考虑，确保杆塔结构的稳定性和可靠性。

其次，杆塔的材料选择也对输电线路设计起着重要作用。

常见的杆塔材料有钢材、混凝土和木材。

钢材具有重量轻、抗拉强度高的优点，适用于跨越大和高电压的输电线路；混凝土杆塔具有结构简单、耐久性好的特点，适用于土质条件较差的区域；而木材杆塔则具有绝缘性能好、造价低的优势，适用于短距离的输电线路。

合理选择杆塔材料可以保证线路的稳定性和经济性。

最后，线路的布置也是杆塔选型与布置的重要环节。

线路布置的目标是最大限度地减小杆塔数量，提高电网的可靠性和稳定性。

一般来说，线路的走向应尽量避开居民区、农田和特殊地形，减少对周围环境的影响。

同时，线路的布置也要考虑引线塔、导线交叉等因素，确保输电线路的正常运行。

针对特殊区域，如山区和河流交叉处，还可以采用隧道、桥梁等特殊的线路布置方式。

通过科学合理的线路布置，可以提高输电线路的可靠性和运行效率。

综上所述，输电线路设计中的杆塔选型与布置是一个综合考虑的过程。

在选型时，需要充分考虑杆塔结构的稳定性和可靠性；在材料选择上，需根据具体情况选择合适的材料；在线路布置上，要根据地形条件和环境要求进行科学合理的规划。

通过合理的杆塔选型与布置，可以提高输电线路的效率和可靠性，为电力行业的发展做出重要贡献。

博微云课堂从零开始 学配电网工程设计杆塔的选择与使用高级讲师 饶学优什么是杆塔？杆塔选型应考虑哪几个模块？对应这些模块，包含哪些内容？杆头杆塔基础目录CONTENTS杆塔简介杆塔的概念、分类及选型依据010203杆头简介杆头的概念、分类及选型依据杆塔基础简介基础的概念、分类及选型依据04软件实操软件实战杆塔绘制、选型等工作技巧01杆塔简介杆塔的概念、分类及选型依据博微云课堂杆塔的概念杆塔是架空配电线路的重要组成部分，其作用是支持导线和其他附件，并使导线对地面、建筑物、 电力线、通信线以及其他被跨越物之间保持一定的安全距离。

博微云课堂杆塔选型的一般流程 1.用途3.杆高n 用途：直线杆、耐张杆、终端、分支、转角、跨越n 材质：混凝土、木杆、钢管杆、铁塔n 杆高：10m、12m、13m、15m、16m、18m、19m、22m 具体包含2.材质博微云课堂按用途选型杆塔按线路上用途可分为直线杆塔、耐张杆塔、转角杆塔、终端杆塔、跨越杆塔、分支杆塔等。

杆塔用途直线杆塔耐张杆塔转角杆塔终端杆塔分支杆塔跨越杆塔直线杆塔：直线杆塔主要用于线路直线段中。

在正常运行情况下，直线杆塔一般不承受顺线路方向的张力，而是承受垂直荷载，即导线、绝缘子、金具、覆冰的重量，以及水平荷载（即风力）等。

只有在电杆两侧档距相差悬殊或一侧发生断线时，直线杆才承受相邻两档导线的不平衡张力。

耐张杆塔：耐张杆塔又称承力杆塔，主要用于线路分段处。

在正常情况下，耐张杆除了承受与直线杆塔相同的荷载外，还承受导线的不平衡张力。

在断线情况下，耐张杆还要承受断线张力，并能将线路断线、倒杆事故控制在一个耐张段内，便于施工和检修。

转角杆塔：转角杆塔主要用于线路转角处，线路转向内角的补角称为线路转角。

转角杆塔除承受导线等的垂直荷载和风力外，还要承受导线转角的合力，合力的大小取决于转角的大小和导线的张力。

由于转角杆塔两侧导线拉力不在一条直线上，一般用拉线来平衡转角杆的不平衡张力。
