输电线路铁塔型号编制规则

输电线路铁塔型号编制规则中华人民共和国国家标准输电线路铁塔型号编制规则GB 2695—81 国家标准总局发布1982年2月1日实施中华人民共和国电力工业部提出鞍山铁塔厂铁塔研究所起草本标准适用于输电线路铁塔产品型号编制。

本标准所指的型号系以名称代号表达。

对通用设计或标准设计铁塔产品代号编制规则，由主管设计部门另行规定。

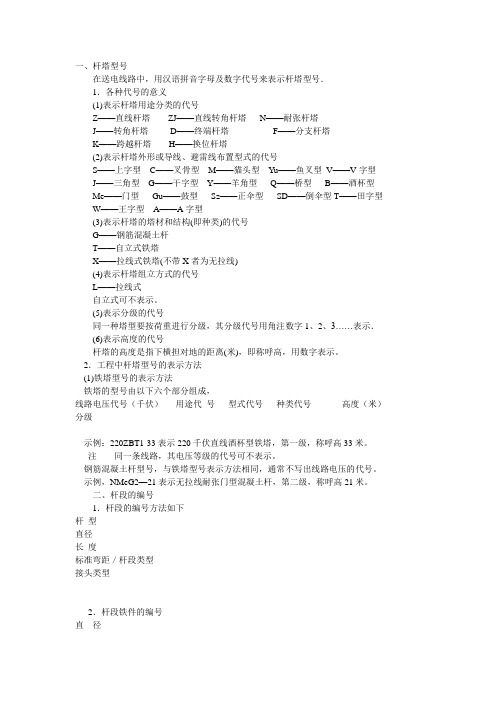

1 铁塔产品型号编制规则型号中的用途、型式、组立方式用汉语拼音字母表示；电压等级及设计序号用阿拉伯数字表示。

1.1 表示铁塔用途分类的代号Z——直线线塔ZJ------直线转角塔N——耐张塔 .J——转角塔.F——分支塔 .K——跨越塔.H——换位塔 .1.2 表示铁塔外形或导线、避雷线布置型式的代号S——上字型 .C——叉骨型.M——猫头型 .Yu ——鱼叉型.V—— V.字型J——三角型 .G——干字型.Y——羊角型 .Q——桥型 .B——酒杯.型Me——门型 .Gu——鼓型 .S Z——正伞型.T——田字型 .W——王字型 .1.3 表示铁塔组立方式的代号L——拉线式自立式可不表示。

1.4 表示线路电压的代号按电压等级分为：35、110、220、330、500、750（千伏）等。

5、按线路回路分为：双回路（S）、单回路（不表示）1.5 表示设计序号的代号1、2、3、..表示同类型号由1开始的设计序号。

2 铁塔产品型号的表示方法2.1 铁塔产品型号表示示例如下：铁塔产品型号表示示例：2.2 在一般正式公文、技术文件中书写型号时必须用全名，工厂为了生产上的方便，可以用缩写的简称。

附录型式的名称、代号命名规范注：自本标准实施之日起，原水利电力部基建司发下的《送电线路铁塔通用设计制图要求》“附录四铁塔名称代号”作废。

在野外看铁塔如何判别线路的电压等级大体的方法数绝缘子片数：海拔1000米以下悬垂：35KV的4片、110的7片、220的13片、330的17片、500的25片。

耐张的相应+1片，500KV+2片。

杆塔及计量箱号填写规则杆塔及计量箱号填写规则引言：杆塔及计量箱号是电力行业中重要的标识符号，它们承载着对电网设备的管理、定位和运维的重要作用。

正确填写杆塔及计量箱号对于提高电网运维的效率和准确性至关重要。

在这篇文章中，我将为您介绍正确填写杆塔及计量箱号的规则，以及这些规则的意义和应用。

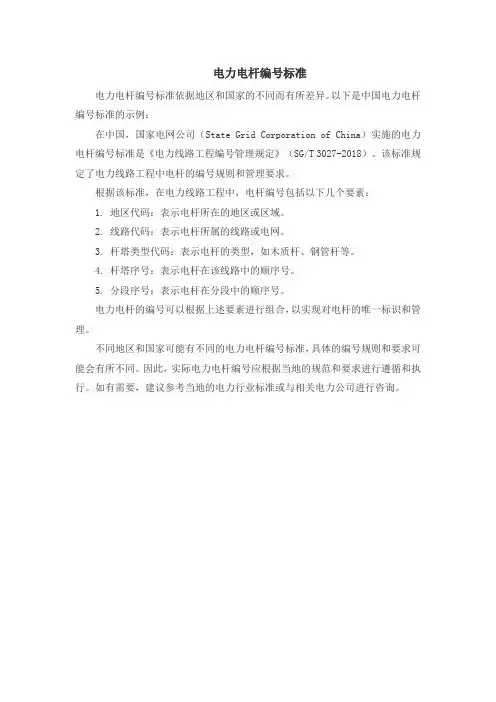

一、杆塔号的填写规则1. 杆塔号的格式杆塔号一般由两部分组成，即地区代码和序号，中间用"-"连接。

一个杆塔号可能是A-001，其中"A"代表地区代码，"001"代表该地区的第一个杆塔。

地区代码通常是由电力公司或相关机构设定的，不同地区的代码可能存在差异。

2. 杆塔号的标识含义杆塔号的填写规则是为了方便对杆塔进行管理和定位。

地区代码可以帮助快速确定杆塔所在的地理位置，而序号则可以区分同一地区内的不同杆塔。

通过准确填写杆塔号，电力公司可以更好地进行设备维护、巡视和故障排除等工作。

3. 杆塔号的应用杆塔号通常在杆塔上进行标识，并与电网运维系统中的相关数据关联。

在实际操作中，工作人员可以通过杆塔号快速定位特定的杆塔，查找杆塔的技术参数、用电负荷、故障记录等信息，并及时采取相应的措施。

二、计量箱号的填写规则1. 计量箱号的格式计量箱号一般由地区代码、杆塔号和序号三部分组成，其中地区代码和杆塔号的格式与杆塔号的填写规则相同，序号用"_"连接。

一个计量箱号可能是A-001_01，其中"A-001"代表地区和杆塔号，"01"代表该杆塔下的第一个计量箱。

2. 计量箱号的标识含义计量箱号的填写规则是为了对电网中的计量设备进行管理和定位。

地区代码和杆塔号可以帮助确定计量箱所在地和所属杆塔，而序号则可以区分同一杆塔下的不同计量箱。

准确填写计量箱号可以帮助电力公司对计量设备的用电情况、功率负荷和用电特征进行监测和管理。

3. 计量箱号的应用计量箱号通常在计量箱上进行标识，并与电网运维系统中的相关数据关联。

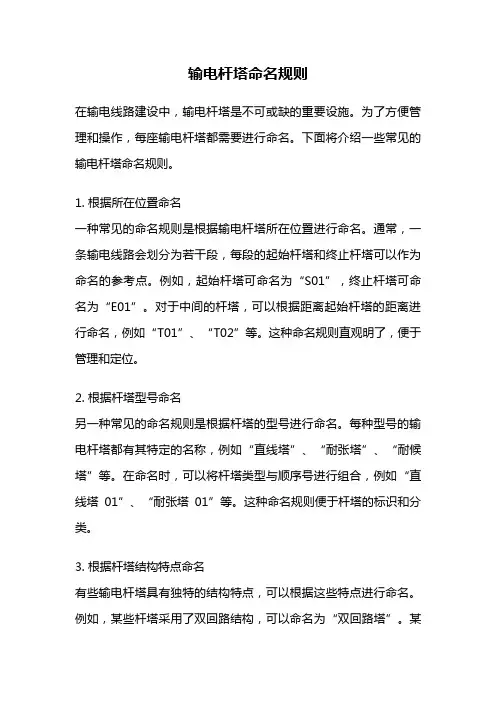

输电杆塔命名规则在输电线路建设中，输电杆塔是不可或缺的重要设施。

为了方便管理和操作，每座输电杆塔都需要进行命名。

下面将介绍一些常见的输电杆塔命名规则。

1. 根据所在位置命名一种常见的命名规则是根据输电杆塔所在位置进行命名。

通常，一条输电线路会划分为若干段，每段的起始杆塔和终止杆塔可以作为命名的参考点。

例如，起始杆塔可命名为“S01”，终止杆塔可命名为“E01”。

对于中间的杆塔，可以根据距离起始杆塔的距离进行命名，例如“T01”、“T02”等。

这种命名规则直观明了，便于管理和定位。

2. 根据杆塔型号命名另一种常见的命名规则是根据杆塔的型号进行命名。

每种型号的输电杆塔都有其特定的名称，例如“直线塔”、“耐张塔”、“耐候塔”等。

在命名时，可以将杆塔类型与顺序号进行组合，例如“直线塔01”、“耐张塔01”等。

这种命名规则便于杆塔的标识和分类。

3. 根据杆塔结构特点命名有些输电杆塔具有独特的结构特点，可以根据这些特点进行命名。

例如，某些杆塔采用了双回路结构，可以命名为“双回路塔”。

某些杆塔采用了特殊的悬置线夹，可以命名为“悬置线夹塔”。

这种命名规则直接表达了杆塔的特点，便于识别和操作。

4. 根据杆塔所属电压等级命名输电线路通常会有不同的电压等级，每个电压等级可以使用不同的命名规则。

例如，500千伏的输电线路可以将杆塔命名为“500kV-01”、“500kV-02”等。

220千伏的输电线路可以将杆塔命名为“220kV-01”、“220kV-02”等。

这种命名规则便于根据电压等级对杆塔进行分类和管理。

5. 根据杆塔所属工程命名在输电线路建设中，通常会有多个工程同时进行，每个工程可以使用不同的命名规则。

例如，某个工程可以将杆塔命名为“工程A-01”、“工程A-02”等，另一个工程可以将杆塔命名为“工程B-01”、“工程B-02”等。

这种命名规则便于对不同工程的杆塔进行区分和管理。

总结起来，输电杆塔的命名规则可以根据所在位置、杆塔型号、杆塔结构特点、电压等级和所属工程等进行命名。

输电线路铁塔设计规范 篇一：输电线路铁塔 输电线路铁塔 输电线路塔是支持高压或超高压架空送电线路的导线和避雷线的构筑物。

类型根据在线路上的位置、作用及受力情况分类如表： 还可根据不同的电压等级、线路回路数、导线及避雷线的布置方式、材料及结构形式来确定塔的名称，例如:220千伏单回路导线水平排列的门型耐张跨越塔。

常见的悬垂型塔或耐张型塔如图。

500千伏台山电厂至香山输变电工程的崖门大跨越钢管塔，该塔位于新会区西江崖门边，在两岸各建一高塔，两座高塔跨越距离公里，塔高米，所用钢管直径达米，单塔重1650吨。

常见的悬垂型塔或耐张型塔, 崖门大跨越钢管塔 塔的尺寸和档距须满足电路要求：导线与地面、建筑物、树木、铁路、公路、河流以及其他架空线路之间，导线与导线、导线与避雷线之间，均应保持必要的最小安全距离。

避雷线对导线的保护角及使用双避雷线时两根避雷线之间的水平最小距离应满足有关规定。

荷载输电线路塔主要承受风荷载、冰荷载、线拉力、恒荷载、 安装或检修时的人员及工具重以及断线、地震作用等荷载。

设计时应考虑这些荷载在不同气象条件下的合理组合，恒荷载包括塔、线、金具、绝缘子的重量及线的角度合力、顺线不平衡张力等。

断线荷载在考虑断线根数（一般不考虑同时断导线及避雷线）、断线张力的大小及断线时的气象条件等方面，各国均有不同的规定。

结构计算 塔一般均简化为静态进行分析，对于风、断线、地震等动荷载，通常在静力分析的基础上，分别乘以风振系数、断线冲击系数、地震力反应系数来考虑动力作用。

输电线路塔的内力计算，与塔式结构和桅式结构相同，但须考虑下列两个问题： ①导线风荷载对塔的作用。

由于导线的支点间距较大（一般为200～800米）而横向摆动的周期较长（一般为5秒左右）,故应考虑风沿导线的不均匀分布及导线对塔的动力效应。

20世纪60年代初，许多国家的电力部门曾用实际的试验线路来测定导线在大风作用下的最大响应，并据此制订了实用计算法，其中有的已纳入本国的规程，但是由于受地形、测量仪器的精度、分析水平等各种因素的限制，这些实用计算方法还不能精确反映出真实情况。

输电线路铁塔制造技术规范1。

目的制造铁塔和类似的钢结构以确保产品质量。

2 适用周长本技术规范适用于输电线路铁塔、电力微波铁塔、电力通信铁塔及类似钢结构的制造。

3.采用标准GB/T41-2000 C级六角螺母GB/T95-2002 C级平垫圈GB/T470-2008 锌锭GB/T699-1999 优质碳素结构钢GB/T700-2006 碳素结构钢GB/T702-2008 热轧钢筋尺寸、形状、重量及内容偏差GB/T706-2008 热轧型钢GB/T709-2006 热轧钢板及钢带尺寸、形状、重量及内容偏差GB/T805-1988 紧固螺母GB/T985.1-2008 气焊、极弧焊、气体保护焊和高能束焊推荐坡口GB/T985.2-2008 埋弧焊推荐坡口GB/T1591-2008 低合金高强度结构钢GB/T2694-2010 输电线路铁塔制造技术条件GB/T 2828.1-2003 计数抽样检验程序第1部分：按验收质量限（AQL）检索的逐批检验抽样方案GB/T2829-2002 定期检验计数抽样程序及表（适用于工艺稳定性检验）GB/T3098.1-2000 紧固件、螺栓、螺钉和螺柱的力学性能GB/T3098.2-2000紧固件机械性能螺母粗牙螺纹GB/T3323-2005 熔焊接头射线照相GB/T5117-1995 碳钢焊条GB/T5118-1995 低合金钢焊条GB/T5267.3-2008 紧固件热镀锌涂层GB/T5293-1999 埋弧焊用碳素钢丝和焊剂GB/T5780-2000 六角头螺栓C级GB/T8110-2008 气体保护焊用碳钢和低合金钢丝GB/T9793-1997 金属及其他无机涂层热喷涂锌、铝及其合金GB/T100454-2001 碳钢药芯焊丝GB/T11345-1989 钢焊缝手动超声探伤方法及探伤结果分级GB/T12470-1989 埋弧焊用低合金钢丝和焊剂GB/T17493-2008 低合金钢药芯焊丝GB/T2694-2010 铁路输电线路制造技术条件DL/T/T284-2012 输电线路铁塔及电力金具用热镀锌螺栓螺母JGJ81-2002 建筑钢结构焊接技术规范GB/T13912-2002 金属复合钢产品热镀锌涂层技术要求和试验方法DL/T764.4-2002 输电线路铁塔及电力金具紧固用冷镦热镀锌螺栓螺母4. 总则规则：4.1 按GB/T2694-2010等标准编制。

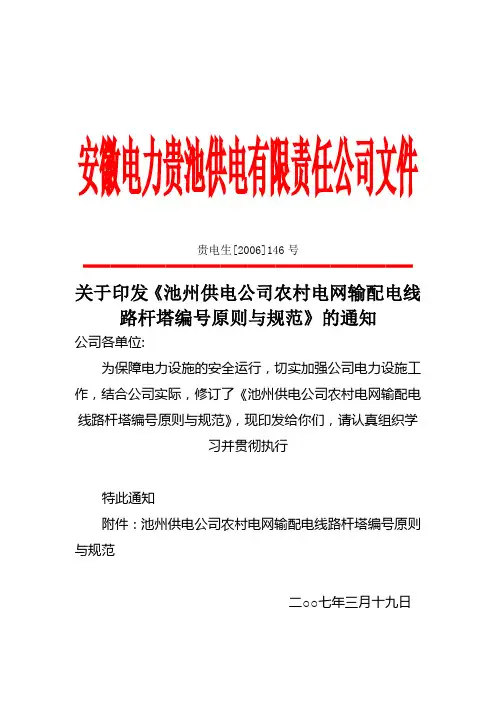

安徽电力贵池供电有限责任公司文件贵电生[2006]146号━━━━━━━━━━━━关于印发《池州供电公司农村电网输配电线路杆塔编号原则与规范》的通知公司各单位:为保障电力设施的安全运行，切实加强公司电力设施工作，结合公司实际，修订了《池州供电公司农村电网输配电线路杆塔编号原则与规范》，现印发给你们，请认真组织学习并贯彻执行特此通知附件：池州供电公司农村电网输配电线路杆塔编号原则与规范二○○七年三月十九日主题词: 能源电力设施保护责任制通知━━━━━━━━━━━━━━━━━━━━━━━━━抄送: 池州供电公司农电工作部附件1池州供电公司农村电网输配电线路杆塔编号原则与规范一、标志牌说明1、标志牌是指线路名称、编号、杆号标志牌，其含义是标明线路名称、运行编号以及线路杆塔的编号。

2、标志牌的基本类型是一矩形衬底牌，图形上、中、下间隙，左右间隙相等。

3、标志牌矩形衬底色为白色，字为黑体字，颜色必须明亮易辨认。

多回路线路时为了准确地区别每条线路编号，可将线路标志牌的底色及字体颜色根据实际进行更换。

二、配电线路、设备安全设施标志牌悬挂原则1、配电线路、设备双重编号标志牌悬挂原则1）线路每基杆塔均应悬挂“线路双重编号”标志牌；2）配电房大门上方均应悬挂“配电室双重编号”标示牌；3）柱上开关、配变、高压熔断器、闸刀均应悬挂“设备双重编号”标志牌。

2、禁止、警告类标志牌悬挂原则1）带爬梯的杆塔、铁塔、柱上配变均应悬挂“禁止攀登高压危险”标志牌；2）配电房的大门上方均应悬挂“止步高压危险”标志牌；3）配电设备围栏四周均应悬挂“止步高压危险”标志牌；4）根据需要悬挂各类禁止、警告类标志牌。

3、其它类标志牌悬挂原则1）耐张、转角、分支杆塔等均应悬挂“相位”标志牌；2）同杆架设多回路线路每基杆塔均应悬挂“线路识别”标志牌；3) 线路名称牌按照线路安装位置（上下、左右、上中下或左中右）进行悬挂区分。

4）对于门杆和三排杆应视为一基杆塔，编号以面对负荷侧按左右或左中右区分。

输电线路铁塔标准
输电线路铁塔的标准通常涉及以下几个方面：
1. 结构设计标准：包括铁塔的高度、塔型选择、材料选择等。

这些标准会根据输电线路的电压等级、跨越的距离以及地理条件等因素进行评估和确定。

2. 荷载标准：考虑到输电线路在运行过程中所承受的风荷载、冰荷载、温度荷载等，需要制定相应的荷载标准来保证铁塔的结构稳定性和安全性。

这些标准一般会根据当地气候条件和设计寿命进行确定。

3. 施工规范：涉及输电线路铁塔的施工操作、材料质量要求、焊接技术等方面的规范。

这些规范旨在确保施工过程符合安全标准，并保证铁塔的质量和可靠性。

4. 维护和检修标准：为了保证输电线路铁塔的正常运行和延长使用寿命，需要制定相应的维护和检修标准。

这些标准包括巡检频率、维护措施、设备更换周期等内容，以确保铁塔的可靠性和安全性。

中华人民共和国国家标准输电线路铁塔型号编制规则 GB 2695—81国家标准总局发布 1982年2月1日实施 中华人民共和国电力工业部提出 鞍山铁塔厂铁塔研究所起草本标准适用于输电线路铁塔产品型号编制。

本标准所指的型号系以名称代号表达。

对通用设计或标准设计铁塔产品代号编制规则，由主管设计部门另行规定。

1 铁塔产品型号编制规则型号中的用途、型式、组立方式用汉语拼音字母表示；电压等级及设计序号用阿拉伯数字表示。

1.1 表示铁塔用途分类的代号Z ——线塔直•Z J ——塔角线转直••N ——张塔耐•J ——塔角转•D ——塔端终•F ——支塔分•K ——越塔跨•H ——位塔换•1.2 表示铁塔外形或导线、避雷线布置型式的代号S ——字型上•C ——骨型叉•M ——头型猫•Y u ——叉型鱼•V ——字型•VJ ——型角三•G ——字型干•Y ——角型羊•Q ——型桥 •B ——型杯酒•M e ——型门 •G u ——型鼓 •S Z ——型伞正•S D ——型伞倒•T ——字型田•W ——字型王•1.3 表示铁塔组立方式的代号L ——拉线式自立式可不表示。

1.4 表示线路电压的代号35、60、110、……分别表示线路电压为35kV 、60kV 、110kV 、……。

1.5 表示设计序号的代号1、2、3、……表示同类型号由1开始的设计序号。

2 铁塔产品型号的表示方法2.1 铁塔产品型号表示示例如下：铁塔产品型号表示示例：2.2 在一般正式公文、技术文件中书写型号时必须用全名，工厂为了生产上的方便，可以用缩写的简称。

附录型式的名称、代号命名规范_________________注：自本标准实施之日起，原水利电力部基建司发下的《送电线路铁塔通用设计制图要求》“附录四铁塔名称代号”作废。

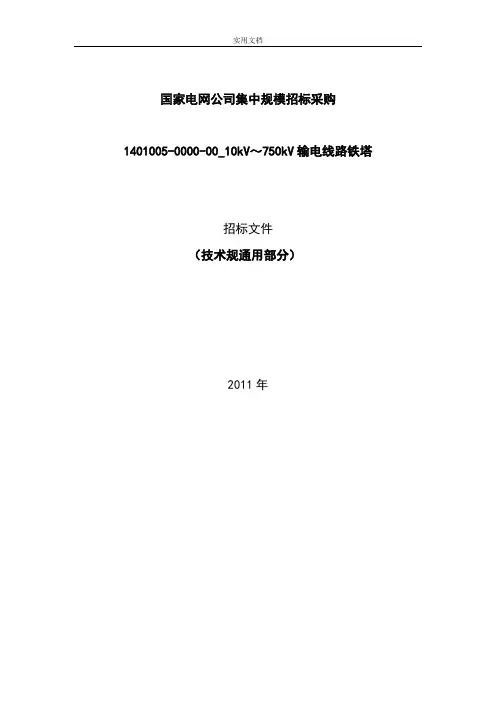

国家电网公司集中规模招标采购1401005-0000-00_10kV～750kV输电线路铁塔招标文件（技术规通用部分）2011年目次10kV～750kV输电线路铁塔采购标准技术规使用说明 (3)1 总则 (3)1.1 一般规定 (3)1.2 投标人应提供的资格文件 (3)1.3 工作围 (4)1.4 标准和规 (4)1.5 必须提交的技术数据和信息 (5)1.6 交货 (6)2 铁塔加工技术要求和性能参数 (6)2.1 概述 (6)2.2 技术要求和性能参数 (8)2.3 对原材料的控制要求 (8)2.4 紧固件、防松、防卸装置 (17)2.5 其他技术说明 (17)2.6 产品质量合格证 (17)2.7 标志、包装、运输 (17)2.8 工厂检验和监造 (18)2.9 技术服务 (19)2.10 其他要求 (19)附录A 供货业绩 (20)附录B 主要生产设备清单 (20)附录C 主要试验设备清单 (21)附录D 零部件、焊接件检测抽样方案 (21)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2 投标人应仔细阅读本技术规通用部分和专用部分在的招标文件阐述的全部条款。

投标人提供的铁塔制造技术规应符合本技术规所规定的要求。

1.1.3 本技术规提出了有关本工程使用铁塔的图纸放样、原材料采购、紧固件采购、铁塔构件加工、铁塔试组装、质量检验、包装及运输、售后服务等方面应执行的技术标准及要求。

1.1.4 本技术规提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，投标人应提供符合本技术规引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5 投标人提供的产品质量应达到GB/T 2694《输电线路铁塔制造技术条件》、DL/T 646《输变电钢管结构制造技术条件》、Q/GDW 384《输电线路钢管塔加工技术规程》等标准的要求。
