220kV三相三绕组电力变压器试验方案

分标编号：0711-10OTL00 -01国家电网公司集中规模招标采购2010年第批项目招标文件包：（项目单位名称）220kV（工程名称）220kV/180000kVA三相三绕组电力变压器第三册专用技术规范二零一零年月国家电网公司集中规模招标采购（项目单位名称）220kV （工程名称）变电站工程220kV/180MVA三相三绕组电力变压器招标文件（技术规范专用部分）设计单位：年月1. 标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表12：投标人技术偏差表。

注 1. 打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。

2.空载和负载损耗单项超过要求值15%或总损耗超过10%，将被视为实质性不符合招标文件要求。

表1 技术参数和性能要求响应表2. 项目需求部分表2 货物需求及供货范围一览表表3 必备的备品备件、专用工具和仪器仪表供货表2.1 图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。

表4 卖方提交的需经确认的图纸资料及其接收单位2.2 工程概况2.2.1项目名称：2.2.2项目单位：2.2.3工程规模：2.2.4工程地址：2.2.5运输方式：2.3 使用条件表5使用条件参数表注：1. 环境最低气温超过-25℃的需要进行温度修正；2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图；3. 有关海拔、污秽、温度的修正情况见表7。

2.4 可选技术参数表表6 可选技术参数表2.5 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出；投标人应对本表中项目单位提出的技术差异逐条响应。

表7项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）对专用的修改：对通用的修改：2.6 报警和跳闸触点表招标方应根据实际工程需要，在表8中填写报警和跳闸触点，投标人填写“响应”与否。

220kV变电站工程220kV三相三绕组电力变压器本规范对应的专用技术规范目录序号名称编号1220kV180MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，低压37 无励磁1001007-0220-122220kV180MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，中压69 无励磁1001007-0220-133220kV180MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，中压69有载1001007-0220-144220kV180MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，低压37 有载1001007-0220-155220kV180MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，低压10 有载1001007-0220-166220kV180MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗54%，低压10 有载1001007-0220-177220kV240MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，低压37 无励磁1001007-0220-188 220kV240MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，中压69 无励磁1001007-0220-199220kV240MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，低压37 有载1001007-0220-2010220kV240MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗23%，中压69 有载1001007-0220-2111220kV240MV A三相三绕组电力变压器（高-中阻抗14%、高-低阻抗35%，低压10 有载1001007-0220-2212220kV180MV A三相三绕组电力变压器（自耦）（低压38.5 有载）专用技术规范1001007-0220-2313220kV180MV A三相三绕组电力变压器（自耦）（低压38.5 无励磁）专用技术规范1001007-0220-2414220kV180MV A三相三绕组电力变压器（自耦）（低压10.5，有载）专用技术规范1001007-0220-2515220kV240MV A三相三绕组电力变压器（自耦）（低压10，有载）专用技术规范1001007-0220-2616220kV240MV A三相三绕组电力变压器（自耦）（低压38.5，有载）专用技术规范1001007-0220-2717220kV,240MV A三相三绕组电力变压器（自耦）（低压38.5，无励磁）专用技术规范1001007-0220-2818220kV/120MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗23％，低压10.5，有载）专用技术规范1001007-0220-2919220kV/120MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗23％，中压69，无励磁）专用技术规范1001007-0220-3020220kV/120MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗23％，中压69，有载）专用技术规范1001007-0220-3121220kV/150MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗23％，低压10.5，有载）专用技术规范1001007-0220-3222220kV/150MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗54％，低压10.5，有载）专用技术规范1001007-0220-3323220kV/150MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗23％，低压37或38.5，无励磁）专用技术规范1001007-0220-3424220kV/150MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗23％，低压37或38.5，有载）专用技术规范1001007-0220-3525220kV/180MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗23％，低压21，有载）专用技术规范1001007-0220-3626220kV/240MV A三相三绕组电力变压器（高—中阻抗14％、高—低阻抗23％，低压21，有载）专用技术规范1001007-0220-3727 220kV/150MV A三相三绕组电力变压器（自耦，有载）专用技术规范1001007-0220-3828220kV/150MV A三相三绕组电力变压器（自耦，无励磁）专用技术规范1001007-0220-39 注：黑色字体对应推广类通用设备，绿色字体对应一般类通用设备。

（2011年版）国家电网公司物资采购标准（交流变压器卷 220kV变压器册）220kV/240000kVA三相三绕组自耦电力变压器专用技术规范（编号：1001007-00220-26）国家电网公司二〇一一年二月1. 标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表12：投标人技术偏差表。

注：1. 打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。

2. 空载和负载损耗单项超过要求值15%或总损耗超过10%，将被视为实质性不符合招标文件要求。

表1 技术参数和性能要求响应表2. 项目需求部分表2 货物需求及供货范围一览表表3 必备的备品备件、专用工具和仪器仪表供货表2.1 图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。

表4 卖方提交的需经确认的图纸资料及其接收单位2.2 工程概况2.2.1项目名称：2.2.2项目单位：2.2.3工程规模：2.2.4工程地址：2.2.5运输方式：2.3 使用条件表5使用条件参数表注：1. 环境最低气温超过-25℃的需要进行温度修正；2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图；3. 有关海拔、污秽、温度的修正情况见表7。

2.4 可选技术参数表表6 可选技术参数表2.5 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出；投标人应对本表中项目单位提出的技术差异逐条响应。

表7项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）对专用的修改：对通用的修改：2.6 报警和跳闸触点表招标方应根据实际工程需要，在表8中填写报警和跳闸触点，投标人填写“响应”与否。

表8报警和跳闸触点2.7 一次、二次及土建接口要求（适用于扩建工程）2.8 招标人提出的其他资料2.8.1 套管、储油柜及外形尺寸的推荐布置图2.8.2 最大允许的运输外形尺寸图3. 投标人提供信息表9 销售运行业绩表表10 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）表11 主要部件材料表3.1 投标人技术偏差表投标人提供的产品技术规范应完全满足本招标文件中规定。

220kV变电站工程高电压电气设备交接试验方案批准：.审核：.编写：.XXXX建设公司220kV变电站工程项目部XXXX年XX月XX日一．概述220kV变电站工程进行交接试验的高电压电气设备本期有：1号主变压器一台（1×180MVA），其中220kV部分：出线4回、1号主变间隔、母联间隔、Ⅰ、Ⅱ母线PT间隔等；110kV部分：本期3回、1号主变间隔、母联间隔、Ⅰ、ⅡPT间隔等；10kV户内包括1号主变进线柜、Ⅰ段母线PT柜、10回馈线柜、2个站用变柜、4组补偿电容器组柜、1个分段柜等；10kV户外1组1号主变出线干式电抗器，本期装设4×8Mvar补偿电容器组。

二、试验依据：1、试验方案包括了该变电所主要的一次高压电气设备及其所有附件的一般交接试验，一次高压设备的交流耐压试验、变压器局部放电试验等重大试验项目则另写方案。

2、试验依据为XX电网公司企业标准Q/GXD 126.01—2009《电力设备交接和预防性试验规程》（并参考国标《GB1208-1997》），其试验结果应符合XX电网公司企业标准Q/GXD 126.01—2009《电力设备交接和预防性试验规程》及该产品技术要求。

3、试验方法按现行国家标准《高电压试验技术》的规定及相应产品技术要求。

三．试验项目及要求：1. 220kV主变压器⑴油中溶解气体色谱分析：交接时，110kV以上的变压器，应在注油静臵后、耐压和局部放电试验24h后分别进行一次，各次无明显差异。

⑵绕组直流电阻：各相绕组电阻相互间的差别不应大于平均值的2%，无中性点引出的绕组，线间差别不应大于平均值的1%。

⑶绕组绝缘电阻、吸收比或极化指数：绝缘电阻换算至同一温度下，与前一次出厂测试结果相比应无显著变化，一般不低于上次值的70％。

⑷绕组连同套管的tgδ：20℃时不大于下列数值：110～220kV（20℃时）不大于0.8％；35kV（20℃时）不大于1.5%且 tgδ值与出厂试验值或历年的数值比较不应有显著变化(一般不大于30％)⑸电容型套管主绝缘及电容型套管末屏对地绝缘电阻：主绝缘的绝缘电阻值大于10000MΩ；末屏对地的绝缘电阻不应低于1000MΩ⑹电容型套管绝缘及电容型套管末屏对地tgδ与电容量：交接时在室温下tgδ(%)不应大于规程规定及厂家要求；电容型套管的电容值与出厂值或上一次试验值的差别不超出±5％。

电力变压器试验(1)
油浸电力变压器绝缘电阻的温度换算系数A值
温度
差K
5
10 15 20 25 30 35 40 45 50 55
60
换算
系数A
1.2
1.5
1.8
2.3
2.8
3.4
4.1
5.1
6.2
7.5
9.2
11.2
注：表中K值为实际温度减去20℃的绝对值，在测量绝缘 电阻时应以绝缘油顶层温度为准。
4、测量各分接头的电压比；（大修试验此项不做）
5、线圈连接组别的测定；
6、测量线圈的绝缘电阻值及吸收比；
7、线圈连同套管的介质损耗因数值的测量；
8、工频耐压试验；
9、空载试验；
10、短路试验； 11、额定电压下的冲击合闸试验。
电力变压器试验(1)
变压器的预防性试验项目
预防性试验是指对变压器的绝缘每经过一定时间的运行， 不论运行情况如何，都要进行试验。它是保证变压器安 全运行的重要措施。通过试验掌握绝缘的情况，及早发 现缺陷并进行相应的维护与检修，以免变压器在工作电 压或过电压作用下击穿而造成事故。
流电阻。
有分接绕组应测量所有分接直流电阻。
对有中性点引出的绕组应测量其相电阻，无中性点引 出的测量线电阻。
电力变压器试验(1)
三相直流电阻平衡率超过标准可能的原因分析：
n 分接头接触不良。一般地表现为1~2个分接头电阻大， 而且三相之间不平衡。主要是分接头脏污、电镀层脱落、 弹簧压力不足等，分接头固定时因箱盖受力不均也能导 致接触不良；
或绕组在绕制、运输等过程中收到过外力的挤压等。
电力变压器试验(1)
直流电阻测量注意事项
n 变压器交接与大修时应在各侧绕组所有分接头位 置上进行测试，预防性试验可以在当前运行所使 用的分接位置进行测试；

1)此周期要求仅对带有纯瓷套管的绕组适用
2)读取1min时的泄漏电流值
3)交接时泄漏电流不宜超过表6(2)的规定
绕组额
定电压
kV
3
6～10
20～35
110~220
500
直流试
验电压
kV
5
10
20
40
60
2)与前一次测试结果相比应无明显变化
13
绕组所有分接的电压比
1)交接时
2)更换绕组后
3)分接开关引线拆装后
3)无励磁调压变压器应在使用的分接锁定后测量
4）二端子引出的平衡绕组其直流电阻值变化结合以前及其它绕组综合判断
3
绕组绝缘电阻、吸收比或(和)极化指数
1)交接时
2)大修后
3)1～3年
4)必要时
1）交接时绝缘电阻不低于出厂值的70%
2)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化
3)吸收比(10～30℃范围)不低于1.3或极化指数不低于1.5
4
绕组的tgδ
1)交接时
2)大修后
3)1~3年
4)必要时
1)20℃时tgδ不大于下列数值：220～500kV0.6%
110kV0.8%
35kV及以下1.5%
2）tgδ值与历年的数值比较不应有显著变化（tgδ值≥0.4时，变化量一般不大于30%）
3)试验电压如下：
1)非被试绕组应接地或屏蔽
2)同一变压器各绕组tgδ的要求值相同
5
电容型套管的tgδ和电容值
1)交接时
2)大修后
3)1～3年
4)必要时
1)用正接法测量
2)测量时记录环境温度及变压器(电抗器)顶层油温

三相变压器实验报告一、引言三相变压器是电力系统中常见的重要设备之一。

它能够实现电压的降低或升高，为电力传输和分配提供了便利。

本实验旨在通过实际操作和测量，探究三相变压器的工作原理和性能特点。

二、实验目的1.了解三相变压器的基本结构和工作原理；2.学习三相变压器的连接方式和相量图表示方法；3.研究三相变压器的空载和负载试验，探究其性能指标。

三、实验装置和方法实验装置包括三相变压器、电源、电表、电阻箱等。

首先将三相变压器连接好，然后依次进行空载试验和负载试验，测量相应数据，并记录实验现象。

四、实验过程和结果1.空载试验：将三相变压器的所有绕组都接通，但不接入负载。

依次测量输入电压、输出电压和输入电流。

记录数据如下：输入电压V1：220V输出电压V2：110V输入电流I1：2A2.负载试验：通过调节电阻箱，将负载接入变压器。

依次测量输入电压、输出电压和输入电流，并记录数据如下：输入电压V1：220V输出电压V2：110V输入电流I1：2A通过对实验数据的观察和分析，我们可以得出以下结论：1.三相变压器的空载电流很小，因为在无负载情况下，变压器的能耗很低，只需供应内部铁耗和空气耗等负荷。

2.负载试验下，随着负载的增加，输入电流、输出电压和输入电流都会有相应的变化。

这是因为负载引起了额外的能量损耗和电压降低。

五、实验小结通过这次实验，我们更深入地了解了三相变压器的工作原理和性能特点。

1.三相变压器通过互感作用，将输入电压降低或升高，并实现功率传输。

2.空载试验可测定变压器的空载电压、空载电流和铁耗。

3.负载试验可测定变压器的额定输出电流和输出电压，进一步了解变压器在不同工况下的性能。

六、实验改进方案1.扩大样本量，增加实验数据的可靠性和准确性。

2.进一步调整负载大小，观察变压器的性能变化曲线。

3.使用不同连接方式的变压器，比较它们的性能差异。

七、实验应用前景三相变压器广泛应用于电力系统中，为电能传输和分配提供了重要的支持。

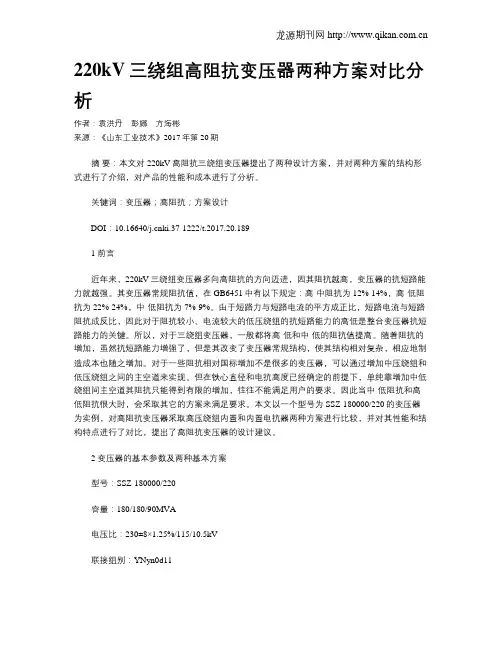

220kV三绕组高阻抗变压器两种方案对比分析作者：袁洪丹彭娜方海彬来源：《山东工业技术》2017年第20期摘要：本文对220kV高阻抗三绕组变压器提出了两种设计方案，并对两种方案的结构形式进行了介绍，对产品的性能和成本进行了分析。

关键词：变压器；高阻抗；方案设计DOI：10.16640/ki.37-1222/t.2017.20.1891 前言近年来，220kV三绕组变压器多向高阻抗的方向迈进，因其阻抗越高，变压器的抗短路能力就越强。

其变压器常规阻抗值，在GB6451中有以下规定：高-中阻抗为12%-14%，高-低阻抗为22%-24%，中-低阻抗为7%-9%。

由于短路力与短路电流的平方成正比，短路电流与短路阻抗成反比，因此对于阻抗较小、电流较大的低压绕组的抗短路能力的高低是整台变压器抗短路能力的关键。

所以，对于三绕组变压器，一般都将高-低和中-低的阻抗值提高。

随着阻抗的增加，虽然抗短路能力增强了，但是其改变了变压器常规结构，使其结构相对复杂，相应地制造成本也随之增加。

对于一些阻抗相对国标增加不是很多的变压器，可以通过增加中压绕组和低压绕组之间的主空道来实现。

但在铁心直径和电抗高度已经确定的前提下，单纯靠增加中低绕组间主空道其阻抗只能得到有限的增加，往往不能满足用户的要求。

因此当中-低阻抗和高-低阻抗很大时，会采取其它的方案来满足要求。

本文以一个型号为SSZ-180000/220的变压器为实例，对高阻抗变压器采取高压绕组内置和内置电抗器两种方案进行比较，并对其性能和结构特点进行了对比，提出了高阻抗变压器的设计建议。

2 变压器的基本参数及两种基本方案型号：SSZ-180000/220容量：180/180/90MVA电压比：230±8×1.25%/115/10.5kV联接组别：YNyn0d11阻抗：高-中：14%±5% 中-低：38%±10% 高-低：54%±10%基于以上变压器的基本参数，提出两种实现方案。

3
检查变压器的三相接线组别和单相变压器引出线的极性
检查变压器的三相接线组别和单相变压器引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符。
4
测量绕组连同套管的绝缘电阻、吸收比或极化指数
1.绝缘电阻值不应低于产品出厂试验值的70%。
2.当测量温度与产品出厂试验时的温度不符合时，可按表6.0.5换算到同一温度时的数值进行比较。
1.进行器身检查的变压器，应测量可接触到的穿芯螺栓、轭铁夹件及绑扎钢带对铁轭、铁芯、油箱及绕组压环的绝缘电阻
2.采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象
3.当轭铁梁及穿芯螺栓一端与铁芯连接时，应将连接片断开后进行试验
4.铁芯必须为一点接地；对变压器上有专用的铁芯接地线引出套管时，应在注油前测量其对外壳的绝缘电阻
①在室温不低于10℃的条件下，套管的介质损耗角正切值tgδ不应大于表15.0.3的规定；
②电容型套管的实测电容量值与产品铭牌数值或出厂试验值相比，其差值应在±10%范围内。
注：整体组装于35kV油断路器上的套管，可不单独进行tgδ的试验。
3.交流耐压试验；
①试验电压应符合GB 50150-2006附录一的规定；
111
67
55
112
167
167
100
83
166
250
250
150
125
250
400
400
235
178
356
570
570
330
9
绕组连同套管的交流耐压试验
1.容量为8000kVA以下、绕组额定电压在110kV以下的变压器，应按GB 50150-2006附录一试验电压标准进行交流耐压试验。

注意事项
1. 在试验中读取绝缘电阻数值后，应先断开接至被试品的 连接线，然后再将兆欧表停止运转；
2. 注意对试验完毕的变压器铁芯必须充分放电。
7.5 绕组连同套管的直流电阻
变压器绕组直流电阻的检测是一项很重要的试验项目，测 量变压器直流电阻的目的如下：
1. 检查绕组焊接质量； 2. 检查分接开关各个位置接触是否良好； 3. 检查绕组或引出线有无折断处； 4. 检查并联支路的正确性，是否存在由几条并联导线绕
四、试验项目
变压器常规试验包括以下试验项目： 1. 绕组连同套管绝缘电阻、吸收比和极化指数； 2. 绕组连同套管的直流泄漏电流； 3. 绕组连同套管的tgδ ; 4. 铁芯绝缘电阻； 5. 绕组连同套管的直流电阻； 6. 绕组的电压比、极性与接线组别； 7. 油纸套管试验。
五、仪器设备要求
1. 温度计（误差±1℃）、湿度计。 2. 2500 V兆欧表：输出电流大于1mA，220 kV及以上变压器试验
3. 目的:规范试验操作、保证试验结果的准确性，为设备运 行、监督、检修提供依据。
二、标准引用
1. GB 50150 电气装置安装工程电气设备交接试验标准 2. 华北电网有限公司电力设备交接和预防性试验规程
三、安全措施
1. 测量前应断开变压器与引线的连接，并应有明显断开点。 2. 变压器试验前应充分放电，防止残余电荷对试验人员的
注意事项
1. 介质损耗测量能发现变压器整体受潮、绝缘油劣化、 严重的局部缺陷等，但对于大型变压器的局部缺陷而 言，其灵敏度较低。
2. 在试验中高压测试线电压为10 kV,应注意对地绝缘问题。
3. 试验前必须确认接线正确，仪器及被试品外壳必须可 靠接地，方可进行试验。试验前还需检查测试线的好 坏，如果发现测试线有问题时，禁止使用。

220kv变压器三级施工计划表摘要：一、引言二、220kv变压器三级施工计划概述1.施工目标2.施工范围3.施工周期三、施工准备1.人员组织2.材料准备3.设备调试四、施工步骤1.土建施工1) 基础施工2) 结构施工3) 附属设施施工2.电气安装1) 设备验收2) 设备安装3) 电气连接3.调试与验收1) 单体调试2) 系统调试3) 验收流程五、施工安全管理1.安全措施2.安全教育3.安全检查与监督六、施工质量保障1.质量标准2.质量控制措施3.质量验收七、施工环境保护1.环保措施2.环保监测3.环保验收八、施工完成后的工作1.设备运维2.资料归档3.施工现场清理九、结语正文：一、引言随着我国电力事业的快速发展，220kv变压器三级施工项目在电力系统中的重要性日益凸显。

为确保项目顺利进行，提高施工效率，降低施工风险，制定科学合理的施工计划至关重要。

本文将对220kv变压器三级施工计划进行详细阐述，以指导实际施工。

二、220kv变压器三级施工计划概述1.施工目标本项目旨在完成220kv变压器的施工任务，确保设备安全稳定运行，满足电力系统需求。

2.施工范围施工范围包括土建工程、电气安装工程、调试与验收等。

3.施工周期施工周期为预计XX天。

三、施工准备1.人员组织根据施工任务要求，合理配置管理人员、技术人员、施工人员等。

2.材料准备提前采购施工所需的各类材料，如建筑材料、电气设备等。

3.设备调试对施工设备进行调试，确保设备状态良好，满足施工需求。

四、施工步骤1.土建施工（1）基础施工：根据设计图纸，完成变压器基础施工。

（2）结构施工：按照设计要求，完成变压器主体结构施工。

（3）附属设施施工：建设相关附属设施，如消防、给排水等。

2.电气安装（1）设备验收：对采购的电气设备进行验收，确保设备质量。

（2）设备安装：按照设计图纸和规范要求，完成设备的安装工作。

（3）电气连接：完成设备间的电气连接，确保连接可靠。

分标编号：0711-10OTL00 -01国家电网公司集中规模招标采购2010年第批项目招标文件包：（项目单位名称）220kV（工程名称）220kV/180000kVA三相三绕组电力变压器第三册专用技术规范二零一零年月国家电网公司集中规模招标采购（项目单位名称）220kV （工程名称）变电站工程220kV/180MVA三相三绕组电力变压器招标文件（技术规范专用部分）设计单位：年月1. 标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表12：投标人技术偏差表。

注 1. 打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。

2.空载和负载损耗单项超过要求值15%或总损耗超过10%，将被视为实质性不符合招标文件要求。

表1 技术参数和性能要求响应表2. 项目需求部分表2 货物需求及供货范围一览表表3 必备的备品备件、专用工具和仪器仪表供货表2.1 图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。

表4 卖方提交的需经确认的图纸资料及其接收单位2.2 工程概况2.2.1项目名称：2.2.2项目单位：2.2.3工程规模：2.2.4工程地址：2.2.5运输方式：2.3 使用条件表5使用条件参数表注：1. 环境最低气温超过-25℃的需要进行温度修正；2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图；3. 有关海拔、污秽、温度的修正情况见表7。

2.4 可选技术参数表表6 可选技术参数表2.5 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出；投标人应对本表中项目单位提出的技术差异逐条响应。

表7项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）对专用的修改：对通用的修改：2.6 报警和跳闸触点表招标方应根据实际工程需要，在表8中填写报警和跳闸触点，投标人填写“响应”与否。

220kV郑屯变扩建工程220kV/240MVA三相三绕组电力变压器技术规范书一、专用技术部分1. 标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表12：投标人技术偏差表。

注：1. 打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。

2.空载和负载损耗单项超过要求值15%或总损耗超过10%，将被视为实质性不符合招标文件要求。

表1 技术参数和性能要求响应表2. 项目需求部分表2 货物需求及供货范围一览表注：过负荷闭锁有载调压由变压器本体实现，并由厂家提供相关电缆接线。

表3 必备的备品备件、专用工具和仪器仪表供货表（投标人填写）2.1 图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。

表4 卖方提交的需经确认的图纸资料及其接收单位2.2 工程概况2.2.1项目名称：2.2.2项目单位：2.2.3工程规模：2.2.4工程地址：2.2.5运输方式：汽运（★由投标人自行查勘运输路线，并采取完善的运输措施，相应费用包括在投标报价中）2.3使用条件表5使用条件参数表注：1. 环境最低气温超过-25℃的需要进行温度修正；2.4技术差异表根据工程实际情况，使用条件及相关技术参数如有差异，投标人应对本表中提出的技术差异逐条响应。

表6技术差异表2.5 报警和跳闸触点表根据实际工程需要，在表7中填写报警和跳闸触点，投标人填写“响应”与否。

表7报警和跳闸触点3. 投标人提供信息表8 同类设备销售运行业绩表表9 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）表10 主要部件材料表3.1 投标人技术偏差表投标人提供的产品技术规范应完全满足本招标文件中规定。

若有偏差投标人应如实、认真地在技术偏差表（表12）中填写偏差值，否则视为与本招标文件中规定的要求一致。

若无技术偏差则应在技术偏差表中填写“无偏差”。
