电力变压器试验记录

箱式变压器预防性试验报告记录(10kV)————————————————————————————————作者：————————————————————————————————日期：2电力变压器预防性测试报告委托测试单位XXXXXXXX 测试单元电压等级10kV 测试单元间隔#3百货变配电室#2变测试性质预防性测试现场天气状况晴；零上12.1℃；湿度49% 测试日期2016年12月19日变压器铭牌参数变压器型号SCB10-1600/10 额定电压10±2X2.5%/0.4kV 变压器额定容量1600kVA 联结组别Dyn11 出厂序号1610002497 生产日期2013年09月生产厂家海南金盘电器有限公司测试依据：《电力设备预防性试验规程》DL/T 596-1996测试标准：1、直流电阻：相间电阻差别不大于三相平均值的4%；线间电阻差别不大于三相平均值的2%。

2、绝缘电阻：换算至同一温度下，与前一次测试结果对比应无明显变化。

3、交流耐压值：10kV侧为24kV。

测试仪器：1、直流电阻测试仪（10kV直流电阻测试仪9301）；2、ZC11D-10型摇表（2500V）；3、交流耐压测试仪（XJYD-5/50交流耐压仪）一、直流电阻测试数据：分接位置10kV侧直流电阻400V侧直流电阻A←→B B←→C C←→A ΔR%a0 b0 c0 ΔR%1（运行位置）0.4077Ω0.4082Ω0.4071Ω0.27%0.0002020Ω0.0002040Ω0.0002017Ω 1.13%二、绝缘电阻测试数据：测试位置工频耐压前测试的数据工频耐压后测试的数据10kV侧对400V侧接地≮2500+MΩ≮2500+MΩ400V侧对10kV侧接地≮2500+MΩ≮2500+MΩ三、工频交流耐压测试：测试位置测试电压测试时间10kV侧对400V侧接地24kV 1分钟测试情况说明1、直流电阻测试数据在要求标准误差范围之内。

电力变压器试验记录1.试验目的：检验电力变压器的技术性能，确认其工作电压范围、负载能力、绝缘性能等是否符合标准要求。

2.试验设备：（1）变压器试验装置：包括高压试验变压器、负载变压器、电源（或发电机）、恒压器、自动电压调节器、示功器和高压电源装置等。

（2）绝缘检测仪器：包括绝缘电阻测试仪、绝缘电桥、电荷率测试装置等。

3.试验内容：（1）工频耐压试验：将试验变压器的一侧高压绕组接入高压电源，另一侧低压绕组接入电阻负载，逐渐递增输入电压，测试变压器在额定频率下的耐压性能。

（2）绝缘电阻测试：使用绝缘电阻测试仪，对试验变压器的绝缘电阻进行测试，以确认绝缘性能是否达到标准要求。

（3）电压调整范围测试：通过调节输入电源的电压，测试变压器的调整范围和调整性能。

（4）负载承载能力测试：通过逐渐增加负载电流，测试变压器的负载能力和温升情况。

（5）零序阻抗测试：通过对变压器三相绕组的相间短路试验，得出变压器的零序阻抗特性，以评估变压器在发生故障时的抗干扰能力。

4.试验步骤：（1）首先进行工频耐压试验，根据标准要求，逐渐递增输入电压，观察试验变压器的表现情况，记录通过电压和泄漏电流值。

（2）绝缘电阻测试仪对试验变压器进行绝缘电阻测试，根据标准要求记录电阻值和测试时间。

（3）进行电压调整范围测试，通过调节输入电源的电压，观察变压器输出电压的调整情况，记录电压调整范围和调整时间。

（4）逐渐增加负载电流，测试变压器的负载能力和温升情况，记录负载电流值和变压器温升值。

（5）对变压器进行零序阻抗测试，记录三相绕组的相间短路电流值，计算得出变压器的零序阻抗值。

5.试验结果分析：根据试验数据，对变压器的技术性能进行评估和分析。

确认耐压性能、绝缘性能、调整范围、负载能力和零序阻抗等是否符合标准要求。

如若发现不合格项，应进一步分析原因并进行改进措施。

6.试验结论：根据试验结果和分析，给出电力变压器的性能评估结论，并作出是否符合标准要求的判断。

变压器试验记录范文一、试验目的：变压器是电力系统中的重要设备，为了保证其正常运行和使用，需要进行各项试验，以确保其安全性和可靠性。

本次试验的目的是对变压器的各项性能进行全面检测和评估，包括空载试验、短路试验、过载试验等。

二、试验设备及试验方法：1.试验设备：变压器、电流互感器、电压互感器、负载箱、电能表等。

2.试验方法：根据《变压器试验导则》和《变压器试验规范》，对变压器的各项性能进行逐项检测和评估。

三、试验内容及结果：1.空载试验：a)试验目的：测量变压器的空载电流、空载损耗和空载电压。

b)试验过程：逐步升高变压器的电压至额定值，测量电流、损耗和电压。

c)试验结果：变压器的空载电流为I0=5A，空载损耗为P0=1500W，空载电压为U0=220V。

2.短路试验：a)试验目的：测量变压器的短路电流和短路损耗。

b)试验过程：将变压器的低压侧短接，逐步升高变压器的电压至额定值，测量电流和损耗。

c)试验结果：变压器的短路电流为ISC=50A，短路损耗为PSC=3000W。

3.过载试验：a)试验目的：评估变压器在额定负载条件下的可靠性和稳定性。

b)试验过程：逐步升高变压器的负载至额定负载，维持一段时间后，记录电流、损耗和温升情况。

c)试验结果：按照额定负载的要求，变压器保持稳定，没有出现过载现象。

4.绝缘电阻试验：a)试验目的：检测变压器的绝缘性能。

b)试验过程：使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

c)试验结果：变压器的绝缘电阻大于100MΩ，符合设计要求。

5.波形畸变试验：a)试验目的：评估变压器的负载电流的波形畸变情况。

b)试验过程：使用示波器测量变压器的负载电流波形，并计算其总畸变率。

c)试验结果：变压器的负载电流的总畸变率小于5%，符合电力系统的要求。

四、试验结论：根据以上试验结果1.变压器在空载状态下，具有适当的电压调整能力和较低的空载损耗。

2.变压器在短路状态下，具有适当的电流限制能力和较低的短路损耗。

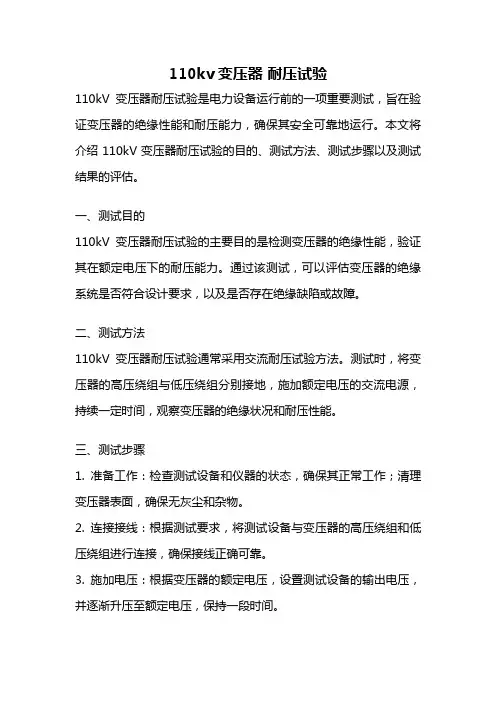

110kv变压器耐压试验110kV变压器耐压试验是电力设备运行前的一项重要测试，旨在验证变压器的绝缘性能和耐压能力，确保其安全可靠地运行。

本文将介绍110kV变压器耐压试验的目的、测试方法、测试步骤以及测试结果的评估。

一、测试目的110kV变压器耐压试验的主要目的是检测变压器的绝缘性能，验证其在额定电压下的耐压能力。

通过该测试，可以评估变压器的绝缘系统是否符合设计要求，以及是否存在绝缘缺陷或故障。

二、测试方法110kV变压器耐压试验通常采用交流耐压试验方法。

测试时，将变压器的高压绕组与低压绕组分别接地，施加额定电压的交流电源，持续一定时间，观察变压器的绝缘状况和耐压性能。

三、测试步骤1. 准备工作：检查测试设备和仪器的状态，确保其正常工作；清理变压器表面，确保无灰尘和杂物。

2. 连接接线：根据测试要求，将测试设备与变压器的高压绕组和低压绕组进行连接，确保接线正确可靠。

3. 施加电压：根据变压器的额定电压，设置测试设备的输出电压，并逐渐升压至额定电压，保持一段时间。

4. 观察检测：在测试过程中，观察变压器的绝缘状况，如有异常情况及时记录并停止测试。

5. 测试结果评估：根据测试数据和观察结果，评估变压器的绝缘性能和耐压能力是否符合要求。

四、测试结果评估根据110kV变压器耐压试验的结果，可以对变压器的绝缘性能进行评估。

通常，变压器的绝缘电阻应满足一定的要求，耐压测试中不应出现击穿或闪络现象。

如果测试结果符合要求，则说明变压器的绝缘系统良好，可以安全投入运行；如果测试结果不符合要求，则需要进一步分析原因，并采取相应的维修或更换措施。

110kV变压器耐压试验是确保变压器安全可靠运行的重要环节。

通过该测试，可以评估变压器的绝缘性能和耐压能力，及时发现和解决潜在的绝缘问题，保障电力系统的正常运行。

LL──12/5型电流继电器检验
调试人员：审核：年月日
LL──12/5型电流继电器检验表格工程名称：安装地点：系统图号：
6．结论：
调试人员：审核：年月日
三相组合式过电压保护器(TBP)试验记录表格工程名称：安装地点：系统图号：
调试人员：审核：年月日
调试人员：审核：年月日变频调速三相同步电动机调试记录表格
工程名称：安装地点：图号：
调试人员：审核人：年月日
电力电缆试验记录表格2
电气调试2009-05-21 15:34:24 阅读95 评论0 字号：大中小
电力电缆试验记录
工程名称：系统图号：
调试人员：审核：年月日
绕线型感应电动机调试记录表格
电气调试2009-05-21 15:38:32 阅读39 评论0 字号：大中小
绕线型感应电动机调试记录表格
电气调试2009-05-21 15:38:58 阅读35 评论0 字号：大中小
直流电动机调试记录表格
电气调试2009-05-21 15:43:28 阅读124 评论0 字号：大中小
直流电动机调试记录工程名称：安装地点：系统图号：
调试人员：审核：年月日
综合继保调试记录表格
电气调试2009-05-21 15:45:21 阅读112 评论0 字号：大中小
综合继保调试记录
工程名称：安装地点：系统图号：
调试人员：审核：年月日
综合继保调试记录表格
电气调试2009-05-21 15:46:17 阅读65 评论0 字号：大中小
综合继保调试记录
工程名称：安装地点：系统图号：。

电力变压器试验记录集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

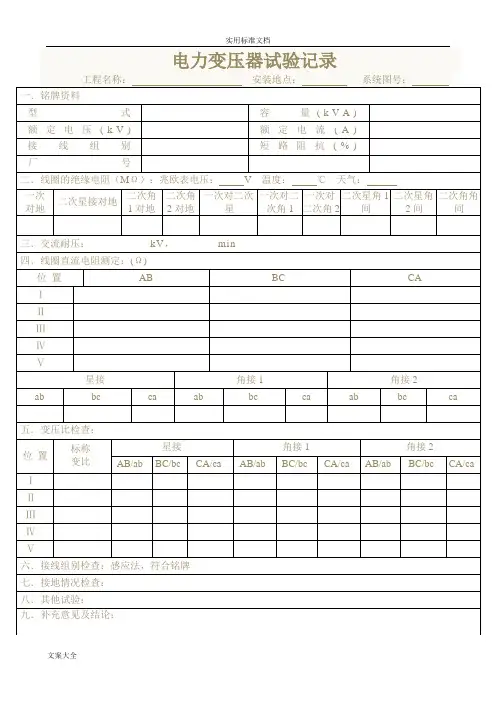

电力变压器试验记录
调试人员：审核：年月日
调试人员：审核：年月日
LL──12/5型电流继电器检验表格工程名称：安装地点：系统图号：
调试人员：审核：年月日
三相组合式过电压保护器(TBP)试验记录表格工程名称：安装地点：系统图号：
调试人员：审核：年月日
变频调速三相同步电动机调试记录表格工程名称：安装地点：图号：
调试人员：审核人：年月日电力变压器试验记录
调试人员：审核：年月日电力变压器试验记录
调试人员：审核：年月日电力变压器试验记录
调试人员：审核：年月日
电力电缆试验记录表格2
2009-05-2115:34:24阅读95评论0字号：大中小
电力电缆试验记录
工程名称：系统图号：
调试人员：审核：年月日
电力电缆试验记录3
2009-05-2115:35:10阅读68评论0字号：大中小
调试人员：审核：年月日电流互感器试验记录表格
调试人员：审核：年月日直流电动机调试记录表格
2009-05-2115:43:28阅读124评论0字号：大中小
直流电动机调试记录
工程名称：安装地点：系统图号：
调试人员：审核：年月日
综合继保调试记录表格
2009-05-2115:45:21阅读112评论0字号：大中小
综合继保调试记录
工程名称：安装地点：系统图号：
调试人员：审核：年月日
综合继保调试记录表格
2009-05-2115:46:17阅读65评论0字号：大中小
综合继保调试记录
工程名称：安装地点：系统图号：
调试人员：年月日。

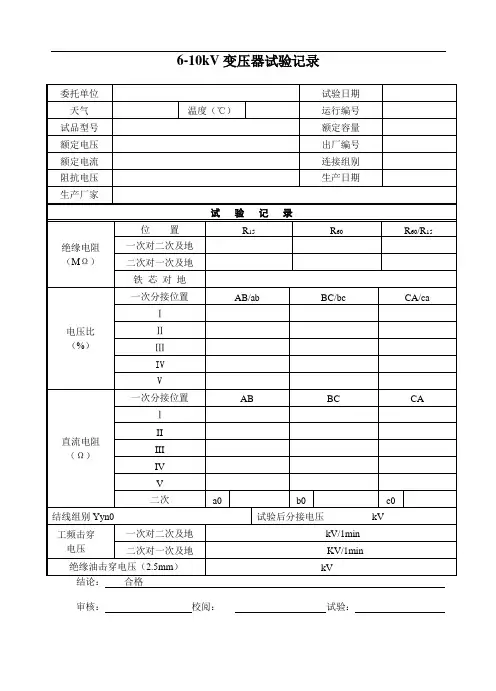

结论：合格审核：校阅：试验：结论：审核：校阅：试验：10kV 金属氧化锌避雷器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 持续运行电压 kV 额定电压 kV 天气 温度 ℃ 型式 制 造 厂 出厂日期 年 月 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范10kV电流互感器试验记录结论：审核：校阅：试验：6-35高压断路器试验记录kV委托单位报告编号站内编号 试验日期 年 月 日型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 结论：审核： 校阅： 试验：铭 牌 规 范35kV 电力变压器预防性试验记录委托单位报告编号站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范35kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号站内编号 试验日期 年 月 日型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / kV 额定电流 / A 阻抗电压 ％频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV 金属氧化锌避雷器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 持续运行电压 kV 额定电压 kV 天气 温度 ℃ 型式 制 造 厂 出厂日期 年 月 试验性质 结论： 审核： 校阅： 试验：铭 牌 规 范35kV 多油断路器试验记录结论：审核：校阅：试验：真空断路器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范少油断路器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 号 额定电压 kV 频 率 Hz 天气 温度 ℃ 开断电流 kA 开断容量 MVA 额定电流 A 制 造 厂 厂 号 出厂日期 年 月 试验性质 （绝缘部分）结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV电力电缆试验记录结论：审核：校阅：试验：电力电缆试验记录结论：审核：校阅：试验：电力电缆预防性试验报告结论：审核：校阅：试验：纸绝缘电力电缆试验记录委托单位报告编号 不印 站内编号 试验日期 年 月 日 全 长 m 导线形状 天气 温度 ℃ 绝缘种类 外皮种类 芯 数 电 压 kV 电 流 A 导线截面 平方毫米 制 造 厂 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范阀式避雷器交接试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 kV 天气 温度 ℃ 制 造 厂 出厂日期 年 月 灭弧电压 kV 试验性质结论： 审核： 校阅： 试验：铭 牌 规 范6-10kV 电力变压器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / 额定电流 / A 阻抗电压 ％ 频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 结论： 铭 牌 规 范审核： 校阅： 试验：6-10kV 电力变压器试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 容量 kVA 相数 天气 温度 ℃ 额定电压 / 额定电流 / A 阻抗电压 ％ 频率 Hz 结线组别 厂号 出厂日期 年 月 制 造 厂 试验性质 （绝缘部分） 结论： 审核： 校阅： 试验：铭 牌 规 范6-35kV 电压互感器试验记录委托单位 报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 最大容量 VA 变压比 / 频率 Hz 容 量 VA 出厂日期 年 月 制 造 厂 结论： 审核： 校阅： 试验：铭 牌 规 范电压互感器交接试验记录委托单位报告编号 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 最大容量 VA 变压比 / 频率 Hz 容 量 VA 出厂日期 年 月 制 造 厂 试验性质 结论： 审核： 校阅： 试验：铭 牌 规 范结论：审核：校阅：试验：委托单位报告编号 159 站内编号 试验日期 年 月 日 型 式 额定电压 / kV 天气 温度 ℃ 准确等级 频率 Hz 电流比 / A 容 量 VA 出厂日期 年 月 制 造 厂 结论： 审核： 校阅： 试验：铭 牌 规 范接地电阻试验报告结论：合格审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：结论：审核：校阅：试验：10kV干式电流互感器试验记录结论：审核：校阅：试验：电力电容器试验记录结论：审核：校阅：试验：继电保护装置试验记录委托单位试验日期设备名称 C.T.变比制造厂家变压器容量KVA三、二次回路绝缘电阻MΩ四、模拟动作：传动正确五、结论：各项试验均符合规程要求，保护可以投运审核：校阅：试验：综合自动化保护装置试验报告委托单位：试验日期：厂型：设备名称:厂号：变压器容量：制造厂家： C.T.变比：S，零序时间定值S七、二次回路绝缘电阻：MΩ审核：试验：。

上海开放大学电气传动技术及应用实验三单相变压器空载和短路实验实验报告分校：_____ ______班级：__________________学生姓名：__________________学号：__________________实验成绩：__________________批阅教师：__________________实验日期年月日实验三单相变压器空载和短路实验一、实验目的1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

二、实验项目1、空载实验测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。

2、短路实验测取短路特性U K=f(I K)，P K=f(I K), cosφK=f(I K)。

3、负载实验（选做）（1）纯电阻负载保持U1=U N，cosφ2=1的条件下，测取U2=f(I2)。

（2）阻感性负载保持U1=U N，cosφ2=0.8的条件下，测取U2=f(I2)。

三、实验方法1、实验设备2、屏上排列顺序D33、D32、D34-3、DJ11、D42、D43图3-1 空载实验接线图3、空载实验1）在三相调压交流电源断电的条件下，按图3-1接线。

被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 P N =77W ，U 1N /U 2N =220/55V ，I 1N /I 2N =0.35/1.4A 。

变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。

2）选好所有电表量程。

将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。

3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。

调节三相调压器旋钮，使变压器空载电压U 0=1.2U N ，然后逐次降低电源电压，在1.2～0.2U N 的范围内，测取变压器的U 0、I 0、P 0。

4）测取数据时，U=U N 点必须测，并在该点附近测的点较密，共测取数据7-8组。
