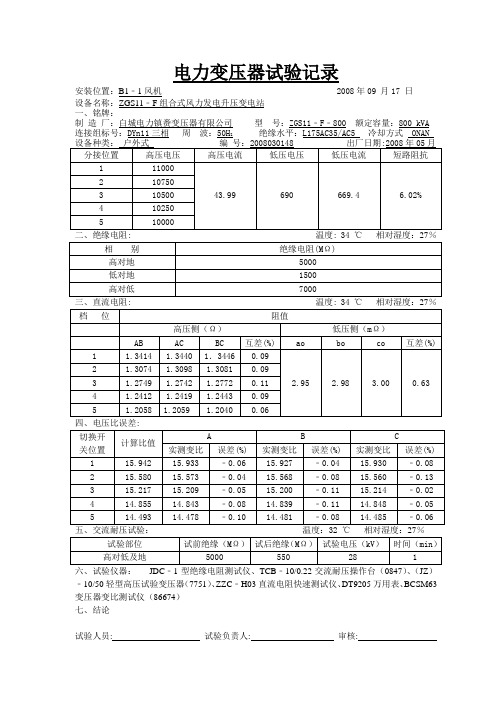

电力变压器试验记录

安装位置：B1﹣1风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论安装位置：B1﹣2风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣3风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣4风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣5风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣6风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣7风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣8风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣9风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣10风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣11风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣12风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣13风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣14风机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣15机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B1﹣16机2008年09 月17 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 34 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣17风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣18风机2008年09 月19日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣19风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣20风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣21风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣22风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣23风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣24风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣25风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣26风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣27风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣28风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣29风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣30风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣31风机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣32机2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B2﹣33 2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 27 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣34 2008年09 月23日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣35 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣36 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣37 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣38 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣39 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣40 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣41 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣42 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣43 2008年09 月19 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣44 2008年09 月23日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣45 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣46 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣47 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣48 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣49 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：安装位置：B3﹣50 2008年09 月23 日设备名称：ZGS11﹣F组合式风力发电升压变电站一、铭牌：制造厂：白城电力镇赉变压器有限公司型号：ZGS11﹣F﹣800 额定容量：800 kVA 连接组标号：DYn11三相周波：50H Z绝缘水平：L175AC35/AC5 冷却方式 ONAN编号：二、绝缘电阻: 温度: 38 ℃相对湿度：27％﹣10/50轻型高压试验变压器（7751）、ZZC﹣H03直流电阻快速测试仪、DT9205万用表、BCSM63变压器变比测试仪（86674）七、结论：。

箱式变压器预防性试验报告记录(10kV)————————————————————————————————作者：————————————————————————————————日期：2电力变压器预防性测试报告委托测试单位XXXXXXXX 测试单元电压等级10kV 测试单元间隔#3百货变配电室#2变测试性质预防性测试现场天气状况晴；零上12.1℃；湿度49% 测试日期2016年12月19日变压器铭牌参数变压器型号SCB10-1600/10 额定电压10±2X2.5%/0.4kV 变压器额定容量1600kVA 联结组别Dyn11 出厂序号1610002497 生产日期2013年09月生产厂家海南金盘电器有限公司测试依据：《电力设备预防性试验规程》DL/T 596-1996测试标准：1、直流电阻：相间电阻差别不大于三相平均值的4%；线间电阻差别不大于三相平均值的2%。

2、绝缘电阻：换算至同一温度下，与前一次测试结果对比应无明显变化。

3、交流耐压值：10kV侧为24kV。

测试仪器：1、直流电阻测试仪（10kV直流电阻测试仪9301）；2、ZC11D-10型摇表（2500V）；3、交流耐压测试仪（XJYD-5/50交流耐压仪）一、直流电阻测试数据：分接位置10kV侧直流电阻400V侧直流电阻A←→B B←→C C←→A ΔR%a0 b0 c0 ΔR%1（运行位置）0.4077Ω0.4082Ω0.4071Ω0.27%0.0002020Ω0.0002040Ω0.0002017Ω 1.13%二、绝缘电阻测试数据：测试位置工频耐压前测试的数据工频耐压后测试的数据10kV侧对400V侧接地≮2500+MΩ≮2500+MΩ400V侧对10kV侧接地≮2500+MΩ≮2500+MΩ三、工频交流耐压测试：测试位置测试电压测试时间10kV侧对400V侧接地24kV 1分钟测试情况说明1、直流电阻测试数据在要求标准误差范围之内。

电力变压器试验记录1.试验目的：检验电力变压器的技术性能，确认其工作电压范围、负载能力、绝缘性能等是否符合标准要求。

2.试验设备：（1）变压器试验装置：包括高压试验变压器、负载变压器、电源（或发电机）、恒压器、自动电压调节器、示功器和高压电源装置等。

（2）绝缘检测仪器：包括绝缘电阻测试仪、绝缘电桥、电荷率测试装置等。

3.试验内容：（1）工频耐压试验：将试验变压器的一侧高压绕组接入高压电源，另一侧低压绕组接入电阻负载，逐渐递增输入电压，测试变压器在额定频率下的耐压性能。

（2）绝缘电阻测试：使用绝缘电阻测试仪，对试验变压器的绝缘电阻进行测试，以确认绝缘性能是否达到标准要求。

（3）电压调整范围测试：通过调节输入电源的电压，测试变压器的调整范围和调整性能。

（4）负载承载能力测试：通过逐渐增加负载电流，测试变压器的负载能力和温升情况。

（5）零序阻抗测试：通过对变压器三相绕组的相间短路试验，得出变压器的零序阻抗特性，以评估变压器在发生故障时的抗干扰能力。

4.试验步骤：（1）首先进行工频耐压试验，根据标准要求，逐渐递增输入电压，观察试验变压器的表现情况，记录通过电压和泄漏电流值。

（2）绝缘电阻测试仪对试验变压器进行绝缘电阻测试，根据标准要求记录电阻值和测试时间。

（3）进行电压调整范围测试，通过调节输入电源的电压，观察变压器输出电压的调整情况，记录电压调整范围和调整时间。

（4）逐渐增加负载电流，测试变压器的负载能力和温升情况，记录负载电流值和变压器温升值。

（5）对变压器进行零序阻抗测试，记录三相绕组的相间短路电流值，计算得出变压器的零序阻抗值。

5.试验结果分析：根据试验数据，对变压器的技术性能进行评估和分析。

确认耐压性能、绝缘性能、调整范围、负载能力和零序阻抗等是否符合标准要求。

如若发现不合格项，应进一步分析原因并进行改进措施。

6.试验结论：根据试验结果和分析，给出电力变压器的性能评估结论，并作出是否符合标准要求的判断。

变压器试验记录范文一、试验目的：变压器是电力系统中的重要设备，为了保证其正常运行和使用，需要进行各项试验，以确保其安全性和可靠性。

本次试验的目的是对变压器的各项性能进行全面检测和评估，包括空载试验、短路试验、过载试验等。

二、试验设备及试验方法：1.试验设备：变压器、电流互感器、电压互感器、负载箱、电能表等。

2.试验方法：根据《变压器试验导则》和《变压器试验规范》，对变压器的各项性能进行逐项检测和评估。

三、试验内容及结果：1.空载试验：a)试验目的：测量变压器的空载电流、空载损耗和空载电压。

b)试验过程：逐步升高变压器的电压至额定值，测量电流、损耗和电压。

c)试验结果：变压器的空载电流为I0=5A，空载损耗为P0=1500W，空载电压为U0=220V。

2.短路试验：a)试验目的：测量变压器的短路电流和短路损耗。

b)试验过程：将变压器的低压侧短接，逐步升高变压器的电压至额定值，测量电流和损耗。

c)试验结果：变压器的短路电流为ISC=50A，短路损耗为PSC=3000W。

3.过载试验：a)试验目的：评估变压器在额定负载条件下的可靠性和稳定性。

b)试验过程：逐步升高变压器的负载至额定负载，维持一段时间后，记录电流、损耗和温升情况。

c)试验结果：按照额定负载的要求，变压器保持稳定，没有出现过载现象。

4.绝缘电阻试验：a)试验目的：检测变压器的绝缘性能。

b)试验过程：使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

c)试验结果：变压器的绝缘电阻大于100MΩ，符合设计要求。

5.波形畸变试验：a)试验目的：评估变压器的负载电流的波形畸变情况。

b)试验过程：使用示波器测量变压器的负载电流波形，并计算其总畸变率。

c)试验结果：变压器的负载电流的总畸变率小于5%，符合电力系统的要求。

四、试验结论：根据以上试验结果1.变压器在空载状态下，具有适当的电压调整能力和较低的空载损耗。

2.变压器在短路状态下，具有适当的电流限制能力和较低的短路损耗。

干式变压器设备巡检记录设备信息：设备名称：干式变压器设备型号：XXX设备编号：XXX所属电站：XXX巡检时间：XXXX年XX月XX日巡检人员：XXX一、外观及环境检查1.检查变压器外部表面是否清洁，无油污、灰尘等污物。

2.检查变压器周围环境是否整洁，无堆放物品、杂草等。

3.检查变压器周围是否有异味或异常气体。

二、温度检查1.使用红外热像仪对变压器进行热成像检测，并记录各部位的温度。

2.检查变压器壳体温度是否正常，是否存在热点。

三、冷却系统检查1.检查变压器风扇是否正常运转，是否存在异响或磨损。

2.检查冷却器是否清洁无积尘，水路是否通畅。

3.检查冷却系统的水位是否在正常范围内。

四、绝缘检查1.使用绝缘电阻计测试变压器的绝缘电阻，并记录测试结果。

2.检查变压器绝缘体是否完好无损。

3.检查变压器绝缘子是否正常，无破损或裂纹。

五、接地系统检查1.检查变压器接地引线是否牢固，接地电阻是否在正常范围内。

2.检查变压器接地装置是否正常，无松动或损坏。

六、其他检查1.检查变压器油位是否正常，是否需要添加或更换绝缘油。

2.检查变压器的保护及监控设备是否正常运行。

3.检查变压器的连接螺栓是否松动，有无腐蚀现象。

七、巡检结论和建议根据以上检查内容，对干式变压器的运行状况进行评估，列出巡检结论并提出针对性的维护建议。

巡检结论：1.外观及环境良好，无异常情况。

2.温度正常，无热点。

3.冷却系统正常运行，无异响。

4.绝缘状况良好，绝缘电阻满足要求。

5.接地系统正常，接地电阻合格。

6.油位正常，无需添加或更换绝缘油。

7.保护及监控设备正常运行。

8.连接螺栓无松动，无腐蚀现象。

维护建议：1.定期清洁变压器外表面，保持干净。

2.继续监测变压器温度，预防异常情况发生。

3.定期清洗冷却器，保证水路通畅。

4.根据绝缘电阻测试结果，决定是否进行绝缘维修或更换。

5.定期检查接地系统，确保接地装置良好连接。

6.根据运行情况，定期检查油位并更换绝缘油。

变压器试验记录DQ1-17单位工程名称工程编号型号容量（KV A）号位相数电压（KV）制造厂接线组别电流（A）出厂日期冷却方式短路阻扰（%）出厂编号直流电阻ΩI（Ω）Ⅱ（Ω）Ⅲ（Ω）Ⅳ（Ω）Ⅴ（Ω）低压侧A aB bC c误差（%）误差（%）变压比铭牌变化分接开关位置高压侧电压（V）低压侧电压（V）实测变比变比误差（%）1..1.2/1.1.21.2.3/1.2.31.3.1/1.3.11.11.2 1.21.3 1.31.1 1.11.2 1.21.3 1.31.1IⅡⅢⅣⅤ接线组别（或极性）检查绝缘试验项目测试部位绝缘电阻（MΩ）及吸收比交流耐压泄漏电流介质换失角正切值tgδ（%）温度（0C）R60’吸收比频电压（KV）时间（min）直流电压（V）泄漏电流（μA）高压－低及地低压－高压及地绝缘油油别油号击穿电压（KV）第一次第二次第二次第四次第五次平均值结论试验施工班（组）长：质检员：技术负责人：年月日建设（监理）单位专业工程师：年月日说明：适用于线圈电力变压器试验，三线圈的，可按规范要求内容绘制表格填写。

电力肖弧线圈和油浸电抗器试验亦可适用上表。

表中“直流电阻”栏低压侧应根据绕组是否在中性点引出。

确定检查线间或相间直流电阻值，并在栏内填写清楚。

E.1～E.27 表SH/T3543－G501～SH/T3543－G516为电气设备试验记录（以下简称试验记录）。

表SH/T 3543－G517～SH/T 3543－G526为电气安装工程安装检查记录（以下简称安装检查记录）。

以上表格未包括的安装检查记录和试验记录，分别使用SH/T 3543－G122和SH/T 3543－G123。

试验记录表格中交流耐压持续时间宜为1min，故没有单列耐压时间栏。

如不是1min，应在“备注”中说明。

试验记录表格中未能包含但实际工作中必须试验的项目，填写于备注栏中。

在一些安装检查记录表格中的“检查内容”和“安装调整”栏中留有空格，用以填写表中未列入又需进行检查的项目。

“检查结果”栏符合设计文件和规范要求时填写合格，反之填写不合格，未发生的项目填写“—”，有计量单位的填写实测数据。

部分表中的电源相序采用了规范符号“L1、L2、L3”代替了“A、B、C”；设备端相序采用了规范符号“U、V、W”代替了“A、B、C”。

E.4 SH/T3543－G504“电力变压器试验记录”用于双线圈电力变压器，也可用于变流、整流、电炉变压器。

“铭牌变比”和“实测变比”栏只填写比值，但铭牌的“额定电压”栏应填写一次电压/二次电压（如6/0.4±2×2.5%）。

为规范使用电气符号，直流电阻的“接线”栏目的电源相序采用“l1、l2、l3”代替了“a、b、c”；“变压比”栏目采用了规范符号“L1L2/l1l2、L2L3/l2l3、L3L1/l3l1”代替了“AB/ab、BC/bc、CA/ca”。
