35KV箱变试验报告35KV风电项目中的箱式变压器经过交接试验,环境温度为10℃,湿度为68%。
该变压器型号为S11-2400/35,联结组别为Dyn11,额定容量为2400 KVA,相数为3相,冷却方式为ONAN,短路阻抗为6.35%,出厂日期为2018.12.生产厂家为XXX。
试验设备包括绝缘电阻测试仪、直流电阻测试仪、变压器变比组别测试仪、变频串联谐振耐压装置、绝缘油介电强度测试仪、全自动绝缘油介质损耗测试仪和绝缘油微量水分测试仪。
在绕组连同套管的绝缘电阻吸收比或极化指数测试中,使用NC681绝缘电阻测试仪进行测试,测试部位包括高压-低压及地和低压-高压及地。
在常温下,35KV及以上、4000KVA 以上的变压器吸收比不应小于1.3,当R60s大于3000 MΩ时吸收比可不作考核要求。
在不同温度下,绕组绝缘电阻最低允许值也有所不同。
在绕组连同套管的直流电阻测量中,使用NC210A直流电阻测试仪进行测试,分接位置包括1、2、3、4和5.高压侧绕组的不平衡系数分别为0.31、0.27、0.35和0.38.第一段:删除明显有问题的段落。
第二段:对于1600KVA及以下容量等级的三相变压器,各相测得值的相互差值应小于平均值的4%,线间测得值的相互差值应小于平均值的2%。
而对于1600KVA及以上容量等级的三相变压器,各相测得值的相互差值应小于平均值的2%,线间测得值的相互差值应小于平均值的1%。
第三段:使用NC262变压器变比组别测试仪进行电压比测量及连接组标号检定。
根据铭牌电压分接位置和额定变比K,进行测量。
根据结果,AB组的变比值误差在0.00%到0.06%之间,BC组的变比值误差在0.01%到0.05%之间,CA组的变比值误差在0.01%到0.04%之间。
联结组别为Dyn11,允许偏差小于实际额定分接阻抗百分数的1/10.第四段:使用NC-BPXZ-135KVA/108KV变频串联谐振耐压装置进行交流耐压试验。
交接试验内容及注意事项1.交接试验内容通常交接试验内容:测量绝缘电阻、交流耐压试验、测量直流电阻、直流耐压试验、泄漏电流测量、绝缘油试验、线路相位检查等。
(1)油浸电力变压器的交接试验内容:绝缘油试验,测量绕组连同套管的直流电阻,测量变压器绕组的绝缘电阻和吸收比,测量铁芯及夹件的绝缘电阻,检查所有分接的变比,检查三相变压器组别,非纯瓷套管试验,测量绕组连同套管的介质损耗因数,绕组连同套管交流耐压试验等。
(2)真空断路器的交接试验内容:测量绝缘电阻,测量每相导电回路电阻,交流耐压试验,测量断路器的分合闸时间,测量断路器的分合闸同期性,测量断路器合闸时触头弹跳时间,测量断路器的分合闸线圈绝缘电阻及直流电阻,测量断路器操动机构试验。
(3)六氟化硫断路器交接试验内容:测量绝缘电阻,测量每相导电回路电阻,交流耐压试验,测量断路器的分合闸时间,测量断路器的分合闸速度,测量断路器的分合闸线圈绝缘电阻及直流电阻,测量断路器操动机构试验,测量断路器内六氟化硫气体含水量。
(4)电力电缆的交接试验内容:测量绝缘电阻、交流耐压试验、测量直流电阻、直流耐压试验及泄漏电流测量、线路相位检查等。
2.交接试验注意事项(1)在高压试验设备和高电压引出线周围,均应装设遮拦并悬挂警示牌。
(2)进行高电压试验时,操作人员与高电压回路间应具有足够的安全距离。
例如,电压等级6-10kV,不设防护栏时,最小安全距离为0.7m。
(3)高压试验结束后,应对直流试验设备及大电容的被测试设备多次放电,放电时间至少1min以上。
(4)断路器的交流耐压试验应在分、合闸状态下分别进行。
(5)成套设备进行耐压试验时,宜将连接在一起的各种设备分离开来单独进行。
(6)做直流耐压试验时,试验电压按每级0.5倍额定电压分阶段升高,每阶段停留1min,并记录泄漏电流。

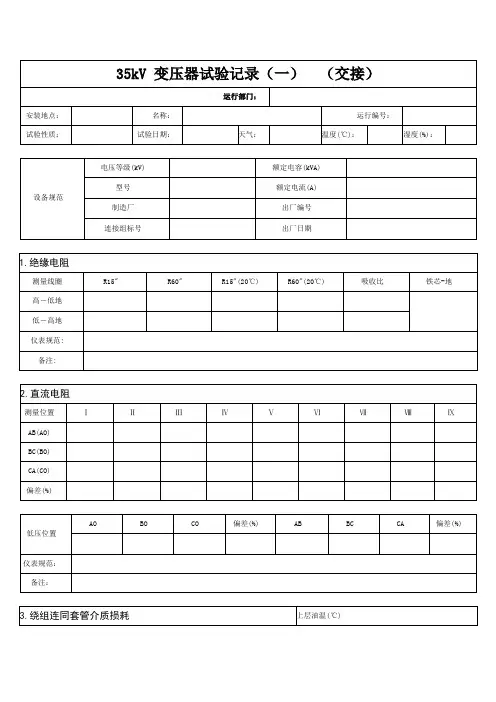

高压电气设备及布线系统交接试验记录
