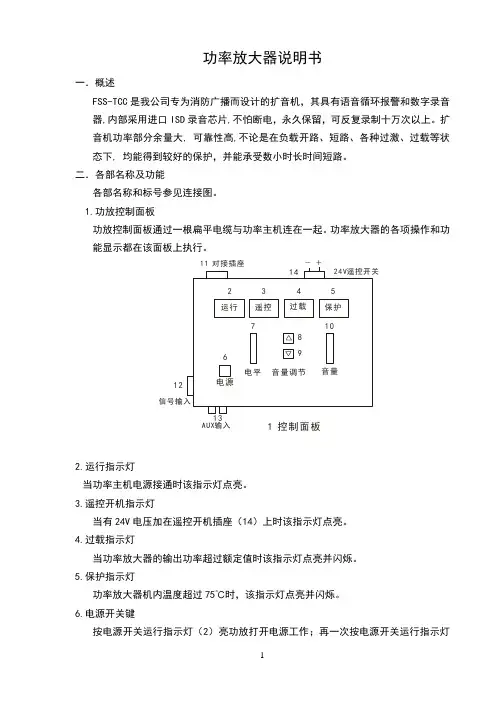

功率放大器说明书一．概述FSS-TCC是我公司专为消防广播而设计的扩音机，其具有语音循环报警和数字录音器,内部采用进口ISD录音芯片,不怕断电，永久保留，可反复录制十万次以上。
扩音机功率部分余量大, 可靠性高,不论是在负载开路、短路、各种过激、过载等状态下, 均能得到较好的保护，并能承受数小时长时间短路。
二．各部名称及功能各部名称和标号参见连接图。
1.功放控制面板功放控制面板通过一根扁平电缆与功率主机连在一起。
功率放大器的各项操作和功能显示都在该面板上执行。
运行遥控过载保护2345电源电平音量调节音量678910－＋24V遥控开关1411 对接插座信号输入121 控制面板A U X输入132.运行指示灯当功率主机电源接通时该指示灯点亮。
3.遥控开机指示灯当有24V电压加在遥控开机插座（14）上时该指示灯点亮。
4.过载指示灯当功率放大器的输出功率超过额定值时该指示灯点亮并闪烁。
5.保护指示灯功率放大器机内温度超过75℃时，该指示灯点亮并闪烁。
6.电源开关键按电源开关运行指示灯（2）亮功放打开电源工作；再一次按电源开关运行指示灯（2）灭功放关闭电源停止工作。
7. 输出电平指示指示输出电平的大小，0dB灯点亮输出电压为120V。
8. 音量向上调节键每按一次音量向上调节一档，音量指示（10）发光管就向上点亮一档。
9. 音量向下调节键每按一次音量向下调节一档，音量指示（10）发光管就向下灭一档。
10.音量指示指示音量调节的大小，满刻度为十档。
11.对接插座本功率放大器设计成控制和放大二大部件，通过对接插座和扁平电缆相连接而成一体。
12.信号输入插座0dB平衡信号输入端。
13.AUX输入插座CD或卡座不平衡信号输入端。
注意：该输入端是直接信号，没有优先级切换控制。
14. 遥控开机插座当有24Ｖ电压加在遥控开机插座上时，功放打开电源工作。
此时如按电源开关键（6）将不起作用。
15. 输出电平指示录放板输出电平指示，根据输出电平大小而点亮。
