下载文档原格式

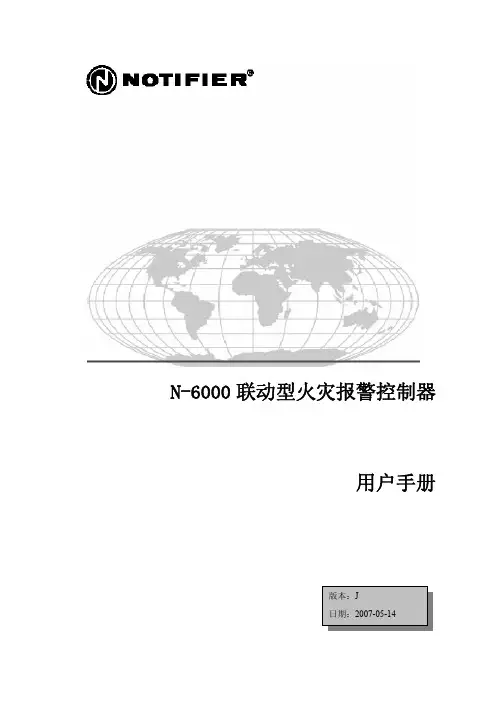

N-6000联动型火灾报警控制器用户手册火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备，它能提供早期的火灾报警。
一个系统不能确保火灾发生时的生命及财产安全。
尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。
由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。
感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。
感烟探测器不能探测到建筑物另一楼层的火灾。
火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：z探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。
z烟微粒变“冷”凝结，不能扩散到安装了探测器的天花板或墙上。
z风将烟微粒吹得远离探测器。
z在扩散到探测器之前，烟微粒融合在空气中。
z出现的“烟”量不能使感烟探测器报警。
感烟探测器被设计为有多种级别的感烟灵敏度。
如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。
感烟探测器即使工作正常，其灵敏度也受到限制。
光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。
离子感烟探测器探测明火火灾的能力优于阴燃火灾。
因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。
感烟探测器不能及时报警的火灾原因有：纵火、小孩玩火（尤其是在卧室内）、躺在床上抽烟及爆炸（如煤气、存贮的易燃原料等）引起的火灾等。
感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。
升温速率型感温探测器在使用时间很长后可能灵敏度会降低。
基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。
感温探测器设计用于保护财产而不是生命。
消防报警中文图形系统（Windows 9x/ Windows XP）一、系统概述 33三、系统配置 55…6 (24)七、编制探点对照表说明 (25)八、编制图层号对照表说明 (27)九、探点布置使用说明 (28)一、系统概述Notifier消防中文图形系统是以中文Windows98／中文Windows/XP 环境为基础的图形显示系统，该系统可自动显示报警点的中文信息及建筑物的消防平面图，可实时打印报警信息及报警平面图。
自动存储报警资料，可按任意条件查询历史记录并可以用中文方式打印输出。
可设置报警时的声音提示及广播声响。
配以各种管理方式使其具备完整的保安管理性能。
通过计算机可对报警主机进行报警确认、系统复位等操作。
该系统与Notifier 系列消防报警系统主机相配接，即解决了中文显示问题又解决了文字描述不如图形描述直观等问题，因而是消防及保安自动报警系统的最佳辅助设备。
二、系统的主要特点：⒈极快的响应速度当有火警或故障发生时，系统可迅速显示出报警详细具体中文内容，并用红色闪烁表示火警报警、黄色闪烁表示故障报警、兰色闪烁表示监测报警，系统可自动或手动调出报警位置的平面图形，在图形上用探点闪烁指出具体位置及报警探点类型。
实现了对报警信息的动态监控及查询。
⒉直观的图形显示系统可显示建筑物的平面图形，显示的图形幅数不限，可随时增加和修改图形，可定义探点在图形中的具体位置及探点的类型．可随时顺序显示或指定任意一幅图形显示。
⒊报警信息的自动存储发生火警或故障的任何信息，中文图形系统自动将其存储起来，同时可将报警的时间、日期、报警地点、报警类型、报警时值班人员的姓名等信息记录下来，对于加强值班人员的责任心及加强内部管理都有很大的帮助。
所有的报警资料可随时查询，并可调出报警时的图形也可将该资料送打印机输出。
⒋用户权限的控制该系统可对操作人员进行操作权限的控制，对于级别较低的用户只允许其进行简单的操作，高级别的用户可进行计算机的系统管理等操作。

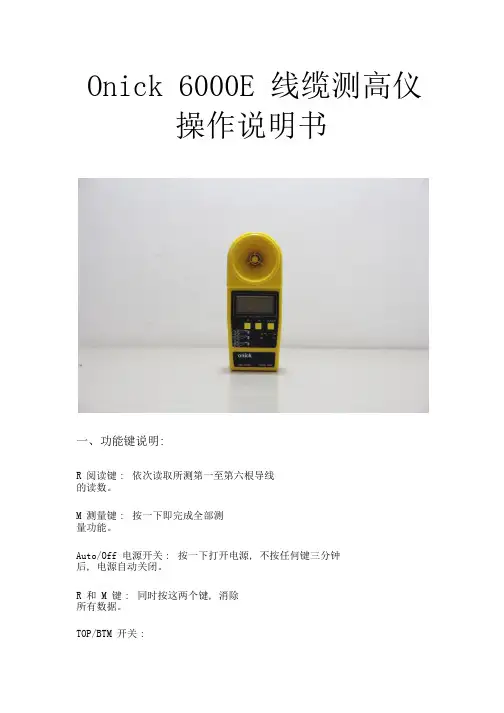

Onick 6000E 线缆测高仪操作说明书一、功能键说明:R 阅读键：依次读取所测第一至第六根导线的读数。
M 测量键：按一下即完成全部测量功能。
Auto/Off 电源开关：按一下打开电源，不按任何键三分钟后，电源自动关闭。
R 和 M 键：同时按这两个键，消除所有数据。
TOP/BTM 开关：在 TOP 位置，测离地最高第六至第一根导线。
在 BTM 位置，测离地最低第一至第六根导线。
Mea/Cal 开关：在Mea 位置，仪器测架空导线；在Cal 位置，仪器测室内距离或其他大物体的距离，也可以测标准物体的距离，作为检验仪器精度的依据。
二、操作步骤:1.打开 ON 键。
2.站在导线下方与导线平行位置。
3.等显示屏温度值与大气温度一致。
4.如果测导线高度，把 Mea/Cal 开关定到 Mea 位置，如果测离地最低第一至第六根导线，把 TOP/BTM 开关定到下档，如果测离地最高至第一根导线，把该开关定到上档。
5.两手水平握稳测高仪（至腰间部位、严禁置放于地面），按下 M 键，约 2—3 秒后松开。
6.按 R 即显示测量值。
如 TOP/BTM 开关在下档，显示屏按顺序显示离地最近的导线与仪器底部的距离，第一根线与第二根线的距离，第三根线与第二根线的距离……如所测的导线数量不够六根，显示值为------。
如 TOP/BTM 开关在上档，显示屏按顺序显示离地最高的导线与仪器底部的距离，第六根导线与第五根导线的距离，第五根导线与第四根导线的距离……（注：该值前面有“—”符号，表示负值），其余依次类推。
7.同时按 R 和 M 键，清除所有数据。
三、电池低电压报警和更换电池:1.电池电压低于 6V，仪器会自动报警，并在显示屏中间上方有显示。
用户应及时更换电池，否则测量值不准，电池漏液会严重损坏仪器。
2.电池盒在仪器左下方，滑开盖后，取出 9V 旧电池，注意极性，换上新电池，再盖上盖子。
四、其他注意事项:1.6000E 系列测高仪显示单位为公制，不需要英制/公制转换。
Kinetix 6000 多轴伺服驱动器目录号2094-ACxx-Mxx-S 、2094-BCxx-Mxx-S 、2094-AMxx-S 、2094-BMxx-S2094-ACxx-Mxx 、2094-BCxx-Mxx 、2094-AMxx 、2094-BMxx 、2094-BSP2、2094-PRF 、2094-SEPM-B24-S用户手册重要用户信息在安装、配置、操作或维护本产品之前，请仔细阅读本文档及“其他资源”部分所列文档中有关安装、配置和操作此设备的信息。
除遵守所有适用的规程、法律及标准的要求外，用户还应熟悉安装 和接线说明。
安装 、 调节 、 投入使用 、 操作 、 装配 、 拆卸和维护等活动均要求由经过适当培训的人员遵照适 用法规执行。
如果未按制造商指定的方式使用设备，则设备提供的保护功能可能会受到影响。
任何情况下，对于因使用或操作本设备造成的任何间接损失或连带损失，罗克韦尔自动化公司概不负责。
本手册中包含的示例和图表仅用于说明。
由于任何特定的安装都存在很多差异和要求，罗克韦尔 自动化对于依据这些示例和图表所进行的实际应用不承担任何责任和义务。
因使用本手册中所述的信息、电路、设备或软件而引起的相关专利问题，罗克韦尔自动化公司不负任何责任。
未经罗克韦尔自动化公司的书面许可，不得复制本手册的全部或部分内容。
在整本手册中，我们在必要的地方使用了注释，来提醒您注意相关的安全事宜。
设备表面或内部也可能贴有标签，以提供特定的预防措施。
Allen-Bradley 、CompactLogix 、ControlFLASH 、ControlLogix 、DriveExplorer 、Guardmaster 、HPK-Series 、Integrated Architecture 、Kinetix 、LDC-Series 、LDL-Series 、Logix5000、MP-Series 、RDD-Series 、Rockwell Automation 、Rockwell Software 、RSLinx 、RSLogix 、SCANport 、SoftLogix 、Studio 5000 Logix Designer 、Studio 5000 和 TL-Series 是罗克韦尔自动化公司的商标。
警示TJNR6000系列在线运行微功耗电机软起动产品的安装、使用、维护过程中必须注意以下事项：※安装前请务必详细阅读本操作说明。
※必须由专业技术人员安装本软起动器。
※严禁在软起动器输出端（U、V、W）接电容器。
※检修软起动器下口线路时，必须切断输入电源。
※带金属外壳的软起动器在安装和使用时必须保证外壳可靠接地。
※不得私自拆卸、改装、维修本产品。
※电动机的规格与软起动器的规格要相匹配。
1、TJNR6000系列软起动器概述TJNR6000系列智能式在线运行微功耗电动机电子软起动器，适用于交流380V（其他电压等级参见型号说明，定货时应提前说明），50/60Hz，额定电流800A及以下的三相交流异步电动机。
软起动装置本体为模块型,需装在柜体或箱体内与开关配合使用组成电动机的控制电路，不需要加装旁路接触器和热过载继电器，即能起到电动机的起动控制和过载、缺相、三相不平衡、过电压、欠压保护。
2、产品型号说明与开箱检查2.1型号说明2.2开箱检查步骤每台TJNR6000系列软起动器在出厂前均进行了严格的检验和性能测试。
用户在收到产品并拆封后，请按下列步骤检查。
如发现问题，请及时与供货商联系或拨打公司的热线电话。
2.2.1检查产品的型号核对产品外壳上的规格标牌，确认您收到的货物与您所订购的产品相符。
产品表面右上角最右边的3为数字代表本软起动器的适配电机功率（还可以通过键盘查询此数，见操作说明），此数值不能小于电动机额定功率。
2.2.2检查其他物品每台软起动器包装箱内除了产品本身外，还应有配套的产品检验合格证，操作说明及产品保修单各一份。
2.2.3 产品保修期产品自开具发票或收货单之日起一年。
3、使用条件与安装要求TJNR6000系列软起动器应符合下述使用条件与安装方法要求，否则性能将不予保证，严重时甚至会造成软起动器寿命缩短甚至损坏。
3.1软起动器的使用条件✓执行标准：IEC 60947-4-2:2002；GB14048.6-2008✓进线电压（额定工作电压）：交流220V/380V/440V/660V，50/60H Z。

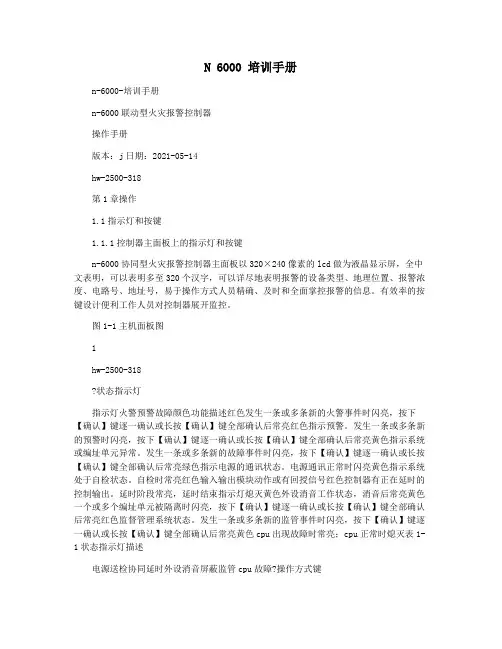

N 6000 培训手册n-6000-培训手册n-6000联动型火灾报警控制器操作手册版本：j日期：2021-05-14hw-2500-318第1章操作1.1指示灯和按键1.1.1控制器主面板上的指示灯和按键n-6000协同型火灾报警控制器主面板以320×240像素的lcd做为液晶显示屏，全中文表明，可以表明多至320个汉字，可以详尽地表明报警的设备类型、地理位置、报警浓度、电路号、地址号，易于操作方式人员精确、及时和全面掌控报警的信息。
有效率的按键设计便利工作人员对控制器展开监控。
图1-1主机面板图1hw-2500-318状态指示灯指示灯火警预警故障颜色功能描述红色发生一条或多条新的火警事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮红色指示预警。
发生一条或多条新的预警时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮黄色指示系统或编址单元异常。
发生一条或多条新的故障事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮绿色指示电源的通讯状态。
电源通讯正常时闪亮黄色指示系统处于自检状态。
自检时常亮红色输入输出模块动作或有回授信号红色控制器有正在延时的控制输出。
延时阶段常亮，延时结束指示灯熄灭黄色外设消音工作状态，消音后常亮黄色一个或多个编址单元被隔离时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮红色监督管理系统状态。
发生一条或多条新的监管事件时闪亮，按下【确认】键逐一确认或长按【确认】键全部确认后常亮黄色cpu出现故障时常亮；cpu正常时熄灭表1-1状态指示灯描述电源送检协同延时外设消音屏蔽监管cpu故障?操作方式键数字键：数字“0”～“9”。
字母键：字母“a”～“z”，以及字母大小写切换键“a-a”。
?空格键：编程时，发生改变checkbox控件状态，?【退格】键：前进键?【菜单】键：按下步入菜单?【协助】键：协助键【prev】键/【next】键：按下跳到上一个控件/按下跳到下一个控件?【esc】键：退出键?【enter】键：确认输入键【tab】键：切换键，同【next】键?【】键：前一页/后一页【△】键/【】键：上一条事件/下一条事件?固定功能键【证实】键：证实事件操作方式。
火灾报警控制器N-6000使用说明书版本：J日期：2007-05-14火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备，它能提供早期的火灾报警。
一个系统不能确保火灾发生时的生命及财产安全。
尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。
由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。
感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。
感烟探测器不能探测到建筑物另一楼层的火灾。
火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：●探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。
●烟微粒变“冷”凝结，不能扩散到安装了探测器的天花板或墙上。
●风将烟微粒吹得远离探测器。
●在扩散到探测器之前，烟微粒融合在空气中。
●出现的“烟”量不能使感烟探测器报警。
感烟探测器被设计为有多种级别的感烟灵敏度。
如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。
感烟探测器即使工作正常，其灵敏度也受到限制。
光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。
离子感烟探测器探测明火火灾的能力优于阴燃火灾。
因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。
感烟探测器不能及时报警的火灾原因有：纵火、小孩玩火（尤其是在卧室内）、躺在床上抽烟及爆炸（如煤气、存贮的易燃原料等）引起的火灾等。
感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。
升温速率型感温探测器在使用时间很长后可能灵敏度会降低。
基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。
感温探测器设计用于保护财产而不是生命。
灾报警控制器FS-3030/E作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。
由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
烟粒子被空气出口吹离探测器。
烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。
感烟探测器，即使工作正常，也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。
N-6000联动型火灾报警控制器用户手册火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备，它能提供早期的火灾报警。
一个系统不能确保火灾发生时的生命及财产安全。
尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。
由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。
感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。
感烟探测器不能探测到建筑物另一楼层的火灾。
火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：z探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。
z烟微粒变“冷”凝结，不能扩散到安装了探测器的天花板或墙上。
z风将烟微粒吹得远离探测器。
z在扩散到探测器之前，烟微粒融合在空气中。
z出现的“烟”量不能使感烟探测器报警。
感烟探测器被设计为有多种级别的感烟灵敏度。
如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。
感烟探测器即使工作正常，其灵敏度也受到限制。
光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。
离子感烟探测器探测明火火灾的能力优于阴燃火灾。
因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。
感烟探测器不能及时报警的火灾原因有：纵火、小孩玩火（尤其是在卧室内）、躺在床上抽烟及爆炸（如煤气、存贮的易燃原料等）引起的火灾等。
感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。
升温速率型感温探测器在使用时间很长后可能灵敏度会降低。
基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。
感温探测器设计用于保护财产而不是生命。
火灾报警控制器NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。
由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。
感烟探测器，即使工作正常，也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。
消防报警中文图形系统消防报警中文图形系统（W indows 9x/ Windows XP）操作手册2004 年 6 月目录一、系概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 二、系的特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 三、系配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 四、件安装及运行明⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 五、件使用明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ..⋯6 六、消防警平面制作⋯⋯⋯⋯⋯⋯⋯ .⋯.24 七、制探点照表明⋯⋯⋯⋯⋯⋯⋯⋯ ..25 八、制号照表明⋯⋯⋯⋯⋯⋯⋯⋯ 27 九、探点布置使用明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 28一、系统概述Notifier 消防中文图形系统是以中文Windows98／中文Windows/XP 环境为基础的图形显示系统，该系统可自动显示报警点的中文信息及建筑物的消防平面图，可实时打印报警信息及报警平面图。
自动存储报警资料，可按任意条件查询历史记录并可以用中文方式打印输出。
可设置报警时的声音提示及广播声响。
配以各种管理方式使其具备完整的保安管理性能。
通过计算机可对报警主机进行报警确认、系统复位等操作。
该系统与 Notifier 系列消防报警系统主机相配接，即解决了中文显示问题又解决了文字描述不如图形描述直观等问题，因而是消防及保安自动报警系统的最佳辅助设备。
二、系统的主要特点：⒈极快的响应速度当有火警或故障发生时，系统可迅速显示出报警详细具体中文内容，并用红色闪烁表示火警报警、黄色闪烁表示故障报警、兰色闪烁表示监测报警，系统可自动或手动调出报警位置的平面图形，在图形上用探点闪烁指出具体位置及报警探点类型。
实现了对报警信息的动态监控及查询。
⒉直观的图形显示系统可显示建筑物的平面图形，显示的图形幅数不限，可随时增加和修改图形，可定义探点在图形中的具体位置及探点的类型．可随时顺序显示或指定任意一幅图形显示。
⒊报警信息的自动存储发生火警或故障的任何信息，中文图形系统自动将其存储起来，同时可将报警的时间、日期、报警地点、报警类型、报警时值班人员的姓名等信息记录下来，对于加强值班人员的责任心及加强内部管理都有很大的帮助。
火灾报警控制器 NFS-3030/E操作手册目 录第一章概要 (4)1.1 关于手册 (4)1.2 辅助信息 (4)1.3 控制器简介 (5)1.4 操作功能 (5)1.4.1 显示/键盘 (5)1.5 信息格式 (8)1.5.1 系统正常显示 (8)1.5.2 事件记录格式 (9)1.6 操作菜单和编程界面 (11)1.7 主菜单 (11)1.7.1 事件记数显示 (12)1.7.2 更多信息 (12)1.7.3 多事件列表 (14)1.7.4 历史记录显示（历史记录选择屏幕） (15)1.7.5 读取状态 (15)1.7.6 编程/改变状态 (15)1.7.7 打印功能 (15)第二章控制器操作 (16)2.1 简介 (16)2.1.1 系统正常 (16)2.1.2 确认事件 (17)2.2 火灾报警事件 (17)2.2.1 控制器的火警指示 (17)2.2.2 软件类型 (18)2.3 系统或点故障事件 (18)2.3.1 故障类型 (20)2.3.2 类型说明 (23)2.3.3 类型说明 (24)第三章读状态信息 (27)3.1 点选择屏幕 (27)3.2 感烟探测器 (28)3.3 感温探测器 (29)3.4 监视模块 (29)3.5 控制模块 (30)3.6 普通区 (31)3.7 释放区 (32)3.8 逻辑区 (32)3.9 故障区 (33)3.10 面板输入点 (33)3.11 多线制输出点 (34)第四章查看和打印历史信息 (35)4.1 事件历史记录 (35)4.2 根据时间和日期范围选择事件 (36)4.3 根据点范围选择事件 (37)第五章打印报告 (38)5.1 打印功能屏幕 (38)5.2 打印编程菜单屏幕 (39)5.3 打印编程菜单屏幕（2） (40)5.4 启动点记录屏幕 (41)5.5 安装点记录屏幕 (41)附录A 软件类型 (45)附录B释放区 (48)B.1 说明 (48)B.2 操作释放区 (48)1第一章 概要1.1关于手册手册里下边的图片是表示小心、警告或注解。
火灾报警控制器NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。
由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。
感烟探测器，即使工作正常，也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。
XMT —6000 系列仪表使用说明书目录一、概述（1）、主要特点（2）、型号定义二、技术规格三、面板说明及操作说明（1）、面板说明（2）、操作说明1 、上电过程2、给定值/ 手动输出值设置3 、启动自整定4 、参数设置四、参数功能及设置（1）、参数速查表（2）、参数详细说明1、软件参数锁Loc2、与仪表输入有关的参数（SN、DIP、DIL 、DIH、DL、SC）3、与仪表报警输出有关的参数（HIAL、LOAL、DHAL、DLAL、DF、ALP）4、与控制输出有关的参数（CF、OP1、OPL、OPH、CTRL、RUN）5、与自整定有关的PID 控制参数（M50、P、T）6、与仪表通讯/ 变送输出有关的参数（CF、ADDR、BAUD、DIL 、DIH）7、现场参数（EP1—EP8）五、仪表接线六、典型应用XM—6000D系列仪表使用说明书目一、概述（1）、功能简述（ 2 ）、型号定义二、面板说明及操作说明1）、面板说明2）、操作说明1、设置程序2、设置参数3、显示及修改程序运行段号4、显示运行时间5、运行时修改程序曲线6、运行/ 暂停(run/HoLd)7、停止(StoP)8、自整定（AT）三、概念解释四、程序编排与操作（1）、时间设置（2）、给定值设置（3）、程序的输入操作（4）、运行多条曲线时程序的编排方法（5）、外部事件输入接口五、停电处理六、与XMT —6000 系列仪表的不同之处1、系统运行参数2、参数设置权限选择Loc3、输出定义参数oP14、功能参数CF5、现场定义参数（EP1—EP8）6、仪表与计算机通讯XMT6000系列仪表使用说明书一、概述（一）主要特点：采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。
适用于各种温度，压力，流量，液位，湿度等的测量控制。
按国际标准制造，具备85—265VAC宽范围输入的自由电源供选配，备有多种安装尺寸。
输入采用数字校正系统及自校准技术，测量精确稳定，消除了温漂及时漂引起的测量误差。
