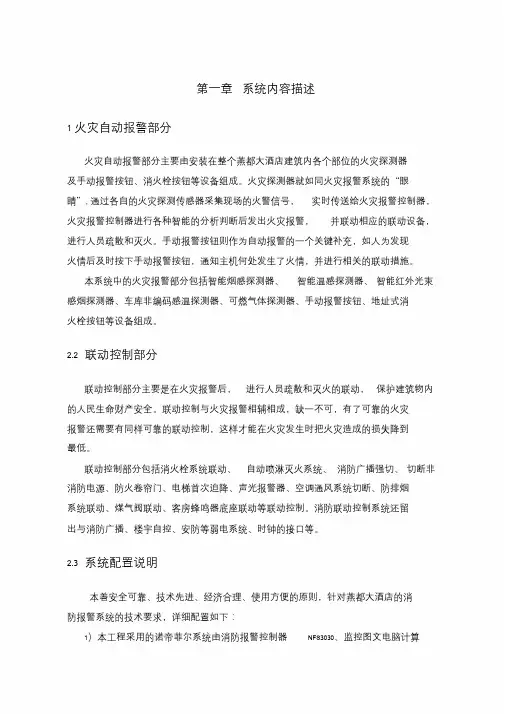

第一章系统内容描述1火灾自动报警部分火灾自动报警部分主要由安装在整个燕都大酒店建筑内各个部位的火灾探测器及手动报警按钮、消火栓按钮等设备组成。
火灾探测器就如同火灾报警系统的“眼睛”,通过各自的火灾探测传感器采集现场的火警信号,实时传送给火灾报警控制器,火灾报警控制器进行各种智能的分析判断后发出火灾报警,并联动相应的联动设备,进行人员疏散和灭火。
手动报警按钮则作为自动报警的一个关键补充,如人为发现火情后及时按下手动报警按钮,通知主机何处发生了火情,并进行相关的联动措施。
本系统中的火灾报警部分包括智能烟感探测器、智能温感探测器、智能红外光束感烟探测器、车库非编码感温探测器、可燃气体探测器、手动报警按钮、地址式消火栓按钮等设备组成。
2.2联动控制部分联动控制部分主要是在火灾报警后,进行人员疏散和灭火的联动,保护建筑物内的人民生命财产安全。
联动控制与火灾报警相辅相成,缺一不可,有了可靠的火灾报警还需要有同样可靠的联动控制,这样才能在火灾发生时把火灾造成的损失降到最低。
联动控制部分包括消火栓系统联动、自动喷淋灭火系统、消防广播强切、切断非消防电源、防火卷帘门、电梯首次迫降、声光报警器、空调通风系统切断、防排烟系统联动、煤气阀联动、客房蜂鸣器底座联动等联动控制。
消防联动控制系统还留出与消防广播、楼宇自控、安防等弱电系统、时钟的接口等。
2.3系统配置说明本着安全可靠、技术先进、经济合理、使用方便的原则,针对燕都大酒店的消防报警系统的技术要求,详细配置如下:1)本工程采用的诺帝菲尔系统由消防报警控制器NFS3030、监控图文电脑计算机、消防广播通信系统、感烟感温探测器、联动模块、楼层显示器等组成,系统构成示意图如下图:火灾报警及联动构成示意图图2)本工程依据招标设备量和平面图,得出如下设备量:序号型号名称数量1 FSP-851 智能烟感探测器21142 FST-851 智能温感探测器1373 B501 智能探测器底座17644 B501BH 智能蜂鸣器底座4895 M500K 手动报警按钮带插孔2066 J-XAP-M-M500H 消火拴按钮3057 FMM-1 输入模块5388 FCM-1 输出模块5409 FSH-751 恶劣环境智能光电感烟探测器 210 FSB-200S 红外对射探测器 211 FSL-751 极早期报警激光感烟探测器 212 TD-751 普通嵌入式感温探测器70513 RP1002PLUS 气体灭火控制盘 414 NBG-12LRA 紧急启停按钮915 QD-98 放气指示灯916 SD-751 普通嵌入式光电感烟探测器1517 LDM-64AH 火灾显示盘3418 P2475RLZ 声光报警器187依据以上的外部设备数量,计算出总的智能探测器点数为2257,模块总点数为1589。
气体灭火控制装置简易操作说明系统的设置1、手动状态:发生火灾时,主机发出报警声并显示当前报警设备,但不会启动气体灭火装置喷洒;现场人员确定发生火灾后,可手动按下主机面板“启动”键或紧急启停按钮的“启动”键,系统将延时30秒后启动气体灭火装置喷洒。
延时期间,现场人员必须立即撤离到气体保护区外并关闭保护区的门;如因特殊情况可在30秒内按下“停止”键,取消喷洒。
2、自动状态:发生火灾时,主机将自动启动声光报警器,并延时30秒后启动气体灭火装置喷洒。
系统消音直接按消音键将对主机进行消音,但消音只消除主机发出的声音而不能消除外端声光报警器的声音。
系统复位按复位键(密码↓按五次)主机自动恢复正常工作,但必需先将外端设备复位后主机复位才能处于正常工作。
系统的工作原理、作用1、感烟探测器:对现场进行烟雾探测,当发生火灾产生烟雾时它会将信号及时传递给主机,并启动声光报警器。
2、感温探测器:对现场进行温度监控,达到规定的温度值即会报警,并延时30秒后启动气体灭火装置喷洒。
3、手动报警按钮:当发生火灾时可按下按钮进行报警,声光报警器发出声光提示,让大家尽快的撤离,并对火灾现场进行扑救。
4、紧急启停按钮:确认发生火灾时,按下“启动”键,系统将延时30秒后启动气体灭火装置喷洒。
5、声光报警器:发生火灾时声光报警器发出报警声并闪光以提示人员撤离;6、放气指示灯:放气指示灯亮起时,说明气体灭火装置已经启动,此时严禁人员进入气体保护区内。
故障的处理根据主机液晶屏的显示和面板的提示灯查看当前故障,然后进行相应的处理。
1、主电故障的处理:此时面板上的主电欠压灯亮,处理方法是检查是否是停电,否则检查主电源的接线、保险丝是否发生断路。
主电欠压的情况下备电可供电3小时,超过3小时应关闭主机,否则会导致备电的损坏。
2、备电故障的处理:此时面板上的备电欠压灯亮,处理方法是检查备用电池的连线、保险丝是否正常,否则检查备电工作时间是否超过3小时。
2024年气体灭火操作手册及安全注意事项系统的安装、调试必须严格按工程设计施工图和相应的技术文件要求进行,确认其已完全达到设计要求,并经当地公安消防部门验收合格后,方可投入使用。
本公司生产的七氟丙烷系统备有三种开启方式,即:自动控制方式、电气手动控制方式和机械应急手动控制方式。
1自动控制方式将灭火控制盘自动/手动转换开关拨到自动位置,灭火系统进入自动控制方式。
当防护区内发生火灾时,在接收到与灭火控制盘连接的火灾探测器发来的火警信号(通知防护区内人员撤离现场)后,或接收到其它火灾报警系统发来的联动控制信号后,灭火控制盘启动声光报警信号,同时发出关闭门窗、停止空调通风设备等指令,经过延时(延时时间应确保防护区内人员全部撤离现场,但不应超过30秒)后,灭火控制盘发出灭火指令,打开电磁阀,启动相应的容器阀,释放灭火剂进行灭火。
在自动控制方式下,一般不需人工干预。
2电气手动控制方式根据手动优先的原则,无论灭火控制盘处于自动或手动状态,只要将灭火控制盘手动禁止/允许转换开关拨到手动允许位置,均可按下灭火控制盘的紧急启动按钮或按下设置在防护区出入口的紧急启动按钮,立即启动灭火系统;在自动启动的延时状态可按下灭火控制盘紧急停止按钮或按下设置在防护区出入口的紧急停止按钮,停止系统的启动。
电气手动启动操作实施前,应首先关闭防护区内会导致系统灭火性能降低的有关设备,如门窗、空调通风、排风扇等,通知并确认防护区内人员已全部撤离。
3机械应急手动控制方式当自动控制方式、电气手动控制方式都不能启动灭火系统时,可采用机械应急手动控制方式启动灭火系统,在火灾发生时,拉出对应驱动瓶组电磁阀上弹簧卡片,用力拍击电磁阀顶部推杆,打开电磁阀,启动相应容器阀,释放灭火剂进行灭火。
机械应急手动启动操作前,应首先关闭防护区内会导致系统灭火性能降低的有关设备,如门窗、空调通风、排风扇等,通知并确认防护区内人员已全部撤离。
系统的维护保养及注意事项为了保证灭火系统长期有效的处于正常工作状态、火灾发生时能实施有效的灭火功能,必须建立严格的管理制度,并做好检查和维护保养工作。
气体灭火系统使用说明集团公司文件内部编码:(TTT-UUTT-MMYB-URTTY-ITTLTY-气体灭火系统使用说明本系统主要有自动、手动和紧急启动/停止三种控制方式,控制过程参见控制流程图(下图)。
(1)自动控制方式:本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
控制器上有控制方式选择锁,当将其置于“自动”位置时,灭火控制器处于自动控制状态。
当只有一种探测器发出火灾信号时,控制器即发出火警声光信号,通知有异常情况发生,而不启动灭火装置释放灭火剂。
如确需启动灭火装置灭火时,可按下“紧急启动按钮”,即可启动灭火装置释放灭火剂,实施灭火。
当两种探测器同时发出火灾信号时,控制器发出火灾声、光信号,通知有火灾发生,有关人员应撤离现场,并发出联动指令,关闭风机、防火阀等联动设备,经过30秒延时后,即发出灭火指令,打开电磁阀,启动气体打开容器阀,释放灭火剂,实施灭火;如在报警过程中发现不需要启动灭火装置,可按下保护区外的或控制操作面板上的“紧急停止按扭”,即可终止控制灭火指令的发生,不启动灭火装置,释放灭火剂,实施灭火。
(2)手动控制方式:将控制器上的控制方式选择锁置于“手动”位置时,灭火控制器处于手动控制状态。
这时,当火灾探测器发出火警信号时,控制器即发出火灾声、光报警信号,而不启动灭火装置,需经人员观察,确认火灾已发生时,可按下保护区外或控制器操作面板上的“紧急启动按钮”,即可启动灭火装置,释放灭火剂,实施灭火。
但报警信号仍存在。
无论装置处于自动或手动状态,按下任何紧急启动按扭,都可启动灭火装置,释放灭火剂,实施灭火。
同时控制器立即进入灭火报警状态。
(3)紧急启动/停止工作方式:用于紧急状态。
情况一,当职守人员发现火情而时气体灭火控制器未发出声光报警信号时,应立即通知现场所有人员撤离现场,在确定所有人员撤离现场后,方可按下紧急启停按钮的“启动”按键,系统经过30秒延时后,即发出灭火指令实施灭火操作;情况二,当气体灭火控制器发出声光报警信号时并正处于延时阶段时,如发现为无报火警时可立即按下紧急启动/停止按钮的“停止”按键,系统将停止实施灭火操作避免不必要的损失。
D类干粉灭火系统(贮气瓶型)使用说明书一概述ZFP系列干粉灭火系统是一种有管网、可移动的高科技消防设备。
该系统适用于全淹没火和局部应用灭火。
全淹没灭火用于扑救相对封闭大空间的火灾。
局部应用灭火用于扑救具体保护对象的火灾。
本系统可与火灾报警系统相连,既可单套使用,又可多套联用,也可以实现分配组合灭火。
二适用范围1.本系统适用于化工场所、大型仓库、油库、船舶、机房、变电电房、泵房、机场、车站、办公室、档案室、图书馆、生产车间等多种场合。
2.充装D类火灾灭火剂时,可扑救相应的D类的火灾三、型号及主要技术参数1.型号标记ZF P灭火剂的粒径——超细灭火剂种类(A为ABC类干粉,D为D类干粉)灭火装置规格:Kg贮气瓶型自动干粉灭火系统2 灭火系统主要性能ZFP系列干粉灭火系统按填充灭火剂分ABC超细干粉和D类火灾灭火剂两大类,ZF系列灭火系统可以采用分配组合方式,即每台设备最多保护三个区(在不可能同时发生火灾的情况下)如果一个防护区有多个喷头,在设置是必须均衡布置,单个喷头的保护面积因喷头的规格型号不同而有所区别,全淹没设计时按火灾类别选择灭火浓度,以灭火剂总量进行灭火系统选型及核定其数量。
ZFP系列干粉灭火系统工作原理:在保护区发生火灾是,报警系统声光报警器或警铃动作,报警系统延时后给超细干粉灭火系统一个启动信号,超细干粉灭火系统得到启动信号后,启动瓶上的电磁阀动作,启动瓶内的气体迅速将氮气储气瓶上的氮气阀门打开,氮气储气瓶内的高压气体经减压阀减压至1.5MPa后给储粉罐加压,当储粉罐内的压力达到设定值MPa时,控制系统迅速将出粉阀打开,灭火剂经管道流向指定的保1.40-0.2护区内灭火。
表D类火灾灭火剂灭火系统主要性能(应用于化工危险场所)四、D类干粉灭火系统与报警系统组成管网自动灭火系统图1D类干粉灭火系统构成与报警系统联动示意图图2 D类干粉灭火系统工作程序图3 D类干粉灭火系统喷头布置示意图五安装与调试1.安装前的检查现场安装前,应按下列要求对系统进行检查:1)灭火系统及火灾报警控制设备的型号、规格、数量应符合设计要求。
七氟丙烷气体灭火系统管理操作手册目录- 简介- 系统描述- 设备安装- 操作指南- 系统维护- 紧急情况处理- 注意事项简介本文档是针对七氟丙烷气体灭火系统的管理操作手册,介绍了系统的描述、设备安装、操作指南、系统维护、紧急情况处理以及注意事项等内容。
系统描述七氟丙烷气体灭火系统是一种常用于机房、仓库、图书馆等场所的灭火系统。
它使用七氟丙烷气体作为灭火剂,具有高效、无残留、不导电等特点。
本系统采用先进的探测器和控制器,可自动感知火灾并启动灭火装置。
设备安装系统安装前需根据设计方案进行设备布置规划。
七氟丙烷气体灭火系统主要包括气瓶组、泄放管路、探测器、控制器等设备。
根据场所的不同情况,安装需要注意以下几点:1. 安装位置应选择通风良好且易于触发探测器的区域。
2. 管路应严密安装,避免泄露和损坏。
3. 控制器应放置在易于操作和观察的位置。
4. 气瓶组应放置在固定且不易受到外力冲击的地方。
操作指南1. 系统启动前,需确保人员已撤离灭火区域。
2. 在紧急情况下,可通过手动启动控制器进行灭火操作。
3. 对于自动感知到的火灾,控制器将自动启动灭火装置进行灭火。
4. 灭火完成后,应对系统进行复位并检查设备的工作状态。
系统维护为保证系统的可靠性,需要定期进行系统维护和检查。
1. 定期检查探测器和控制器的工作状态,确保其正常有效。
2. 定期检查气瓶组的压力情况,如压力不足及时更换。
3. 定期检测泄放管路的连接状态,修复或更换损坏的管路。
4. 对于长时间不使用的系统,可进行系统模拟测试,确保系统的正常运行。
紧急情况处理1. 在发生火灾时,需立即通知相关人员,并按照应急预案进行灭火操作。
2. 在灭火过程中,如遇到无法控制的火势或其他危险情况,应立即撤离,并通知相关救援部门。
注意事项1. 严禁将七氟丙烷气体用于人员密集的场所。
2. 系统设备不得随意移动或更改连接方式。
3. 对于系统中的设备故障,应及时处理和更换。
4. 不得将高温物品或火源靠近气瓶组和泄放管路。
灾报警控制器FS-3030/E作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用,但并不能代替火灾保险!自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而,这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”(NFPA72)的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构(美国政府机构)研究指出,感烟探测器在多达35%的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时,它们不保证对火灾的报警和防护。
由于以下各种原因,火灾报警系统可能不能提供及时准确的警报,甚至不能动作:感烟探测器在烟到达不了探测器的地方将不能探测到火灾,例如在烟囱里,在墙的里面或后面,在屋顶,或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾,例如,第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室,这是由于:像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
烟粒子被空气出口吹离探测器。
烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级,探测器将不报警。
感烟探测器,即使工作正常,也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展,而且它们的蔓延经常不可预知,两种探测器都不能最好地配置,一种给定点探测器将不能提供适当的火灾报警。
万达技术手册诺帝菲尔消防报警系统NOTIFIER目录第一章:火灾报警控制器1.NFS2-3030的简介2.典型配置3.部件介绍第二章:探测器1.探测器的简单介绍2.智能感烟探测器3.智能感温探测器4.智能红外光束感烟探测器5.传统非智能感烟探测器6.传统型非智能感温探测器7.防爆型感烟探测器8.防爆型感温探测器第三章:输入输出模块1.模块的简单介绍2.单输入、单输出模块3.传统型探测器接口模块4.输入输出模块5.隔离模块第四章:其它设备1.智能手报2.智能型消火栓按钮3.警铃4.声光报警器5.楼显6.图文显示器7.联动电源8.单区气体灭火控制器9.紧急广播系统10.消防电话系统第五章:系统布线要求第六章:系统与第三方集成接口第一章:火灾报警控制器1.1 h火灾报警控制器的简介我司提供的NFS2-3030系统作为火灾报警控制器(联动型),同时满足GB4717-2005《火灾报警控制器》以及GB16806-2006《消防联动控制系统》所有相关要求,其它主要技术和配置要求如下:(1)NFS2-3030控制器内部采用并行总线设计,各信号总线回路板采用拔插式结构(诺帝菲尔的NFS2-3030回路板卡和CPU之间全都是通过扁平线缆连接,不需要专门的卡槽,可以任意扩展成满回路,而不必受卡槽数的限制),主机内采用分功能多CPU控制。
控制器内部包括主控制卡、网络通讯卡、回路卡、显示操作卡等板卡,各功能板卡都含有控制芯片CPU主控制卡芯片应采用32位存储处理器。
控制器内部应采用主从式结构设计,支持降级模式工作,即:正常工作时,各功能回路板卡能独立分析、处理各种数据,主控制卡集中管理控制。
当主控制卡上的CPU的发生故障时,其它板卡上的CPU通过内部的全报警总线还能协同工作,继续监视外部设备,并对外部设备报警做出联动动作,最大限度的保证系统的监控功能的可靠性。
(2)NFS2-3030控制器采用智能报警控制器,内置微处理器和存储系统、系统软件等,数据和编程可通过PC机或面板上键盘(诺帝菲尔的NFS2-3030键盘为全功能操作编程键盘,满足所有功能的编写)直接操作的输入方式。
火灾报警控制器NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用,但并不能代替火灾保险!自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而,这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”(NFPA72)的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构(美国政府机构)研究指出,感烟探测器在多达35%的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时,它们不保证对火灾的报警和防护。
由于以下各种原因,火灾报警系统可能不能提供及时准确的警报,甚至不能动作:感烟探测器在烟到达不了探测器的地方将不能探测到火灾,例如在烟囱里,在墙的里面或后面,在屋顶,或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾,例如,第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室,这是由于:●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级,探测器将不报警。
感烟探测器,即使工作正常,也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展,而且它们的蔓延经常不可预知,两种探测器都不能最好地配置,一种给定点探测器将不能提供适当的火灾报警。
火灾报警控制器NFS-640操作手册目录第一章简介 (3)1.1 产品描述 (3)1.2 操作特征 (3)第二章控制器的使用 (4)2.1 简介 (4)2.2 系统状态指示LED灯 (4)2.3 控制键 (4)2.3.1 确认/滚动显示 (4)2.3.2 信号消音 (5)2.3.3 火警演习 (5)2.3.4 系统复位 (5)2.3.5 灯检 (5)2.4 编程键盘 (6)第三章控制器操作 (7)3.1 概述 (7)3.2 正常操作模式 (7)3.3 火警操作模式 (8)3.3.1 控制器怎样显示火警 (8)3.3.2 响应火警 (8)3.3.3 火警类型编码 (8)3.4 系统故障操作模式 (9)3.4.1 系统故障的显示 (9)3.4.2 响应系统故障 (10)3.5 预警操作模式 (10)3.5.1 控制器的显示 (10)3.5.2 响应预警 (10)3.5.3 预警类型编码 (11)3.6 隔离点操作模式 (11)3.7 非火警操作模式 (11)3.7.1 非火警点用途 (11)3.7.2 激活的火灾控制的显示(Fire Control 类型码) (12)3.7.3 激活的非火灾点的显示 (12)3.8 激活的故障监视操作模式 (12)3.8.1 激活的故障监视的显示 (12)3.8.2 响应激活的故障监视 (12)3.9 输出线路故障操作模式 (13)3.9.1 概述 (13)3.9.2 NAC故障的显示 (14)3.9.3 多线制线路故障的显示 (14)3.9.4 控制/继电器故障的显示 (14)3.10 专用系统定时器的操作 (15)3.10.1 什么是系统定时器? (15)3.10.2 查看系统定时器选项 (15)3.10.3 系统定时器 (15)3.10.4 消音抑制定时器 (15)3.11 水流指示器线路的操作 (16)第四章读状态操作 (17)4.1 简介 (17)4.1.1 进入读状态 (17)4.1.2 查看和打印读状态 (17)4.2 查看器件、分区和系统设置 (17)4.2.1 概述 (17)4.2.2 显示已安装的器件总数 (18)4.2.3 显示点或分区 (18)4.2.4 电池的状态 (21)4.2.5 查看事件和火警的历史记录 (22)4.2.6 打印点、事件和火警历史 (23)4.2.7 查看和打印隐藏事件及火警历史 (23)附录A:特殊区操作 (25)概述 (25)释放区(R0-R9) (25)释放区用途 (25)查看释放区选项 (25)释放区的工作过程 (26)时间、日期和假期功能 (26)概述 (26)查看时间控制选项 (26)查看假期功能选项 (26)时间控制和假期功能 (27)附录B:智能探测器功能 (28)1第一章简介1.1产品描述NFS-640是模块化的智能火灾报警控制器(FACP),它具有广泛的适应性,能满足大多数应用。
NFS2-3030火灾报警控制器(联动型)作为NOTlFlER最新的ONYX系列中的一员,NFS2-3030是一个带有32位微处理器的高性能大型火灾报警控制器。
它采用模块化的系统架构,系统配置灵活方便。
NFS2-3030控制器可以单机使用,也可以接入NFN网络,组成集中和分散报警控制相结合的火灾报警控制网络,从而满足任何规模的建筑物对火灾报警控制系统的要求。
NFS2-3030火灾报警控制器(联动型)的编程采用完全现场编程或用VeriFire编程工具离线编程两种方式。
如果是首次编程或重要改变或增加一些设备,请按下面推荐的编程顺序,防止发生错误而耽误时间。
记录下系统中每一个探测器、模块、告警器和软件分区的精确信息,注意软件的类型。
对于广播系统,还需要注意AMG告警器点的命令。
控制器的编程可以在安装完毕上电后使用VeriFireTools?下载到控制器。
安装和上电步骤参见火灾报警控制器的操作手册。
所有系统底板必须物理安装。
下面笔者带你一起简单了解NFS2-3030火灾报警控制器(联动型)的编程。
一、现场编程。
NFS2-3030火灾报警控制器(联动型)正常工作状态如下:输入编程密码。
NFS2-3030有两个密码等级:管理员和用户。
只有一个管理员账户,可以进入所有的系统程序。
用户不能改变其他或自己的密码设置,只能进入改变状态屏幕。
改变状态允许改变操作参数,如探测器灵敏度、时间/日期或步行测试。
注意:除故障外所有的事件都会在编程期间告警。
当告警事件发生时,控制器将自动退出编程菜单,事件记录菜单自动弹出。
输入密码后进入编程主菜单。
1、主机编程菜单进入主机编程菜单键后。
可以设置控制器的网络参数。
控制器设置键(PanelSetting)进行控制器设置。
控制器的时间。
LCD显示设置,允许用户改变其对比度并选择是否打开背光。
ACS编程。
用于定义远程器件和点的功能。
ACS设备包括和总线操作盘。
EIA-485ACS回路最多可允许32个告警设备。
火灾报警控制器 NFS-3030/E操作手册目 录第一章概要 (4)1.1 关于手册 (4)1.2 辅助信息 (4)1.3 控制器简介 (5)1.4 操作功能 (5)1.4.1 显示/键盘 (5)1.5 信息格式 (8)1.5.1 系统正常显示 (8)1.5.2 事件记录格式 (9)1.6 操作菜单和编程界面 (11)1.7 主菜单 (11)1.7.1 事件记数显示 (12)1.7.2 更多信息 (12)1.7.3 多事件列表 (14)1.7.4 历史记录显示(历史记录选择屏幕) (15)1.7.5 读取状态 (15)1.7.6 编程/改变状态 (15)1.7.7 打印功能 (15)第二章控制器操作 (16)2.1 简介 (16)2.1.1 系统正常 (16)2.1.2 确认事件 (17)2.2 火灾报警事件 (17)2.2.1 控制器的火警指示 (17)2.2.2 软件类型 (18)2.3 系统或点故障事件 (18)2.3.1 故障类型 (20)2.3.2 类型说明 (23)2.3.3 类型说明 (24)第三章读状态信息 (27)3.1 点选择屏幕 (27)3.2 感烟探测器 (28)3.3 感温探测器 (29)3.4 监视模块 (29)3.5 控制模块 (30)3.6 普通区 (31)3.7 释放区 (32)3.8 逻辑区 (32)3.9 故障区 (33)3.10 面板输入点 (33)3.11 多线制输出点 (34)第四章查看和打印历史信息 (35)4.1 事件历史记录 (35)4.2 根据时间和日期范围选择事件 (36)4.3 根据点范围选择事件 (37)第五章打印报告 (38)5.1 打印功能屏幕 (38)5.2 打印编程菜单屏幕 (39)5.3 打印编程菜单屏幕(2) (40)5.4 启动点记录屏幕 (41)5.5 安装点记录屏幕 (41)附录A 软件类型 (45)附录B释放区 (48)B.1 说明 (48)B.2 操作释放区 (48)1第一章 概要1.1关于手册手册里下边的图片是表示小心、警告或注解。
dn-6840:a • 8/4/10 — Page 1 of 2
NBG-12LR and NBG-12LRA
Dual-Action Agent Release Stations
Releasing Panels
dn-6840:a
General
The NBG-12LR and NBG-12LRA are Agent Release Stations designed for use with NOTIFIER Fire Alarm Control Panels with releasing capabilities and RP Series Releasing Systems.
Features
•Non-coded, dual-action operation.
•Made with durable polycarbonate.
•Optional surface backbox.
NBG-12LRA INCLUDES:
•
Abort switch.•
Power-on indication.•
Released indication.•Manual release (dual-action).
NBG-12LR INCLUDES:
•Dual-action release only.
Applications
The NBG-12LRA and NBG-12LR are ideal for areas such as clean rooms and computer rooms where a chemical agent is used to extinguish a fire.Product Line Information
NBG-12LRA : Agent release station with abort switch, Release LED, Normal LED.
NBG-12LR : Dual-action agent release station.
SBA-10: Surface backbox for NBG-12LRA, metal. Dimensions 4.5” (11.43 cm) W x 8.188” (20.8 cm) L x 1.375” (3.49 cm) D.
SB-10: Surface backbox for NBG-12LR, metal. Dimensions 4.125” (10.48 cm) W x 5.5” (13.97 cm) L x 1.375” (3.49 cm) D.
SB-I/O : Surface backbox for NBG-12LR, plastic.
BG12TR: Optional trim ring for semi-flush mounting.
Agency Listings and Approvals
In some cases, certain modules may not be listed by certain approval agencies, or listing may be in progress. Consult fac-
tory for latest listing status.
UL/ULC Listed: S692
MEA Listed: 67-20-E
FM Approved
CSFM: 7150-0028:0199
U.S. Coast Guard: 161.002/23/3 (AFP-200: NBG-12LRA),161.002/42/1 (NFS-640: NBG-12LRA), 161.002/27/3(AFP1010/AM2020).
FDNY: #6058 (NFS2-3030), #6038 (NFS2-640)
Page 2 of 2 — dn-6840:a • 8/4/10Notifier® and FlashScan® are a registered trademark of Honeywell International Inc. Bayblend® is a registered trademark of Bayer Corp. ©2010 by Honeywell International Inc. All rights reserved. Unauthorized use of this document is strictly prohibited.
This document is not intended to be used for installation purposes.
We try to keep our product information up-to-date and accurate.
We cannot cover all specific applications or anticipate all requirements.
All specifications are subject to change without notice.
For more information, contact Notifier. Phone: (203) 484-7161, FAX: (203) 484-7118.
Wiring
NBG-12LRA (Rear view) Agent Release Pull Station Mount End-of-Line Resistor on the last unit.
Mount 4.7K ELR on the last unit when abort switch and manual release switch are connected to control panel circuits. Mount 47K resis-tor on last unit when abort switch and manual release switch are connected to monitor module or control module. Refer to control panel
manual for the listed ELR. Refer to the product installation documentation for connection to the control panel。
