宝马引以为傲的连续可变气门升程技术

宝马VANOS可变气门正时系统宝马V ANOS可变气门正时系统来源：末知作者：佚名发布时间：2008-01-14宝马的V ANOS系统是一个由车辆发动机管理系统操纵的液压和机械相结合的凸轮轴控制设备。

V ANOS系统基于一个能够调整进气凸轮轴与曲轴相对位置的调整机构。

双V ANOS则增加了对进排气凸轮轴的调整机构。

V ANOS系统根据发动机转速和加速踏板位置来操作进气凸轮轴。

在发动机转速达到最低时，进气门将随后开启以改善怠速质量及平稳度。

发动机处于中等转速时，进气门提前开启以增大扭矩并允许废气在燃烧室中进行再循环从而减少耗油量和废气的排放。

最后，当发动机转速很高时，进气门开启将再次延迟，从而发挥出最大功率。

V ANOS系统极大增强了尾气排放管理能力，增加了输出和扭矩，提供了更好的怠速质量和燃油经济性。

V ANOS系统的最新版是双V ANOS，被用于新M3车型上。

该技术于1992年被首次应用于宝马5系车型的M50发动机上。

『双V ANOS系统即Double V ANOS』在顶置凸轮轴发动机中，凸轮轴通过一根皮带或者链条和齿轮与曲轴相连。

在宝马V ANOS系统发动机内有一根链条和一些链轮。

曲轴驱动排气凸轮上的链轮，排气凸轮链轮被螺栓固定于排气凸轮上，第二套齿轮驱动穿过进气凸轮的第二根链条，进气凸轮上的大链轮没有固定在凸轮上，因为其中间有个大孔，孔内有一套螺旋形的齿，在凸轮的一端有一个外侧也是螺旋形的齿轮，但它太小，无法与大链轮内侧的齿轮相连接。

有一小块杯状带有螺旋形齿轮的金属，其内侧与凸轮相配合，外侧与链轮配合。

V ANOS系统的可变性就是源于齿轮的螺旋形。

杯状装置由作用于受DME（数字式电子发动机管理系统）控制依靠油压的液压机构驱动。

怠速时，凸轮正时延迟。

在非怠速状态下，DME为电磁线圈通电控制油压推动杯状齿轮，在中等转速下推动凸轮提前12.5度，然后在5000转/分时，允许其回到初始位置。

中速运转时推力越大气缸充气越好，扭矩也就越大。

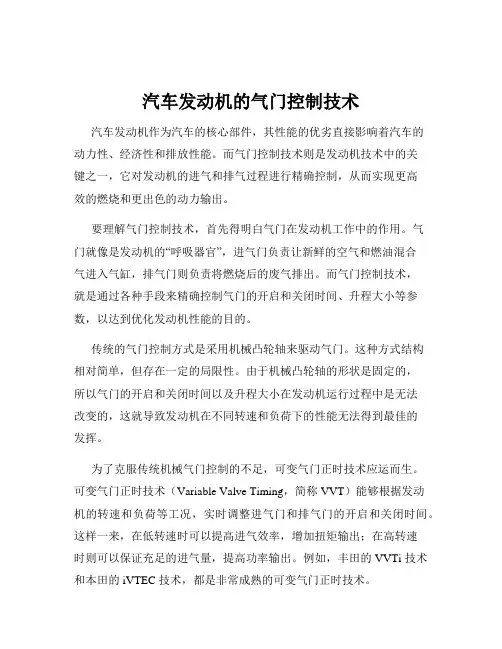

汽车发动机的气门控制技术汽车发动机作为汽车的核心部件，其性能的优劣直接影响着汽车的动力性、经济性和排放性能。

而气门控制技术则是发动机技术中的关键之一，它对发动机的进气和排气过程进行精确控制，从而实现更高效的燃烧和更出色的动力输出。

要理解气门控制技术，首先得明白气门在发动机工作中的作用。

气门就像是发动机的“呼吸器官”，进气门负责让新鲜的空气和燃油混合气进入气缸，排气门则负责将燃烧后的废气排出。

而气门控制技术，就是通过各种手段来精确控制气门的开启和关闭时间、升程大小等参数，以达到优化发动机性能的目的。

传统的气门控制方式是采用机械凸轮轴来驱动气门。

这种方式结构相对简单，但存在一定的局限性。

由于机械凸轮轴的形状是固定的，所以气门的开启和关闭时间以及升程大小在发动机运行过程中是无法改变的，这就导致发动机在不同转速和负荷下的性能无法得到最佳的发挥。

为了克服传统机械气门控制的不足，可变气门正时技术应运而生。

可变气门正时技术（Variable Valve Timing，简称 VVT）能够根据发动机的转速和负荷等工况，实时调整进气门和排气门的开启和关闭时间。

这样一来，在低转速时可以提高进气效率，增加扭矩输出；在高转速时则可以保证充足的进气量，提高功率输出。

例如，丰田的 VVTi 技术和本田的 iVTEC 技术，都是非常成熟的可变气门正时技术。

除了可变气门正时技术，可变气门升程技术（Variable Valve Lift，简称 VVL）也逐渐得到了广泛的应用。

可变气门升程技术可以改变气门的升程大小，从而进一步优化进气量和进气速度。

比如，宝马的Valvetronic 技术和奥迪的AVS 技术，都能够实现气门升程的连续调节，使得发动机在不同工况下都能获得最佳的进气效果。

还有一种比较先进的气门控制技术是电磁气门控制技术。

这种技术通过电磁驱动器直接控制气门的动作，不再依赖传统的机械凸轮轴。

电磁气门控制技术可以实现对气门开启和关闭时间、升程大小的更加精确和灵活的控制，甚至可以实现气门的分段开启和关闭，从而极大地提高了发动机的燃烧效率和性能。

我们想大家解析了关于汽车发动机可变气门正时技术，简单来说它是通过电脑控制发动机气门的开启时间，利用进气门与排气门不同的开启时间来控制汽车发动机的效率与经济性，但这种技术对于汽车发动机性能方面的提升却不大。

随着汽车行业的发展，发动机的性能如何已经成为一款车能否取得成功的关键，这也就促使各大汽车厂家的工程师们对发动机技术进行了进一步研究。

通过研究后，他们发现了可以弥补发动机可变气门正时技术不足的方法，而这也就是我们今天这节技术大讲堂要说的发动机可变气门升程技术。

众所周知，发动机的动力表现主要取决于单位时间内汽缸的进气量，上一节技术大讲堂我们说过，气门正时代表了气门开启的时间，而气门升程则代表的是气门开启的大小，从原理上看，可变气门正时技术也是通过改变进气量来改善动力表现的，但实际上气门正时则只能增加或者缩小气门开启时间，并不能有效改善汽缸内单位时间的进气量，从数学角度上看，气门正时是将分母和分子同时等比例放大，而这对于数字的扩大或缩小则没有任何改善，也正式因此对于可变气门正时技术队于发动机动力性的帮助并不大。

而当气门开启大小也可以实现可变调节的话，那么就可以针对不同的转速使用合适的气门开启大小，从而提升发动机在各个转速内的动力性能，这就是和可变气门正时技术相辅相承的可变气门升程技术。

正如我们在用皮管接水时，当我们将皮管口的面积变小后，从皮管中喷出的水压力将变大，水流出的力道也将不同，发动机可变气门升程技术利用的就是这种原理，让混合气的雾化更加的充分，燃烧也更完全。

目前市场上使用具有可变气门升程技术发动机的厂家共有三个，分别是本田（Vtec/i-Vtec）、日产（VVEL）和宝马（Valvetronic）。

本田可变气门升程技术：Vtec/i-Vtec本田是最早将可变气门升程技术应用到车载发动机上的厂商，而且不同于其它厂商先使用可变气门正时，后追加可变气门升程技术的做法，本田的工程师在研发项目之初就将这两种技术同步进行。

上海理工大学报告姓名：学号：专业：浅述三款发动机可变气门系统1 摘要能源与环境问题是目前汽车工业所面临的两个问题。

为了提高汽油机的燃油经济性和动力性，满足越来越严格的排放法规要求，世界各大公司竞相采用新技术装备其生产的轿车。

为了满足发动机全工况的要求，就需要设计可变的配气相位。

可变气门技术就改变了传统发动机中配气相位固定不变的状态，在发动机运转工况范围内提供最佳的配气正时，较好地解决了高转速和低转速、大负荷和小负荷下动力性与经济性的矛盾，同时改善废气排放。

本文选取当前市场上三个不同国家的三款发动机可变气门系统，分别是本田的i-VTEC 、通用的ECOTEC DVVT 、宝马的Double-VANOS，进行简述。

关键词：i-VTEC 、ECOTEC DVVT 、Double-VANOS2 发展现状现在我们周围很多车型的发动机都采用的“可变气门正时技术”是上世纪60年代末由菲亚特公司最先研发成功的，但这项技术真正被发扬光大、为人熟知还要从本田应用VTEC技术的1983年算起，最早VTEC技术被运用在本田的REV 摩托车发动机上，正是因为这项技术才使看似矛盾的车辆燃油经济性和动力性有了更好的结合办法。

3 原理i-VTECi-VTEC技术作为VTEC技术的升级技术，其不仅完全保留了VTEC技术的优点，而且加入了当今世界流行的智能化控制理念。

本田公司在1989年推出了自行研制的“可变气门正时和气门升程电子控制系统”，英文全“Variable ValveTiming and Valve Life Electronic Control System”，缩写就是“VTEC”，是世界上第一个能同时控制气门开闭时间及升程等两种不同情况的气门控制系统。

本田的VTEC发动机一直是享有“可变气门发动机的代名词”之称，它不只是输出马力超强，它还具有低转速时尾气排放环保、低油耗的特点，而这样完全不同的特点在同一个发动机上面出现，就因为它在一支凸轮轴上有多种不同角度的凸轮。

可变气门升程技术的工作原理
可变气门技术是一种利用气体中细微变化来控制发动机转速及
功率的一种新型技术，它可极大地提高发动机性能，同时减少汽车污染。

可变气门升程技术是可变气门技术的重要组成部分，在发动机开启过程中起着重要作用。

可变气门升程技术是指控制气门开启时间的技术。

实际上，在汽车发动机的运转过程中，气门的开启时间会改变，这也称为气门升程。

气门升程的改变将直接影响发动机的功率和转速，进而影响汽车的性能。

可变气门升程技术可以改变气门升程进而改变发动机的工作性能。

可变气门升程技术的实现原理是利用电磁阀控制气门升程，由汽车引擎电子控制系统（ECU）控制电磁阀的工作。

ECU根据引擎的转速，燃料喷射量和相关发动机参数进行计算和判断，控制电磁阀来改变气门升程。

可变气门升程技术可以根据发动机需要来调节气门升程，提高发动机性能。

例如，当发动机转速较高时，ECU计算得出气门应在更高位置升起，以适应转速的增加，从而获得更大的功率。

另外，当发动机转速较低时，ECU计算得出气门需低于其正常位置，即电磁阀允许气门在低位置升起，从而获得更低的排放。

可变气门升程技术不仅可提高发动机性能，而且还可减少汽车排放。

ECU根据发动机运行参数，控制气门的开启时间来改变气门升程，从而有效地改变燃烧的完整性，当发动机处于高转速和低转速时，都可以达到节能减排的目的。

总而言之，可变气门升程技术是一种新型的技术，可以在控制发动机转速及功率的同时，提高发动机性能，减少汽车污染。

它有效地改变气门升程，提高发动机性能，达到节能减排的目的。

如今，它已经被广泛应用于汽车发动机，为汽车性能和污染减少做出了重大贡献。

宝马x3可变气门技术原理
宝马x3车型采用可变气门技术（VVT），也被称为连续可变气门正时技术（CVVT）。

这种技术通过控制发动机气门的开关时间和程度，来优化引擎的燃烧效率和动力输出，同时降低废气排放量。

VVT的原理基于气门正时调节器（VVT调节器）的使用。

这个调节器由一个电动控制阀和一个油压控制器组成。

当油压控制器接收到指令时，它会改变润滑油的流动路径，使其流向控制阀。

这个阀门可以将润滑油传输到气门的压力室，从而改变气门的开放和关闭时间。

VVT技术的另一个关键部分是液压滑阀。

它位于气门轴上方，并在气门轴与凸轮之间起到缓冲作用。

滑阀的位置由VVT调节器控制，它可以改变气门的开度和关闭速度，从而提高发动机的燃烧效率和动力输出。

总的来说，宝马x3的VVT技术通过精确控制气门的开放和关闭时间，以及气门的开度和关闭速度，实现了更加高效的燃烧过程和更强的动力输出。

这一技术的应用不仅提高了汽车的性能表现，还为减少尾气排放做出了贡献。

- 1 -。

可变气门升程技术的工作原理
可变气门升程技术是一项有效的提高汽车性能的重要技术，它能够改善汽车发动机的燃油燃烧效率、缩短汽车动力反应时间，从而节约燃料，提高汽车动力表现和排放性能。

本文就可变气门升程技术的工作原理介绍有关的知识。

可变气门升程技术是一项采用气门工作调整技术，应用在汽车发动机上的一种技术，其基本原理是：改变汽车发动机的气门升程，就可以改变发动机在各种转速下的性能表现。

可变气门升程技术的工作原理是：在汽车发动机上安装一个可变气门升程装置，这个装置可以调节气门升程，从而控制汽车发动机所释放的气体空间，从而改变汽车发动机的性能。

可变气门升程技术的具体实现是：在汽车发动机上安装一个装置，该装置由控制电路、传感器和拉杆组成。

通过拉杆可以改变气门在开启和关闭时的时间，从而改变汽车发动机的性能。

可变气门升程技术有助于改善汽车发动机的工作性能，有效地控制发动机的怠速时的燃油消耗，缩短汽车动力反应时间，改善汽车动力学性能，从而提高汽车的性能和油耗。

此外，采用可变气门升程技术的汽车发动机可以做到简单高效，减少发动机故障可能，提高发动机维护的可靠性，降低汽车使用成本，由此可见，采用可变气门升程技术后，可以有效地提高汽车的安全性、经济性和环保性。

综上所述，可变气门升程技术是一项有效的提高汽车性能的重要
技术，它的工作原理是：通过控制汽车发动机气门升程，从而改变汽车发动机的性能。

可变气门升程技术在节约燃料、提高汽车动力性能、改善节气门工作性能、延长发动机使用寿命、改善环保等方面都具有重要作用。

可变气门正时技术可变气门正时技术几乎已成为当今发动机的标准配置，为了进一步挖掘传统燃机的潜力，工程人员又在此基础上研发出可变气门升程技术，当二者有效的结合起来时，则为发动机在各种工况和转速下提供了更高的进、排气效率。

提升动力的同时，也降低了油耗水平。

● 配气相位机构的原理和作用我们都知道，发动机的配气相位机构负责向气缸提供汽油燃烧做功所必须的新鲜空气，并将燃烧后的废气排出，这一套动作可以看做是人体吸气和呼气的过程。

从工作原理上讲，配气相位机构的主要功能是按照一定的时限来开启和关闭各气缸的进、排气门，从而实现发动机气缸换气补给的整个过程。

那么气门的原理和作用又应该怎么理解呢？我们可以将发动机的气门比作是一扇门，门开启的大小和时间长短，决定了进出的人流量。

门开启的角度越大，开启的时间越长，进出的人流量越大，反之亦然。

同样的道理用于发动机上，就产生了气门升程和正时的概念。

气门升程就好象门开启的角度，气门正时就好象门开启的时间。

以立体的思维观点看问题，角度加时间就是一个空间的大小，它也决定了在单位时间的进、排气量。

● 可变气门正时和升程技术可以使发动机的“呼吸”更为顺畅自然发动机的气门通常由凸轮轴带动，对于没有可变气门正时技术的普通发动机而言，进、排气们开闭的时间都是固定的，但是这种固定不变的气门正时却很难顾与到发动机在不同转速和工况时的需要。

前面说过发动机进、排气的过程犹如人体的呼吸，不过固定不变的“呼吸”节奏却阻碍了发动机效率的提升。

如果你参加过长跑比赛，就能深刻体会到呼吸节奏的把握对体能发挥的重要性——太急促或刻意的屏息都可能增加疲劳感，使奔跑欲望降低。

所以，我们在长跑比赛时往往需要不断按照奔跑步伐来调整呼吸频率，以便时刻为身体提供充足的氧气。

对于汽车发动机而言，这个道理同样适用。

可变气门正时和升程技术就是为了让发动机在各种负荷和转速下自由调整“呼吸”，从而提升动力表现，提高燃烧效率。

● 可变气门正时技术前面说过气门正时控制着气门的开启时间，那么VVT（可变气门正时）技术是如何工作的呢？它又是怎样达到提升效率、节约燃油的效果呢？——气门重叠角对发动机性能的影响当发动机处在高转速区间时，四冲程发动机的一个工作冲程仅需千分之几秒，这么短的时间往往会引起发动机进气不足和排气不净，影响发动机的效率。
