齿轮各公差组的检验组及各项误差的公差数值

齿轮检验的3个公差组一般厂家检验ff、Fβ、Fr、Wk、ΔW，欧洲厂家主要要求检测Fi″、fi″、Fr、Wk。

还有一个隐含要求，就是装配后噪音要小。

1、齿轮的检测有三方面要求：传递运动的精确性、平稳性、载荷分布的均匀性。

2、这三个公差组各有数个检测项目，按国标要求每个公差组只检一项或两项（当然不是随意选）一般情况下设计者会给出每个公差组的精度等级和需检测的项目。

3、但有时图纸上会给出数个项目或只给精度等级和标准，这种情况下个人认为最好和设计沟通一下，看对方有什么要求，否则你费了半天劲可能人家一句话你就得从头再来。

若设计没什么要求那你可以按标准要求每个公差组检一项或两项就可以了，记住是按照标准要求，不是自己随意挑的。

4、个人感觉一般情况下是这样的，每一公差组检FP或公法线变动和FR，第二公差组检Fα和FPT，第三公差组检Fβ。

纯属个人感觉没有依据。

5、除了这三方面的要求外，还有齿厚要求，当然这个是好检的，可测公法线或跨棒距。

渴望与大家一同进步，有愿意讨论的可加我QQ951666310，注明机械，或发邮件wzfsxx@一典型零件检测view09f4486fb84ae45c3b358ce1.html1.5齿轮的检测1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构；只供学习与交流2. 熟练掌握齿轮的基础知识；3.掌握齿轮检测原理；4. 掌握常用的齿轮检测工具；5.选择齿轮的检测方案，确定测量工具；6.进行检测；7.记录数据并进行数据处理；一典型零件检测1.5齿轮的检测1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构；2. 熟练掌握齿轮的基础知识；3.掌握齿轮检测原理；4. 掌握常用的齿轮检测工具；5.选择齿轮的检测方案，确定测量工具；6.进行检测；7.记录数据并进行数据处理；只供学习与交流8.上交检测报告，进行评价。

齿轮各公差组的检验组及各项误差的公差数值
项目公差数值
第的Ⅰ检公验差组组ΔF i′ (用于4～8级精度)
ΔF iΣ″ (用于7～12级精度的直齿锥齿轮；用于9～12级精度的斜齿、
曲线齿锥齿轮)
ΔF P与ΔF PK（用于4～6级精度）
△F P（用于7～8级精度）
△F r（用于7～12级精度，其中7～8级用于中点分度圆直径大于1600mm
的齿轮）
F i′=F P+1.15f c
F iΣ″=0.7 F iΣC″
F P、F PK、F r在“齿轮各项误差
的公差值表”查取
第的Ⅱ检公验差组组Δf i′（用于4～8级精度）
Δf iΣ″（用于7～12级精度的直齿锥齿轮；用于9～12级精度的斜齿、
曲线齿锥齿轮）
ΔfΣK″（用于4～8级精度、纵向重合度e大于表“纵向重合度的界限
值”界限值的齿轮）
△f ptt与△f c（用于4～6级精度）
△f ptt（用于7～12级精度）
f i′=0.8（f Pt+1.15 f C）
f iΣ″=0.7 f iΣC″
fΣK″按表“周期误差的公差”
规定
±f ptt t按表“齿距极限偏差
±f ptt 值”规定
f c按表“齿圈跳动公差”规
定
第的Ⅲ验公组
差组的接触斑点*
表“接触斑点”规定可供参
考
注：*接触斑点的形状、位置和大小，由设计者根据齿轮的用途、载荷和轮齿刚性及齿线形状特点等条件自行规定。

对齿面修形的齿轮，在齿面大端、小端和齿边缘处，不允许出现接触斑点。

齿轮精度等级、公差的说明名词解释：齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。

齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。

齿轮的各项公差和极限偏差分成三个组齿轮各项公差和极限偏差的分组--------------------------------------齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。

齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。

齿轮的各项公差和极限偏差分成三个组齿轮各项公差和极限偏差的分组--------------------------------------------------------------------------------公差组公差与极限偏差项目误差特性对传动性能的主要影响Ⅰ Fi′、FP、FPk Fi″、Fr、Fw 以齿轮一转为周期的误差传递运动的准确性Ⅱ fi′、fi″、ff ±fPt、±fPb、ffβ在齿轮一周内，多次周期地重复出现的误差传动的平稳性，噪声，振动Ⅲ Fβ、Fb、±FPx 齿向线的误差载荷分布的均匀性根据使用的要求不同，允许各公差组选用不同的精度等级，但在同一公差组内，各项公差与极限偏差应保持相同的精度等级。

齿轮传动精度等级的选用--------------------------------------------------------------------------------机器类型精度等级机器类型精度等级测量齿轮 3～5 一般用途减速器 6～8 透平机用减速器 3～6 载重汽车 6～9 金属切削机床 3～8 拖拉机及轧钢机的小齿轮 6～10 航空发动机 4～7 起重机械 7～10 轻便汽车 5～8 矿山用卷扬机 8～10 内燃机车和电气机车 5～8 农业机械 8～11关于齿轮精度等级计算的问题某通用减速器中有一对直齿圆柱齿轮副，模数m=4mm，小齿轮z1=30,齿宽b1=40mm,大齿轮2的齿数z2=96,齿宽b2=40mm，齿形角α=20º。

齿轮误差及其分析第一节：渐开线圆柱齿轮精度和检测对于齿轮精度，主要建立了下列几个方面的评定指标：一．运动精度：评定齿轮的运动精度，可采用下列指标：1．切向综合总偏差F i′：定义：被测齿轮与理想精确的测量齿轮单面啮合时在被测齿轮一转，（实际转角与公称转角之差的总幅度值）被测齿轮的实际转角与理论转角的最大差值。

切向综合总偏差F i′。

（它反映了齿轮的几何偏心、运动偏心和基节偏差、齿形误差等综合结果。

）ΔF i2．齿距累积总偏差F p，齿距累积偏差F pk。

定义：齿轮同侧齿面任意弧段（k=1或k=z）的最大齿距累积偏差。

它表现为齿距累积偏差曲线的总幅值。

——齿距累积总偏差。

在分度圆上，k个齿距的实际弧长与公称弧长之差的最大绝对值，称k个齿距累积误差ΔF pk。

k为2到小于Z/2的正数。

这两个误差定义虽然都是在分度圆上，但实际测量可在齿高中部进行。

这项指标主要反映齿轮的几何偏心、运动偏心。

用ΔF p 评定不如ΔF i′全面。

因为ΔF i是在连续切向综合误差曲线上取得的，而ΔF p不是连续的，它是折线。

ΔF i′= ΔF p+ Δf f测量方法：一般用相对法，在齿轮测量机上测量。

3．齿圈径向跳动ΔF r与公法线长度变动ΔF w：ΔF r定义：在齿轮一转围，测头在齿槽，于齿高中部双面接触，测头相对于齿轮轴线的最大变动量。

它只反映齿轮的几何偏心，不能反映其运动偏心。

（用径跳仪测量检测。

）由于齿圈径跳ΔF r 只反映齿轮的几何偏心，不能反映其运动偏心。

因此要增加另一项指标。

公法线长度变动ΔF w。

ΔF w定义：在齿轮一周围，实际公法线长度最大值与最小值之差。

ΔF w=W max-W min测量公法线长度实际是测量基圆弧长，它反映齿轮的运动偏心。

测量方法：用公法线千分尺测量。

4．径向综合误差ΔF i″和公法线长度变动ΔF w：齿轮的几何偏心还可以用径向综合误差这一指标来评定。

ΔF i″定义：被测齿轮与理想精确的测量齿轮双面啮合时，在被测齿轮一转，双啮中心距的最大变动量。

齿轮精度等级定义与比较齿轮精度等级定义与各国标准比较1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度，比如：传动的平稳性、瞬时速度的波动性、若有交变的反向运行，其齿侧隙是否达到最小，如果有冲击载荷，应该稍微提高精度，从而减少冲击载荷带给齿轮的破坏。

2、如果以上这些设计要求比较高，则齿轮精度也就要定得稍高一点，反之可以定得底一点3、但是，齿轮精度定得过高，会上升加工成本，需要综合平衡4、你上面的参数基本上属于比较常用的齿轮，其精度可以定为：7FL，或者7-6-6GM精度标注的解释：7FL：齿轮的三个公差组精度同为7级，齿厚的上偏差为F级，齿厚的下偏差为L级7-6-6GM：齿轮的第一组公差带精度为7级，齿轮的第二组公差带精度为6级，齿轮的第三组公差带精度为6级，齿厚的上偏差为G级，齿厚的下偏差为M级5、对于齿轮精度是没有什么计算公式的，因为不需要计算，是查手册得来的。

6、精度等级的确定是工程师综合分析的结果，传动要求精密、或者是高负载、交变负载……就将精度等级定高一点7、精度等级有5、6、7、8、9、10级，数值越小精度越高8、（齿厚）偏差等级也是设计者综合具体工况给出的等级，精密传动给高一点，一般机械给低一点，闭式传动给高一点，开式传动给低一点。

9、（齿厚）偏差等级有C、D、E、F、G、H、J、K、L、M、N、P、R、S级，C级间隙最大，S 级间隙最小。

10、不管是精度等级，还是偏差等级，定得越高，加工成本也越高，需要综合分析之后再具体的给出一个恰当的精度等级和偏差等级。

11、对于齿轮的常规检验项目，分为3组检验项目，分别如下：12、第一组检验项目主要是保证传递运动的准确性，其项目包括：切向综合公差Fi'、周节累积公差Fp、k个周节累积公差Fpk、径向综合公差Fi"、齿圈径向跳动公差Fr、公法线长度变动公差Fw13、第二组检验项目主要是保证传递运动的平稳性、噪声、振动，其项目包括：切向一齿综合公差fi'、基节极限偏差fpb、周节极限偏差fpt、径向一齿综合公差fi"14、第三组检验项目主要是保证载荷分布的均匀性，其项目包括：齿向公差Fβ、接触线公差Fb、轴向齿距极限偏差Fpx15、齿轮的齿坯公差的精度等级为：5、6、7、8、9、10级16、齿轮中间的孔公差、及其形位公差：IT5、IT6、IT7、IT8级17、齿轮轴的尺寸公差、及其形位公差：IT5、IT6、IT718、顶圆直径公差：IT7、IT8、IT919、基准面的径向跳动、基准面的端面跳动：根据直径的大小，按照5、6、7、8、9、10级查表20、需要说明一下：我给出的·第一组、第二组、第三组检验项目是比较全的，但是，在实际中，在实际的图纸上，我们列出的检验项目没有这么多，太多了不但给检验带来麻烦，还增加制造成本，所以，在图纸上只检验其中的几项即可，你可以参看一下专业的齿轮图纸，也可以在《机械设计手册》上看看例题，在此给你列出常规要检查的、在图纸上要列出来的项目：21、小齿轮的检验项目：21、根据你上面给出的参数，小齿轮的精度等级可以定为7FL，接下来级，就是按照精度等级差手册：22、周节积累公差Fp：0.06323、周节极限偏差fpt：0.01824、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》25、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》26、大齿轮的检验项目：27、周节积累公差Fp：0.09028、周节极限偏差fpt：0.02029、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》30、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》本网络手册中的圆柱齿轮精度摘自（GB10095—88），现将有关规定和定义简要说明如下：(1) 精度等级齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。

齿轮误差及其分析第一节：渐开线圆柱齿轮精度和检测对于齿轮精度，主要建立了下列几个方面的评定指标：一．运动精度：评定齿轮的运动精度，可采用下列指标：1．切向综合总偏差F i′：定义：被测齿轮与理想精确的测量齿轮单面啮合时在被测齿轮一转内，（实际转角与公称转角之差的总幅度值）被测齿轮的实际转角与理论转角的最大差值。

切向综合总偏差F i′。

（它反映了齿轮的几何偏心、运动偏心和基节偏差、齿形误差等综合结果。

）测量方法：用单啮仪、齿轮测量机检测。

ΔF i2．齿距累积总偏差F p，齿距累积偏差F pk。

定义：齿轮同侧齿面任意弧段（k=1或k=z）内的最大齿距累积偏差。

它表现为齿距累积偏差曲线的总幅值。

——齿距累积总偏差。

在分度圆上，k个齿距的实际弧长与公称弧长之差的最大绝对值，称k个齿距累积误差ΔF pk。

k为2到小于Z/2的正数。

这两个误差定义虽然都是在分度圆上，但实际测量可在齿高中部进行。

这项指标主要反映齿轮的几何偏心、运动偏心。

用ΔF p 评定不如ΔF i′全面。

因为ΔF i是在连续切向综合误差曲线上取得的，而ΔF p不是连续的，它是折线。

ΔF i′= ΔF p+ Δf f测量方法：一般用相对法，在齿轮测量机上测量。

3．齿圈径向跳动ΔF r与公法线长度变动ΔF w：ΔF r定义：在齿轮一转范围内，测头在齿槽内，于齿高中部双面接触，测头相对于齿轮轴线的最大变动量。

它只反映齿轮的几何偏心，不能反映其运动偏心。

（用径跳仪测量检测。

）由于齿圈径跳ΔF r 只反映齿轮的几何偏心，不能反映其运动偏心。

因此要增加另一项指标。

公法线长度变动ΔF w。

ΔF w定义：在齿轮一周范围内，实际公法线长度最大值与最小值之差。

ΔF w=W max-W min测量公法线长度实际是测量基圆弧长，它反映齿轮的运动偏心。

测量方法：用公法线千分尺测量。

4．径向综合误差ΔF i″和公法线长度变动ΔF w：齿轮的几何偏心还可以用径向综合误差这一指标来评定。

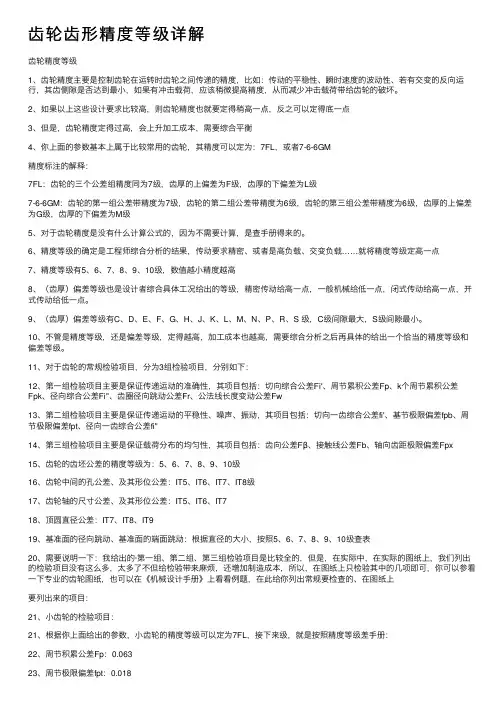

齿轮齿形精度等级详解齿轮精度等级1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度，⽐如：传动的平稳性、瞬时速度的波动性、若有交变的反向运⾏，其齿侧隙是否达到最⼩，如果有冲击载荷，应该稍微提⾼精度，从⽽减少冲击载荷带给齿轮的破坏。

2、如果以上这些设计要求⽐较⾼，则齿轮精度也就要定得稍⾼⼀点，反之可以定得底⼀点3、但是，齿轮精度定得过⾼，会上升加⼯成本，需要综合平衡4、你上⾯的参数基本上属于⽐较常⽤的齿轮，其精度可以定为：7FL，或者7-6-6GM精度标注的解释：7FL：齿轮的三个公差组精度同为7级，齿厚的上偏差为F级，齿厚的下偏差为L级7-6-6GM：齿轮的第⼀组公差带精度为7级，齿轮的第⼆组公差带精度为6级，齿轮的第三组公差带精度为6级，齿厚的上偏差为G级，齿厚的下偏差为M级5、对于齿轮精度是没有什么计算公式的，因为不需要计算，是查⼿册得来的。

6、精度等级的确定是⼯程师综合分析的结果，传动要求精密、或者是⾼负载、交变负载……就将精度等级定⾼⼀点7、精度等级有5、6、7、8、9、10级，数值越⼩精度越⾼8、（齿厚）偏差等级也是设计者综合具体⼯况给出的等级，精密传动给⾼⼀点，⼀般机械给低⼀点，闭式传动给⾼⼀点，开式传动给低⼀点。

9、（齿厚）偏差等级有C、D、E、F、G、H、J、K、L、M、N、P、R、S 级，C级间隙最⼤，S级间隙最⼩。

10、不管是精度等级，还是偏差等级，定得越⾼，加⼯成本也越⾼，需要综合分析之后再具体的给出⼀个恰当的精度等级和偏差等级。

11、对于齿轮的常规检验项⽬，分为3组检验项⽬，分别如下：12、第⼀组检验项⽬主要是保证传递运动的准确性，其项⽬包括：切向综合公差Fi'、周节累积公差Fp、k个周节累积公差Fpk、径向综合公差Fi"、齿圈径向跳动公差Fr、公法线长度变动公差Fw13、第⼆组检验项⽬主要是保证传递运动的平稳性、噪声、振动，其项⽬包括：切向⼀齿综合公差fi'、基节极限偏差fpb、周节极限偏差fpt、径向⼀齿综合公差fi"14、第三组检验项⽬主要是保证载荷分布的均匀性，其项⽬包括：齿向公差Fβ、接触线公差Fb、轴向齿距极限偏差Fpx15、齿轮的齿坯公差的精度等级为：5、6、7、8、9、10级16、齿轮中间的孔公差、及其形位公差：IT5、IT6、IT7、IT8级17、齿轮轴的尺⼨公差、及其形位公差：IT5、IT6、IT718、顶圆直径公差：IT7、IT8、IT919、基准⾯的径向跳动、基准⾯的端⾯跳动：根据直径的⼤⼩，按照5、6、7、8、9、10级查表20、需要说明⼀下：我给出的·第⼀组、第⼆组、第三组检验项⽬是⽐较全的，但是，在实际中，在实际的图纸上，我们列出的检验项⽬没有这么多，太多了不但给检验带来⿇烦，还增加制造成本，所以，在图纸上只检验其中的⼏项即可，你可以参看⼀下专业的齿轮图纸，也可以在《机械设计⼿册》上看看例题，在此给你列出常规要检查的、在图纸上要列出来的项⽬：21、⼩齿轮的检验项⽬：21、根据你上⾯给出的参数，⼩齿轮的精度等级可以定为7FL，接下来级，就是按照精度等级差⼿册：22、周节积累公差Fp：0.06323、周节极限偏差fpt：0.01824、在图纸上标注的齿坯公差：内孔按照IT7级：在⼿册上按照孔径⼤⼩查《标准公差表》25、顶圆的径向跳动：按照外径尺⼨⼤⼩查《标准公差表》26、⼤齿轮的检验项⽬：27、周节积累公差Fp：0.09028、周节极限偏差fpt：0.02029、在图纸上标注的齿坯公差：内孔按照IT7级：在⼿册上按照孔径⼤⼩查《标准公差表》30、顶圆的径向跳动：按照外径尺⼨⼤⼩查《标准公差表》本⽹络⼿册中的圆柱齿轮精度摘⾃（GB10095—88），现将有关规定和定义简要说明如下：(1) 精度等级齿轮及齿轮副规定了12个精度等级，第1级的精度最⾼，第12级的精度最低。

齿轮精度等级1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度，比如：传动的平稳性、瞬时速度的波动性、若有交变的反向运行，其齿侧隙是否达到最小，如果有冲击载荷，应该稍微提高精度，从而减少冲击载荷带给齿轮的破坏。

2、如果以上这些设计要求比较高，则齿轮精度也就要定得稍高一点，反之可以定得底一点3、但是，齿轮精度定得过高，会上升加工成本，需要综合平衡4、你上面的参数基本上属于比较常用的齿轮，其精度可以定为：7FL，或者7-6-6GM精度标注的解释：7FL：齿轮的三个公差组精度同为7级，齿厚的上偏差为F级，齿厚的下偏差为L级7-6-6GM：齿轮的第一组公差带精度为7级，齿轮的第二组公差带精度为6级，齿轮的第三组公差带精度为6级，齿厚的上偏差为G级，齿厚的下偏差为M级5、对于齿轮精度是没有什么计算公式的，因为不需要计算，是查手册得来的。

6、精度等级的确定是工程师综合分析的结果，传动要求精密、或者是高负载、交变负载……就将精度等级定高一点7、精度等级有5、6、7、8、9、10级，数值越小精度越高8、（齿厚）偏差等级也是设计者综合具体工况给出的等级，精密传动给高一点，一般机械给低一点，闭式传动给高一点，开式传动给低一点。

9、（齿厚）偏差等级有C、D、E、F、G、H、J、K、L、M、N、P、R、S 级，C级间隙最大，S级间隙最小。

10、不管是精度等级，还是偏差等级，定得越高，加工成本也越高，需要综合分析之后再具体的给出一个恰当的精度等级和偏差等级。

11、对于齿轮的常规检验项目，分为3组检验项目，分别如下：12、第一组检验项目主要是保证传递运动的准确性，其项目包括：切向综合公差Fi'、周节累积公差Fp、k个周节累积公差Fpk、径向综合公差Fi"、齿圈径向跳动公差Fr、公法线长度变动公差Fw13、第二组检验项目主要是保证传递运动的平稳性、噪声、振动，其项目包括：切向一齿综合公差fi'、基节极限偏差fpb、周节极限偏差fpt、径向一齿综合公差fi"14、第三组检验项目主要是保证载荷分布的均匀性，其项目包括：齿向公差Fβ、接触线公差Fb、轴向齿距极限偏差Fpx15、齿轮的齿坯公差的精度等级为：5、6、7、8、9、10级16、齿轮中间的孔公差、及其形位公差：IT5、IT6、IT7、IT8级17、齿轮轴的尺寸公差、及其形位公差：IT5、IT6、IT718、顶圆直径公差：IT7、IT8、IT919、基准面的径向跳动、基准面的端面跳动：根据直径的大小，按照5、6、7、8、9、10级查表20、需要说明一下：我给出的·第一组、第二组、第三组检验项目是比较全的，但是，在实际中，在实际的图纸上，我们列出的检验项目没有这么多，太多了不但给检验带来麻烦，还增加制造成本，所以，在图纸上只检验其中的几项即可，你可以参看一下专业的齿轮图纸，也可以在《机械设计手册》上看看例题，在此给你列出常规要检查的、在图纸上要列出来的项目：21、小齿轮的检验项目：21、根据你上面给出的参数，小齿轮的精度等级可以定为7FL，接下来级，就是按照精度等级差手册：22、周节积累公差Fp：0.06323、周节极限偏差fpt：0.01824、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》25、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》26、大齿轮的检验项目：27、周节积累公差Fp：0.09028、周节极限偏差fpt：0.02029、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》30、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》本网络手册中的圆柱齿轮精度摘自（GB10095—88），现将有关规定和定义简要说明如下：(1) 精度等级齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。

齿轮精度等级定义与各国标准比较1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度，比如：传动的平稳性、瞬时速度的波动性、若有交变的反向运行，其齿侧隙是否达到最小，如果有冲击载荷，应该稍微提高精度，从而减少冲击载荷带给齿轮的破坏。

2、如果以上这些设计要求比较高，则齿轮精度也就要定得稍高一点，反之可以定得底一点3、但是，齿轮精度定得过高，会上升加工成本，需要综合平衡4、你上面的参数基本上属于比较常用的齿轮，其精度可以定为：7FL，或者7-6-6GM精度标注的解释：7FL：齿轮的三个公差组精度同为7级，齿厚的上偏差为F级，齿厚的下偏差为L级7-6-6GM：齿轮的第一组公差带精度为7级，齿轮的第二组公差带精度为6级，齿轮的第三组公差带精度为6级，齿厚的上偏差为G级，齿厚的下偏差为M级5、对于齿轮精度是没有什么计算公式的，因为不需要计算，是查手册得来的。

6、精度等级的确定是工程师综合分析的结果，传动要求精密、或者是高负载、交变负载……就将精度等级定高一点7、精度等级有5、6、7、8、9、10级，数值越小精度越高8、（齿厚）偏差等级也是设计者综合具体工况给出的等级，精密传动给高一点，一般机械给低一点，闭式传动给高一点，开式传动给低一点。

9、（齿厚）偏差等级有C、D、E、F、G、H、J、K、L、M、N、P、R、S级，C级间隙最大，S 级间隙最小。

10、不管是精度等级，还是偏差等级，定得越高，加工成本也越高，需要综合分析之后再具体的给出一个恰当的精度等级和偏差等级。

11、对于齿轮的常规检验项目，分为3组检验项目，分别如下：12、第一组检验项目主要是保证传递运动的准确性，其项目包括：切向综合公差Fi'、周节累积公差Fp、k个周节累积公差Fpk、径向综合公差Fi"、齿圈径向跳动公差Fr、公法线长度变动公差Fw13、第二组检验项目主要是保证传递运动的平稳性、噪声、振动，其项目包括：切向一齿综合公差fi'、基节极限偏差fpb、周节极限偏差fpt、径向一齿综合公差fi"14、第三组检验项目主要是保证载荷分布的均匀性，其项目包括：齿向公差Fβ、接触线公差Fb、轴向齿距极限偏差Fpx15、齿轮的齿坯公差的精度等级为：5、6、7、8、9、10级16、齿轮中间的孔公差、及其形位公差：IT5、IT6、IT7、IT8级17、齿轮轴的尺寸公差、及其形位公差：IT5、IT6、IT718、顶圆直径公差：IT7、IT8、IT919、基准面的径向跳动、基准面的端面跳动：根据直径的大小，按照5、6、7、8、9、10级查表20、需要说明一下：我给出的·第一组、第二组、第三组检验项目是比较全的，但是，在实际中，在实际的图纸上，我们列出的检验项目没有这么多，太多了不但给检验带来麻烦，还增加制造成本，所以，在图纸上只检验其中的几项即可，你可以参看一下专业的齿轮图纸，也可以在《机械设计手册》上看看例题，在此给你列出常规要检查的、在图纸上要列出来的项目：21、小齿轮的检验项目：21、根据你上面给出的参数，小齿轮的精度等级可以定为7FL，接下来级，就是按照精度等级差手册：22、周节积累公差Fp：0.06323、周节极限偏差fpt：0.01824、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》25、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》26、大齿轮的检验项目：27、周节积累公差Fp：0.09028、周节极限偏差fpt：0.02029、在图纸上标注的齿坯公差：内孔按照IT7级：在手册上按照孔径大小查《标准公差表》30、顶圆的径向跳动：按照外径尺寸大小查《标准公差表》本网络手册中的圆柱齿轮精度摘自（GB10095—88），现将有关规定和定义简要说明如下：(1) 精度等级齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。

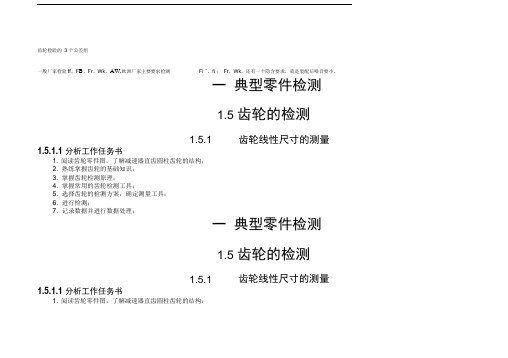

齿轮检验的公差组 Revised as of 23 November 2020齿轮检验的3个公差组一般厂家检验ff、Fβ、Fr、Wk、ΔW，欧洲厂家主要要求检测Fi″、fi″、Fr、Wk。

还有一个隐含要求，就是装配后噪音要小。

1、齿轮的检测有三方面要求：传递运动的精确性、平稳性、载荷分布的均匀性。

2、2、这三个公差组各有数个检测项目，按国标要求每个公差组只检一项或两项（当然不是随意选）一般情况下设计者会给出每个公差组的精度等级和需检测的项目。

3、3、但有时图纸上会给出数个项目或只给精度等级和标准，这种情况下个人认为最好和设计沟通一下，看对方有什么要求，否则你费了半天劲可能人家一句话你就得从头再来。

若设计没什么要求那你可以按标准要求每个公差组检一项或两项就可以了，记住是按照标准要求，不是自己随意挑的。

4、4、个人感觉一般情况下是这样的，每一公差组检FP或公法线变动和FR，第二公差组检Fα和FPT，第三公差组检Fβ。

纯属个人感觉没有依据。

5、5、除了这三方面的要求外，还有齿厚要求，当然这个是好检的，可测公法线或跨棒距。

6、渴望与大家一同进步，有愿意讨论的可加我，注明机械，或发邮件一典型零件检测齿轮的检测1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构；2. 熟练掌握齿轮的基础知识；3.掌握齿轮检测原理；4. 掌握常用的齿轮检测工具；5.选择齿轮的检测方案，确定测量工具；6.进行检测；7.记录数据并进行数据处理；一典型零件检测齿轮的检测1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构；2. 熟练掌握齿轮的基础知识；3.掌握齿轮检测原理；4. 掌握常用的齿轮检测工具；5.选择齿轮的检测方案，确定测量工具；6.进行检测；7.记录数据并进行数据处理；8.上交检测报告，进行评价。
