3-2017年闵行区中考物理一模卷含答案

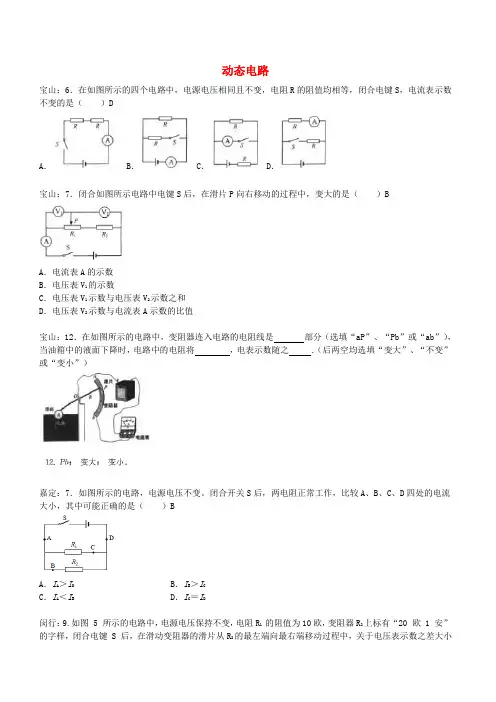

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）C R 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

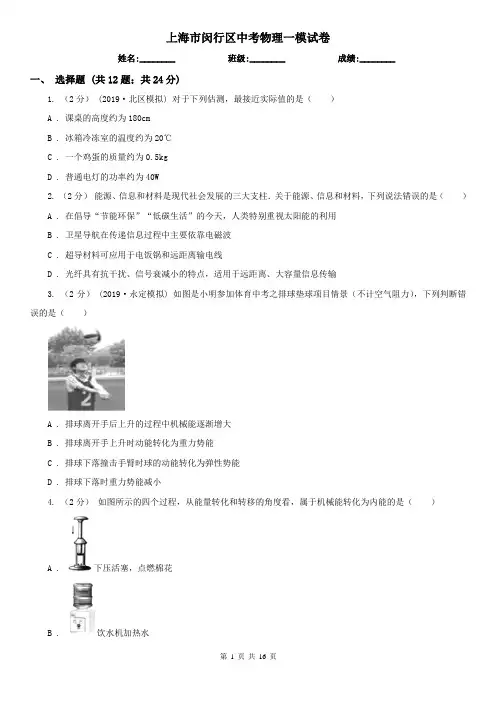

上海市闵行区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）(2019·北区模拟) 对于下列估测，最接近实际值的是（）A . 课桌的高度约为180cmB . 冰箱冷冻室的温度约为20℃C . 一个鸡蛋的质量约为0.5kgD . 普通电灯的功率约为40W2. （2分）能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是（）A . 在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用B . 卫星导航在传递信息过程中主要依靠电磁波C . 超导材料可应用于电饭锅和远距离输电线D . 光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输3. （2分）(2019·永定模拟) 如图是小明参加体育中考之排球垫球项目情景（不计空气阻力），下列判断错误的是（）A . 排球离开手后上升的过程中机械能逐渐增大B . 排球离开手上升时动能转化为重力势能C . 排球下落撞击手臂时球的动能转化为弹性势能D . 排球下落时重力势能减小4. （2分）如图所示的四个过程，从能量转化和转移的角度看，属于机械能转化为内能的是（）A . 下压活塞，点燃棉花B . 饮水机加热水C . 晾干衣服D . 水蒸气推开试管塞5. （2分） (2017八上·武威月考) 下列哪个光学仪器可以在光屏上形成倒立放大的实像（）A . 投影仪B . 放大镜C . 照相机D . 汽车后视镜6. （2分） (2020九上·长春开学考) 如图所示，用一个玻璃瓶装上写有你心愿的纸片，然后盖上盖子并密封，投入江中，就能漂浮在水面上，成为“漂流瓶”。

如果漂流瓶从长江漂入大海，它所受的浮力及露出水面体积的变化情况是（ρ海水＞ρ江水）（）A . 浮力不变，露出水面体积变大B . 浮力变大，露出水面体积不变C . 浮力不变，露出水面体积变小D . 浮力变小，露出水面体积变大7. （2分）如图所示：在水平公路上，小汽车作匀速直线运动时与自由静止时相比较，下列说法正确的是（）A . 运动时对地面的压力小于自由静止时B . 运动时对地面的压力等于自由静止时C . 运动时与地面的摩擦力小于自由静止时D . 运动时与地面的摩擦力等于自由静止时8. （2分） (2020八下·北京期末) 如图所示的实例中，为了减小压强的是（）A . 吸管一端做成尖形B . 遂道上凸起的圆点C . 滑雪板的面积较大D . 安全锤的锤头做得很尖9. （2分）如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A . 灯泡L1亮度不变、L2变亮B . 电流表示数不变，电压表示数变大C . 电流表示数变小，电压表示数不变D . 电流表、电压表示数均不变10. （2分）(2017·闵行模拟) 某电吹风的额定功率为1500瓦．正常工作0.1小时，所消耗的电能为（）A . 150度B . 15度C . 1.5度D . 0.15度11. （2分）(2019·长春模拟) 下列关于电与磁的说法，正确的是（）A . 利用电磁感应原理，制成发电机B . 感应电流方向只与磁场方向有关C . 部分导体在磁场中运动，导体中就产生电流D . 奥斯特首先发现了电与磁的联系，实现了机械能到电能的转化12. （2分）(2012·绵阳) 用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）A . 电路中的总电阻增大B . 电路中的总电流减小C . 白炽灯泡的实际功率减小D . 白炽灯泡的额定功率减小二、填空题 (共7题；共49分)13. （2分） (2019八上·津南期末) 如图所示，将扬声器对准蜡烛播放音乐，烛焰会跳动起来，这说明声音可以传递________；生活中经常听到的“女高音”“男低音”，这里面“高”“低”描述的是声音的________。

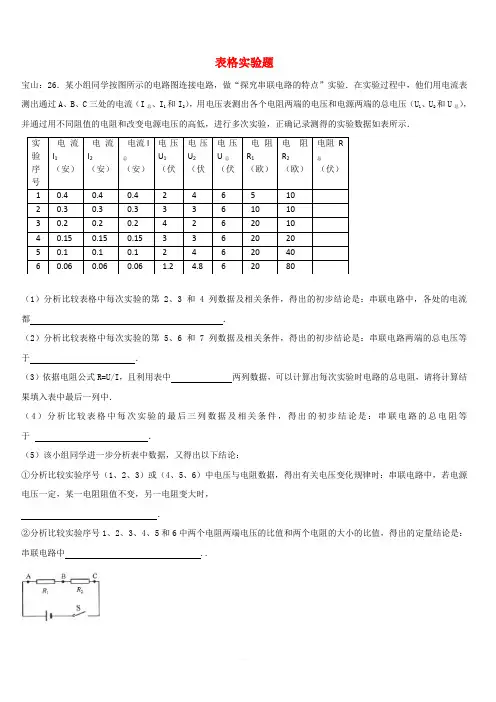

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

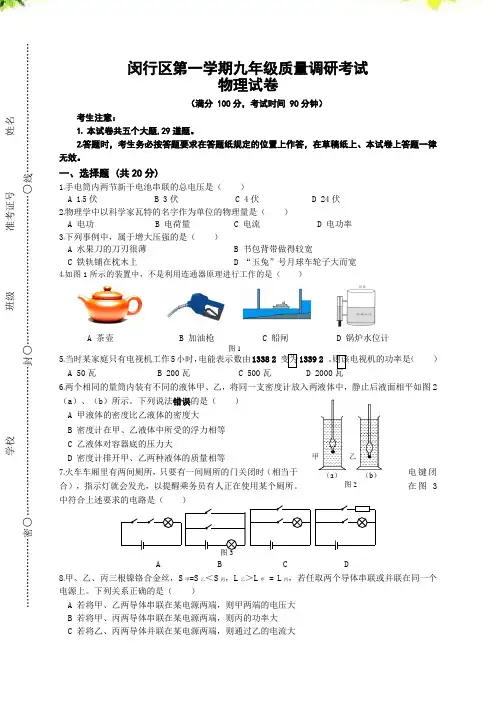

闵行区第一学期九年级质量调研考试物理试卷（满分 100分，考试时间 90分钟）考生注意：1*本试卷共五个大题,29道题。

2*答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸上、本试卷上答题一律无效。

一、选择题 (共20分)1*手电筒内两节新干电池串联的总电压是（）A 1*5伏B 3伏C 4伏D 24伏2*物理学中以科学家瓦特的名字作为单位的物理量是（）A 电功B 电荷量C 电流D 电功率3*下列事例中，属于增大压强的是（）A 水果刀的刀刃很薄B 书包背带做得较宽C 铁轨铺在枕木上D “玉兔”号月球车轮子大而宽4*如图1所示的装置中，不是利用连通器原理进行工作的是（）5*当时某家庭只有电视机工作5小时，电能表示数由13382变为13392。

则该电视机的功率是（）A 50瓦B 200瓦C 500瓦D 2000瓦6*两个相同的量筒内装有不同的液体甲、乙，将同一支密度计放入两液体中，静止后液面相平如图2（a）、（b）所示。

下列说法错误的是（）A 甲液体的密度比乙液体的密度大B 密度计在甲、乙液体中所受的浮力相等C 乙液体对容器底的压力大D 密度计排开甲、乙两种液体的质量相等7*火车车厢里有两间厕所，只要有一间厕所的门关闭时（相当于电键闭合），指示灯就会发光，以提醒乘务员有人正在使用某个厕所。

在图3中符合上述要求的电路是（）A B C D8*甲、乙、丙三根镍铬合金丝，S甲=S乙＜S丙，L乙＞L甲 = L丙，若任取两个导体串联或并联在同一个电源上。

下列关系正确的是（）A 若将甲、乙两导体串联在某电源两端，则甲两端的电压大B 若将甲、丙两导体串联在某电源两端，则丙的功率大C 若将乙、丙两导体并联在某电源两端，则通过乙的电流大图1图2甲乙（a）（b）学校_______________________班级__________准考证号_________姓名______________…………………密○………………………………………封○………………………………………○线…………………………………A 茶壶B 加油枪C 船闸D 锅炉水位计图3D 若将甲、乙两导体并联在某电源两端，则乙的功率小9*如图4所示的电路中，电源电压保持不变。

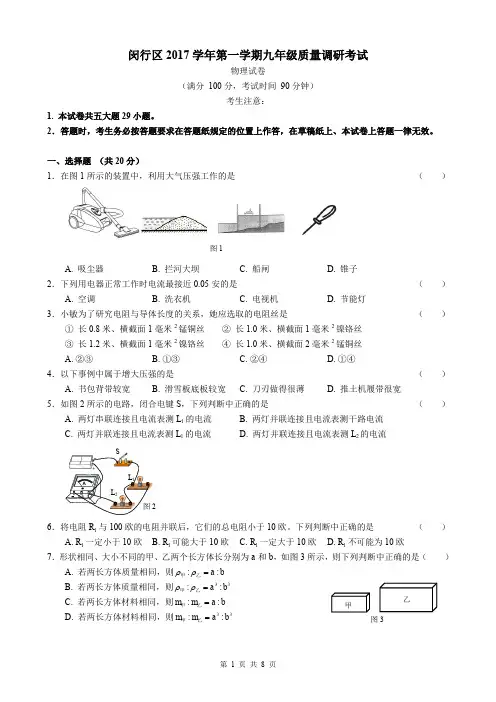

闵行区2017学年第一学期九年级质量调研考试物理试卷（满分 100分，考试时间 90分钟）考生注意：1. 本试卷共五大题29小题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸上、本试卷上答题一律无效。

一、选择题 （共20分）1．在图1所示的装置中，利用大气压强工作的是（ ）A. 吸尘器B. 拦河大坝 C . 船闸 D. 锥子 2．下列用电器正常工作时电流最接近0.05安的是（ ） A. 空调B. 洗衣机C. 电视机D. 节能灯3．小敏为了研究电阻与导体长度的关系，她应选取的电阻丝是（ ）① 长0.8米、横截面1毫米2锰铜丝 ② 长1.0米、横截面1毫米2镍铬丝 ③ 长1.2米、横截面1毫米2镍铬丝 ④ 长1.0米、横截面2毫米2锰铜丝 A. ②③ B. ①③ C. ②④D. ①④ 4．以下事例中属于增大压强的是（ ） A. 书包背带较宽B. 滑雪板底板较宽C. 刀刃做得很薄D. 推土机履带很宽5．如图2所示的电路，闭合电键S ，下列判断中正确的是（ ）A. 两灯串联连接且电流表测L 1的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测L 1的电流D. 两灯并联连接且电流表测L 2的电流6．将电阻R 1与100欧的电阻并联后，它们的总电阻小于10欧。

下列判断中正确的是（ ）A. R 1一定小于10欧B. R 1可能大于10欧C. R 1一定大于10欧D. R 1不可能为10欧7．形状相同、大小不同的甲、乙两个长方体长分别为a 和b ，如图3所示，则下列判断中正确的是（ ）A. 若两长方体质量相同，则::a b ρρ=甲乙B. 若两长方体质量相同，则33::a b ρρ=甲乙C. 若两长方体材料相同，则::m m a b =甲乙D. 若两长方体材料相同，则33::m m a b =甲乙图2SL 1L 2A0.6 3图1甲乙图38．在水平地面上放置两个完全相同的圆柱形容器A 、B ，分别装入一定量水后，再将两个质量相同、体积不同的小球分别放入水中。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

2017届中考物理一模试题第Ⅰ卷（选择题共30分）一、选择题（本题包括15个小题，每小题2分，共30分。

每小题只有一个选项符合题意）1．光现象及其规律与人们的生活密切相关，下列事例中，与日食的形成原因相同的是A．手影B．渔民叉鱼 C．潜望镜 D．天空中出现的彩虹2．生活处处有物理，留心观察皆学问。

厨房中包含着很多物理知识，以下说法错误．．的是A．电水壶烧开水是利用电能转化为内能，通过热传递的方式烧开水的B．菜刀的刀刃薄是为了减小受力面积，增大压强C．在客厅里闻到炒菜的香味，说明分子做无规则运动D．冬天水壶里的水烧开后从壶嘴喷出的“白气”，是水沸腾后形成的水蒸气3．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误．．的是A．空气开关 B．二孔插座 C．控制灯泡的开关 D．三孔插座4．如图所示是蹦极运动的简化示意图，弹性绳一端固定在O点，另一端系住运动员，运动员从O点自由下落，到A点处弹性绳自然伸直。

B点是运动员受到的重力与弹性绳对运动员拉力相等的点，C 点是蹦极运动员到达的最低点（忽略空气阻力），下列说法正确的是A．从O点到C点运动员速度一直减小B．从O点到C点运动员的机械能一直在增大C．从O至A过程中运动员速度增大，从A至C过程中运动员速度减小D．从O点到A点运动员的机械能不变5．关于声现象，下列说法错误．．的是A．进行防空警报演练时，为了使警报声传得更远，应该提高警报声的响度B ．声音可以在固体、液体、气体、真空中传播C ．利用B 超进行健康查体，是利用了声音能传递信息D ．跳广场舞时要将音响的音量调小些，这是在声源处减弱噪声6．一位建筑工人要把建筑材料运送到楼上，他使用了如图所示的装置进行升降。

已知吊篮的质量为m 1，建筑材料的质量为m 2，人对绳子的拉力为F ，吊篮在拉力的作用下匀速上升了h ，不计绳重和轮与轴的摩擦。

下列表述正确的是A ．有用功为m 2gh ，滑轮组的机械效率为m 2g 2FB ．额外功为m 1gh ，动滑轮重为2F -m 2gC ．拉力F=12 （m 1+ m 2）g ，动滑轮上升的距离为hD ．总功为3Fh ，人拉绳子移动的距离为3h7．如图所示，烧瓶内盛少量水，给瓶内打气，可看到瓶塞跳起，在这个过程中，下列说法错误．．的是 A ．给瓶内打气时，外界对瓶内气体做功 B ．瓶塞跳起时，瓶内气体温度升高 C ．给瓶内打气时，瓶内气体内能增加 D ．瓶塞跳起时，瓶内气体对外做功8．如图所示，用照相机对左侧的景物拍照，底片上所成的像正确的是9．如图所示，电源电压为8V ，电压表示数为6V ，则A ．L 1的实际电流与L 2的实际电流之比为4﹕3B ．L 1两端的电压为6VC ．L 2的电阻值比L 1的电阻值小D ．L 2比L 1更亮10．3月24日，2018年世界杯预选赛亚洲12强第6轮赛事展开，中国国家男足在长沙1-0战胜韩国队。

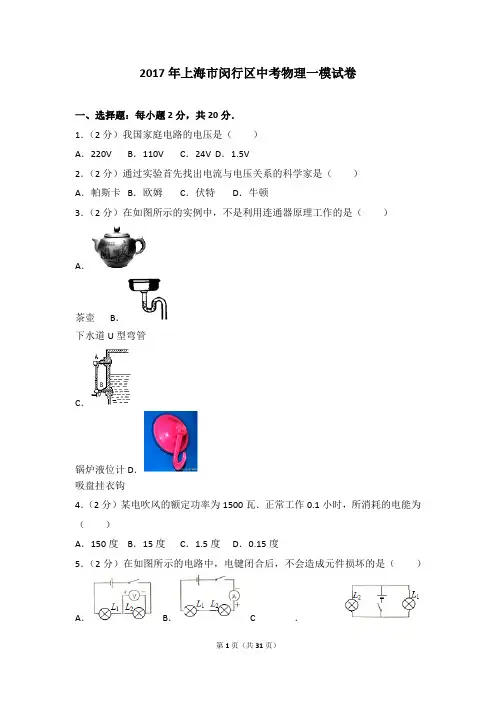

2017年上海市闵行区中考物理一模试卷一、选择题：每小题2分，共20分．1．（2分）我国家庭电路的电压是（）A．220V B．110V C．24V D．1.5V2．（2分）通过实验首先找出电流与电压关系的科学家是（）A．帕斯卡B．欧姆C．伏特D．牛顿3．（2分）在如图所示的实例中，不是利用连通器原理工作的是（）A．茶壶B．下水道U型弯管C．锅炉液位计 D．吸盘挂衣钩4．（2分）某电吹风的额定功率为1500瓦．正常工作0.1小时，所消耗的电能为（）A．150度B．15度C．1.5度D．0.15度5．（2分）在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．6．（2分）下列实验中，需要多次测量的目的相同的是（）（1）测量某物体的密度．（2）测量小灯泡的电功率．（3）探究导体中电流与电压的关系．（4）用电流表、电压表测电阻．A．（1）与（2）B．（1）与（4）C．（2）与（4）D．（2）与（3）7．（2分）如图所示，盛有水的轻质密封容器放在水平桌面上，水对容器底的压强为p水，容器对桌面的压强为p容．将容器倒置后再放在水平桌面上，此时水对容器底的压强为p′水，容器对桌面的压强为p′容．下列判断中正确的是（）A．p水＞p′水，p容＞p′容B．p水＞p′水，p容＜p′容C．p水＜p′水，p容＞p′容D．p水＜p′水，p容＜p′容8．（2分）小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图甲所示．液体静止一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图乙所示位置．对此过程的判断，正确的是（）A．液体对容器底部压强变大，鸡蛋受到浮力不变、重力不变B．液体对容器底部压强不变，鸡蛋受到浮力变小、重力变小C．液体对容器底部压强变大，鸡蛋受到浮力变大、重力变大D．液体对容器底部压强变大，鸡蛋受到浮力变大、重力不变9．（2分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，变阻器R2上标有“20欧1安”的字样．闭合电键S后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于两电压表示数之差大小的变化情况，下列判断中正确的是（）A．始终变大B．始终变小C．先变大再变小D．先变小再变大10．（2分）如图所示，A、B两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精．现将甲、乙两个完全相同的小球分别轻放入A、B两容器中，设甲球放入A容器后水对容器底部的压强增加量为△p水，乙球放入B容器后容器B对地面的压强增加量为△p容．已知△p水=△p容，下列说法可能正确的是（）A．若水不溢出，酒精溢出，则甲球漂浮，乙球沉底B．若水不溢出，酒精溢出，则甲、乙两球都沉底C．若水和酒精都溢出，则甲球漂浮，乙球沉底D．若水和酒精都溢出，则甲、乙两球都沉底二、填空题：共29分，每空1分．11．（3分）地球周围的一层厚厚的大气由于受到的作用，会对处于其中的物体产生压强，这个压强叫做大气压强．奥托•格里克做了著名的实验证明了大气压强的存在且很大．通常海拔越高，大气压强越．12．（3分）钛合金是航空工业的重要材料，它的密度是4500千克/米3．用钛合金制造神州十一号的某零件，其体积为1×10﹣3米3．则质量为千克．若再将该零件进行打磨，其质量，密度（均选填“变大”、“变小”或“不变”）．13．（3分）某导体电阻为20欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为库，它两端的电压为伏．当通过此导体的电流为0.5安时，它的电阻为欧．14．（3分）某邮轮满载时的排水量为1万吨，则满载时所受的浮力为牛．游客们登上邮轮后，邮轮所受的浮力将（选填“变大”、“变小”或“不变”）．该邮轮上有几条“吃水线”，如图所示．若线（b）表示在东海航行时的吃水线，则在淡水中航行时的吃水线应是线（选填“a”或“c”）．15．（3分）在如图所示的电路中，断开电键S，若a、b两电表都是电流表且示数之比为2：5，则电阻R1、R2的连接方式为联，电阻之比为．若a、b两个电表都是电压表，变化电键S后，a、b两电表示数之比为．16．（3分）某电热器标有“16V 64W”字样，则它的额定电流为安．若该用电器的电阻保持不变，将它接在电压为8伏的电源上，它的额定功率是瓦，此时的实际功率是瓦．17．（3分）如图所示的电路中，甲、乙两个导体长度相同、材料和横截面积不同．已知S甲＜S乙．闭合电键后，通过甲、乙的电流相同，则甲、乙两端的电压U甲U乙，电阻R甲R乙．导电性能较好的材料是（相同“甲”或“乙”）．18．（3分）在如图所示的电路中，电源电压保持不变．闭合电键S，发现电路中存在断路故障且只可能发生在电阻R1、R2上．（1）若将电阻R1与闭合电键S位置互换，则互换前后电流表A的示数，电压表V的示数．（均选填“一定不变”、“可能不变”或“一定改变”）．（2）若电阻R2与闭合的电键S位置互换后，电流表A与电压表V只有一个电表有示数，则．（选填“R1可能完好”、“R2可能断路”或“R2一定断路”）．19．（5分）为了研究将正方体从顶点A沿不同角度α切去上面部分后（如图甲所示），剩余部分对水平接触面的压力作用效果．他们将五个完全相同的正方体，分别从顶点A沿不同角度α切去上面部分后放置于同一水平沙面上，实验现象如图乙所示．（1）分析比较图乙中（a）、（b）与（c）可得出结论：．（2）分析比较图乙（c）、（d）与（e）可得出结论：．三、作图题：共8分，每个2分．20．（2分）重力10牛的物体放在水平面上，请用力的图示法在右图中画出它对水平面的压力F．21．（3分）在如图所示的电路中，将小灯泡L1和L2分别填入电路的空缺处．要求：电压表只测量L1两端的电压．22．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①L1与L2并联；②电键S同时控制L1与L2．四、计算题：共23分．23．（5分）某物体放入酒精中，物体排开酒精的体积为1×10﹣3米3．求该物体所受的浮力．（ρ=0.8×103千克/米3）酒精24．（6分）在如图所示电路中，电阻R1的阻值为20欧，电阻R2的阻值为30欧，电源电压为12伏．闭合电键S，求：（1）通过R1的电流．（2）通电10秒，通过R2的电流所做的功．25．（6分）质量为0.2千克、底面积为0.01米2、容积为2×10﹣3米3的薄壁容器内装入0.15米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好都为11.76牛．（1）求该液体对容器底的压强．（2）求该液体的密度、体积．（3）若在容器内再放入一质量为1.5千克、体积为1.5×10﹣3米3的实心物块，且物块浸没．求物块静止后容器对桌面压强的增加量．26．（6分）在如图（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“20Ω 1A”字样，电流表、电压表的表盘如图（b）所示．闭合电键S，求：（1）在移动变阻器滑片P的过程中，电压表V1示数的最小值．（2）如果用另一个电阻R0和电源U分别替换电阻R2和原来的电源，并将另一个电压表V2并联在电源两端．要求提供移动滑片P能使三个电表偏离零刻度的角度相同．提供计算确定不同情况下满足要求的R0的阻值和对应电源电压U的最大值．五、实验题：共20分.27．（4分）图（A）所示的仪器名称是U形管液体计．使用时可以通过观察U形管内液面的来反映液体内部压强的大小．在做“用电流表测电流”实验时，在连接电路观察中，电键应处于状态；若某小灯正常工作时的电流如图（B）所示，则该小灯的额定电流为安．28．（4分）如图所示是“验证原理”实验的示意图．通过（A）与（C）两图可以得知物体所受力的大小；通过（B）与（C）两图可以得到力的大小．该实验若用漂浮在液面的物块，（选填“能”或“不能”）验证上述原理．29．（4分）某兴趣小组在研究液体内部压强规律时，所用实验器材有：长为0.2米的吸管（底部用蜡封住）、电子天平、酒精（ρ=800千克/米3）、水、未知液体、刻度尺、细沙、柱状容器等．实验时，他们首先在容器内装入足量水，并将适量细沙装入吸管中，用电子天平测出其总质量m ．然后将该吸管放入水中，如图所示，用刻度尺测出其静止时浸入液体的深度h ，记录相关实验数据于表一中．接着，他们把水更换为酒精，重复上述过程，并记录数据与表二中．表一表二（1）在本实验中，他们通过吸管总质量m 来比较吸管底部所受液体压强的大小，其原理是二力平衡条件及 ．（2）分析比较实验序号 的数据可得出液体内部压强和液体密度有关．（3）分析比较实验序号1、2与3（或4、5与6）的数据可得出初步结论是： ．（4）该小组一位成员把总质量为m 0的吸管放入未知液体中，测得其静止时浸入液体的深度为h 0（h 0＜0.2米），则该未知液体的密度为 （用m 0、h 0和ρ水的代数式表示）．30．（8分）小闵同学在做“用电流表、电压表测电阻”的实验中，选用了若干节新的干电池作为电源，标有“20欧 1安”字样的滑动变阻器及其它相关器材．他先用导线把待测电阻、滑动变阻器、电流表、电源、电键串联连接，再把电压表并联接入电路中．实验中，小闵根据需要改变了电表量程，但没改变各电表接入的位置．在保持电路安全的情况下小闵移动滑片，他记录下了电压表的最大示数为6伏，最小示数为2.6伏；且观察到电压表的示数从6伏变化到4.5伏时电流表示数的变化量为0.29安．（1）滑动变阻器上标有的“20欧1安”字样，其意义是．（2）请判断电压表所接的位置，并简述理由．（3）根据以上信息请将实验数据记录表填写完整．2017年上海市闵行区中考物理一模试卷参考答案与试题解析一、选择题：每小题2分，共20分．1．（2分）我国家庭电路的电压是（）A．220V B．110V C．24V D．1.5V【解答】解：因为家庭电路照明电压220V、动力电压380V、对人体安全电压不高于36V，一节干电池的电压1.5V；所以正确的答案是A选项；故选A．2．（2分）通过实验首先找出电流与电压关系的科学家是（）A．帕斯卡B．欧姆C．伏特D．牛顿【解答】解：通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这就是欧姆定律．最早是德国物理学家欧姆于1826年总结得出的．故选B．3．（2分）在如图所示的实例中，不是利用连通器原理工作的是（）A．茶壶B．下水道U型弯管C．锅炉液位计 D．吸盘挂衣钩【解答】解：A、茶壶的结构是：上端开口，下部连通，即是一个连通器，故A 不符合题意；B、下水道U型弯管符合上端开口、底部连通的特点，是利用连通器的原理制成的，故B不符合题意；C、锅炉液位计符合上端开口、底部连通的特点，是利用连通器的原理制成的，故C不符合题意；D、吸盘挂衣钩是利用大气压的作用将其固定在光滑的墙面上的，不是利用连通器原理工作的，故D符合题意．故选D．4．（2分）某电吹风的额定功率为1500瓦．正常工作0.1小时，所消耗的电能为（）A．150度B．15度C．1.5度D．0.15度【解答】解：P=1500W=1.5kW，t=0.1h，由P=可得，消耗的电能为：W=Pt=1.5kW×0.1h=0.15kW•h=0.15度．故选D．5．（2分）在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．【解答】解：A、图中电压表与灯L2并联，但接线柱接反了，指针会出现反偏，容易损坏电压表，不合题意；B、图中电流表串联在电路中，但接线柱接反了，指针会出现反偏，容易损坏电流表，不合题意；C、图中两灯泡并联，工作时互不影响，开关在干路可控制两只灯泡，连接正确，符合题意；D、图中电键闭合后，形成电源短路，会损坏电源，不合题意．故选C．6．（2分）下列实验中，需要多次测量的目的相同的是（）（1）测量某物体的密度．（2）测量小灯泡的电功率．（3）探究导体中电流与电压的关系．（4）用电流表、电压表测电阻．A．（1）与（2）B．（1）与（4）C．（2）与（4）D．（2）与（3）【解答】解：（1）测量某物体的密度采用的是多次测量求平均值来减小误差；（2）测量小灯泡的电功率是采用多次测量来判定影响灯泡功率的因素；（3）探究导体中电流与电压的关系多次测量的目的是获得普遍规律；（4）用电流表、电压表测电阻采用多次测量是为了减小误差．故选：B．7．（2分）如图所示，盛有水的轻质密封容器放在水平桌面上，水对容器底的压强为p水，容器对桌面的压强为p容．将容器倒置后再放在水平桌面上，此时水对容器底的压强为p′水，容器对桌面的压强为p′容．下列判断中正确的是（）A．p水＞p′水，p容＞p′容B．p水＞p′水，p容＜p′容C．p水＜p′水，p容＞p′容D．p水＜p′水，p容＜p′容【解答】解：由图可知，容器的下部分横截面积小，上部分横截面积大，且容器内没有装满水，所以，将容器倒置后再放在水平桌面上时，容器内水的深度变小，由p=ρgh可知，水对容器底的压强变小，即p水＞p′水，故CD错误；因水平面上物体的压力和自身的重力相等，所以，容器倒置后对桌面的压力不变，由图可知，容器倒置后，桌面的受力面积变大，由p=可知，容器对桌面的压强变小，即p容＜p′容，故A正确、B错误．故选A．8．（2分）小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图甲所示．液体静止一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图乙所示位置．对此过程的判断，正确的是（）A．液体对容器底部压强变大，鸡蛋受到浮力不变、重力不变B．液体对容器底部压强不变，鸡蛋受到浮力变小、重力变小C．液体对容器底部压强变大，鸡蛋受到浮力变大、重力变大D．液体对容器底部压强变大，鸡蛋受到浮力变大、重力不变【解答】解：由图可知，鸡蛋在甲、乙两杯中都处于漂浮状态，鸡蛋在乙杯中排开水的体积大于在甲杯中排开水的体积，又因为液体的密度不变，由F浮=ρ液V排g可知鸡蛋受到的浮力变大；因为F浮=G，所以鸡蛋的重力变大；因为鸡蛋在乙杯中排开水的体积大于在甲杯中排开水的体积，所以乙杯中液体的深度大于甲杯中的深度，由p=ρgh可知液体对容器底部压强变大，可见，ABD错、C正确．故选C．9．（2分）如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，变阻器R2上标有“20欧1安”的字样．闭合电键S后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于两电压表示数之差大小的变化情况，下列判断中正确的是（）A．始终变大B．始终变小C．先变大再变小D．先变小再变大【解答】解：由图可知，该电路为串联电路，电压表V1测量的是R1两端的电压，电压表V2测量的是R2两端的电压，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，电阻变大，其分担的电压变大，根据串联电路的电压规律可知，V1的示数变小，故电压表V1和电压表V2的示数之差变小．故选：D．10．（2分）如图所示，A、B两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精．现将甲、乙两个完全相同的小球分别轻放入A、B两容器中，设甲球放入A容器后水对容器底部的压强增加量为△p水，乙球放入B容器后容器B对地面的压强增加量为△p容．已知△p水=△p容，下列说法可能正确的是（）A．若水不溢出，酒精溢出，则甲球漂浮，乙球沉底B．若水不溢出，酒精溢出，则甲、乙两球都沉底C．若水和酒精都溢出，则甲球漂浮，乙球沉底D．若水和酒精都溢出，则甲、乙两球都沉底【解答】解：A、水不溢出，则甲球漂浮，△F A=ρ水gV排=ρ球V球g；酒精溢出，乙球沉底，则有，△F B=ρ球V球g﹣ρ酒精V酒精g，由乙球沉底，ρ球＞ρ酒精，△F A＞△F B，与题意不符A错误；B、D因为小球放入A容器后，水不溢出，水面上升高度：△h水=，所以物块排开水的体积：V排水=△h水×S A=S A×①；因为B对地面压强增加是由于增加了物块的重引起的，所以m物g=△p容器S B②由：可得m物=ρ水V排水×，由题意知，S A=S B，△p容器=△p水，所以，m物=ρ水V排③，ρ物==≤ρ水，由浮力可知，物体在A中只有漂浮和悬浮两种状态，不管什么状态甲球都不会沉底，故B、D错误；C、水和酒精都溢出，△F A=ρ球V球g﹣ρ水V溢g，△F B=ρ球V球g﹣ρ酒精V溢′g，ρ水＞ρ球＞ρ酒精，V溢与V溢′无法确定，有可能△F A=△F B，故C正确．故选C．二、填空题：共29分，每空1分．11．（3分）地球周围的一层厚厚的大气由于受到的重力作用，会对处于其中的物体产生压强，这个压强叫做大气压强．奥托•格里克做了著名的马德堡半球实验证明了大气压强的存在且很大．通常海拔越高，大气压强越低．【解答】解：（1）大气受重力并且具有流动性，因此会对处于其中的物体产生压强，这个压强叫做大气压强；（2）著名的马德堡半球实验证明了大气压的存在；（3）通常海拔越高，大气压强越低．故答案为：重力；马德堡半球；低．12．（3分）钛合金是航空工业的重要材料，它的密度是4500千克/米3．用钛合金制造神州十一号的某零件，其体积为1×10﹣3米3．则质量为 4.5千克．若再将该零件进行打磨，其质量减小，密度不变（均选填“变大”、“变小”或“不变”）．【解答】解：由ρ=，可得m=ρV=4.5×103千克/米3×1×10﹣3米3=4.5千克；将金属零件打磨后质量减少；因为密度不随物体的体积、形状的变化而变化，将该零件进行打磨，它的密度将不变．故答案为：4.5；减小；不变．13．（3分）某导体电阻为20欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为1库，它两端的电压为4伏．当通过此导体的电流为0.5安时，它的电阻为20欧．【解答】解：由I=可得，5秒内通过该导体横截面的电荷量：Q=It=0.2A×5s=1C，由I=可得，导体两端的电压：U=IR=0.2A×20Ω=4V，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当通过此导体的电流为0.5安时，导体的电阻仍为20Ω不变．故答案为：1；4；20．14．（3分）某邮轮满载时的排水量为1万吨，则满载时所受的浮力为9.8×107牛．游客们登上邮轮后，邮轮所受的浮力将变大（选填“变大”、“变小”或“不变”）．该邮轮上有几条“吃水线”，如图所示．若线（b）表示在东海航行时的吃水线，则在淡水中航行时的吃水线应是线a（选填“a”或“c”）．【解答】解：（1）邮轮满载时所受浮力：F浮=G排=m排g=1×104×103kg×9.8N/kg=9.8×107N；（2）游客们登上邮轮后，邮轮的总重力变大，因邮轮始终处于漂浮状态，所以，邮轮所受的浮力将变大；由邮轮在东海和淡水中均处于漂浮状态，且自身的重力不变，淡水的密度小于海水的密度，所以，由F浮=ρgV排的变形式V排=可知，邮轮排开淡水的体积大于海水的体积，则邮轮要下沉一些，即若线（b）表示在东海航行时的吃水线，则在淡水中航行时的吃水线应是a线．故答案为：9.8×107；变大；a．15．（3分）在如图所示的电路中，断开电键S，若a、b两电表都是电流表且示数之比为2：5，则电阻R1、R2的连接方式为并联，电阻之比为5：2．若a、b两个电表都是电压表，变化电键S后，a、b两电表示数之比为2：5．【解答】解：（1）由电路图可知，电键S断开后，两电阻是并联的电流表a测量R1的电流，电流表b测量R2的电流，根据并联电路电压一定，电流与电阻成反比知电阻之比为5：2；（2）由电路图可知，电键S闭合后，a、b两个电表都是电压表，两电阻是串联的，电压表a测量R2的电压，电压表b测量R1的电压，根据串联电路电流一定，电压与电阻成正比知：电压之比为2：5；故答案为：并；5：2；2：5．16．（3分）某电热器标有“16V 64W”字样，则它的额定电流为4安．若该用电器的电阻保持不变，将它接在电压为8伏的电源上，它的额定功率是64瓦，此时的实际功率是16瓦．【解答】解：已知电热器的额定电压和额定功率，由P=UI可得，它的额定电流：I===4A；由I=可得，电热器的电阻：R===4Ω，将它接在电压为8伏的电源上，它的额定功率仍是64W；此时的实际功率：P===16W．故答案为：4；64；16．17．（3分）如图所示的电路中，甲、乙两个导体长度相同、材料和横截面积不同．已知S甲＜S乙．闭合电键后，通过甲、乙的电流相同，则甲、乙两端的电压U甲=U乙，电阻R甲=R乙．导电性能较好的材料是甲（相同“甲”或“乙”）．【解答】解：由电路图可知，甲、乙导体并联，因并联电路中各支路两端的电压相等，所以，甲、乙两端的电压U甲=U乙，因通过甲、乙的电流相同，所以，由I=的变形式R=可知，两导体的电阻相等，因导体的电阻与导体的材料、长度、横截面积和温度有关，所以，若甲、乙两个导体的材料、长度相同且S甲＜S乙时，甲的电阻较大，而实际上两者的材料不同，电阻相等，则甲的导电性能好．故答案为：=；=；甲．18．（3分）在如图所示的电路中，电源电压保持不变．闭合电键S，发现电路中存在断路故障且只可能发生在电阻R1、R2上．（1）若将电阻R1与闭合电键S位置互换，则互换前后电流表A的示数可能不变，电压表V的示数一定不变．（均选填“一定不变”、“可能不变”或“一定改变”）．（2）若电阻R2与闭合的电键S位置互换后，电流表A与电压表V只有一个电表（选填“R1可能完好”、“R2可能断路”或“R2一定断路”）．有示数，则R2一定断路．【解答】解：（1）若R1断路，R1与S位置未换前，电路不通，电流表、电压表示数均为0；交换之后电流表有示数，而电压表示数为0；若R2断路，则换位置前电流表示数为0，电压表示数为电源电压，交换位置之后电流表示数仍为0，电压表示数仍为电源电压，综合考虑R1断路或R2断路两种情况发现电流表示数一种变，一种不变，所以是可能不变．而电压表在两种情况下都是不变，所以是一定不变．（2）若电阻R2与闭合的电键S位置互换后，只有电阻R1的电路．总电阻减小，根据欧姆定律知电流变大，电压表无示数，故障可能为；R1断路或R2断路，故选R2一定断路．故答案为：（1）可能不变；一定不变；（2）R2一定断路．19．（5分）为了研究将正方体从顶点A沿不同角度α切去上面部分后（如图甲所示），剩余部分对水平接触面的压力作用效果．他们将五个完全相同的正方体，分别从顶点A沿不同角度α切去上面部分后放置于同一水平沙面上，实验现象如图乙所示．（1）分析比较图乙中（a）、（b）与（c）可得出结论：α≤45°时切去角度α越大，正方体剩余部分对水平面压力的作用效果越不明显．（2）分析比较图乙（c）、（d）与（e）可得出结论：α≥45°时，正方体剩余部分对水平面压力的作用效果与切去角度α无关．【解答】解：（1）由图（a）、（b）与（c），可知将α（α≤45°）角度上面部分后切去后，α角度越大，（压力减小，受力面积不变）剩余部分使沙面凹陷程度越小，可得出结论：α≤45°时切去角度α越大，正方体剩余部分对水平面压力的作用效果越不明显；（2）由图（c）、（d）与（e），可知将α（α≥45°）角度上面部分后切去后，α角度增大，剩余部分使沙面凹陷程度相同，可得出结论：α≥45°时，正方体剩余部分对水平面压力的作用效果与切去角度α无关．故答案为：（1）α≤45°时切去角度α越大，正方体剩余部分对水平面压力的作用效果越不明显；（2）α≥45°时，正方体剩余部分对水平面压力的作用效果与切去角度α无关．三、作图题：共8分，每个2分．20．（2分）重力10牛的物体放在水平面上，请用力的图示法在右图中画出它对水平面的压力F．【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=10N，方向垂直于地面向下，作用点在地面，设定标度为5N，压力的图示如下：21．（3分）在如图所示的电路中，将小灯泡L1和L2分别填入电路的空缺处．要求：电压表只测量L1两端的电压．【解答】解：由题意可知，电压表只测量L1两端的电压，则左边为灯泡L1，右边为灯泡L2，如下图所示：22．（3分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①L1与L2并联；②电键S同时控制L1与L2．【解答】解：两灯并联，S在干路上，电表表与L1串联，如下图所示：四、计算题：共23分．23．（5分）某物体放入酒精中，物体排开酒精的体积为1×10﹣3米3．求该物体=0.8×103千克/米3）所受的浮力．（ρ酒精【解答】解：物体受到的浮力：F浮=ρ酒精gV排=0.8×103kg/m3×9.8N/kg×1×10﹣3m3=7.84N．答：该物体所受的浮力为7.84N．24．（6分）在如图所示电路中，电阻R1的阻值为20欧，电阻R2的阻值为30欧，电源电压为12伏．闭合电键S，求：（1）通过R1的电流．（2）通电10秒，通过R2的电流所做的功．【解答】解：由电路图可知，两电阻并联．（1）因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1===0.6A；（2）通电10s通过R2的电流所做的功：W2=UI2t=t=×10s=48J．答：（1）通过R1的电流为0.6A；。

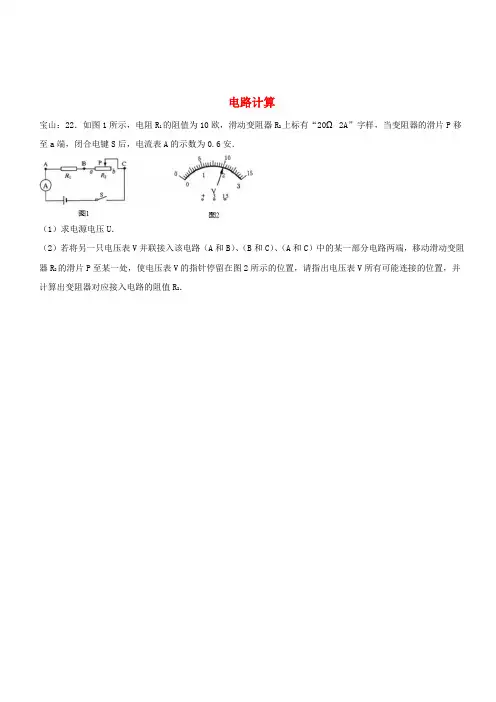

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。

闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。

（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

（a ） （b ）R黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

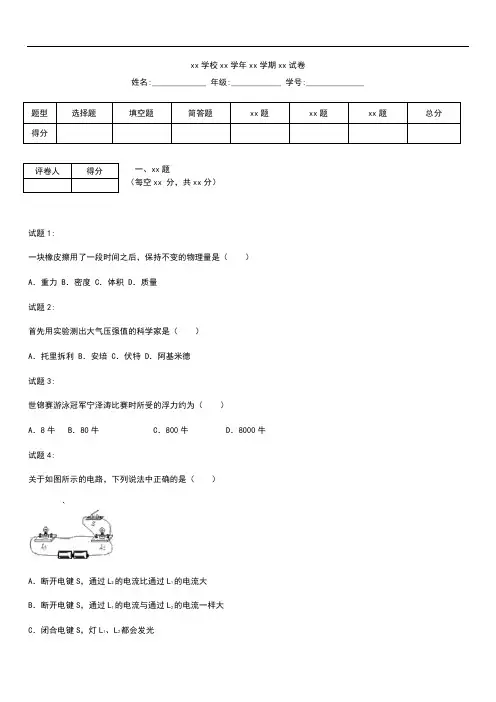

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:一块橡皮擦用了一段时间之后，保持不变的物理量是（）A．重力 B．密度 C．体积 D．质量试题2:首先用实验测出大气压强值的科学家是（）A．托里拆利 B．安培 C．伏特 D．阿基米德试题3:世锦赛游泳冠军宁泽涛比赛时所受的浮力约为（）A．8牛 B．80牛 C．800牛 D．8000牛试题4:关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光评卷人得分D．闭合电键S，灯L1不会发光试题5:以下各物理量中，决定通过某导体电流大小的是（）A．电荷量 B．通电时间 C．电压 D．电功试题6:教室里有多盏日光灯．使用时开的灯越多，则电路中（）A．总电流越小 B．总电阻越小 C．总电阻越大 D．总电压越大试题7:密度为2×103千克/米3、边长为0.1米的实心均匀正方体放在光滑的水平地面上，受到水平方向拉力F的作用，则它对水平地面的压强（）A．一定小于1960帕 B．可能小于1960帕C．一定等于1960帕 D．可能等于1960帕试题8:如图所示，A、B为完全相同的两个容器，分别盛有7cm、5cm深的水，A、B之间用导管连接．若将阀门K打开，最后A、B两容器底部受到水的压强之比为（）A．5：7 B．2：3 C．3：7 D．1：1试题9:如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片P向右移动时，以下说法中正确的是（）A．电流表A示数变小，电压表V2示数变小B．电压表V1与电压表V2示数的差值不变C．两电压表的示数之差与电流表A示数的比值变大D．电压表V2示数变化量与电流表示数变化量之比不变试题10:两个完全相同的圆台形容器重为G，以不同方式放置在水平桌面上，容器内盛有深度相同的水，如图所示．某物理兴趣小组在学习了压力和压强知识后提出了如下三个观点：①水对容器底部的压力F a一定小于F b；②容器对桌面的压力F a′一定小于F b′；③容器对桌面的压强p a一定大于p b．其中正确的是（）A．①② B．②③ C．①③ D．①②③试题11:我国家用电视机正常工作的电压为伏，它与电冰箱是连接的（选填“串联”或“并联”）．家庭电路所消耗的电能是用测量的．试题12:图（a）中静脉输液的药液主要是利用使液体流出；图（b）中锥子头很尖锐是为了增大；图（c）中的电热水壶，通过壶外透明玻璃管的液面就可知道水壶内的水位，这是利用了原理；图（d）中所示的拦河大坝建成上窄下宽的主要原因是．试题13:某导体电阻为20欧，10秒内通过导体横截面的电荷量为4库，通过它的电流为安，它两端的电压为伏．若通过此导体的电流为0安，则它的电阻为欧．试题14:我国最大集装箱船“郑和”号于今年9月在上海交付使用．它的甲板面积相当于4个标准足球场，排水量约为18万吨．“郑和”号从长江口驶入东海，所受到的浮力将，排开水的体积将，排开水的质量将（均选填“变大”、“不变”或“变小”）．试题15:甲、乙、丙三根镍铬合金丝，其横截面积关系为S甲＞S乙=S丙，长度关系为L甲=L乙＜L丙，则电阻最大的是镍铬合金丝；将三根镍铬合金丝分别接在同一电源两端，则通过的电流最大的是镍铬合金丝（均选填“甲”、“乙”或“丙”）．试题16:某国产品牌手机电池板的铭牌上标有“2000mAh”字样，其充电电压为3.8伏．可判断2000mAh中的“mAh”是（填物理量名称）的单位．若该手机电池板需4小时完成充电，则充电的电流为安，所消耗的电能为千瓦时．试题17:如图所示，完全相同的a、b两个长方体，长度为h，悬浮在密度为ρ的液体中，长方体b上下表面的液体压强差为．若两长方体a、b下表面所受液体的压力分别为F a、F b，则F a F b（选填“大于”、“等于”、或“小于”）．试题18:如图所示的电路中，已知R1＞R2．当电键S1从位置1改接位置2时，发现电流表的示数变小．若电路中只有一处故障且发生在电阻上，则故障可能是；若电路中有两处故障且都发生在电阻上，则故障可能是．试题19:某番茄自动筛选装置如图（a）所示，其工作原理如图（b）所示．已知电源电压恒为15伏，定值电阻R0为20欧，R为压敏电阻，其阻值随压力变化关系如图（c）所示．当定值电阻两端电压U AB≤3V时，不达标的小番茄将被推出传送带，实现自动筛选功能．（1）当检测点上没有番茄时，AB两点间的电压为伏．（2）当番茄对压敏电阻的压力F≤牛时，番茄将被推出传送带．（3）有同学提议，选择合适的R0阻值，可用此装置筛选西瓜．你认为此提议是否可行，并简要说明理由：．试题20:重为8牛的物体静止在水平地面上，用力的图示法在图中画出地面受到的压力F．试题21:在图所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元件符号中选出两个，并分别填进电路的空缺处．要求：灯泡L1和L2串联．试题22:在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．要求：小灯L与滑动变阻器R并联，且当滑动变阻器的滑片向左移动时，电流表的示数变小．试题23:某物体质量为4千克，体积为2×10﹣3米3．求此物体的密度．试题24:在如图所示电路中，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 2A”字样，电流表的量程选择“0～3A”．只闭合电键S1，电流表的示数为0.8安；再闭合S2，电流表的示数变化了0.4安．求：（1）电源电压．（2）电阻R2接入电路的阻值．（3）该电路的最大电功率．试题25:在图（a）所示的电路中，电源电压为15伏保持不变，电阻R1阻值为10欧，滑动变阻器R2上标有“50Ω1A”字样，电压表、电流表的量程如图（b）所示．闭合电键，将滑片P移到某一位置时，电流表的示数为0.5安．求：（1）10秒内电阻R1消耗的电能．（2）若不改变各电表的量程，确保电路所有元件均安全使用的情况下，求在移动变阻器滑片的过程中，电压表V2示数与电压表V1示数比值的变化范围．试题26:如图所示，质量为2.5千克，底面积为2×10﹣2米2的薄壁柱形容器（容器足够高）放置在水平地面上．另有一正方体物块A，其体积为1×10﹣3米3．（1）求薄壁柱形容器对水平地面的压强．（2）现将物块A放入容器中，再向容器中注入水，当水的体积为2×10﹣3米3时，容器对地面的压强刚好等于水对容器底部压强的两倍，求物块A的质量．试题27:测量物体的质量，应选用图中的仪器（选填“a”、“b”或“c”），它的工作原理是；测量液体的密度，应选用图中的仪器（选填“a”、“b”或“c”），它是根据原理制成的．试题28:某小组测量小灯的额定功率，待测小灯标有“2.5V”字样．实验器材有：电源、滑动变阻器、电键、电压表、电流表、导线若干．（1）请在图（a）方框内画出电路图．．（2）按电路图正确连接电路，闭合电键前应将滑动变阻器的滑片移至阻值最位置（选填“大”或“小”）．闭合电键后，移动滑动变阻器的滑片位置，直到电压表示数为2.5伏时，观察到电流表示数如图（b）所示．则通过实验测得小灯的额定功率为瓦．试题29:小陆做“用电流表、电压表测电阻”实验，器材有电压恒定的电源、待测电阻R x、电流表、电压表、电键及导线若干．为了实现多次测量，他从实验室找来了20欧和10欧的电阻各一个，并设计了如图（a）所示的电路图进行实验．实验步骤如下：（1）按图（a）正确连接器材，并在MN两点之间不接入任何器材的情况下，闭合电键S，此时电压表的示数为4.5伏．（2）断开电键，把10欧的电阻接入MN两点之间．重新闭合电键S后，电压表示数如图（b）所示．（3）把10欧的电阻换成20欧的电阻，重新实验，电压表示数相比步骤②变化了0.8伏．（4）用一根导线接在MN之间，此时电流表示数为0.36安．请根据上述实验过程，填写下表编号处的数据．物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x的平均值（欧）1 0 0 234 0.36试题30:某兴趣小组研究物体静止在两种不同液体中的体积关系．他们用多种互不相溶的液体（液体均足量）和两个材料不同、边长均为10厘米的正方体进行实验，如图所示．实验数据记录如表：表一实验序号物体的密度ρ3（克/厘米3）上层液体密度ρ1（克/厘米3）下层液体密度ρ2（克/厘米3）浸在上层液体中的体积V1（厘米3）浸在下层液体中的体积V2（厘米3）1 1.0 0.9 1.1 500 5002 0.8 1.3 600 4003 0.8 1.2 500 5004 0.8 1.1 333 6675 0.7 0.9 0表二实验序号物体的密度ρ3（克/厘米3）上层液体密度ρ1（克/厘米3）下层液体密度ρ2（克/厘米3）浸在上层液体中的体积V1（厘米3）浸在下层液体中的体积V2（厘米3）6 0.9 1.0 1.1 1007 0.8 1.0 500 5008 0.7 1.2 600 4009 0.7 1.1 500 50010 0.7 1.0 333 667（1）分析序号2、3、4或8、9、10的实验数据可知：当上层液体密度ρ1、物体的密度ρ3及物体的体积保持不变时，物体浸在上层液体中的体积与物体浸在下层液体中的体积之比V1：V2随．（2）完成表格中序号5、6实验数据的填写．、．（3）分析两表的实验数据可以得出：当物体密度与两液体密度之间满足大小关系时，物体才能静止在两液体之间；当时，物体浸在上层液体中的体积V1等于浸在下层液体中的体积V2．试题1答案:B．【点评】本题考查对几个物理量的深刻认识，抓住物理量的真正内涵，是解决此题的关键．试题2答案:A．【点评】本题考查的是物理学史，学好物理学史，不仅可以丰富我们的知识，还可以提高我们学习物理的兴趣．试题3答案:C．【点评】本题考查了学生对漂浮条件的掌握和运用，难度不大，属于基础题．试题4答案:B．【点评】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键．试题5答案:C．【点评】本题考查了电流定义式I=和欧姆定律公式I=的理解与掌握，注意区分．试题6答案:B．【点评】本题考查学生对家庭电路的电压、连接特点和并联电路的电流、电压、电阻规律了解和掌握，会灵活运用欧姆定律即可顺利解答．试题7答案:C．【点评】本题考查了学生对压强公式的掌握和运用，确定是均匀正方体放在光滑的水平地面上的情况下即可利用p=ρgh 计算压强的大小．试题8答案:A．【点评】此题主要考查的是学生对液体压强计算公式的理解和掌握，弄明白两液面的高度是解决此题的关键．试题9答案:D．【点评】本题考查了电路的动态分析，涉及到串并联电路的特点和欧姆定律的应用，关键是电路连接方式的辨别和电表所测电路元件的判断，难点是会表示出电压表V2示数变化量与电流表A示数变化量的比值．试题10答案:D．【点评】对于液体对容器底压力和压强，固体对水平地面的压力和压强，计算的顺序有所不同，否则容易出现错误．固体对水平地面的压力和压强，一般先根据F=G计算压力，然后根据压强公式计算压强．液体对容器底的压力和压强，一般先根据p=ρgh计算压强，然后根据F=pS计算压力．试题11答案:220；并联；电能表．【点评】掌握家庭电路中各用电器之间的连接方法，开关控制用电器时，开关和用电器的连接方法．同时了解家庭电路电压、电能表的作用等，属电学常识．试题12答案:大气压强；压强；连通器；水的压强随深度的增加而增大．【点评】此题考查大气压的综合应用、增大压强的方法、连通器原理和液体压强的特点，是一道综合性很强的题目，但总体难度不大，掌握基础知识即可正确解题．试题13答案:0.4；8；20．【点评】本题考查电流、电压和电阻的计算，关键是欧姆定律的应用，还要知道影响电阻大小的因素是材料、横截面积、长度、温度．试题14答案:不变；变小；不变．【点评】了解物体的漂浮条件，知道漂浮时，浮力始终等于自身重力，同时会运用阿基米德原理进行分析，是解答本题的关键．试题15答案:丙；甲．【点评】本题考查了欧姆定律的简单应用，关键是知道影响电阻大小的因素并能判断三电阻的阻值关系，判断时可以分别比较横截面积相同时、长度相同时的电阻关系．试题16答案:电荷量；0.5；0.0076．【点评】本题考查了电流定义式I=和电功公式W=UIt=UQ的应用，判断出mAh是电荷量的单位是关键．试题17答案:ρgh；大于．【点评】本题主要考查液体压强公式的运用、浮力的计算，能将压强与浮力相结合进行分析，是解答本题的关键．试题18答案:R1短路或R2断路；R1短路且R2断路或R2断路且R短路．【点评】此题考查电流表，电压表在电路故障中的作用判断，要结合电路图和两表特点进行分析，关键是分清电路的连接和各电表的测量情况．试题19答案:（1）2.5；（2）0.5；（3）不可行．因为当R所受的压力大于4N后，其阻值几乎不变，而西瓜的重力通常大于4N．【点评】本题考查了串联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键，要注意与生活实际相结合，是一道好题．试题20答案:【点评】画力的图示，关键是描述清楚力的三要求，用箭头的起点（少数时候也用终点）作力的作用点，箭头方向表示力的方向，线段的长度结合标度表示力的大小．试题21答案:【点评】电压表和电流表的选择可以采取尝试法，但前提是我们对电路本身的特点先要有一个正确的分析，然后再结合电表的连接要求进行尝试．试题22答案:【点评】本题考查了滑动变阻器的正确连接，关键是知道滑动变阻器在连接时按一上一下的原则连接在电路中和滑片靠近下方接线柱接入电路的电阻变小、远离下方接线柱接入电路的电阻变大．连接时注意电流表的正负接线柱，并且导线不能交叉．试题23答案:解：该物体的密度：ρ===2×103kg/m3．答：此物体的密度为2×103kg/m3．【点评】本题考查了密度的计算，比较简单，是一道基础题目．试题24答案:解：（1）只闭合电键S1，电路为R1的简单电路，电流表测通过R1的电流，由I=可得，电源的电压：U=I1R1=0.8A×10Ω=8V；（2）闭合电键S1、S2时，R1与R2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以，电流表示数的变化量即为通过R2的电流，I2=0.4A，因并联电路中各支路两端的电压相等，所以，电阻R2接入电路的阻值：R2===20Ω．（3）由滑动变阻器的铭牌可知，允许通过的最大电流为2A，则此时的干路电流：I=I1+I2大=0.8A+2A=2.8A＜3A，所以，干路的最大电流为2.5A，该电路的最大电功率：P=UI=8V×2.8A=22.4W．答：（1）电源电压为8V；（2）电阻R2接入电路的阻值为20Ω；（3）该电路的最大电功率为22.4W．试题25答案:解：由电路图可知，R1与R2串联，电压表V1测R1两端电压，V2测R2两端电压，电流表测电路中电流．（1）电流表的示数为0.5A时，10秒内电阻R1消耗的电能：W1=I2R1t=（0.5A）2×10Ω×10s=25J；（2）由图（b）可知，电流表A的量程为0～0.6A，电压表V1的量程为0～3V，当电压表V1的示数U1=3V时，电路中的电流：I===0.3A＜0.6A，则电路中的最大电流为0.3A，因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压：U2=U﹣U1=15V﹣3V=12V＞3V，则电压表V2的量程为0～15V，滑动变阻器接入电路中的最小电阻：R2===40Ω，因电压表的电压15V等于电压表V2的最大示数，所以，滑动变阻器接入电路中的最大阻值为50Ω，即滑动变阻器接入电路中的电阻范围为40Ω～50Ω，因串联电路中各处的电流相等，所以，电压表V2示数与电压表V1示数的比值：==，当R2=40Ω时，电压表V2示数与电压表V1示数的比值最小，===4，当R2=50Ω时，电压表V2示数与电压表V1示数的比值最大，===5，所以，在移动变阻器滑片的过程中，电压表V2示数与电压表V1示数比值的变化范围为4～5．答：（1）10秒内电阻R1消耗的电能为25J；（2）在移动变阻器滑片的过程中，电压表V2示数与电压表V1示数比值的变化范围为4～5．【点评】本题考查了串联电路的特点和欧姆定律的灵活应用，会确定电路中的最大电流和得出电压表V2示数与电压表V1示数比值的表达式是关键．试题26答案:解：（1）薄壁柱形容器对水平地面的压力：F=G=mg=2.5kg×9.8N/kg=24.5N，对水平地面的压强：p===1225Pa；（2）由ρ=可得，水的质量：m水=ρ水V=1.0×103kg/m3×2×10﹣3m3=2kg，容器对地面的压力：F′=G+G水+G A=mg+m水g+m A g=（m+m水+m A）g=（2.5kg+2kg+m A）g=（4.5kg+m A）g，容器对地面的压强：p′==，①若物块A在水中漂浮，则受到的浮力和自身的重力相等，即F浮=G A=m A g，由F浮=ρgV排可得，物体A排开水的体积：V排===，容器内水的深度：h==，容器内水对容器底部的压强：p水=ρ水gh=ρ水g×====，因容器对地面的压强刚好等于水对容器底部压强的两倍，所以，=2×，解得：m A=0.5kg；②若物体A在水中浸没，则排开水的体积：V排=V A=1×10﹣3m3，容器内水的深度：h===，容器内水对容器底部的压强：p水=ρ水gh=1.0×103kg/m3×g×=，因容器对地面的压强刚好等于水对容器底部压强的两倍，所以，=2×，解得：m A=1.5kg．答：（1）薄壁柱形容器对水平地面的压强为1225Pa；（2）物块A的质量为0.5kg或1.5kg．【点评】本题考查了压强公式和密度公式、体积公式、密度公式、物体浮沉条件、阿基米德原理的综合应用，会讨论物体A在水中不同状态时液体的深度是关键．试题27答案:b；杠杆平衡条件；a；阿基米德．【点评】认识不同的物理仪器，了解它们的作用、原理与使用方法是我们学好物理的关键．试题28答案:（1）见上图；（2）大，0.8．【点评】本题考查了电路图的设计、实验操作的注意事项、电流表的读数和电功率公式的应用．试题29答案:物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x的平均值（欧）122.50.231.70.1444.50.36【点评】本题是测电阻的实验，考查了串联电路特点和欧姆定律的应用，正确分析MN以不同连法连接时的电路状态是关键．试题30答案:（1）下层液体密度的减小而减小；（2）1000；900；（3）ρ1＜ρ3＜ρ2；ρ3=．【点评】本题考查了学生分析数据得出结论的能力，利用控制变量法的应用分析出数据中相同的物理量和不同的物理量从而得出结论是关键．。

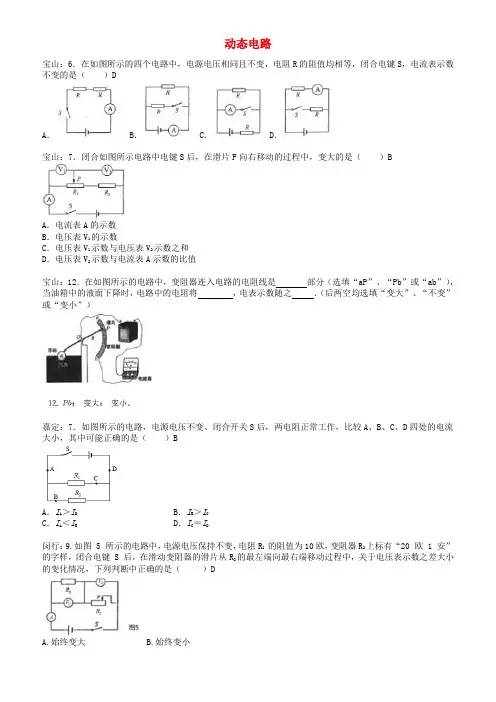

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a bA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时（ ）DA ．只有电流表A 1的示数不发生变化B ．只有电压表V 的示数不发生变化C ．电压表V 示数与电流表A 2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

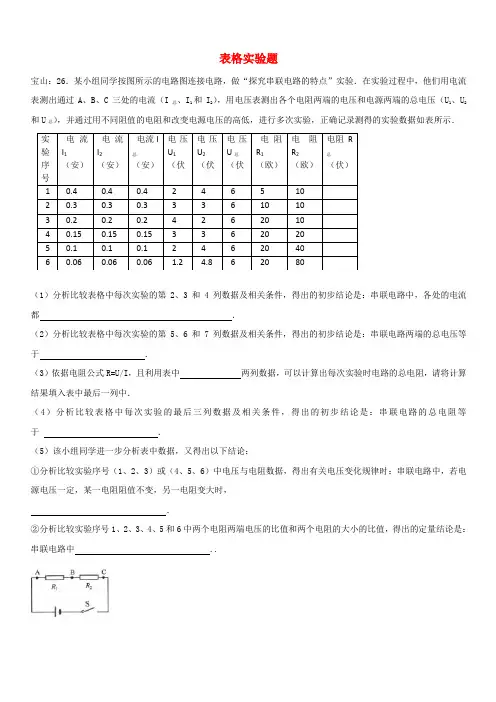

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

③小徐分析比较实验序号1、2、3、4（或6、7、8、9）F 桌变化量与F 浮变化量的关系后得出初步结论： （16） 。

图18实验序号 F （N ） F 浮（N ） F 桌（N ） 1 20 10 60实验序号 F （N ） F 浮（N ） F 桌（6 30 10 60表一 物体甲的重为30N 表二 物体乙的重为40N闵行：29、某兴趣小组在研究液体内部压强规律时，所用实验器材有：长为 0.2 米的吸管（底部用蜡封）、 电子天平、酒精（ ρ=800千克/米3）、水、未知液体、刻度尺、细沙、柱状容器等。

上海市2017闵⾏区初三物理⼀模试卷（含答案）闵⾏区2016学年第⼀学期九年级考试物理试卷 10（满分 100分，考试时间 90分钟）⼀、选择题（共20分）1.我国家庭电路的电压是 ( ) A 220VB 110VC 24VD 1.5V2．通过实验⾸先找出电流与电压关系的科学家是 ( ) A 帕斯卡 B 欧姆 C 伏特D ⽜顿3．在图1所⽰的实例中，不是利⽤连通器原理⼯作的是 ( )A 茶壶B 下⽔道U 型弯管C 锅炉液位计D 吸盘挂⾐钩4．某电吹风的额定功率为1500⽡。

正常⼯作0.1⼩时，所消耗的电能为 ( )A 150度B 15度C 1.5度D 0.15度5．在图2所⽰的电路中，电键闭合后，不会造成元件损坏的是 ( )6．下列实验中，需要多次测量的⽬的相同的是 ()（1）测量某种物质的密度。

（2）测量⼩灯泡电功率。

（3）探究导体中电流与电压的关系。

（4）⽤电流表、电压表测电阻。

A （1）与（2） B （1）与（4） C （2）与（4）D （2）与（3）7．如图3所⽰，盛有⽔的轻质密封容器放在⽔平桌⾯上，⽔对容器底的压强为p ⽔，容器对桌⾯的压强为p 容。

将容器倒置后再放在⽔平桌⾯上，此时⽔对容器底的压强为p ′⽔，容器对桌⾯的压强为p ′容。

下列判断中正确的是 ( ) A p ⽔＞p ′⽔ , p 容＞p ′容 B p ⽔＞p ′⽔，p 容＜p ′容 C p ⽔＜p ′⽔ , p 容＞p ′容 D p ⽔＜p ′⽔，p 容＜p ′容图1图3图2ABDC8．⼩宇在⽔中先放⼊⼤量⾷盐，待⾷盐不再溶解后，盐⽔密度为ρ，再放⼊鸡蛋，观察到鸡蛋处于漂浮状态，如图4（甲）所⽰。

液体静置⼀段时间后，此时盐⽔密度仍为ρ，她发现鸡蛋下降⾄图4（⼄）所⽰位置。

对此过程的判断，正确的是 ( ) A 液体对容器底部压强变⼤，鸡蛋受到浮⼒不变、重⼒不变 B 液体对容器底部压强不变，鸡蛋受到浮⼒变⼩、重⼒变⼩C 液体对容器底部压强变⼤，鸡蛋受到浮⼒变⼤、重⼒变⼤D 液体对容器底部压强变⼤，鸡蛋受到浮⼒变⼤、重⼒不变9．如图5所⽰的电路中，电源电压保持不变，电阻R 1的阻值为10欧，变阻器R 2上标有“20欧1安”的字样。
