电气识图教程[1]

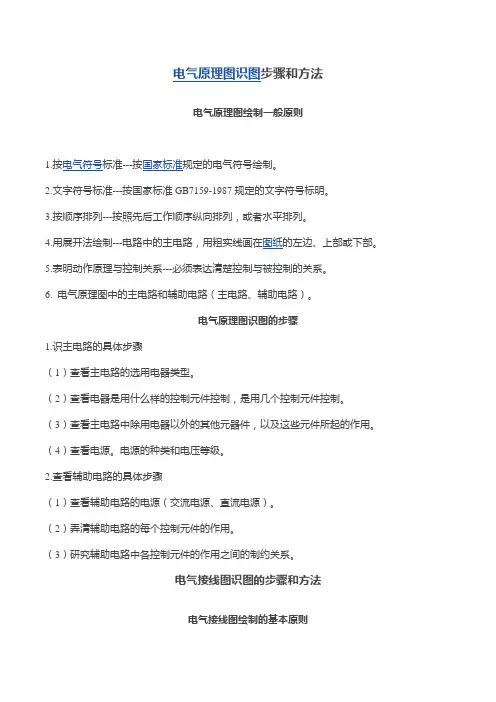

电气原理图绘制一般原则2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明。

3.按顺序排列---按照先后工作顺序纵向排列，或者水平排列。

4.用展开法绘制---电路中的主电路，用粗实线画在图纸的左边、上部或下部。

5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系。

6. 电气原理图中的主电路和辅助电路（主电路、辅助电路）。

电气原理图识图的步骤1.识主电路的具体步骤（1）查看主电路的选用电器类型。

（2）查看电器是用什么样的控制元件控制，是用几个控制元件控制。

（3）查看主电路中除用电器以外的其他元器件，以及这些元件所起的作用。

（4）查看电源。

电源的种类和电压等级。

2.查看辅助电路的具体步骤（1）查看辅助电路的电源（交流电源、直流电源）。

（2）弄清辅助电路的每个控制元件的作用。

（3）研究辅助电路中各控制元件的作用之间的制约关系。

电气接线图识图的步骤和方法电气接线图绘制的基本原则（1）按照国家规定的电气图形符号绘制，而不考虑真实结构。

（2）电路中各元件位置及内部结构处理。

（3）每条线都有明确的标号，每根线的两端必须标同一个线号。

（4）凡是标有同线号的导线可以并接于一起。

（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。

（1）出入端子处理----安排在配电盘下方或左侧。

（2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。

（3）熔断器处理----安排在配电盘的上方位置。

（4）开关处理----安装在容易操作的面板上，而不是安装在配电盘上。

（5）指示灯处理----安装在容易观察的面板上。

（6）交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装。

电气接线图的识图步骤和方法（1）分析清楚电气原理图中主电路和辅助电路所含有的元器件，弄清楚每个元器件的动作原理。

（2）弄清楚电气原理图和电气接线图中元器件的对应关系。

（3）弄清楚电气接线图中接线导线的根数和所用导线的具体规格。

电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。

有了这些熟悉之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。

有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

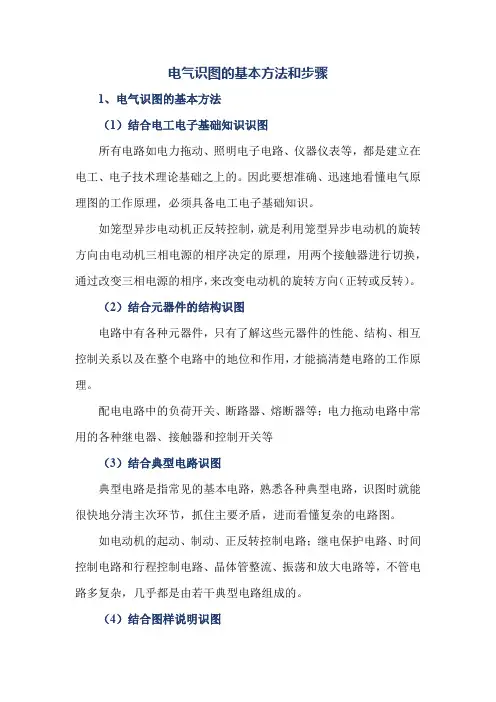

电气识图的基本方法和步骤1、电气识图的基本方法（1）结合电工电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技术理论基础之上的。

因此要想准确、迅速地看懂电气原理图的工作原理，必须具备电工电子基础知识。

如笼型异步电动机正反转控制，就是利用笼型异步电动机的旋转方向由电动机三相电源的相序决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

（2）结合元器件的结构识图电路中有各种元器件，只有了解这些元器件的性能、结构、相互控制关系以及在整个电路中的地位和作用，才能搞清楚电路的工作原理。

配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等（3）结合典型电路识图典型电路是指常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，抓住主要矛盾，进而看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路组成的。

（4）结合图样说明识图图样说明包括图目录、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说明搞清楚电路的设计说明和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

2、电气识图的基本步骤（1）看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象（2）看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解（3）根据信息流向、布局顺序或主、辅电路进行分析①按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；既可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

建筑电气施工图识图教程建筑电气施工图识图教程一、前言建筑电气施工图识图是建筑电气专业人员必备的基本技能之一。

本文档旨在为初学者提供详细的教程，帮助他们在识图过程中能够准确理解和应用施工图中的电气符号，具备正确的操作和判断能力。

下面将详细介绍识图的步骤、常见的电气符号及其含义，并附上实例操作。

二、识图步骤1. 熟悉施工图布局：首先，对施工图的整体布局进行分析，了解各个电气设备所在位置及其连接关系，以便更好地理解后续电气符号的意义。

2. 分析电气符号：仔细观察施工图中所出现的各种电气符号，包括线路符号、设备符号和注释符号等，理解每个符号的含义及其所代表的电气设备或装置。

3. 识别电气线路：根据施工图中的线路符号，判断每个线路的功能（如供电线路、照明线路、插座线路等）及其连接方式，并理解线路符号的表示方法。

4. 梳理电气设备：通过施工图中的设备符号，了解每个电气设备的种类及其功能，并能够区分主要设备和辅助设备，如开关、照明灯具、插座等。

5. 解读注释说明：施工图中通常有一些注释说明，包括文字说明、数字标记等，这些注释对于更好地理解电气图纸至关重要，需要细读并理解其含义。

三、常见的电气符号及其含义1. 线路符号：线路符号是电气图纸中最基本的符号，用来表示不同种类的线路，如直线、弯线、悬挂式线路等。

2. 设备符号：设备符号用于表示各种电气设备，如开关、灯具、插座等，在施工图中通常用简化的图形来表示。

3. 注释符号：注释符号用于提供更详细的说明和标示，如电线尺寸、电流限制等重要信息。

四、示例操作下面通过一个示例来演示如何进行建筑电气施工图的识图。

1. 确定线路：根据施工图中的线路符号，标示出不同功能的线路，如照明线路、插座线路等。

2. 识别设备：通过施工图中的设备符号，辨认出不同的电气设备，如开关、灯具、插座等。

3. 理解连线关系：根据施工图中的线路符号和设备符号，判断不同设备之间的连线关系，如开关与照明灯具的连接方式。

电气安装工程识图教程(一)电气安装工程识图是一门非常重要的课程，对于电气工程师来说，掌握好识图技巧是十分必要的。

在电气安装工作中，若无法正确识图，则极易带来工作的失误和质量问题。

要想掌握好电气安装工程识图，需要进行系统性的学习和掌握。

下面就来详细介绍一下电气安装工程识图教程。

一、基础知识首先，需要学习电气安装工程的基本知识，包括电气元件、电气符号、电气设备等。

只有掌握了电气安装工程的基础知识，才能够进一步理解和识别电气安装工程的图纸。

二、绘图要求电气安装工程识图是一项严谨的工作，要求绘图人员在制图时要认真细致，要按照一定的绘图要求进行绘制。

这包括制图规格、字体要求等。

同时，在绘制过程中还需要注意符号的大小和布局等细节问题。

三、电气符号的认识和应用电气符号是电气安装工程中的重要组成部分，掌握电气符号的含义是非常必要的。

在电气安装工作中，需要能够熟练识别各种常见的电气符号，并能够根据实际情况正确应用这些符号。

四、电气图纸的种类和特点电气图纸是电气工程中重要的文档，不同的电气工程要使用不同种类的电气图纸。

因此，需要根据实际情况了解和掌握各种不同的电气图纸的特点和应用。

五、电气图纸的读法和解释电气安装工程图纸包含了大量的信息，能够准确快速地读懂电气图纸是非常重要的。

因此，需要对各种常见的电气图纸及其含义进行认识和解释，了解电气图纸中的各种符号和标注含义。

综上所述，电气安装工程识图教程是一个系统性的课程，需要通过实际操作和学习才能够掌握。

在电气安装工作中，掌握好识图技巧是非常重要的，只有掌握了识图技巧，才能够保障电气安装工程的质量和工作效率。

电气安装工程识图教程(1)电气安装工程识图教程在进行电气安装工程时，识图是非常重要的一部分，它能够帮助安装工程师快速准确地了解电气系统的结构、功能和工作原理，从而能够更好地进行现场施工。

下面是电气安装工程识图教程，帮助大家更好地理解电气安装工程的识图。

1.基本电气图纸在进行电气安装工程时，首先需要了解基本电气图纸的内容。

基本电气图纸是指包含电气系统的真实结构和图形表达的图纸，可以将其分为以下几类：单线图：单线图是电气安装工程中最常用的图纸，它用一条线表示电路中某一种电路元件，包括电源、开关、熔断器等。

在单线图中，元件符号代表电气元件类型。

常见的具体符号有：直流电源、交流电源、普通开关、接触器、保险丝等。

接线图：接线图体现了各电路元件之间的连接方式，也就是电气系统的接线图。

在接线图中，元件外框代表连接脚位，两个连接脚之间的虚线代表连接方式。

2.电气设备之间的连接方式在电气安装工程中，不同的设备之间都需要进行连接，以形成一个完整的电气系统。

下面是不同设备之间的连接方式说明：电源到电器的连接：电源正和负极连接到开关，开关和保险丝连接，然后与电器连接。

电器之间的连接：电器之间通过导体连接，可以在单线接线图中体现出来。

3.电气元件的分类为了方便在单线接线图上表达、编写电路，电气元件根据其在电路中所起的作用和功能不同，可以分为以下五类：电源元件：电源是电气系统的起点，无论是交流电还是直流电，都需要有电源。

常见的电源元件有：电源插头、电池、发电机等。

开关元件：电气系统中最常见的元件之一，也是最基本的元件之一。

开关的作用主要是控制电路通断，它可以将电路连接或断开。

常见的开关元件有：开关、按钮、切换开关等。

安全保护元件：这些元件可以保护电器和设备，防止电路短路和过载。

常见的安全保护元件有：保险丝、熔断器、断路器等。

电动机和执行器元件：这些元件用于执行运动控制和力量转移。

常见的电动机和执行器元件有：电动机、气动元件等。

电气安装工程识图教程-V1
电气安装工程识图教程是电气工程师工作中必备的技能之一。

本文重
新整理电气安装工程识图教程，帮助初学者更好地学习和掌握这一技能。

一、电气安装工程识图基础知识
1.了解电气安装工程的基本概念和术语。

2.掌握电气元件的名称、图形和符号。

3.学会解析电气图纸上的各个元件。

二、电气安装图纸的种类及其解析
1.掌握不同类型的电气安装图纸，并学会解析。

2.学习控制线路图的基本要素，控制元件、控制信号以及控制型式等。

三、电器设备接线图及其解析
1.掌握电器设备接线图的基本要素和组成结构。

2.学会解析电器设备接线图上的各个元素，如接线方式、接线顺序、
接线材料等。

三、电气安装现场施工图及其解析
1.了解电气安装施工图的基本要素和特点。

2.学习如何解析电气安装施工图上的各个元素，例如标高标示、防火封堵、管道布线、电气元件位置等。

四、图例及缩略图的使用
1.学习如何使用图例和缩略图。

2.掌握图例和缩略图的解析方法。

本文重新整理了电气安装工程识图教程，帮助初学者更好地学习和掌握电气安装工程的基本知识和技能。

掌握这些知识和技能，能够使电气工程师更加专业和高效地完成其工作任务。
