一、电气图的定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图的分类1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。
⑷电费配置图或电费配置表:提供电缆两端位置,必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
11、数据单:对特定项目给出详细信息的资料。
电工识图基础知识一些电工识图基础学问,盼望对大家有用。
1、电路图:电路图是利用各种电气符号、图线来表示电气系统中各种电气设备、装置、元件的相互关系或连接关系,阐述电的工作原理,用来指导各种电气设备、电路的安装接线、运行、维护和管理。
它是电气工程语言,是进行技术沟通不行缺少的手段。
2、主要电路图:常用电路图有电路原理图和电路接线图3、电路原理图:原理图是用来说明电气掌握线路的工作原理、各电气元件的相互作用和相互关系。
所以它应包括全部电气元件的导电部分和接线端头,而不考虑各元件的实际位置。
4、电路原理图绘制方法和原则:Ⅰ、在电路图中,主电路、电源电路、掌握电路、信号电路分开绘制。
无论是主电路还是帮助电路,各电器元件一般应按生产设备动作的先后动作挨次从上到下或从左到右依次排列,可水平布置或垂直布置。
Ⅰ、全部电器的开关和触点的状态,均以线圈未通电状态;手柄置与零位;行程开关、按钮等的接点不受外力状态;生产机械为开头位置。
Ⅰ、为了阅读、查找便利,在含有接触器、继电器线圈的线路单元下方或旁边,可标出该接触器,继电器各触点分布位置所在的区号码。
Ⅰ、同一电器各导电部分经常不画在一起,应以同一标号注明。
5、电气接线图绘制方法及原则:1.各电气的符号、文字和接线编号均于电路原理图全都。
2. 电气接线图应清晰的表示各电器的相对位置和他们之间的电气连接。
所以同一电器的各导电部分是画在一起的,常用虚线框起来,尽可能的反映实际状况。
3. 不在同一掌握箱内或不在同一配电屏上的各电器连接导线,必需通过接线端子进行,不能直接连接。
4. 成束的电线可以用一条实线表示,电线许多时,可在电器接线端只标明导线的线号和去向,不肯定将导线全部画出。
5. 接线图应表明导线的种类、截面、套管型号、规格等等。
小学问:在电器维护中,经常依据电器设备的电流来选择线径、爱护等。
所以依据已知条件求得电器电流很重要。
但往往现场条件又没有相应计算设备,所以这就应当把握估算技巧。
电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准,按照规定的画法绘制出的图纸。
它是电气工程技术的语言,凡从事维修的电工,必须掌握识读电气图。
一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图是用电气符号、按工作顺序排画的,详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系,而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图它是根据电气原理图和位置图编制而成的,主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。
又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。
图框线上、下方横向有阿拉伯数字1,2,3等,图框线,左、右纵向标有大写字母A、B、C等,这些是图区编号,是为了便于检索图中的电气线路或元件,方便阅读、理解全线路的工作原理而设置的,俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置,通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合,必须时还须注明所在图号、页次。
4、电气符号在电气图早的电气符号是国家统一规定的,它包括图形符号、文字符号和回路符号。
图形符号:基本符号、?一般符号、? 明细符号。
基本符号:基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件,明细等技术说明资料。
(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。
而对接线图往往安装制作的位置模块分解。
电气原理图、框图识图基础知识一.电气框图:1.电气框图的介绍:电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
在这种图纸中,除了方框和连线,几乎就没有别的符号了。
只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理,下图所示是一个两级音频信号放大系统的方框图。
从图中可以看出,这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。
从这一方框图也可以知道,这是一个两级放大器电路。
2.电气框图的种类:电气方框图主要有三种:整机电路方框图、系统电路方框图和集成电路内电路方框图。
2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图,也是众多方框图中最为复杂的方框图,关于整机电路方框图,主要说明下列几点。
(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。
(2)在整机电路方框图中,通常在各个单元电路之间用带有箭头的连线进行连接,通过图中的这些箭头方向,还可以了解到信号在整机各单元电路之间的传输途径等。
(3)有些机器的整机电路方框图比较复杂,有的用一张方框图表示整机电路结构情况,有的则将整机电路方框图分成几张。
(4)并不是所有的整机电路在图册资料中都给出整机电路的方框图,但是同类型的整机电路其整机电路方框图基本上是相似的,所以利用这一点,可以借助于其他整机电路方框图了解同类型整机电路组成等情况。
(5)整机电路方框图不仅是分析整机电路工作原理的有用资料,更是故障检修中逻辑推理、建立正确检修思路的依据。
2.2 系统电路方框图一个整机电路通常由许多系统电路构成,系统电路方框图就是用方框图形式来表示系统电路的组成等情况,它是整机电路方框图下一级的方框图,往往系统方框图比整机电路方框图更加详细。
图2所示是组合音响中的收音电路系统方框图。
电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式,是电气工程设计中不可或缺的环节。
电气工程制图主要包括构图和管线图两部分。
为了更好地理解电气工程制图,以下是制图过程中的一些基础知识。
一、标准符号在电气绘图中,为了保证其严密性、准确性和可读性,必须遵循一定的规范和标准符号,通常来说,我们称之为元件和符号。
这些标准符号是在不同的电气设备制造厂家,不同的行业和国家之间协调一致的。
通过这些标准符号,我们可以对不同的元件进行准确的理解和沟通。
标准符号分类很广泛。
具体而言,包括电源,开关,变压器,图案元素和线路以及其他非常重要的元件。
二、电气的组成要素在电气工程制图的过程中,常见的组成要素包括电源、负载、导线、开关,其他元件的组成要素。
具体而言,电源是指将电能转换成其他形式的元件。
负载是指电路中获取电能的元件。
导线是电路中传递电能的元件。
开关是电气设备中一种常见的控制元件。
然而,其他元件的组成要素是根据具体设备不同而不同的,需要根据情况进行具体分析和理解。
三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。
这些连接方式包括内部联锁、外部联锁和并联。
在内部联锁中,元件的控制引脚连接在同一元件内。
在外部联锁中,元件的控制引脚连接在不同元件之间。
并联则指多个元件连接到相同的控制信号上。
四、绘图工具和技术在电气工程制图的过程中,使用绘图工具和技术对图纸进行制作和修饰非常重要。
像AutoCAD这样的电子绘图工具非常流行,但手绘图仍然是一种有效的方式,仍被广泛应用于电气工程制图的过程中。
在手绘图的过程中,需要具备精细的笔触和精确的勾画方法。
在电气工程制图的过程中,还有许多特殊的绘图技术和工具需要使用。
综上所述,以上是电气工程制图中的一些基础知识。
在电气工程制图的过程中,标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。
理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。

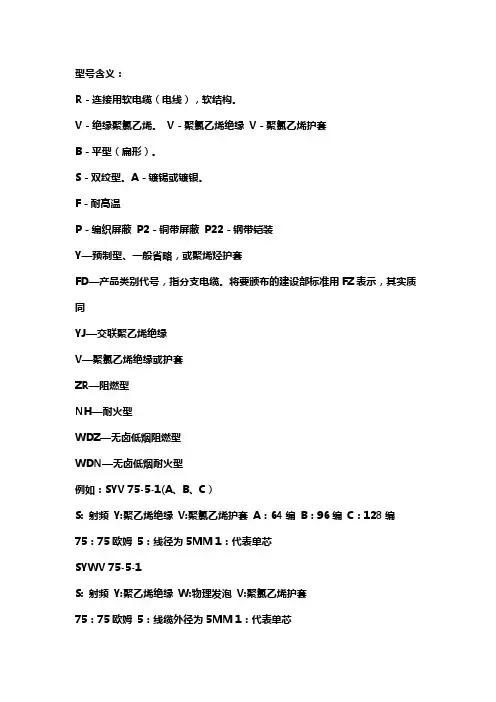

型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘 V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽 P2-铜带屏蔽 P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
识图必备的电气基础知识1.电路基本学问电路:电流流经的路径。
电路组成:电源、负载、开关及连接导线。
电路状态:通路、短路、断路。
分析电路的动作原理是在电路通路状态下进行的,简洁地说通路就是闭合回路,任何一个通路都包括电源、负载、开关及连接导线四部分。
断路或短路的检修是修理电工常常做的工作,线路检修就是要把电路从断路或短路状态恢复为通路状态。
在电力拖动掌握线路中,负载主要是三相电动机,为爱护电动机不被烧毁,通常在电路中增加爱护电动机的熔断器(短路爱护)和热继电器(过载爱护)。
因此,电力掌握线路中电路的组成为:电源(三相电或单相电)、负载(电动机)、开关和爱护电器(接触器、继电器、熔断器、热继电器)、连接导线。
2.电路图学问(1)电路图:电路图是依据生产机械运动形式对电气掌握系统的要求,采纳国家统一规定的电气图形符号和文字符号,根据电气设备和电器的工作挨次排列,具体表示电路、设备或成套装置的全部基本组成和连接关系的简图。
(2)电路图的组成。
电路图的组成分三部分:电源电路、主电路和帮助电路,如下图所示。
电源电路为整机供应能源,在电路图中一般水平绘制。
主电路是电源向负载(三相电动机)供电的电路,它由主熔断器、接触器的主触头、热继电器的热元件和电动机等组成。
在线路中通过的电流是电动机的工作电流,电动机功率大,电流也大,一般都在10A以上。
主电路在电路图中用粗实线绘制在左侧。
帮助电路一般包括掌握主电路工作状态的掌握电路、显示主电路工作状态的指示电路、供应机床设备局部照明的照明电路等。
(3)电路图采纳国家统一的电气图形符号表示。
各电器的触头位置都按线路未通电或电器未受外力作用时的常态位置画出。
(4)为便利识图,电路采纳编号法,即对电路中的各个节点用字母或数字编号。
电气制图与识图必备十大基础知识、电气图的定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图的分类1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
控制功能{ECU)2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
1oo DOR2 0AND?insi A oo o (i 粧5、功能表图:表示控制系统的作用和状态的一种图 O3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途 是提供绘制电路图或其他有关图的依据 6、等效电路图:表示理论的或理想的元件(如R 、L 、C )及其连接关系的4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一 种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图 一种功能图 她工业B P L C S 育机构C nm_________ display DFFCLKC'LRN7、程序图:详细表示程序单元和程序片及其互连关系的一种简图02 〒■GND8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连 接关系的一种接线图或接线表。
(结构单元指在各种情况下可独立运行的组件 或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关 系的一种接图或接线表。
.1 电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时,通过识图,可以了解各电器元件之间的相互关系以及电路工作原理,为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图,首先应掌握识图的基本知识,即应当了解电气图的构成、种类、特点等,同时应掌握电气工程中常用的最新国家标准图形符号,了解这些符号的意义。
其次,还应掌握识图的基本方法和步骤等相关知识。
8.1.1 电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2. 电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范。
8.1.2 电气施工图的组成1. 图纸目录及设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工。
5. 控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。
6. 安装接线图包括电气设备的布置及接线,应及控制原理图对照阅读,进行系统的配线和调校。
7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。
8.1.3 电气施工图的阅读方法1. 熟悉电气图例符号,弄清图例、符号所代表的内容。
电气符号主要包括文字符号、图形符号、项目代号和回路标号等。
在绘制电气图时,所有电气设备和电气元件都应使用国家统一标准符号,当没有国际标准符号时,可采用国家标准或行业标准符号。
要想看懂电气图,就应了解各种电气符号的含义、标准原则和使用方法,充分掌握由图形符号和文字符号所提供的信息,才能正确地识图。
电气技术文字符号在电气图中一般标注在电气设备、装置和元器件图形符号上或者其近旁,以表明设备、装置和元器件的名称、功能、状态和特征。
单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类,每大类用一个大写字母表示。
如用“V”表示半导体器件和电真空器件,用“K”表示继电器、接触器类等。
双字母符号是由一个表示种类的字单母符号及另一个表示用途、功能、状态和特征的字母组成,种类字母在前,功能名称字母在后。
如“T”表示变压器类,则“”表示电流互感器,“”表示电压互感器,“”表示电力变压器等。
辅助文字符号基本上是英文词语的缩写,表示电气设备、装置和元件的功能、状态和特征。
例如,“起动”采用“”的前两位字母“”作为辅助文字符号,另外辅助文字符号也可单独使用,如“N”表示交流电源的中性线,“”表示断开,“”表示直流等。
常见的导线敷设部位如表8.2所示。
表8.2 导线敷设部位的标注更多常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。
2. 针对一套电气施工图,一般应先按以下顺序阅读,然后再对某部分内容进行重点识读①看标题栏及图纸目录了解工程名称、项目内容、设计日期及图纸内容、数量等。
②看设计说明了解工程概况、设计依据等,了解图纸中未能表达清楚的各有关事项。
③看设备材料表了解工程中所使用的设备、材料的型号、规格和数量。
④看系统图了解系统基本组成,主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等,掌握该系统的组成概况。
⑤看平面布置图如照明平面图、插座平面图、防雷接地平面图等。
了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。
平面图的阅读可按照以下顺序进行:电源进线——总配电箱干线——支线——分配电箱——电气设备。
⑥看控制原理图了解系统中电气设备的电气自动控制原理,以指导设备安装调试工作。
⑦看安装接线图了解电气设备的布置及接线。
⑧看安装大样图了解电气设备的具体安装方法、安装部件的具体尺寸等。
3. 抓住电气施工图要点进行识读在识图时,应抓住要点进行识读,如:①在明确负荷等级的基础上,了解供电电源的来源、引入方式及路数;②了解电源的进户方式是由室外低压架空引入还是电缆直埋引入;③明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数;④明确电气设备、器件的平面安装位置⑥看控制原理图了解系统中电气设备的电气自动控制原理,以指导设备安装调试工作。
⑦看安装接线图了解电气设备的布置及接线。
⑧看安装大样图了解电气设备的具体安装方法、安装部件的具体尺寸等。
3. 抓住电气施工图要点进行识读在识图时,应抓住要点进行识读,如:①在明确负荷等级的基础上,了解供电电源的来源、引入方式及路数;②了解电源的进户方式是由室外低压架空引入还是电缆直埋引入;③明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数;④明确电气设备、器件的平面安装位置8.2 建筑电气专业施工图识读建筑电气施工图一般由设计说明、平面图、系统图及安装详图等组成。
工程上的电气施工图按工程规模的大小、难易程度等的差异而有所不同,在建筑物内一般用平面图来表示。
图中用符号和线条表示出电路的路径和电器的位置,上下楼层间的电路一般用向上或向下的专用符号来表示。
再看电气施工图时,应有一个整体的概念,这样才能掌握好工程进度、质量和组织施工,一面影响工程材料的计算和施工进度。
8.2.1 阅图注意事项1. 接受图纸必须按图纸目录清点数量是否齐全;2. 图纸内容变更手续是否齐全;3. 图纸审批手续是否齐全;4. 设计引用规范是否有效;5. 技术参数、标准、型号是否齐全正确;6. 阅图发现错误、疑问时应通过技术联系单同甲方或设计单位确认。
上述注意事项可以在扩初设计或施工交底的会议上一并解决。
8.2.2 图纸识读1. 设计说明对一个读图者来说,首先要看清楚图纸的设计说明,了解施工方法及要求。
图纸和说明是电气设计工程师表达设计意图的两种工程语言,在电气施工中起指导作用。
设计说明主要标注图中交代不清,不能表达或没有必要用图表示的要求、标准、规范、方法等,一般说明在电气施工图纸的第一张上,常及材料表绘制在一起。
在本教材所提供的某综合楼建筑的电气专业施工图当中,第一张图纸就是设计说明。
说明中通常指出本土施工中的如下一些问题:(1) 工程土建概况;图8.2 工程概况(2) 设计内容;(3) 供电情况;(4) 电力负荷级别及设计容量;图8.3 供电及电力负荷情况5) 线路敷设方法及要求;图8.4 线路敷设安全保护措施(防雷、防火、接地或接零种类);8) 典型房间的电气安装要求等。
知识拓展:电力负荷分级及供电要求在电力系统上的用电设备所消耗的功率称为用电负荷或电力负荷。
根据电力负荷对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度,分为三级。
①一级负荷指中断供电将造成人身伤亡者,造成重大政治影响和经济损失,或造成公共场所秩序严重混乱的电力负荷,属于一级负荷。
如国家级的大会堂、国际候机厅、医院手术室、省级以上体育场(馆)等建筑的电力负荷。
对于某些特等建筑,如重要的交通枢纽、重要的通信枢纽、国宾馆、国家级及承担重大国事活动的会堂、国家级大型体育中心,以及经常用于重要国际活动的大量人员集中的公共场所等的一级负荷,为特别重要负荷。
一级负荷应由两个电源供电,一用一备,当一个电源发生故障时,另一个电源应不致同时受到损坏。
一级负荷中的特别重要负荷,除上述两个电源外,还必须增设应急电源。
为保证对特别重要负荷的供电,禁止将其他负荷接入应急供电系统。
常用的应急电源可有以下几种:独立于正常电源的发电机组、供电网络中有效地独立于正常电源的专门馈电线路、蓄电池。
②二级负荷当中断供电将造成较大政治影响、较大经济损失或将造成公共场所秩序混乱的电力负荷,属于二级负荷。
如省部级的办公楼、甲等电影院、市级体育场馆、高层普通住宅、高层宿舍等建筑的照明负荷。
对于二级负荷,要求采用两个电源供电,一用一备,两个电源应做到当发生电力变压器故障或线路常见故障时不致中断供电(或中断供电后能迅速恢复)。
在负荷较小或地区供电条件困难时,二级负荷可由一路6及以上的专用架空线供电。
③三级负荷不属于一级和二级负荷的一般电力负荷,均属于三级负荷。
三级负荷对供电电源无要求,一般为一路电源供电即可,但在可能的情况下,也应提高其供电的可靠性。
2. 设备材料表一般工程中,电气部分的设备表和材料表会统一作为一张表格出现,附在说明的旁边。
设备材料表是以表格形式列出工程所需的材料、设备名称、规格、型号、数量、要求等。
以某综合楼电气专业施工图为例,其组成主要有:设备序号、设备图例、设备名称、设备型号(规格)、设备单位、设备数量以及备注(对设备主要用途和特殊要求的补充),如图8.7所示。
①图例:图例是用表格形式列出图纸中使用的图形符号或文字符号的含义,以使读图者读懂图纸。
除统一图例外,专业图例各有不同表示,读图时应注意图例及说明,最好能够记忆图例所代表的设备,以便后期阅读图纸时,能够更加快捷、高效,同时也利于后期阅读图纸时,能够顺利根据图例查找到该设备的名称及参数。
②名称:应采用国家本行业通用术语表示,一般都比较精准,不易混淆,阅读时要注意每个字眼,一字之差就变为另外一种设备了。
③设备型号(规格):一般都标明了设备的主要参数,例如灯具的功耗,电线电缆的截面积,开关的大小等。
④备注(设备主要用途及特殊要求):标明该设备用在何处、作何用途,有些设备还必须增补文字来更加明确的指向其特殊要求,例如:图8.7中的应急灯对其供电时间就做出了特殊要求。
3. 配电系统图(1) 电气主线图变(配)电所是联系发电厂及用户的中间环节,它起着变换及分配电能的作用。
