一般掩护式液压支架的设计过程掩护式液压支架是一种用于支撑和承重的设备，通常应用于大型机械设备的安装和维修过程中。
设计一个有效的掩护式液压支架需要经过以下步骤：1.关键参数的确定：首先需要确定支架承重和承载能力，即设计的最大负载和支撑面积。
这可以根据设备的重量、尺寸和工作条件来确定。
同时，还需要考虑液压系统的最大工作压力和流量，以确保轻松承担工作条件下的负荷。
2.结构设计：根据实际需求，设计支架的结构形式，可以是单桁式、多桁式，或者其他更复杂的结构。
结构设计需要考虑支架的稳定性、刚度和对外界振动的响应能力。
此外，还需要合理布置液压缸、油缸等液压元件，确保其位置与工作条件相适应。
3.强度计算：通过对支架结构进行强度计算，确认其在最大负载下的安全性能。
这包括对结构的静态和动态加载条件进行分析，以及对关键部位的应力和变形进行计算。
通过这些计算可以确定材料的选择、构件的尺寸和连接方式。
4.液压系统设计：根据液压支架的功能需求，设计液压系统。
液压系统包括液压缸、驱动装置和液压控制系统。
设计液压系统时需要考虑液压缸的大小和类型、油液的流量和压力、液压泵的型号和工作性能等因素。
5.CAD建模和装配：使用计算机辅助设计软件进行三维建模和装配，以便更好地理解和验证设计。
通过CAD建模和装配可以更好地检查和优化支架的结构、材料和组件布局。
6.耐久性和安全性验证：通过有限元分析和试验验证支架的耐久性和安全性。
有限元分析可以模拟不同工况下支架的受力和变形情况，帮助优化设计。
试验验证可以通过实际加载和测试支架的能力来验证设计。
7.制造和装配：根据设计图纸和规范进行支架的制造和装配。
制造过程中需要注意材料的选择和加工工艺控制，确保符合设计要求。
8.调试和测试：在装配完成后，对支架的液压系统进行调试和测试，以确保其正常工作和达到设计要求。
9.安全标准和规范：制定支架的使用和维护规范，确保其安全使用和长期运行。
同时，需要根据国家和行业相关标准，确保支架的设计和制造符合安全和质量要求。
支顶掩护式液压支架顶梁、前梁及立柱设计摘要采煤综合机械化，是加速我国煤炭工业发展，大幅度提高劳动生产率，实现煤炭工业现代化的一项战略措施。
综合机械化不仅产量大，效率高，成本低，而且能减轻笨重的体力劳动，改善作业环境，是煤炭工业技术的发展方向。
液压支架是综合机械化采煤方法中最重要的设备之一。
液压支架主要由以下几个基本部分组成：顶梁，掩护梁和四连杆机构，侧护板，底座，立柱，千斤顶。
设计要遵从支护性能好、强度高、移架速度快、安全可靠等原则。
在支撑掩护式的设计过程中，前梁、主顶梁、掩护梁和立柱等结构件的设计是重点。
本论文介绍了液压支架的结构，类型，工作原理，特点，目的及要求，并且利用三维制图软件PRO/ENGINEER制作三维图，对液压支架进行动作仿真，更加形象的讲述了这种支架的方案和用途。
关键词：液压支架支护顶梁前梁液压支柱或支柱前言20世纪50年代前，在国内外煤矿生产中，基本上采用木支柱、木顶梁或金属摩擦支柱铰接顶梁来支护顶板。
1954年英国首次研制出液压支架，目前，以液压支架为主体的地下综采设备，已逐步向程控、遥控和自动化方向发展。
我国是煤炭生产大国，在20世纪60年代也曾研制了几种液压支架，但未得到推广和应用。
20世纪70年代我国从英、德、波兰和前苏联等国家引进数十套液压支架，经过使用、仿制和总结经验，到20世纪80年代以后我国液压支架的研制和应用获得了迅速的发展，相继研制和生产了TD系列、ZY系列和zz 系列等20多种不同规格的液压支架。
目前，在国内大、中型矿井中，条件合适的煤层均采用液压支架进行综合机械化开采。
1980年起人们取得了对白移式液压支架的研制成功并逐步改进完善，进而普遍推广应用，使回采工作面采煤过程中的落煤、装煤、运煤和支护控顶等工序全部实现综合机械化，煤矿取得了较大综合效益。
到20世纪90年代初，人们寻找到适合矿区资源条件的先进采煤方法，采用了放顶煤技术。
低位放顶煤液压支架是一种支持双输送机的支架架型，支架掩护梁后部铰接一个带有插板的尾梁，低位放顶煤液压支架一般为四柱支撑掩护式支架类型，这种架型有一个可以上下摆动的尾梁（摆动幅度45度左右），因此在摆动中可以松动煤层，并维持一个落煤的空间。

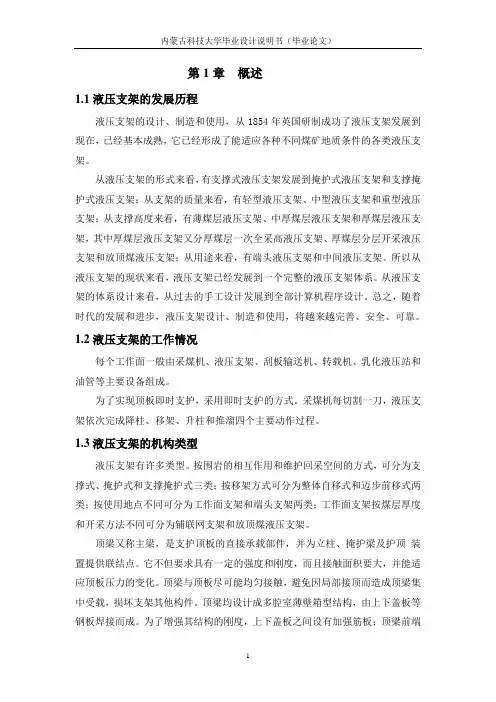

第1章概述1.1液压支架的发展历程液压支架的设计、制造和使用，从1854年英国研制成功了液压支架发展到现在，已经基本成熟，它已经形成了能适应各种不同煤矿地质条件的各类液压支架。
从液压支架的形式来看，有支撑式液压支架发展到掩护式液压支架和支撑掩护式液压支架；从支架的质量来看，有轻型液压支架、中型液压支架和重型液压支架；从支撑高度来看，有薄煤层液压支架、中厚煤层液压支架和厚煤层液压支架，其中厚煤层液压支架又分厚煤层一次全采高液压支架、厚煤层分层开采液压支架和放顶煤液压支架；从用途来看，有端头液压支架和中间液压支架。
所以从液压支架的现状来看，液压支架已经发展到一个完整的液压支架体系。
从液压支架的体系设计来看，从过去的手工设计发展到全部计算机程序设计。
总之，随着时代的发展和进步，液压支架设计、制造和使用，将越来越完善、安全、可靠。
1.2液压支架的工作情况每个工作面一般由采煤机、液压支架、刮板输送机、转载机、乳化液压站和油管等主要设备组成。
为了实现顶板即时支护，采用即时支护的方式。
采煤机每切割一刀，液压支架依次完成降柱、移架、升柱和推溜四个主要动作过程。
1.3液压支架的机构类型液压支架有许多类型。
按围岩的相互作用和维护回采空间的方式，可分为支撑式、掩护式和支撑掩护式三类；按移架方式可分为整体自移式和迈步前移式两类；按使用地点不同可分为工作面支架和端头支架两类；工作面支架按煤层厚度和开采方法不同可分为铺联网支架和放顶煤液压支架。
顶梁又称主梁，是支护顶板的直接承载部件，并为立柱、掩护梁及护顶装置提供联结点。
它不但要求具有一定的强度和刚度，而且接触面积要大，并能适应顶板压力的变化。
顶梁与顶板尽可能均匀接触，避免因局部接顶而造成顶梁集中受载，损坏支架其他构件。
顶梁均设计成多腔室薄壁箱型结构，由上下盖板等钢板焊接而成。
为了增强其结构的刚度，上下盖板之间设有加强筋板；顶梁前端呈滑撬状，以较少顶梁与顶板间的移动阻力。
如图1－2所示，掩护式液压支架一般由顶梁、掩护梁、前后连杆、底座、立柱等主要结构件和前梁、侧护板、平衡千斤顶、前梁千斤顶、推移千斤顶等辅助结构件以及各种操纵阀、控制阀、动力液压缸等组成。
摘要本论文主要阐述了一般掩护式液压支架的设计过程。
设计内容包括：选架型、总体设计、主要零部件的设计、主要零部件的校核和液压系统的设计。
由于该煤层厚度适中，选用掩护式液压支架。
煤层厚度介于m~5.2之8.3间，煤层厚度变化较大，选用调高范围大且抗水平推力强且带护帮装置的掩护式支架。
支架采用正四连杆机构，以改善支架受力状况。
顶梁、掩护梁、底座均做成箱体结构；立柱采用双伸缩作用液压缸，以增加工作行程来满足支架调高范围的需要。
推移千斤顶采用框架结构，以减少推溜力和增大移架力。
为了提高移架速度，确保对顶板的及时支护，采用锥阀液压系统。
关键词：液压支架液压四连杆机构采煤支架选型推溜移架AbstractThe article mainly elaborated the general shield type hydraulic pressure support design process. The design content includes: Chooses, the system design, the main spare part design, the main spare part examination and the hydraulic system design.Because this coal bed thickness is moderate, selects the shield type hydraulic pressure support. Coal bed thickness is situated between between the 2.5~3.8 rice, coal bed thickness change bigger, selects adjusts the high scope big also the anti- horizontal thrust is strong also the belt protects helps the equipment the shield type support. The support uses the four link motion gear, improves the support stress condition. The top-beam, caving shield, the foundation makes the packed in a box body structure; The column uses the double expansion and contraction function hydraulic cylinder, increases the power stroke to satisfy the support to adjust the high scope the need. Passes the hoisting jack to use the portal frame construction, reduces pushes slides the strength and increases moves a strength. In order to enhance moves a speed, guarantees is prompt to the roof support, uses the mushroom valve hydraulic system.Key word: The hydraulic pressure support , hydraulic pressure , four-link mechanism , mining coal, support shaping push forwards the conveyer, advancing the powered support.目录1 概述 (5)1.1液压支架的组成和分类 (5)1.2液压支架的工作原理 (8)1.3液压支架的支护方式 (11)1.4支架选型的基本参数 (12)2 总体设计 (14)2.1选架型 (14)2.2液压支架基本参数的确定 (16)2.3采煤机、液压支架和输送机的配套 (19)2.4四连杆机构设计 (21)2.5顶梁长度的确定 (28)2.6立柱及柱窝位置的确定 (29)2.7平衡千斤顶位置的确定 (33)2.8其它千斤顶位置的确定 (36)3 支架的受力计算 (39)3.1液压支架受力分析 (39)3.2确定支架的支护强度 (40)3.3底座接触比压计算 (40)3.4支架支护效率 (40)4 液压支架的主要部件的设计 (42)4.1前梁 (43)4.2主顶梁 (43)4.3掩护梁 (44)4.4前、后连杆 (45)4.5底座 (45)4.6立柱 (46)4.7千斤顶 (47)5 主要零、部件的强度校核 (49)5.1校核的基本要求 (49)5.2前梁的校核 (50)5.3主顶梁的校核 (52)5.4掩护梁的强度校核 (55)5.5底座强度校核 (57)5.6销轴和耳座的强度校核 (59)5.7立柱强度校核 (62)6 液压系统设计 (68)6.1液压支架的液压系统的简介 (68)6.2液压支架的液压系统拟订 (69)6.3液压元件的选取 (71)6.4液压控制系统 (72)结束语 (76)参考文献 (77)1 概述1.1 液压支架的组成和分类1.1.1液压支架的组成液压支架是综采工作面支护设备，它的主要作用是支护采场顶板，维护安全作业空间，推移工作面采运设备。
摘要摘要在采煤工作面煤炭生产过程中，为了防止顶板冒落，维持一定的工作空间，保证工人安全和各项工作的正常运行，必须对顶板进行支护。
回采工作面常采用的自移式液压支架是以高压液体为动力，并由液压元件（液压缸和液压阀）与金属构件组成的一种用来支撑和管理顶板的设备。
它不仅能实现支撑，切顶和隔离采空区，而且还能使支架本身前移和推动输送机。
实践表明液压支架具有支护性能好、强度高、移架速度快，安全可靠等优点。
液压支架与刮板输送机和采煤机组成综合机械化采煤设备，它的应用对增架采煤工作面产量、提高劳动生产率，降低成本，减轻工人体力劳动和保证安全生产是不可缺少的有效措施。
因此液压支架是技术上先进，经济合理，安全上可靠、是实现采煤综合机械自动化不可缺少的主要设备。
煤炭是工业的食粮，虽然新能源的开发使用逐渐开始占据了工业生产一部分能量。
但未来很长一段时间，能源生产和消费结构中以煤为的格局不会改变，实践证明大力发展综合机械化采煤，研制和使用液压支架是非常关键的。
我国从六十年代开始研制支撑式液压支架。
液压支架在我国煤矿使用五十年的历史，从消化引进设备开始，到现在自行研制开发，我们已积累了丰富的经验，这些经验进行总结和提高都是很重要的。
到目前为止，在我们煤矿中使用的支架的类型很多。
本论文设计的是对于煤层厚度为3m-3.6m，煤层倾角不大于25º，瓦斯涌出量适中，直接顶为2类，老顶级别为三级，周期压力强烈，地板软硬均可的综采工作面的支撑掩护式液压支架的设计，以及液压支架中的重要组成部件--立柱的设计。
【关键字】：液压支架、四连杆机构、顶梁、底座、掩护梁、立柱、液压系统河南理工大学本科毕业设计（论文）说明书ABSTRACTThe coal is our country’s conventional energy, along with the national economy development, the coal required quantity is more and more big, synthesis mechanization mining coal has a lot of merits: big output, high efficiency, low cost, the improvement of work environment, the reduction of unwieldy physical labor, and so on . Picks the working surface in the synthesis, the hydraulic pressure support is one of main equipment, it is a extremely important link to reasonably and correctly design the hydraulic pressure support, in order to adapt the different mining coal condition. The hydraulic pressure support has used for many years in our country’s coal mine, accumulated rich experience, and introduces the overseas advanced technology unceasingly, it is imperative to carry on the summary and the enhancement in this foundation.In order to adapt to the need of mining coal working surface, whose coal bed thickness is 3.0~3.6m、directly gore is second kind、the rank of old is first, therefore we has designed the support shield type hydraulic pressure support and an important part, column design,The column has the function of withstanding roof load and adjusting the height of roof holding. 【Key words】:hydraulic support;four-link mechanism;top beam;base;caving shield;crutch; column hydraulic system前言前言液压支架是我们煤炭生产中一个重要的组成部件，它起着支护顶板，防止冒顶，维持工人一定的工作空间，保证安全和各项作业的正常运行。
第1章绪论1.1 液压支架的作用和分类1.1.1 液压支架的用途液压支架是综采设备的重要组成部分。
它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。
它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。
液压支架作为煤矿综采机械化采煤设备（液压支架、可弯曲输送机和采煤机）的重要组成设备之一;在生产过程中，液压支架的性能的好坏将直接影响煤矿生产的质量,特别是生产过程中对人员的安全保障问题是极为重要的。
因此，性能优良的液压支架是技术上先进、经济上合理、安全上可靠，是实现采煤综合机械化和自动化不可缺少的主要设备。
1.1.2 液压支架的分类液压支架的种类很多，分类的依据和方法各不相同。
⑴按支架与围岩的相互作用关系分类按照液压支架与围岩的相互作用关系，目前使用的液压支架可分为三类，即支撑式、掩护式和支撑掩护式三大类。
①支撑式液压支架是一个在底座上放置几根立柱支撑顶梁，通过顶梁支撑顶板的简单结构基础上发展起来的，它是世界上发展最早的液压支架。
典型的支撑式液压支架，其顶梁较长，立柱较多，靠支撑作用维护一定的工作空间，而顶板岩石则在顶梁后部切断垮落。
架厚的挡矸帘只起着碎矸石从采空区涌入工作面的作用。
这种类型的支架具有较大的支撑能力和良好的切顶性能，因此适用于顶板坚硬完整，基本顶周期压力明显或强烈，底板较坚硬的煤层。
但由于立柱的垂直布置，所以支架承受水平力的能力差，在水平力的作用下，支架容易失去稳定性。
②掩护式液压支架掩护式液压支架是利用立柱、顶梁与掩护梁支护顶板和防止岩石落入工作面。
这类支架的顶梁较短，多数支架的立柱只有一排，一般仅有1～2根，多呈倾斜布置，与掩护梁连接或直接连接在顶梁上。
立柱通过顶梁支撑顶板。
掩护梁与冒落得岩石相接触，阻止矸石涌入工作面并承受采空区矸石的载荷。

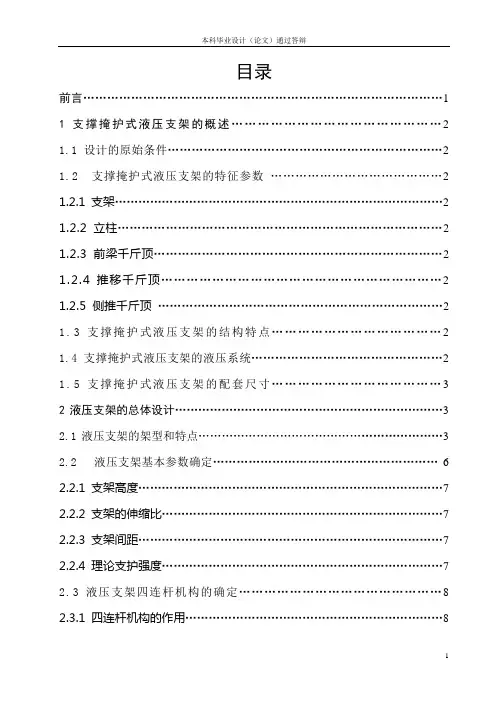

目录前言 (1)1支撑掩护式液压支架的概述 (2)1.1 设计的原始条件 (2)1.2 支撑掩护式液压支架的特征参数 (2)1.2.1支架 (2)1.2.2 立柱 (2)1.2.3 前梁千斤顶 (2)1.2.4推移千斤顶 (2)1.2.5 侧推千斤顶 (2)1.3支撑掩护式液压支架的结构特点 (2)1.4支撑掩护式液压支架的液压系统 (2)1.5支撑掩护式液压支架的配套尺寸 (3)2液压支架的总体设计 (3)2.1液压支架的架型和特点 (3)2.2 液压支架基本参数确定 (6)2.2.1支架高度 (7)2.2.2支架的伸缩比 (7)2.2.3支架间距 (7)2.2.4理论支护强度 (7)2.3液压支架四连杆机构的确定 (8)2.3.1四连杆机构的作用 (8)2.3.2四连杆机构的几何特征 (8)2.3.3四连杆机构尺寸的确定 (9)2.4液压支架配套设备及有关参数的确定 (16)2.4.1采煤机和运输机型号的确定 (16)2.4.2配套图.配套尺寸的确定 (16)2.4.3泵站和各安全阀的选择 (16)2.5 顶梁的设计及期有关参数的确定 (16)2.5.1 顶梁的作用 (16)2.5.2顶梁设计要求 (17)2.5.3顶梁结构型式的确定 (17)2.5.4 顶梁主要尺寸的确定 (18)2.6底座的结构选择及主要参数的确定 (20)2.6.1底座的作用 (20)2.6.2底座设要求 (20)2.6.3底座的结构确定 (20)2.6.4底座主要尺寸的确定 (20)2.7掩护梁的结构选择及主要参数确定 (20)2.7．1掩护梁的作用 (20)2.7.2掩护梁结构型式 (21)2.7.3掩护梁主要尺寸的确定 (21)2.8立柱的结构选择及主要参数的确定 (21)2.8.1立柱的作用 (21)2.8.2立柱结构形式的确定 (21)2.8.3立柱主参数的确定 (22)2.9推移装置的结构选择和主要参数的确定 (23)2.9.1推移装置的作用 (23)2.9.2推移装置的结构型式的确定 (23)2.9.3推移装置有关参数确定 (24)2.10侧护装置的结构选择及主要参数的确定 (25)2.10.1侧护装置的作用 (25)2.10.2侧护装置结构形式的确定 (25)2.10.3侧护装置有参数确定 (26)2.10.4侧护板活动方式的确定 (27)2.11 前梁千斤顶的选择及有关参数的确定 (27)2.11.1前梁千斤顶行程的确定 (28)2.11.2缸体内径和活塞直径 (28)2.11.3前梁千斤顶推拉力的确定 (28)3支架受力分析计算 (28)3.1 液压支架的支护性能与外载荷 (28)3.2 支掩式支架的受力分析 (29)3.2.1顶梁合力Fn及其作用点位置 (30)3.2.2前后连杆力 (33)3.2.3 底座合力大小及其作用点位置 (34)3.2.4顶梁载荷分布 (35)3.2.5支护强度计算 (36)3.2.6底座平均接触比压 (36)3.2.7支护效率 (39)3.3 支架受力计算 (39)3.3.1．原始数据 (39)3.4支架受力影响因素分析 (44)3.4.1支架支护高度对于受力的影响 (44)3.4.2摩擦系统对支架受力的影响 (43)3.4.3前梁千斤顶的推拉力对支架的受力影响 (43)3.4.4瞬心位置角θ对支架受力影响 (43)4立柱强度较核 (45)4.1立柱强度的验算 (45)4.2油缸稳定性计算 (45)4.3缸筒壁厚和外径计算与缸体的强度验算 (45)4.3.1缸向等筒壁厚和外径计算与缸体强度计算 (46)4.3.2油缸的稳定性计算 (46)4.3.3活塞稳定性计算 (48)4.3.4活塞杆的强度验算 (48)4.4立柱的稳定性极限力 (51)参考文献 (52)致谢 (53)附录A (54)附录B (60)摘要在采煤工作面煤炭生产过程中，为了防止顶板冒落，维持一定的工作空间，保证工人安全和各项工作的正常运行，必须对顶板进行支护。
中文题目：支撑掩护式液压支架总体及底座设计外文题目：OVERALL AND BASE DESIGN OF SUPPORTINGSHIELD HYDRAULIC SUPPORT毕业设计（论文）共64 页（其中：外文文献及译文9页）图纸共2张完成日期2015年6月答辩日期2015年6月摘要本设计研究的是煤矿中应用的支撑掩护式液压支架和液压支架的底座设计。
支撑掩护式液压支架在煤炭行业是一种重要的支护设备，液压支架是综采工作面支护设备，它的主要用途是支撑煤层的顶部，保证大范围的通风，推移工作配套设备。
液压支架主要是以高压液体作动力、由液压元件（液压缸和液压阀）与金属构件组成一种支撑和管理顶板的自移式设备，它不仅能实现支撑、切顶和隔离采空区，而且还能使支架本身前移和推动输送机。
底座是支架的主要部件，顶板的载荷通过支架传递给底座。
液压支架的四连杆机构包括底座。
支架通过底座和推移的机构连接来使配套设备的移动。
底座的结构形式分为分式铰接底座和钢性底座。
关键词：液压支架；立柱；底座；连杆。
AbstractThis design research is used in coal mine support screen type hydraulic support and the base of the hydraulic support design. Support screen type hydraulic support in coal industry is an important supporting device, hydraulic support is the fully mechanized coal face supporting equipment, its main purpose is to support the top of the coal seam, to ensure a wide range of ventilation and goes on working equipment.Hydraulic support is the high pressure liquid as dynamic, dominated by hydraulic components (hydraulic cylinder and hydraulic valve) and metal component of a roof support and management of the move type equipment, it can not only realize support, cut the top and isolation of mined-out area, but also can make the reach the stents themselves and promote the conveyor.Base is a major part of the stent, the roof load by stent is passed to the base. Four bar linkage includes base of hydraulic support. Stent through the base and connected to form a complete set of equipment of the mobile. The structure of the base is divided into fraction base hinged and rigid base.Key words:hydraulic pressure support; column; pedestal; connecting rod。
摘要在采煤工作面煤炭生产过程中，为了防止顶板冒落，维持一定的工作空间，保证工人安全和各项工作的正常运行，必须对顶板进行支护。
而液压支架是以高压液体用为动力，由液压元件与金属构件组成支护控制顶板的设备，它能实现支撑、切顶、移架和推移输送机等一整套工序，实践表明液压支架具有支护性能好、强度高、移架速度快，安全可靠等优点。
液压支架与可弯曲输送机和采煤炭机组成综合机械化采煤设备，它的应用对增加采煤工作面产量、提高劳动生产率，降低成本，减轻工人体力劳动和保证安全生产是不可缺少的有效措施。
因此液压支架是技术上先进，经济上合理，安全上可靠、是实现采煤综合机械自动化不可缺少的主要设备。
我所做的设计是液压支架总体设计和主要部件设计，本设计首先对液压支架整体和零部件结构进行分析，对液压支架结构尺寸进行综合分析，再对液压支架进行受力分析和强度计算。
重点是对液压支架顶梁的受力分析和计算；用计算机计算液压支架受力；对顶梁、掩护梁、立柱进行强度校核。
通过设计对液压支架整体和主要部件有了清楚的认识，掌握了用CAD绘图的技巧。
关键词：液压支架；支护性能；采煤设备AbstractIn the coal face Coal production in the coal face，In order to prevent the roof falling maintain a certain room to work，ensure the workers safety，and the normal operation of all the work, must be carried out on the roof support. But the stent is a high-pressure hydraulic fluid used as a driving force, the supporting the roof control equipment is composed of hydraulic components and metal structures, it can realize the support, cutting the top, and shift-over conveyor, and so on a set of processes, practice shows that the hydraulic support a good supporting performance, high-intensity, fast-shifting, the advantages of safe and reliable. Hydraulic support and flexible conveyor and coal-mining mechanization of integrated coal mining equipment its application by the coal face-production, raising labor productivity, lower costs, reduce manual workers and guarantee safe production is indispensable for effective measures. Therefore hydraulic support is technically advanced and economically rational, security, reliability, is to achieve comprehensive mining machinery automation indispensable for major equipment.The topic of this design is The Overall Design for the Support and Support Cover Hydraulic Support And the Design for the Major Parts.In the design,first of all，I analysised overall of hydraulic support , structure and structure size of the parts.Then I analysised stress and calculated intensity.The most important was that I analysised and Calculated the force of Top beam; Calculated the foece of hydraulic support by Computer program; checked the intensity of top beam, beam cover and column. There was a clear understanding of the overall Hydraulic Support and the major parts through the design. Mastered the techniques of the use of AutoCAD.Keywords : Hydraulic Support ; Supporting performance ;Mining equipment第一章绪论1.1液压支架的发展概况1.1.1液压支架使用现状液压支架的设计、制造和使用，从1854年英国研制成功了液压支架发展到现在基本成熟，它已经形成了能适应各种不同煤矿地质条件的各类液压支架，发展到一个完整的液压支架体系。
从液压支架的设计来看，由过去的手工设计发展到全部计算机程序设计。
总之，随着时代的发展和进步，液压支架设汁、制造和使用，将越来越完善、安全、可靠。
新型液压支架普遍具有微型电机或电磁铁驱动的电液控制阀，推移千斤顶装有位移传感器，采煤机装有红外线传感装置，立柱缸径超过400mm。
为减少割煤时间，—般采用0.8-1m的截深。
支架还采用屈服强度800-1000MPa的钢板，既有较高的强度、硬度和韧性，又具有良好的冷焊性能。
随着长壁工作面长度的不断增加，为适应快速移架的需要，国外还广泛采用高压大流量乳化液泵站，其额定压力为40-50MPa，额定流量400-500L/min，可实现工作面成组或成排快速移架，移架速度达到6-8s／架。
1.1.2液压支架的发展趋势下面作简单介绍。
1)前连杆的油缸的液压支架新产品在不断的改进和研制中，在掩护式和支撑掩护式液压支架中的四连杆机构，克服了顶板作用在支架上的水平力，但当水平力过大时，不能让压，为了安全起见，掩护梁和前、后连杆的强度计算中安全系数比其他构件增加20％。
为了解决此间题。
日前国外正在设计一种前连杆带油缸的液压支架，油缸为双作用单伸缩，上下腔都带安全阀，当顶板水平力大于额定值时，油缸让压，液压支架达到新的平衡，从而在设计时可降低安全系数，减轻了液压支架的重量。
2)沿顶板移架的液压支架为适应破碎顶板下使用液压支架的需要，设计了一种不在底板上移架的液压支架，即利用提起底座擦顶移架的液压支架，其底座与节式液压支架类似，为底靴式，质量较轻，架与架之间用液压千斤顶连接起来。
3)适用特种条件下的液压支架(1)特厚煤层一次采全高液压支架。
(2)新型放顶煤液压支架。
设计一种回采率高，夹矸少的放顶煤液压支架。
(3)水采支架。
为适应水采工作面的支护需要，设计一种水采工作面液压支架。
(4)重型支架。
为适应顶板压力特大的需要，还可将工作阻力设计成较大的液压支架。
(5)新型端头支架。
为了加快综采速度和无人采煤工作面的需要，设计一种能适应井上操作，既安全又可靠的新型端头液压支架。
(6)大倾角工作面支架。
为适应煤层倾角小于等于45 的工作面，设计一种新型的大倾角工作面支架。
4)液压支架结构设计的方向（1）轻型化。
对液压支架各部件进行受力分析和优化设计，使结构紧凑，使满足强度条件和配套的条件下，底座及顶梁尽量短些，使液压支架轻型化。
(2)标准化。
为了减轻支架质量，降低成本，提高对煤层厚度变化和顶底板条件的适应性，使液压支架的危险性变小，对同一型号设计成系列化，适应不同煤层厚度的要求。
(3)材质强化。
提高结构性钢材的强度，采用优质钢材，减轻液压支架的质量，设计时可先进行技术经济比较，再选用合理的材质。
(4)高压化。
各种阀类的压力等级加高．相应的强度增高液压支架的质量减轻。
5)操作自动化。
使阀和油缸的体积减小，能适应无人采煤工作面的需要，设计远程操作的新型全自动液压支架。
1.1.3我国液压支架的状况我国液压支架经过30多年的发展，尽管取得了显著成绩，在双高矿井建设中出现过日产万吨其至班产超万吨的记录．但总体水个与世界先进采煤国家仍存在一定差距。
在支架架型功能上我国与国外相差无儿，存些地方特别是特厚煤层用的放顶煤支架、铺网支架、两硬煤层的强力支架、端头支架还有独到之处．但国产液压支架技术含量偏低，电液控制阀可靠性差，所用钢材的耐压能力一般为16MPa，最好的屈服极限才700MPa，液压系统压力在35MPa以下，流量在200L／min以，供液管直径25—32mm，回液管直径25—50mm，最快移架速度为10—12s／架(井下实际应用有时在20s以上)，工作阻力更是相对较低。
我国科学工作者经过30多年的努力，液压支架的设计、制造水平在不断提高，特别是在缓倾斜中厚煤层的液压支架方面积累了相当丰富的经验，架型已基本趋于成熟、完善，在品种和质量方面与国际先进水平相比，差距越来越小。
但在控制元件和控制系统方面，与先进国家的产品相比还有较大差距。
所以，今后除应继续针对我国国情和煤层具体条件，开发一些新架型、新品种外，还应在设计支架控制系统和提高支架的工作可靠性方面下功夫。
今后，我国的液压支架的设计将朝技术含量大、钢板强度高、移架速度快(6—8s／架)和电液控制阀的方向发展，对有破碎带和断层的工作面将加大支架的移架力，尽量采用整体可靠推杆和拾底座机构，并减少于斤顶的数量。
另外，将普速采用额定压力为40MPa、额定流量为400L/mim的高压大流量乳化液泵站，以适应快速移架的需要；系统采用环形或双向供液，保证支架有足够的压力达到初撑力，保证支架接顶位置准确。
两柱掩护式支架的比重将大大增加，缸的直径将增生360mm，端头支架、轻放多用途支架将被广泛使用。
1.2液压支架的分类液压支架在采煤工作面的位置来划分，液压支架分端头液压支架和中间液压支架。
