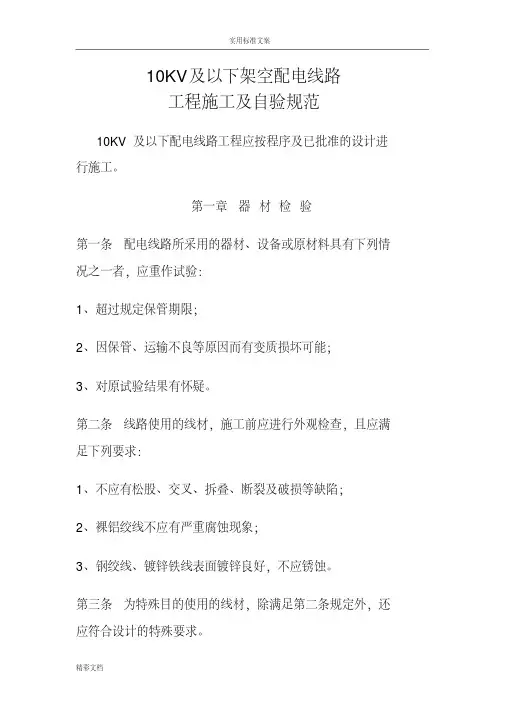

10KV及以下架空配电线路工程施工及自验规范10KV及以下配电线路工程应按程序及已批准的设计进行施工。
第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：1、超过规定保管期限；2、因保管、运输不良等原因而有变质损坏可能；3、对原试验结果有怀疑。
第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求：1、不应有松股、交叉、拆叠、断裂及破损等缺陷；2、裸铝绞线不应有严重腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。
第三条为特殊目的使用的线材，除满足第二条规定外，还应符合设计的特殊要求。
第四条采用黑色金属制造的金具零件应热镀锌。
第五条金具在使用前应进行外观检查、且应满足下列要求：1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹船体压板与导线接触面应光滑；3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。
第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。
第七条金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。
第八条绝缘子安装前应进行外观检查且应满足下列要求：1、瓷件与铁件应结合紧密，铁件镀锌良好；2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。
第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。
第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆等现象；2、按规定支点放置检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；3、杆身弯曲不应超过杆长的2/1000。
第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。
第二章电杆基坑第一条基坑施工前的定位应符合下列规定：1、直线杆：顺线路方向位移不应超过设计档距的5%；垂直线路方向不应超过50毫米；2、转角杆：位移不应超过50毫米。

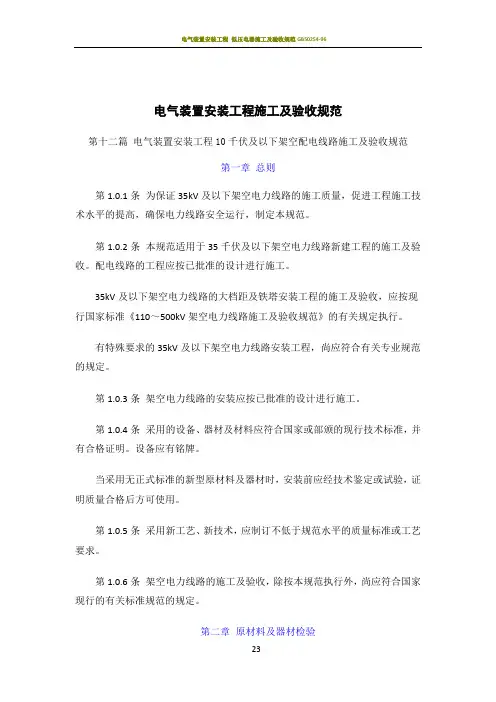

10千伏及以下架空配电线路施工及验收规范第一章总则第1.0.1条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高,确保电力线路安全运行，制定本规范。
第1.0.2条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。
配电线路的工程应按已批准的设计进行施工。
35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110〜500kV架空电力线路施工及验收规范》的有关规定执行。
有特殊要求的35kV及以下架空电力线路安装工程，尚应符合有关专业规范的规定。
第1.0.3条架空电力线路的安装应按已批准的设计进行施工。
第1.0.4条采用的设备、器材及材料应符合国家或部颁的现行技术标准，并有合格证明。
设备应有铭牌。
当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。
第1.0.5条采用新工艺、新技术，应制订不低于规范水平的质量标准或工艺要求。
第1.0.6条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。
第二章原材料及器材检查第2.0.1条架空电力线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：一、超过规定保管期限；二、因保管、运输不良等原因而有变质损坏可能；三、对原试验结果有怀疑或试样代表性不够者。
第2.0.2条架空电力线路使用的线材，施工前应进行外观检查，且应符合下列规定：一、不应有松股、交叉、拆叠、断裂及破损等缺陷；二、不应有严重腐蚀现象；三、钢绞线、镀锌铁线表面镀锌良好，无锈蚀；四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线湍部应有密封措施。
第2.0.3条为特殊目的使用的线材，除满足第2.0.2条规定外，还应符合设计的特殊要求。
第2.0.4条由用黑色金属制造的和紧固件，除地脚螺栓外应采用热浸镀锌制品。
第2.0.5条各种联结螺栓应有防松装置，防松装置弹力应适宜、厚度符合规定。
竭诚为您提供优质文档/双击可除10kv以下架空线路验收规范篇一：10kV及以下架空线路施工及验收规范篇二：10kV及以下架空配电线路工程施工及验收规范10kV及以下架空配电线路工程施工及自验规范10kV及以下配电线路工程应按程序及已批准的设计进行施工。
第一章器材检验第一条配电线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：1、超过规定保管期限；2、因保管、运输不良等原因而有变质损坏可能；3、对原试验结果有怀疑。
第二条线路使用的线材，施工前应进行外观检查，且应满足下列要求：1、不应有松股、交叉、拆叠、断裂及破损等缺陷；2、裸铝绞线不应有严重腐蚀现象；3、钢绞线、镀锌铁线表面镀锌良好，不应锈蚀。
第三条为特殊目的使用的线材，除满足第二条规定外，还应符合设计的特殊要求。
第四条采用黑色金属制造的金具零件应热镀锌。
第五条金具在使用前应进行外观检查、且应满足下列要求：1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹船体压板与导线接触面应光滑；3、遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。
第六条镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。
第七条金具上的各种联结螺栓应有防松装臵，采用的防松装臵应镀锌良好、弹力合适、厚度符合规定。
第八条绝缘子安装前应进行外观检查且应满足下列要求：1、瓷件与铁件应结合紧密，铁件镀锌良好；2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；3、严禁使用硫磺浇灌的绝缘子。
第九条瓷件在安装时应清除表面灰垢、附着物及不应有的涂料。
第十条普通钢筋混凝土电杆在使用前应进行外观检查、且应满足下列要求：1、表面光洁平整，内外壁厚度均匀，不应有露筋、跑浆等现象；2、按规定支点放臵检查时，不应出现纵向裂纹，横向裂纹的宽度不应超过0.2毫米，，长度不应超过1/3周长；3、杆身弯曲不应超过杆长的2/1000。
第十一条混凝土预制构件表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。

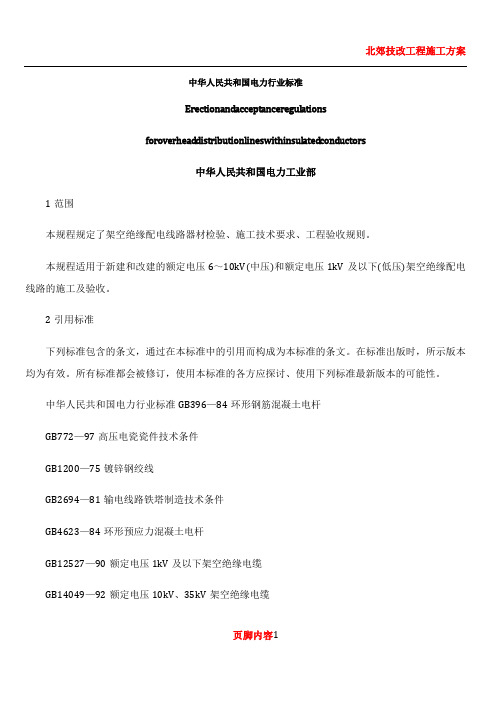

中华人民共和国电力行业标准Erectionandacceptanceregulationsforoverhead distributionlineswithinsulated conductors中华人民共和国电力工业部1范围本规程规定了架空绝缘配电线路器材检验、施工技术要求、工程验收规则。
本规程适用于新建和改建的额定电压6～10kV(中压)和额定电压1kV及以下(低压)架空绝缘配电线路的施工及验收。
2引用标准下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
中华人民共和国电力行业标准GB396—84环形钢筋混凝土电杆GB772—97高压电瓷瓷件技术条件GB1200—75镀锌钢绞线GB2694—81输电线路铁塔制造技术条件GB4623—84环形预应力混凝土电杆GB12527—90额定电压1kV及以下架空绝缘电缆GB14049—92额定电压10kV、35kV架空绝缘电缆页脚内容1DL/T464.1～5—92额定电压1kV及以下架空绝缘电线金具和绝缘部件3器材检验3.1一般要求3.1.1器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采用。
3.1.2器材须有出厂试验报告、产品合格证。
3.1.3器材须进行下列检查，且符合：a)外观检查无损坏或变形；b)型号、规格正确；c)技术文件齐全。
3.1.4发现器材有下列情况之一者，应重做试验：a)超过规定保管期限；b)损伤或变形；c)对产品质量有怀疑。
3.2架空绝缘线(或称架空绝缘电缆)3.2.1中压架空绝缘线必须符合GB14049的规定。
3.2.2低压架空绝缘线必须符合GB12527的规定。
页脚内容23.2.3安装导线前，应先进行外观检查，且符合下列要求：a)导体紧压，无腐蚀；b)绝缘线端部应有密封措施；c)绝缘层紧密挤包，表面平整圆滑，色泽均匀，无尖角、颗粒，无烧焦痕迹。

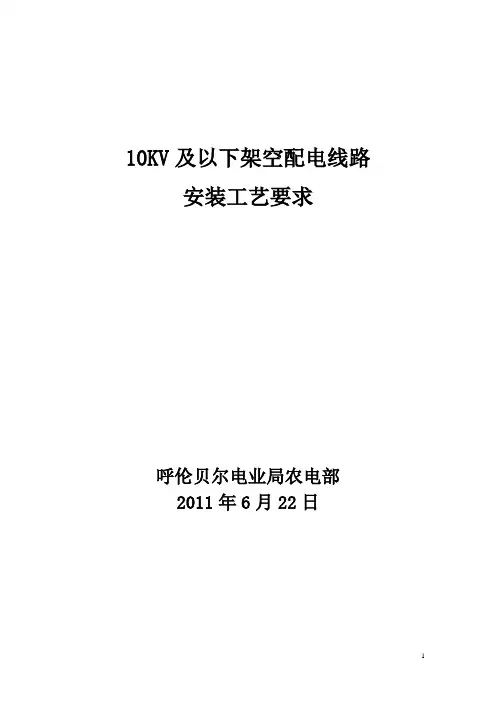

10KV及以下架空配电线路安装工艺要求呼伦贝尔电业局农电部2011年6月22日一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定：⑴、直线杆顺线方向位移，10KV及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过50mm。
⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、电杆的埋深应符合设计规定，一般为杆高的1/6，有底盘时坑深等于埋深加底盘厚度，电杆埋深如下表：4、电杆的拉线基础与堤坝基础间的水平距离不应小于电杆埋设深度的2倍。
电杆的拉线基础与沟渠边沿距离不应小于1.0M，小于1.0M 时应有保护基础措施。
5、双杆基础坑应符合下列规定：1)根开中心偏差不应超过+30mm，两杆坑深度应相等；2)直线杆、跨越杆、直线耐张杆。
两杆坑基底标高应相等；3)转角耐张双杆基础坑，内角坑高于外角坑2----3cm，使转角杆向外侧有一定倾斜。
6、15M及以上的转角、耐张杆，在沼泽地带；地下水位较高的杆位，应设底盘。
为防止洪水冲刷和基础冻胀，可采用高杆深埋措施。
电杆基础用底盘时，底盘圆形平面应与电杆中心垂直，找正后应填土夯实至底盘平面。
底盘的原槽直径不允许超过电杆根直径50mm。
7、电杆基础用卡盘时应符合以下原则：1)安装前应将其下部分层夯实，安装方向、位置、深度应符合设计要求；无设计要求时，上平面据地面不应小于500mm，安装方向应考虑主风向。
2)卡盘弧面应与电杆吻合，卡盘螺栓应紧固可靠。
3)12m及以下电杆除在沼泽地、或地下水位较高或砂壤路径外可不用卡盘；15M及以上水泥杆当倾覆稳定安全系数不够时应使用卡盘。
8、基坑回填土应符合下列规定：⑴土块应打碎。
⑵10KV及以下架空电力线路基坑每回填30cm应夯实一次。
⑶松软土质的基坑，回填土时应增加夯实次数或采取加固措施。
谈10kV及以下架空配电线路的导线架设安装工程摘要：近年来，随着我国居民用电量的逐渐增加，对于国家电网及配电线路的要求也随之提高。
其中，10kV及以下的架空配电线路覆盖面积也随着城市化进行的加快而扩大，并且应用架空式的配电线路进行输电的方法也在逐渐普及。
因而对于10kV及以下架空配电线路的导线假设安装工程也提出了更高的施工要求，下面，本文就10kV及以下架空配电线路的导线假设安装工程进行讨论。
关键词：10kV及以下配电网；架空配电线路；导线；架设安装引言：现阶段，我国在10kV及以下配电线路方面的建设不断健全，然而在工程建设的过程中，也存在许多影响配电线路输电效率的问题，这不仅需要根据配电线路的架设环境做出相应地调整，同时还要避免对输电工作的二次影响。
1.施工准备本文首先从10kV及以下架空配电线路的导线架设安装工程的施工准备阶段开始讨论，该工程项目与普通的土木建筑工程、给排水工程不同，该工程项目对于施工材料以及施工器具要求极高，因而下面将对施工材料要求和施工器具两方面进行分析：1.1施工材料要求对于施工材料来说，首先要确保施工材料符合国家相关标准规定，并且施工材料的生产厂家都具备高水平的生产技术。
在选择施工材料时，先要对所选材料的质量进行检测，其次可以根据材料的用途进行模拟实验，确保材料能够按照规定正常使用。
对于架空配电线路的导线假设安装工程来说，所要应用到的施工材料主要有导线、悬式绝缘子、绑线、耐张线夹、螺栓等。
其中对于导线的要求是不能有折叠、断裂或者破损等缺陷，并且更不出现导线腐蚀的情况，再者导线的绝缘层层数一定要符合施工规定，且每一层绝缘层的厚度也不得有误差；悬式绝缘子的要求是铁件镀锌的紧密性，且不得有气泡、烧痕、刮痕等缺陷；绑线的主要作用是固定导线的作用，因此对于绑线的要求较少但也尤为重要，就是裸导线的绑线要与导线的金属相同，且绑线为单股线，防止构成配电线路短路的情况；对于耐张线夹的要求首先是线夹表面没有气泡、刮痕等缺陷，其次耐张线夹的灵活性要求较高；最后是配电线路中所用到的螺栓，对于螺栓的要求是内外螺纹需要紧密配合，不得有分析，防止在固定配电线路时发生松动影响输电[1]。

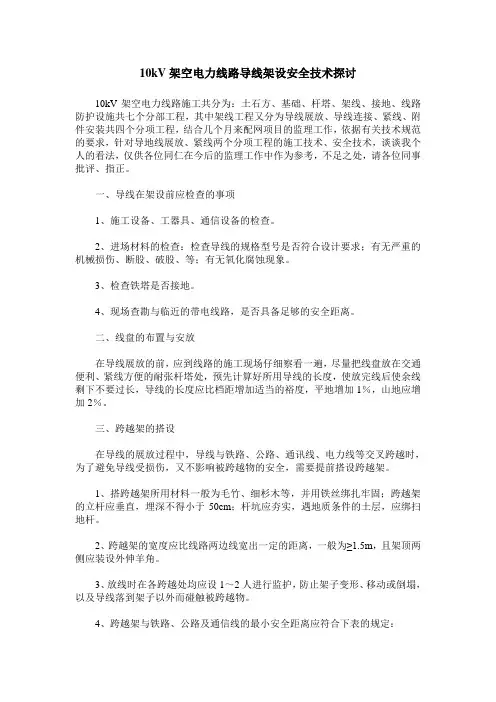

10kV架空电力线路导线架设安全技术探讨10kV架空电力线路施工共分为：土石方、基础、杆塔、架线、接地、线路防护设施共七个分部工程，其中架线工程又分为导线展放、导线连接、紧线、附件安装共四个分项工程，结合几个月来配网项目的监理工作，依据有关技术规范的要求，针对导地线展放、紧线两个分项工程的施工技术、安全技术，谈谈我个人的看法，仅供各位同仁在今后的监理工作中作为参考，不足之处，请各位同事批评、指正。
一、导线在架设前应检查的事项1、施工设备、工器具、通信设备的检查。
2、进场材料的检查：检查导线的规格型号是否符合设计要求；有无严重的机械损伤、断股、破股、等；有无氧化腐蚀现象。
3、检查铁塔是否接地。
4、现场查勘与临近的带电线路，是否具备足够的安全距离。
二、线盘的布置与安放在导线展放的前，应到线路的施工现场仔细察看一遍，尽量把线盘放在交通便利、紧线方便的耐张杆塔处，预先计算好所用导线的长度，使放完线后使余线剩下不要过长，导线的长度应比档距增加适当的裕度，平地增加1％，山地应增加2％。
三、跨越架的搭设在导线的展放过程中，导线与铁路、公路、通讯线、电力线等交叉跨越时，为了避免导线受损伤，又不影响被跨越物的安全，需要提前搭设跨越架。
1、搭跨越架所用材料一般为毛竹、细杉木等，并用铁丝绑扎牢固；跨越架的立杆应垂直，埋深不得小于50cm；杆坑应夯实，遇地质条件的土层，应绑扫地杆。
2、跨越架的宽度应比线路两边线宽出一定的距离，一般为≥1.5m，且架顶两侧应装设外伸羊角。
3、放线时在各跨越处均应设1～2人进行监护，防止架子变形、移动或倒塌，以及导线落到架子以外而碰触被跨越物。
4、跨越架与铁路、公路及通信线的最小安全距离应符合下表的规定：跨越架部位被跨越物名称铁路公路通信线与架面的水平距离至路中心：3.0m至路边：0.6m0.6m与封顶杆的垂直距离至轨顶：6.5m至路面：5.5m1.0m四、导线的展放10kV架空电力线路施工放线通常使用的方法是地面拖放。
初谈10kV及以下架空配电线路的导线架设安装工程建议汤灿辉
发表时间：2018-08-09T09:23:09.107Z 来源：《电力设备》2018年第12期作者：汤灿辉[导读] 摘要：根据现阶段的10kV以下的架空配电线路的导线架设安装工程的具体实施内容，对其中重点关注的内容进行详细的阐述，对于安装工程中的安全检查提出有效的建议。
（广州供电局有限公司花都供电局炭步供电所广东广州 510800）摘要：根据现阶段的10kV以下的架空配电线路的导线架设安装工程的具体实施内容，对其中重点关注的内容进行详细的阐述，对于安装工程中的安全检查提出有效的建议。
关键词：架空配电线路；导线架设；安装工程 10kV以下的架空电力线路施工具体会分为以下几个步骤：土石方、基础、杆塔、架线、接地、线路防护设施。
其中，在架线工程中，还会分为具体的四项工程，分别是：导线展放、导线连接、紧线、附件安装。
根据实际的安装工程进展，以及技术规范内容，针对安装工程中的内容，进行施工技术和安全性方面的探讨。
一、安装过程中的施工准备（一）材料要求
在施工的过程中，采用的材料以及器材需要符合同家先行技术标准的规定范围，同时，还需要生产厂家具有合格的生产许可证，产品上有产品合格证。
导线的准备中，导线要保证不出现交叉、折叠、断裂、松股、破损等现象。
在选用铝绞线的时候，要检查是否有严重的腐蚀现象；导线整体不能够出现腐蚀现象，绝缘导线的表面要保证平整、光滑、色泽均匀、绝缘层的厚度要控制在规定的范围内，挤包紧密、易剥离、绝缘线端要采用密封措施。
悬式绝缘子和蝶式绝缘子在选择的过程中，要保证瓷件与铁件组合没有歪斜的现象、铁件的镀锌练好、结合紧密。
弹簧销以及垫的弹力要控制在湿度的范围；瓷釉光滑，没有裂纹、缺釉、斑点、烧痕、气泡或者损坏的现象；最后，检查高压绝缘子的时候，要保证交流耐压试验结合符合工程施工的要求[1]。
绑线在选择的过程中，分为裸导线绑线和绝缘导线绑线，一般在选用裸导线绑线的时候，要选择与导线统一金属的单股线。
耐张线夹、并沟线夹、钳压管、铝带这几样物品在准备的过程中，需要澳镇以下几个要求：首先，要保证表面的光洁平整无裂痕、其次还保证毛刺、飞边、气泡、砂眼等缺陷问题没有出现；之后，还要保证线夹在转动的时候保持灵活性，与导线接触的一面与要求中的内容相吻合。
螺栓的选择一般会根据国家现行标准进行选择，一般要选择粗牙三级标准的螺栓，其中含有防松装置，且装置的弹力性适度，螺栓的表面不能出现裂纹、砂眼、锌皮剥落和锈蚀的现象。
（二）主要机具
在架空配电线路的导线架设安装工程中，主要应用的施工工具有放线架、活扳手、油压线钳、油压线钳、紧线器、倒链、手锤、手锤、刀锯、钢锯、细钢丝刷、挑杆、温度计、脚扣、手推车、安全带、望远镜、竹梯、大小尼龙绳、斧子、铁线等等[2]。
（三）作业条件
首先保证拉线安装完毕。
其次，安装线路中的障碍内容清理完毕，放线过程中的越线保护架搭设完毕。
最后，导线的截面要控制在150平方毫米以上。
如果线路较长，要在线路的首端处，打下地锚钎子，帮助紧线。
二、操作工艺的要求（一）在导线架设前的检查内容首先，需要将施工前的工具、设备以及通信设备进行详细的检查，同时要检验是否能够使用。
其次，在经常材料的检查中，根据以上的内容进行详细的检验，另外，还需要检验铁塔是否接近地面[3]，将现场中临近的带电线路检验是否达到安全距离。
（二）布置和安放线盘在导线展放之前，要首先将线路施工的现场仔细的勘察一般，尽量将线盘放置在交通便利或者紧线方便的耐张杆搭处。
计算好导线应用的长度，保证导线在放置完之后，能够与设计的应用长度相符，一般在使用的过程中，平底的使用量要增加1%，山地的使用量要增加2%。
放线的过程中，还要将导线的外观进行详细的检查，确保导线完好的情况下，进行施工，避免导线出现磨伤、断股、金钩、断头、扭曲等现象。
施工的方式一般会按照两种方式进行，一种方式是将导线沿着电杆根部放开之后，将导线吊上电杆。
而另一种方式则是在横担上安装开口滑轮，帮助放线，将放线和逐档同时进行。
（三）搭设跨越架
在导线展放的过程中，导线会出现交叉跨越的现象，一般这些现象发生是因为导线和公路、铁路、通讯线路、电力线路的交叉。
出现这样的现象时，通常会导致导线的损伤，为了避免这样的现象发生[4]，同时，要保证跨越物的安全性，需要架设跨越架保证导线的放置工作进行。
一般在进行搭设的过程中，会将打设的材料选定为毛竹和细杉木等材料，同时选用铁丝进行绑扎牢固工作。
跨越线的架设在施工的过程中，要保证跨越架沥干垂直性，深埋程度要不小于50厘米，立杆的时候，杆坑要保证夯实状态，如果遇到地质条件的土层，要进行绑扫地杆的工作。
保证立杆架设的安全性。
通常情况下，跨域请假的宽度要保持在宽于线路两边的状态，宽出的聚义控制在≥1.5米左右，并且在嘉定两侧要设置外伸羊角。
放线的同时，还要保证有两个人左右在跨越架各处同时监视，保证工程进展，也防止架子出现变形、倒塌或者移动的现象。
另外，还要防止架子意外的跨越物与导线之间不能发生触碰的情况。
一般在跨越架搭设的过程中，与铁路之间的水平距离要保持在之路中心3.0米左右，与公路的水平距离要控制在至路边0.6米左右，与通信线的水平距离要保持在0.6米左右。
（四）展放导线的要求
在导线展放的过程中，要保证线盘全程在放线架上，放线架在施工的过程中，要一直保持牢固、转动灵活、制动可靠的状态。
相关人员在抽出导线的时候，要将导线头从线盘的上方抽出。
在导线展放之前，要强施工线路中的障碍物彻底的清除，严谨在无通信联络情况下进行防线，在视野不清的情况下，也不可以进行防线的工作。
导线在展放的过程中，如果与岩石等坚硬的地面发生碰触的情况，要及时的采取相应的措施，比如：利用树枝、柴草铺垫，防止导线的磨伤[5]。
放线时要有专门的监管人员进行放线，碎石查看电杆上的导线铝制开口滑轮能否灵活的转动，导线是否发生了掉槽的现象，导线的接头处在穿过滑轮的过程中，是否发生的卡住的现象。
如果发生了这些现象，作业人员要及时的用工具进行处理，不能用手直接推拉。
（五）紧线工作的要求
在紧线的过程中，要检查导线是否放置在铝滑轮中，配电线路的紧线能够放置在针式绝缘子的顶部沟槽内，但却不能放置在横担上，避免导线的磨伤。
紧线时要保证每一基杆处有专门的人员，有利于及时进行导线的松动工作，方便导线接头穿过滑轮和绝缘子的顺利进行（具体如图1所示），工作人员在进行的过程中，要保证统一的指挥信号和明确的指挥内容。
根据施工当地的气温情况，将弧垂观测结果进行核对，不要盲目的进行松线工作。
图1 紧线工作的内容
紧线的过程中，还要考虑到导线初伸长对弧垂的影响，弧垂减少的方式一般会将铝绞线控制在20%左右，钢芯铝绞线控制在12%左右。
结束语
10kV以下的架空配电线路的导线架设安装工程在建设的过程中，不仅要保证施工技术的完善，还要保证实际使用的安全有效。
施工过程中要保证多重检验，促进施工质量的提升。
参考文献：
[1]郑旭山.10kV及以下架空配电线路的导线架设安装工程[J].大科技，2013，64（8）：39-40.
[2]郑振坚.10kV及以下架空配电线路的施工应用技术[J].中国新技术新产品，2017，26（13）：82-83.
[3]龙厚军.10 kV 及以下架空绝缘配电线路在水厂供电的应用[J].技术与市场，2016，75（7）：112-113.
[4]艾永平.架空绝缘线路在10KV及以下架空配电线路改造技术实践分析[C].//软科学论坛——企业信息与工程技术应用研讨会论文集.国网江西井冈山市供电有限责任公司，2015：41-41.
[5]王伟江.论10kV及以下架空配电线路的施工应用技术[J].科技创新与应用，2015，86（13）：161-161.。
