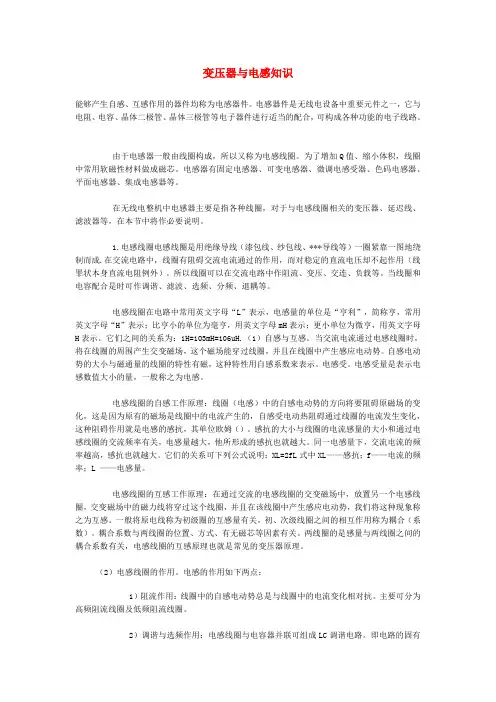

变压器与电感知识能够产生自感、互感作用的器件均称为电感器件。
电感器件是无线电设备中重要元件之一，它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合，可构成各种功能的电子线路。
由于电感器一般由线圈构成，所以又称为电感线圈。
为了增加Q值、缩小体积，线圈中常用软磁性材料做成磁芯。
电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等。
在无线电整机中电感器主要是指各种线圈，对于与电感线圈相关的变压器、延迟线、滤波器等，在本节中将作必要说明。
1.电感线圈电感线圈是用绝缘导线（漆包线、纱包线、***导线等）一圈紧靠一图地绕制而成.在交流电路中，线圈有阻碍交流电流通过的作用，而对稳定的直流电压却不起作用（线罪状本身直流电阻例外）。
所以线圈可以在交流电路中作阻流、变压、交连、负载等。
当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。
电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。
它们之间的关系为：1H=103mH=106uH.（1）自感与互感。
当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势。
自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感系数来表示。
电感受。
电感受量是表示电感数值大小的量，一般称之为电感。
电感线圈的自感工作原理：线圈（电感）中的自感电动势的方向将要阻碍原磁场的变化，这是因为原有的磁场是线圈中的电流产生的，自感受电动热阻碍通过线圈的电流发生变化，这种阻碍作用就是电感的感抗，其单位欧姆（）。
感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关，电感量越大，他所形成的感抗也就越大。
同一电感量下，交流电流的频率越高，感抗也就越大。
它们的关系可下列公式说明：XL=2fL式中XL——感抗；f——电流的频率；L ——电感量。
很全的变压器基础知识讲解很全的变压器基础知识⼀、变压器原理及分类1．原理：变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流⽽传输电能的⼀种静⽌电器。
其基本原理是电磁感应原理，即“电⽣磁，磁⽣电”的⼀种具体应⽤。
2．分类：电⼒变压器——⽤于输配电系统按⽤途分特种变压器——⽤于特殊⽤途的变压器1．升压变压器：把发电机电压升⾼2．降压变压器：把输电电压降低3．联络变压器：联接⼏个不同电压等级电⼒变压器⼜分为的系统4．配电变压器：把电压降到⽤户所需电压5．⼚⽤变压器：供发电⼚本⾝⽤电特种变压器：整流变压器，电炉变压器等。
3．符号含义：□□□□□□□□-□/□□-防护代号（⼀般不标，TH-湿热，TA-⼲热）⾼压绕组额定电压等级（kV）额定容量（kVA）设计序号（1、2、3……；半铜半铝加b）调压⽅式（⽆励磁调压不标，Z-有载调压）导线材质（铜线不标，L-铝线）绕组数（双绕组不标，S-三绕组，F-双分裂绕组）循环⽅式（⾃然循环不标，P-强迫循环）冷却⽅式（J-油浸⾃冷，亦可不标，G-⼲式空⽓⾃冷，C-⼲式浇注绝缘，F-油浸风冷，S-油⽔冷）相数（D-单相，S-三相）绕组耦合⽅式（⼀般不标，O-⾃耦）4．油浸变压器（电⼒）的基本组成：变压器主要由下列部分组成：铁⼼器⾝绕组引线和绝缘油箱本体（箱盖、箱壁和箱底或上、下节变压器油箱油箱）油箱附件（放油阀门）调压装置——⽆励磁分接开关或有载分接开关保护装置——储油柜、油位计、安全⽓道、吸湿器、油温元件、净油器、⽓体继电器等出线装置⾼、中、低压套管、电缆出线等⼆、组件1．压⼒释放阀1．1⽤途及⼯作特点压⼒释放阀是⽤来保护油浸电⽓设备，例如变压器、⾼压开关、电容器、有载分接开关等的安全装置，可以避免油箱变形或爆裂。
当油浸电⽓设备内部发⽣事故时，油箱内的油被⽓化，产⽣⼤量⽓体，使油箱内部压⼒急剧升⾼。
此压⼒如不及时释放，将造成油箱变形甚⾄爆裂。
够产生自感、互感作用的器件均称为电感器件。
电感器件是无线电设备中重要元件之一，它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合，可构成各种功能的电子线路。
由于电感器一般由线圈构成，所以又称为电感线圈。
为了增加Q值、缩小体积，线圈中常用软磁性材料做成磁芯。
电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等。
在无线电整机中电感器主要是指各种线圈，对于与电感线圈相关的变压器、延迟线、滤波器等，在本节中将作必要说明。
1.电感线圈电感线圈是用绝缘导线（漆包线、纱包线、***导线等）一圈紧靠一图地绕制而成.在交流电路中，线圈有阻碍交流电流通过的作用，而对稳定的直流电压却不起作用（线罪状本身直流电阻例外）。
所以线圈可以在交流电路中作阻流、变压、交连、负载等。
当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。
电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。
它们之间的关系为：1H=103mH=106uH.（1）自感与互感。
当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势。
自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感系数来表示。
电感受。
电感受量是表示电感数值大小的量，一般称之为电感。
电感线圈的自感工作原理：线圈（电感）中的自感电动势的方向将要阻碍原磁场的变化，这是因为原有的磁场是线圈中的电流产生的，自感受电动热阻碍通过线圈的电流发生变化，这种阻碍作用就是电感的感抗，其单位欧姆（）。
感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关，电感量越大，他所形成的感抗也就越大。
同一电感量下，交流电流的频率越高，感抗也就越大。
它们的关系可下列公式说明：XL=2fL式中XL——感抗；f——电流的频率；L ——电感量。

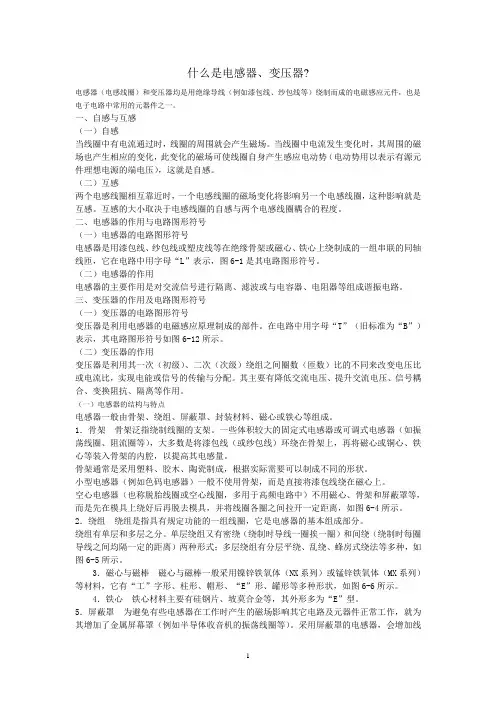

什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
二、电感器的作用与电路图形符号（一）电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，图6-1是其电路图形符号。
（二）电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
三、变压器的作用及电路图形符号（一）变压器的电路图形符号变压器是利用电感器的电磁感应原理制成的部件。
在电路中用字母“T”（旧标准为“B”）表示，其电路图形符号如图6-12所示。
（二）变压器的作用变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。
（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离，如图6-4所示。
什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应组件，也是电子电路中常用的元器件之一。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源组件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
二、电感器的作用与电路图形符号（一）电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，图6-1是其电路图形符号。
（二）电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
三、变压器的作用及电路图形符号（一）变压器的电路图形符号变压器是利用电感器的电磁感应原理制成的部件。
在电路中用字母“T”（旧标准为“B”）表示，其电路图形符号如图6-12所示。
（二）变压器的作用变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。
（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离，如图6-4所示。
电感线圈及变压器的基本知识常见的高频阻流圈、振荡线圈、天线线圈、天线阻抗变换器、电源变压器、输出变压器等，都属于电感器件。
电感线圈与电阻器、电容器及三极管等元件恰当组合后，能构成滤波器、放大器、振荡器等电子电路。
一、电感线圈及其电路图形符号电感线圈就是用漆包线或纱包线一圈靠一圈地绕在绝缘管架、磁芯或铁芯上的一种元件。
电感线圈也可简称为线圈，通常在电路图中用字母“L”表示，常用的图形符号如图1所示。
图1 各种电感线圈的电路图形符号二、线圈的自感和互感任何线圈有电流通过时其周围会产生磁场；若通过线圈的电流变化时，线圈周围磁场也会变化，这变化的磁场又产生感应电动势。
感应电动势是由于线圈中的电流变化引起的，即自感应作用，叫做自感。
自感应电动势的方向符合楞次定律。
当线圈中电流变化时，自感应电动势总是阻碍电流的变化。
两只线圈相互靠近，一只初级线圈，另一只次级线圈，初级线圈通变化的电流，次级线圈产生感应电动势。
初、次级线圈虽无直接相连，但有磁力线耦合作用，使初级线圈的电能转移到次级线圈，这种作用称为互感，由互感作用产生的感应电动势称为互感电动势。
根据初级线圈磁力线通过次级线圈产生作用的多少，即互感量的大小，有紧耦合和松耦合。
若把初、次级线圈彼此垂直放置，则没有磁感应作用，即没有耦合。
三、电感线圈的种类和型号命名方法由于工作频率、绕组匝数、骨架材料等因素不同，线圈种类繁多，主要有振荡线圈、阻流线圈、电视偏转线圈和校正线圈、固定电感线圈等。
按磁体性质又分为：空芯线圈和磁芯线圈；按线圈形式又分为：固定线圈和可变线圈。
电感线圈的型号命名一般由四部分组成：第一部分：用字母表示主称，其中L代表线圈，ZL代表阻流圈；第二部分：用字母表示特征，其中G代表高频；第三部分：用字母表示型号，其中X代表小型；第四部分：用字母表示区别代号。
下来介绍几种线圈：1．单层线圈单层线圈的电感量一般在几个微亨到几十个微亨之间，适用在高频电路中，为了提高Q值，线圈骨架选用介质损耗小的陶瓷、聚苯乙烯、聚四氟乙烯等。
变压器电感基础知识介绍页PPT文档一、电感的基本概念和定义电感是指导体中产生电磁感应的现象，同时也是一种可以储存电能的元件。
当变化的电流通过导体时，它会产生一个与电流变化有关的电磁场，这种电磁场会产生电位能，而这种电位能在电流发生变化时会释放出来。
二、变压器的基本原理变压器是利用电磁感应原理来实现电压或电流的升降的电气设备。
它由两个或多个线圈绕在同一个铁芯上构成。
当输入线圈中有交变电流流过时，通过铁芯产生的磁场会在输出线圈中产生感应电动势，从而使得输出电流和输入电流之间实现了电磁转换。
三、电感的具体特性1.阻碍交流电流通过：电感对交流电具有阻抗，即电感的阻碍作用使得电流不能通过，只能在电感中产生磁场。
2.对直流电具有短暂性阻抗：当电感通直流电时，初始时刻电感对电流具有短暂性阻抗，即会阻碍电流通过，但随着时间的推移，电感的短暂阻抗逐渐减小。
3.储存和释放电能：当交变电流通过电感时，电感会储存电能，当电流中断时，电感会释放储存的电能。
这个特性使得电感作为储能元件被广泛应用于电路中。
四、电压和电流的关系1. 基本关系：根据法拉第电磁感应定律，产生的感应电动势与电流的变化率成正比。
即感应电动势E= -N*dI/dt，其中E为感应电动势，N 为线圈匝数，dI/dt为电流变化率。
2.电势能的转换：电感上的电势能可以转换为输入电流的动能，也可以转换为输出电流的动能。
3.基于电压变比的关系：在理想的变压器中，输出电压和输入电压之间的比例关系取决于线圈的匝数比。
即输出电压与输入电压之比等于输出线圈的匝数与输入线圈的匝数之比。
五、变压器的应用领域1.电力系统中：变压器在电力系统中是非常重要的设备，用于实现电压升降。
2.电子设备中：变压器在电子设备中被用于隔离、滤波和振荡电路等方面。
3.确定电路参数：通过变压器的反变换，可以测量出未知值的电阻、电感或电容等参数。
4.充电和放电：变压器可以用于充电和放电电路中的储能。
六、小结电感是一种能够储存和释放电能的元件，它具有阻碍交流电流通过、对直流电具有短暂性阻抗和对电压和电流的转换等特性。
变压器电感基础知识介绍变压器是电能的传递装置，它可以通过电磁感应的方式将一种电压转化为另一种电压，是电力系统中非常重要的设备之一、变压器的工作原理基于法拉第电磁感应定律，即在闭合线圈中通过电流时会产生磁场，当磁场发生变化时会在线圈中感应出电流。
变压器主要由两个或更多的线圈组成，通过磁场的耦合来实现电能的传递。
在变压器中，一般有两个线圈，分别称为主线圈和副线圈。
主线圈是供电线圈，副线圈是输出线圈。
这两个线圈通过能够导磁的铁芯连接在一起，使它们的磁场能够彼此感应。
当主线圈中通入交流电时，其产生的磁场通过铁芯传递到副线圈中，从而在副线圈中感应出电流。
由于线圈之间的匝数比不同，根据法拉第电磁感应定律，如果副线圈的匝数比大于主线圈的匝数比，那么输出电压将比输入电压高，称为升压变压器；反之，如果副线圈的匝数比小于主线圈的匝数比，那么输出电压将比输入电压低，称为降压变压器。
在变压器的设计中，核心重要的参数是变比，即主线圈匝数与副线圈匝数的比值。
变比决定了输入和输出的电压之间的关系。
除了变比之外，还有一些其他的参数也需要考虑，比如变压器的功率、效率、温升等。
此外，还要考虑线圈和铁芯的尺寸和材料选择，以及绝缘和散热等问题。
变压器的工作原理可以通过以下步骤来解释：1.主线圈通电产生磁场：当交流电通入主线圈时，其产生的磁场将通过铁芯传递到副线圈中。
2.磁场感应副线圈中产生电流：副线圈中的磁场发生变化，根据法拉第电磁感应定律，在副线圈中就会感应出电流。
3.电流产生电磁场：在副线圈中感应出的电流反过来又产生了磁场。
4.根据变压器的功率平衡原理，主线圈和副线圈中的电流和电压成反比关系。
即电压高的一边电流小，电压低的一边电流大。
5.根据电能守恒原理，输入功率与输出功率相等，即输入电压乘以输入电流等于输出电压乘以输出电流。
6.变压器通过调整线圈之间的匝数比来实现不同电压的输出。
变压器在电力传输和分配中扮演着重要的角色。
在电厂中，变压器用于将发电机产生的高压交流电转化为输电线路所需的较高电压；在输电线路上，变压器用于将高压电流转化为在终端用户处所需的较低电压；在终端用户处，变压器用于将电压进一步降低，以满足不同用电设备的需求。
变压器的⼀些知识点
1、什么是励磁电感？
仅在变压器中才出现的名词,也就是⼀个,事实上这个电感是变压器的初级侧电感,作⽤在其上的电流不会传导到次级,它的作⽤是拿来对铁芯产⽣激磁作⽤,使铁芯内的铁磁分⼦可以⽤来导磁,就好⽐铁芯是磁中性,绕上绕组后，加⼊电源,它就像个,开始有磁⼒了,这个电感称它为励磁电感,其实它就是电感,只是这个名称只在变压器中使⽤。
漏感是电机初次级在的过程中漏掉的那⼀部份!
变压器的漏感应该是线圈所产⽣的不能都通过次级线圈,因此产⽣漏磁的电感称为漏感。
2、励磁电感有什么作⽤？
3、实际变压器有磁化电感和漏电感，励磁电感这些都是什么？
4、什么叫磁通？
5、正激变换器的磁通复位
1. 若变压器的磁化电流⾮零，开关关断后必须为该电流提供⼀条流动路径
2. 在开关断开iµ流动期间，激磁电感上的电压必须为负，以使激磁电流衰减
3. 在周期性的稳态时，铁⼼中的磁通在每个周期的终点值必须回到起点值这称为磁通复位6、理想变压器的特点
单端正激变换器第三绕组复位
复位条件：I3N3＞I1N1
铁芯线圈的匝数与其通过的电流的乘积，通常称为磁通势。
7、电感上的能量
E=0.5I2L
8、变压器的等效电路
单副边的等效电路
其中Xm为励磁电感
左右两边的电感为漏感
⼀般情况下，励磁电感远远⼤于漏感，将副边开路，可以测得励磁电感的⼤⼩将副边短路，可以测得漏感的⼤⼩。

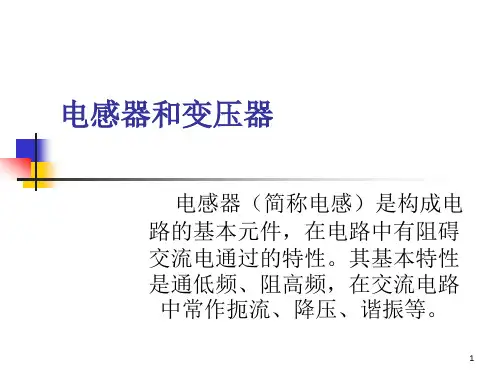

第三章电感、磁珠、变压器1、电感和变压器定义：电感是衡量线圈产生电磁感应能力的物理量，导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与产生此磁通的电流之比。
电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。
两个彼此不连接但又靠近，相互间存在电磁感应的线圈叫变压器。
变压器是一种用于电能转换的电器设备，它可以把一种电压、电流的交流电能转换成相同频率的另一种电压、电流的交流电能；2、电感和变压器用途：由感抗XL=2πfL 知,电感L越大，频率f越高，感抗就越大。
该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t 成正比，这关系也可用下式表示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li^2 ,可见，线圈电感量越大，电流越大，储存的电能也就越多。
主要用途如下：（差/共模）滤波、谐振、隔交通直、选频、阻抗变换、陷波、延迟、阻流（阻高频或低频）、变压（升压/降压）、开关（继电器）等；3、色环电感识别: 色环电感分为四色环和五色环，先说四色环,顾名思义，就是用四条有颜色的环代表感值大小:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9黑0精度：J=±5% K=±10% M=±20%, 表示误差电感各色环表示意义如下：第一条色环：感值的第一位数字；第二条色环：感值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
插件的色环电感读法：同色环电阻的标示；电感量：0.1uH～22MH, 尺寸：0204、0307、0410、0512, 豆形电感：0.1uH～22MH, 尺寸：0405、0606、0607、0909、0910 ；电感单位：亨（H）、毫亨(mH)、微亨（uH）、纳亨（nH），1H=10^3mH=10^6uH=10^9nH;4、常用电感种类汇总：（一）按结构分类电感器按其结构的不同可分为线绕式电感器和非线绕式电感器（单层、多层、蜂窝式、多层片状、印刷电感等），还可分为固定式电感器和可调式电感器。
电子变压器、电感器生产制造基本知识及工艺规范１．目的：为使我公司电子变压器，电感器（统称变压器）生产的管理者，作业者对变压器的生产有个全面了解和统一认识。
以期在生产中采用合理的工艺要求和操作手法，提高产品质量、提高工效、节省材料，特制定编写本文。
２．适用范围：本规范只适用于我公司电子变压器的生产中,一般性的工艺要求，对于特殊要求，依图纸规定执行,本文内容只作为参考.生产过程中，如遇有与产品规格书要求不一致处，应以产品规格书为准。
３．变压器的基本工作原理：变压器是一种变换电压的电子原件，故称之为“变压器"。
它是由铜线绕制的线包和磁性材料构成的铁芯组合而成，是各种电子设备中不可缺少的重要部件之一。
变压器的工作原理：当初级线圈加上交复信号后，初级线圈将产生交变磁场.交变磁场通过磁芯（铁芯)感应到次级线圈上，于是在次级线圈中产生感应电压。
该感应电压的频率与初级外加信号相同，而电压值则取决于次级线圈的匝数多少。
输出功率则决定于外接负载和初级输入信号的功率.因此，正确的设计初、次级线圈的圈数比即可得到需要的次级输出电压值。
工作原理如右图所示:Uin：输入电压Uout:次级输出电压N1：初级匝数N2:次级匝数Uout=Vin＊N2/N1＊(1+K)（K:损耗系数约为5％-10%）４．变压器生产中使用的主要材料：变压器生产中使用的材料主要为三类:导电材料、磁性材料和绝缘材料.现分述如下：４.1导电材料主要用于绕制线包绕组和隔离，屏蔽，导电材料种类繁多，使用时要注意区分。
4.1.1常用的铜漆包线：铜线表面包裹绝缘漆面称为铜漆包线,简称为铜线或漆包线，使用中除注意其外径外，还要注意区分绝缘层的特性。
漆包线分为：A．可焊型：即以锡温可以熔化掉漆包层，常用的有：0UEW1UEW2UEW—使用最多的一种3UEW从0-3型，其漆包层由厚到薄。
B。
不可焊型：即以锡温不能熔化漆层，需以特殊方法，去漆层后焊锡.常用的有：PEW “F"PEW “H”多用于工作在高温条件下,一般使用较少。
