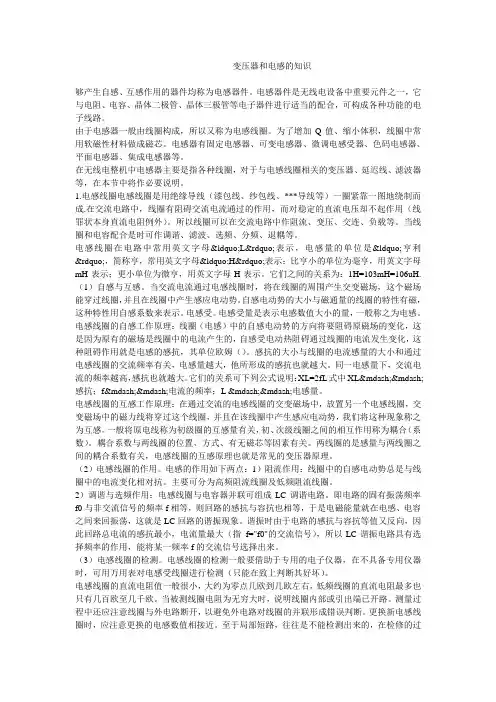

变压器和电感的知识够产生自感、互感作用的器件均称为电感器件。

电感器件是无线电设备中重要元件之一，它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合，可构成各种功能的电子线路。

由于电感器一般由线圈构成，所以又称为电感线圈。

为了增加Q值、缩小体积，线圈中常用软磁性材料做成磁芯。

电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等。

在无线电整机中电感器主要是指各种线圈，对于与电感线圈相关的变压器、延迟线、滤波器等，在本节中将作必要说明。

1.电感线圈电感线圈是用绝缘导线（漆包线、纱包线、***导线等）一圈紧靠一图地绕制而成.在交流电路中，线圈有阻碍交流电流通过的作用，而对稳定的直流电压却不起作用（线罪状本身直流电阻例外）。

所以线圈可以在交流电路中作阻流、变压、交连、负载等。

当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。

电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。

它们之间的关系为：1H=103mH=106uH.（1）自感与互感。

当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势。

自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感系数来表示。

电感受。

电感受量是表示电感数值大小的量，一般称之为电感。

电感线圈的自感工作原理：线圈（电感）中的自感电动势的方向将要阻碍原磁场的变化，这是因为原有的磁场是线圈中的电流产生的，自感受电动热阻碍通过线圈的电流发生变化，这种阻碍作用就是电感的感抗，其单位欧姆（）。

感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关，电感量越大，他所形成的感抗也就越大。

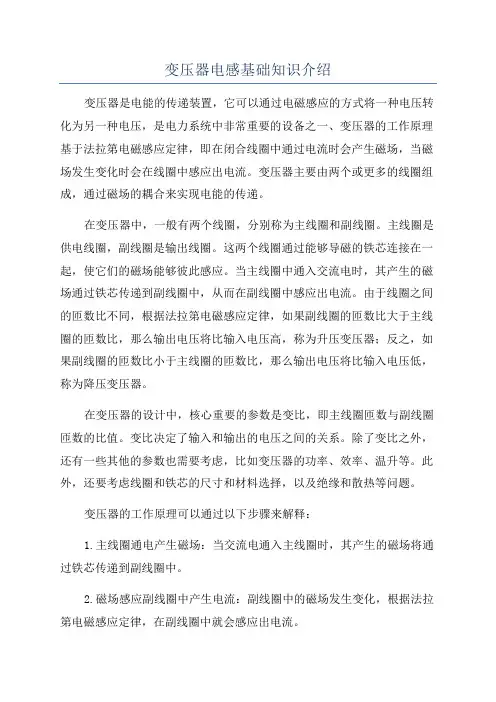

变压器电感基础知识介绍变压器是电能的传递装置，它可以通过电磁感应的方式将一种电压转化为另一种电压，是电力系统中非常重要的设备之一、变压器的工作原理基于法拉第电磁感应定律，即在闭合线圈中通过电流时会产生磁场，当磁场发生变化时会在线圈中感应出电流。

变压器主要由两个或更多的线圈组成，通过磁场的耦合来实现电能的传递。

在变压器中，一般有两个线圈，分别称为主线圈和副线圈。

主线圈是供电线圈，副线圈是输出线圈。

这两个线圈通过能够导磁的铁芯连接在一起，使它们的磁场能够彼此感应。

当主线圈中通入交流电时，其产生的磁场通过铁芯传递到副线圈中，从而在副线圈中感应出电流。

由于线圈之间的匝数比不同，根据法拉第电磁感应定律，如果副线圈的匝数比大于主线圈的匝数比，那么输出电压将比输入电压高，称为升压变压器；反之，如果副线圈的匝数比小于主线圈的匝数比，那么输出电压将比输入电压低，称为降压变压器。

在变压器的设计中，核心重要的参数是变比，即主线圈匝数与副线圈匝数的比值。

变比决定了输入和输出的电压之间的关系。

除了变比之外，还有一些其他的参数也需要考虑，比如变压器的功率、效率、温升等。

此外，还要考虑线圈和铁芯的尺寸和材料选择，以及绝缘和散热等问题。

变压器的工作原理可以通过以下步骤来解释：1.主线圈通电产生磁场：当交流电通入主线圈时，其产生的磁场将通过铁芯传递到副线圈中。

2.磁场感应副线圈中产生电流：副线圈中的磁场发生变化，根据法拉第电磁感应定律，在副线圈中就会感应出电流。

3.电流产生电磁场：在副线圈中感应出的电流反过来又产生了磁场。

4.根据变压器的功率平衡原理，主线圈和副线圈中的电流和电压成反比关系。

即电压高的一边电流小，电压低的一边电流大。

5.根据电能守恒原理，输入功率与输出功率相等，即输入电压乘以输入电流等于输出电压乘以输出电流。

6.变压器通过调整线圈之间的匝数比来实现不同电压的输出。

变压器在电力传输和分配中扮演着重要的角色。

在电厂中，变压器用于将发电机产生的高压交流电转化为输电线路所需的较高电压；在输电线路上，变压器用于将高压电流转化为在终端用户处所需的较低电压；在终端用户处，变压器用于将电压进一步降低，以满足不同用电设备的需求。

培训教材文件编码：
版本：A.0
页数：13 OF 69
标题第一章基础培训教材
第二节电子元件基础知识
制订日期：

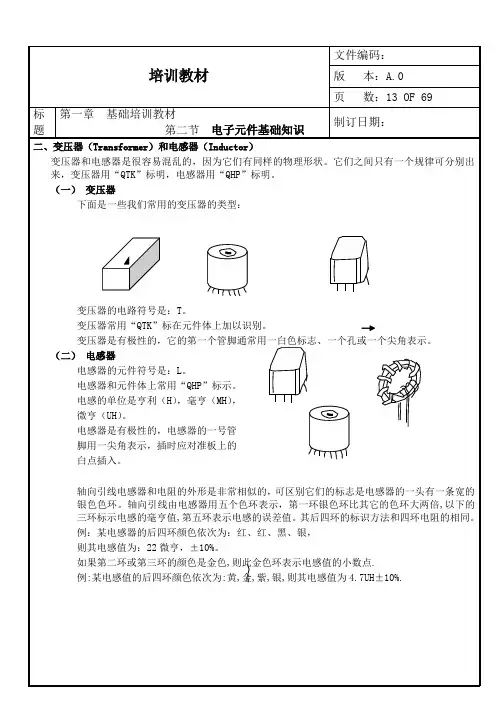

二、变压器（Transformer）和电感器（Inductor）
变压器和电感器是很容易混乱的，因为它们有同样的物理形状。

它们之间只有一个规律可分别出来，变压器用“QTK”标明，电感器用“QHP”标明。

（一）变压器
下面是一些我们常用的变压器的类型：
变压器的电路符号是：T。

变压器常用“QTK”标在元件体上加以识别。

变压器是有极性的，它的第一个管脚通常用一白色标志、一个孔或一个尖角表示。

（二）电感器
电感器的元件符号是：L。

电感器和元件体上常用“QHP”标示。

电感的单位是亨利（H），毫亨（MH），
微亨（UH）。

电感器是有极性的，电感器的一号管
脚用一尖角表示，插时应对准板上的
白点插入。

轴向引线电感器和电阻的外形是非常相似的，可区别它们的标志是电感器的一头有一条宽的
银色色环。

轴向引线由电感器用五个色环表示，第一环银色环比其它的色环大两倍,以下的
三环标示电感的毫亨值,第五环表示电感的误差值。

其后四环的标识方法和四环电阻的相同。

例：某电感器的后四环颜色依次为：红、红、黑、银，
则其电感值为：22微亨，±10%。

如果第二环或第三环的颜色是金色,则此金色环表示电感值的小数点.
例:某电感值的后四环颜色依次为:黄,金,紫,银,则其电感值为4.7UH±10%.。

变压器电感基础知识介绍页PPT文档一、电感的基本概念和定义电感是指导体中产生电磁感应的现象，同时也是一种可以储存电能的元件。

当变化的电流通过导体时，它会产生一个与电流变化有关的电磁场，这种电磁场会产生电位能，而这种电位能在电流发生变化时会释放出来。

二、变压器的基本原理变压器是利用电磁感应原理来实现电压或电流的升降的电气设备。

它由两个或多个线圈绕在同一个铁芯上构成。

当输入线圈中有交变电流流过时，通过铁芯产生的磁场会在输出线圈中产生感应电动势，从而使得输出电流和输入电流之间实现了电磁转换。

三、电感的具体特性1.阻碍交流电流通过：电感对交流电具有阻抗，即电感的阻碍作用使得电流不能通过，只能在电感中产生磁场。

2.对直流电具有短暂性阻抗：当电感通直流电时，初始时刻电感对电流具有短暂性阻抗，即会阻碍电流通过，但随着时间的推移，电感的短暂阻抗逐渐减小。

3.储存和释放电能：当交变电流通过电感时，电感会储存电能，当电流中断时，电感会释放储存的电能。

这个特性使得电感作为储能元件被广泛应用于电路中。

四、电压和电流的关系1. 基本关系：根据法拉第电磁感应定律，产生的感应电动势与电流的变化率成正比。

即感应电动势E= -N*dI/dt，其中E为感应电动势，N 为线圈匝数，dI/dt为电流变化率。

2.电势能的转换：电感上的电势能可以转换为输入电流的动能，也可以转换为输出电流的动能。

3.基于电压变比的关系：在理想的变压器中，输出电压和输入电压之间的比例关系取决于线圈的匝数比。

即输出电压与输入电压之比等于输出线圈的匝数与输入线圈的匝数之比。

五、变压器的应用领域1.电力系统中：变压器在电力系统中是非常重要的设备，用于实现电压升降。

2.电子设备中：变压器在电子设备中被用于隔离、滤波和振荡电路等方面。

3.确定电路参数：通过变压器的反变换，可以测量出未知值的电阻、电感或电容等参数。

4.充电和放电：变压器可以用于充电和放电电路中的储能。

六、小结电感是一种能够储存和释放电能的元件，它具有阻碍交流电流通过、对直流电具有短暂性阻抗和对电压和电流的转换等特性。
