变压器与电感区别

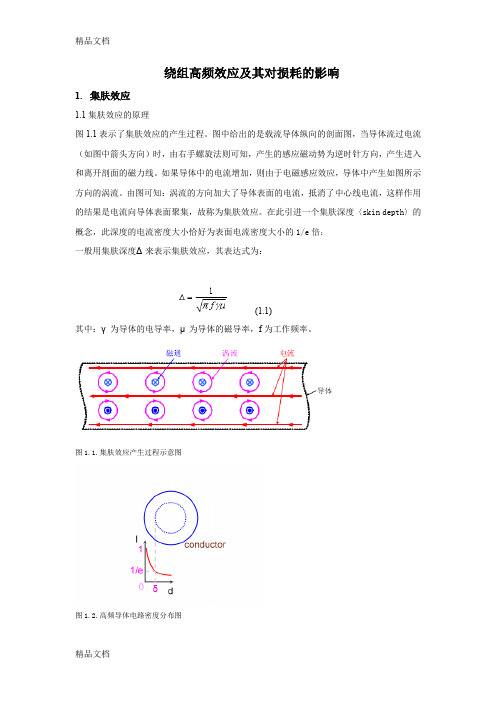

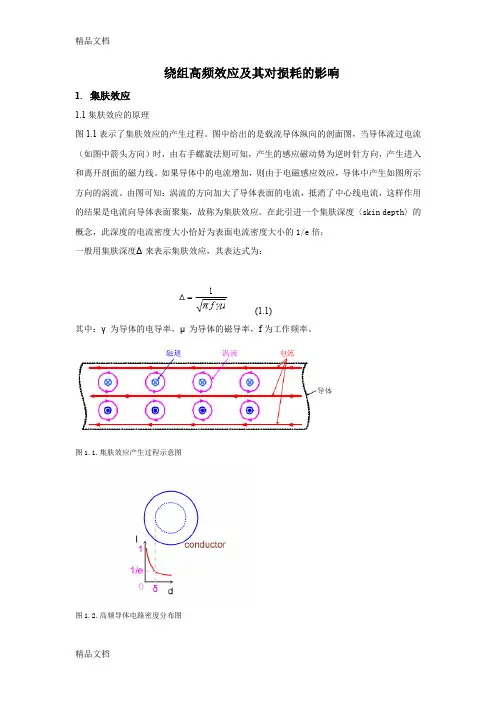

绕组高频效应及其对损耗的影响1.集肤效应1.1集肤效应的原理图1.1表示了集肤效应的产生过程。

图中给出的是载流导体纵向的剖面图，当导体流过电流（如图中箭头方向）时，由右手螺旋法则可知，产生的感应磁动势为逆时针方向，产生进入和离开剖面的磁力线。

如果导体中的电流增加，则由于电磁感应效应，导体中产生如图所示方向的涡流。

由图可知：涡流的方向加大了导体表面的电流，抵消了中心线电流，这样作用的结果是电流向导体表面聚集，故称为集肤效应。

在此引进一个集肤深度〈skin depth〉的概念，此深度的电流密度大小恰好为表面电流密度大小的1/e倍：一般用集肤深度Δ来表示集肤效应，其表达式为：(1.1)其中：γ为导体的电导率，μ为导体的磁导率，f为工作频率。

图1.1.集肤效应产生过程示意图图1.2.高频导体电路密度分布图高频时的导体电流密度分布情形，大致如图1.2所示，由表面向中心处的电流密度逐渐减小。

由上图及式1.1可知，当频率愈高时，临界深度将会愈小，结果造成等效阻值上升。

因此在高频时，电阻大小随着频率而变的情形，就必须加以考虑进去。

1.2影响及应用在高频电路中可以采用空心导线代替实心导线。

此外，为了削弱趋肤效应，在高频电路中也往往使用多股相互绝缘细导线编织成束来代替同样截面积的粗导线，这种多股线束称为辫线。

在工业应用方面，利用趋肤效应可以对金属进行表面淬火。

考虑到交流电的集肤效应，为了有效地利用导体材料和便于散热，发电厂的大电流母线常做成槽形或菱形母线；另外，在高压输配电线路中，利用钢芯铝绞线代替铝绞线，这样既节省了铝导线，又增加了导线的机械强度，这些都是利用了集肤效应这个原理。

集肤效应是在讯号线里最基本的失真作用过程之一，也有可能是最容意被忽略误解的。

与一般讯号线的夸大宣传所言,集肤效应并不会改变所有的高频讯号,并且不会造成任何相关动能的损失。

正好相反，集肤效应会因传导体的不同成分，在传递高频讯号时有不连贯的现象。

电感和变压器的区别
电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感
应元件，也是电子电路中常用的元器件之一。

电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母"L"表示。

电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

变压器是利用电感器的电磁感应原理制成的部件。

在电路中用字母"T"（旧标准为"B"）表示。

变压器是利用其一次(初级)、二次(次级)绕组之间圈数(匝数)比的不同来改变电压比或电流比，实现电能或信号的传输与分配。

主要作用有：降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等。

只不过变压器是利用其原边线圈通电后产生的磁场影响了副边线圈，导致它产生了“感生电势”，也就是副边就有电压产生。

也就是变成了一个能量转换器件在使用。

而电感本身“却是隔交通直”的说法不全面，所谓隔交通直只是我们在电路中利用了电感器的“感抗”原理而已。

这只是与变压器的自感、互感在电路中不同的用法。

简言之：变压器是通过自身电感对副边产生互感而生电压。

电感器是通过其感抗，产生对交流电的谐振而遏制，但直流电不受其影响。

变压器在电路中的连接方式是与交流电源并联，电感在电路中的连接方式一般是与交流电路串联，电感虽然对交流电有阻挡作用，但也并不是完全不让交流电通过，它是通过所谓的感抗来产生对交流电的限制作用。

对于变压器来说，它是作为交流电负载的方式来工作的，它对交流电产生的作用是能量转换，而不是通过。

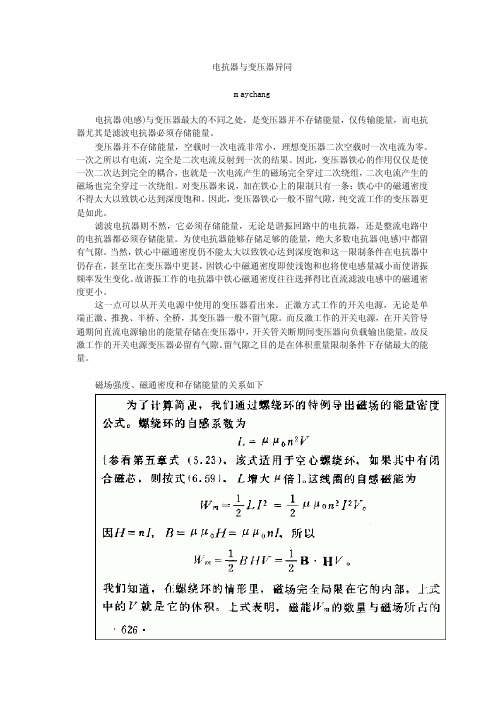

电抗器与变压器异同maychang电抗器(电感)与变压器最大的不同之处，是变压器并不存储能量，仅传输能量，而电抗器尤其是滤波电抗器必须存储能量。

变压器并不存储能量，空载时一次电流非常小，理想变压器二次空载时一次电流为零。

一次之所以有电流，完全是二次电流反射到一次的结果。

因此，变压器铁心的作用仅仅是使一次二次达到完全的耦合，也就是一次电流产生的磁场完全穿过二次绕组，二次电流产生的磁场也完全穿过一次绕组。

对变压器来说，加在铁心上的限制只有一条：铁心中的磁通密度不得太大以致铁心达到深度饱和。

因此，变压器铁心一般不留气隙，纯交流工作的变压器更是如此。

滤波电抗器则不然，它必须存储能量，无论是谐振回路中的电抗器，还是整流电路中的电抗器都必须存储能量。

为使电抗器能够存储足够的能量，绝大多数电抗器(电感)中都留有气隙。

当然，铁心中磁通密度仍不能太大以致铁心达到深度饱和这一限制条件在电抗器中仍存在，甚至比在变压器中更甚，因铁心中磁通密度即使浅饱和也将使电感量减小而使谐振频率发生变化。

故谐振工作的电抗器中铁心磁通密度往往选择得比直流滤波电感中的磁通密度更小。

这一点可以从开关电源中使用的变压器看出来。

正激方式工作的开关电源，无论是单端正激、推挽、半桥、全桥，其变压器一般不留气隙。

而反激工作的开关电源，在开关管导通期间直流电源输出的能量存储在变压器中，开关管关断期间变压器向负载输出能量，故反激工作的开关电源变压器必留有气隙。

留气隙之目的是在体积重量限制条件下存储最大的能量。

磁场强度、磁通密度和存储能量的关系如下赵凯华陈熙谋《电磁学》第626页这是矢量表达式。

因实际铁心中磁通密度总是与磁场强度同一方向，故可写成标量式(赵修科《开关电源中磁性元器件》第6页)普通工频变压器空载时一次电流非常小，意味着其电感量很大。

而电抗器通常要求具有一定的电感量，不能大也不能小，这就要求磁性材料磁导率不能很大。

另一方面，从单位体积磁场能量是B与H之积的一半来看，为使单位体积磁场能量尽量大而又要B不超过饱和磁通密度，降低磁导率是有利的。

变压器漏感励磁电感
得嘞，咱来聊聊这变压器、漏感和励磁电感的事儿。

变压器啊，它可是咱电力系统中不可或缺的一环，就好比咱北京胡同里的大爷大妈，少了谁这胡同都少点儿味儿。

变压器的主要功能就是变换电压，方便电能的传输和分配。

说到漏感，这就像是咱胡同里的小道消息，虽说不影响大局，但也得留意着点。

变压器里的漏感啊，主要是指由于线圈之间、线圈与铁芯之间，或是线圈与屏蔽层之间的磁通没有全部穿过绕组而引起的感应电动势。

虽然它产生的漏磁通和漏磁势相对较小，但也不能忽视，因为过多的漏感可能导致能量损失和电压波动。

再来说说励磁电感。

这就好比咱胡同里的大哥大，得有个领头儿的。

在变压器中，励磁电感主要指的是铁芯产生的磁通在绕组中产生的感应电动势所对应的电感。

这励磁电感可是变压器工作的重要参数之一，它影响着变压器的性能和工作状态。

所以啊，这变压器、漏感和励磁电感，三者相辅相成，缺一不可。

在变压器的设计、制造和使用过程中，咱们都得注意它们之间的关联和平衡，这样才能确保变压器的稳定、高效运行，为咱北京乃至全国的电力系统保驾护航。

实训项目3 电感、变压器的认知与检测一、实训概要主要介绍电感元件、变压器及压电元件的分类、结构、基本功能及检测方法。

通过学习，要求读者能正确识别这三类元件，并掌握这三类元件的基本功能、基本结构及检测方法。

学习本章时，自始至终要以元件的符号、功能及检测为重点。

二、实训目的1、了解电感器、变压器的用途分类2、了解色码电感标志的识别方法3、掌握检测电感、变压器的方法三、实训原理一）电感元件的分类及符号1.分类电感元件是由线圈绕制而成的，如图所示。

它又称电感线圈，简称电感。

2.电感的符号不同类型的电感在电路中具有不同的符号，如图所示。

二）电感的特性及主要参数直流电阻：是绕制电感的导线所呈现的电阻。

由于绕制电感的导线常用铜丝，且长度也不会很长，故电感的直流电阻往往很小，一般忽略不计。

电感量：电感量又叫电感系数或自感系数，它是反映电感具备电磁感应能力的物理量。

电感量的基本单位是亨利（H），常用单位有mH（毫亨）和μH（微亨）。

H、mH及μH之间的换算关系如下：1H=103mH ；1mH=103μH ；1H=106μH感抗：感抗是指电感元件对交流电（或突变电流）的阻碍作用。

品质因素：品质因素是衡量电感元件质量的重要参数。

品质因素常用Q表示。

分布电容：由于电感是由导线绕制而成的，这样匝与匝之间具有一定的电容，线圈与地之间也有一定的电容。

三）电感元件的识别及检测1.电感的识别电感元件一般为二端或三端元件，其外表具有如下一些特点，根据这些特点很容易识别电感元件。

可以看到线圈、或表面标有“μH”或“mH”、或带有一个可以旋转的磁芯的元件便是电感示。

2.电感的检测电感在使用过程中，常会出现断路，短路等现象，可通过测量和观察来判断。

（1）利用万用表1Ω或10Ω档很容易判断电感是否断路或短路。

（2）有些电感可通过观察其表面来判断好坏。

四）变压器1.变压器的基本结构变压器是由具有同一闭合磁路的铁心（或磁心）及绕在铁心（或磁心）上的线圈构成，如图所示。

电感变成变压器的原理
电感是一种重要的电子元件，它可以将电能转换成磁能，然后再将磁能转换成电能。

而当电感和交流电源连接时，它还可以起到变压的作用，这就是电感变成变压器的原理。

电感是由导体绕成线圈的形式制成的，当通过电流时，会产生一个磁场。

当这个线圈中的电流发生变化时，磁场也会发生变化。

而当磁场发生变化时，会在线圈中产生感应电动势，这就是电感的工作原理。

而变压器则是利用电感的原理来实现电压的升降。

变压器由两个线圈组成，一个是输入线圈（也称为初级线圈），另一个是输出线圈（也称为次级线圈）。

当输入线圈中通入交流电流时，就会在变压器中产生一个交变磁场，这个磁场会感应到输出线圈中，从而产生感应电动势。

根据电磁感应定律，感应电动势的大小与磁场的变化率成正比，因此输出线圈中的电压就会与输入线圈中的电压成正比。

通过合理选择输入线圈和输出线圈的匝数，就可以实现电压的升降。

如果输出线圈的匝数大于输入线圈的匝数，那么输出电压就
会比输入电压大；反之，如果输出线圈的匝数小于输入线圈的匝数，那么输出电压就会比输入电压小。

这样，变压器就可以实现电压的
变换。

总的来说，电感变成变压器的原理就是利用电磁感应的原理，
通过变换线圈的匝数来实现电压的升降。

这种原理被广泛应用在各
种电子设备中，包括变压器、电源适配器、电感耦合器等，为电能
的传输和转换提供了重要的技术支持。

电感是什么,和变压器有什么区别
电感和变压器是两种不同的电子元件，它们的作用和应用有所不同。

电感是一种电性元件，主要作用是产生感应电动势和储存能量。

具体来说，电感器一般由线圈构成，当有电流流过线圈时，根据楞次定律，线圈会产生一个反向的电动势来抵抗电流的变化。

因此，电感的作用是阻止电流的变化，通常用于平滑电路、滤波、储能等场合。

变压器则是一种由两个或多个线圈构成的元件，通过互相感应和变化电流大小来调整电压大小。

变压器通常由铁芯和线圈组成，通过改变线圈的匝数或铁芯的位置来调整输出电压的高低。

变压器在电力系统、通信、电子等领域中广泛应用，用于实现电压变换、电流变换、阻抗变换等功能。

总的来说，电感和变压器都是电子设备中重要的元件，但它们的作用和应用有所不同。

电感主要用于平滑电路、滤波、储能等场合，而变压器则用于实现电压、电流、阻抗的变换和传输等功能。
