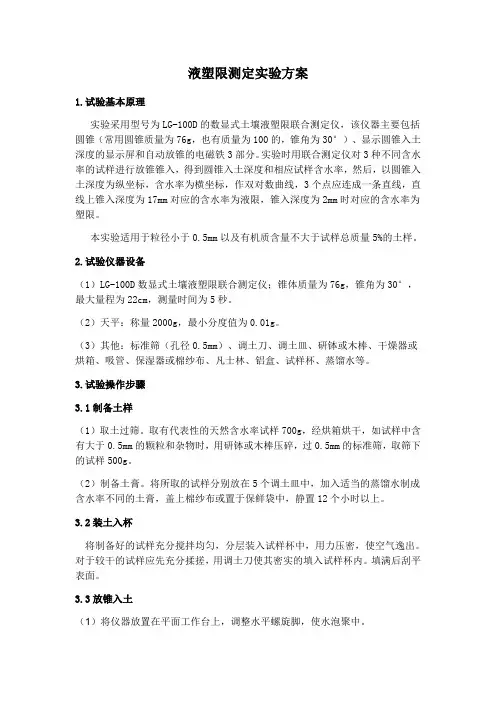

液塑限测定实验方案1.试验基本原理实验采用型号为LG-100D的数显式土壤液塑限联合测定仪，该仪器主要包括圆锥（常用圆锥质量为76g，也有质量为100的，锥角为30°）、显示圆锥入土深度的显示屏和自动放锥的电磁铁3部分。
实验时用联合测定仪对3种不同含水率的试样进行放锥锥入，得到圆锥入土深度和相应试样含水率，然后，以圆锥入土深度为纵坐标，含水率为横坐标，作双对数曲线，3个点应连成一条直线，直线上锥入深度为17mm对应的含水率为液限，锥入深度为2mm时对应的含水率为塑限。
本实验适用于粒径小于0.5mm以及有机质含量不大于试样总质量5%的土样。
2.试验仪器设备（1）LG-100D数显式土壤液塑限联合测定仪；锥体质量为76g，锥角为30°，最大量程为22cm，测量时间为5秒。
（2）天平：称量2000g，最小分度值为0.01g。
（3）其他：标准筛（孔径0.5mm）、调土刀、调土皿、研钵或木棒、干燥器或烘箱、吸管、保湿器或棉纱布、凡士林、铝盒、试样杯、蒸馏水等。
3.试验操作步骤3.1制备土样（1）取土过筛。
取有代表性的天然含水率试样700g，经烘箱烘干，如试样中含有大于0.5mm的颗粒和杂物时，用研钵或木棒压碎，过0.5mm的标准筛，取筛下的试样500g。
（2）制备土膏。
将所取的试样分别放在5个调土皿中，加入适当的蒸馏水制成含水率不同的土膏，盖上棉纱布或置于保鲜袋中，静置12个小时以上。
3.2装土入杯将制备好的试样充分搅拌均匀，分层装入试样杯中，用力压密，使空气逸出。
对于较干的试样应先充分揉搓，用调土刀使其密实的填入试样杯内。
填满后刮平表面。
3.3放锥入土（1）将仪器放置在平面工作台上，调整水平螺旋脚，使水泡聚中。
（2）将仪器的电源插头插好，打开电源开关，预热5分钟。
测量前用手轻轻托起锥体至限位处，此时显示屏上的数字为随机数，测量时会自动消除。
（3）将装好式样的试样杯放在联合测定仪的升降座上，在圆锥上涂抹一薄层凡士林，这时缓缓地向逆时针方向调节降旋纽，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按测量键。
液塑限试验方案液塑限测定实验方案1.试验基本原理实验采用型号为LG-100D的数显式土壤液塑限联合测定仪，该仪器主要包括圆锥（常用圆锥质量为76g，也有质量为100的，锥角为30°）、显示圆锥入土深度的显示屏和自动放锥的电磁铁3部分。
实验时用联合测定仪对3种不同含水率的试样进行放锥锥入，得到圆锥入土深度和相应试样含水率，然后，以圆锥入土深度为纵坐标，含水率为横坐标，作双对数曲线，3个点应连成一条直线，直线上锥入深度为17mm对应的含水率为液限，锥入深度为2mm时对应的含水率为塑限。
本实验适用于粒径小于0.5mm以及有机质含量不大于试样总质量5%的土样。
2.试验仪器设备（1）LG-100D数显式土壤液塑限联合测定仪；锥体质量为76g，锥角为30°，最大量程为22cm，测量时间为5秒。
（2）天平：称量2000g，最小分度值为0.01g。
（3）其他：标准筛（孔径0.5mm）、调土刀、调土皿、研钵或木棒、干燥器或烘箱、吸管、保湿器或棉纱布、凡士林、铝盒、试样杯、蒸馏水等。
3.试验操作步骤3.1制备土样（1）取土过筛。
取有代表性的天然含水率试样700g，经烘箱烘干，如试样中含有大于0.5mm的颗粒和杂物时，用研钵或木棒压碎，过0.5mm的标准筛，取筛下的试样500g。
（2）制备土膏。
将所取的试样分别放在5个调土皿中，加入适当的蒸馏水制成含水率不同的土膏，盖上棉纱布或置于保鲜袋中，静置12个小时以上。
3.2装土入杯将制备好的试样充分搅拌均匀，分层装入试样杯中，用力压密，使空气逸出。
对于较干的试样应先充分揉搓，用调土刀使其密实的填入试样杯内。
填满后刮平表面。
3.3放锥入土（1）将仪器放置在平面工作台上，调整水平螺旋脚，使水泡聚中。
（2）将仪器的电源插头插好，打开电源开关，预热5分钟。
测量前用手轻轻托起锥体至限位处，此时显示屏上的数字为随机数，测量时会自动消除。
（3）将装好式样的试样杯放在联合测定仪的升降座上，在圆锥上涂抹一薄层凡士林，这时缓缓地向逆时针方向调节降旋纽，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按测量键。
土工实验指导书及报告测定土的液限和塑限（锥式仪法和搓条法）一、基本原理在界限含水率中，意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。
土的塑性指数是液限与塑限之差(Ip＝w L-w p)，是表示土的塑性强弱的指标。
对于液限的测定，我国广泛使用的是锥式液限仪，圆锥质量76g，锥角30°，距锥尖10mm 处刻有一环形线。
当锥在自重作用下沉入土中的深度恰为10mm时，则认为此时的含水率就为液限。
土的塑态与固态间的界限含水率称土的塑限。
塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹；处于固态时则很难搓成任意形状，若勉强为之，则土面要发生裂纹或断折等现象。
以这两种物理状态为待征，确定塑态和固态的界限。
也就是说，当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率，即为塑限。
此外，我国还采用圆锥式液塑限联合测定仪测定液限和塑限。
它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。
在直线上分别查得圆锥入土深度为17mm、l０mm和2mm时的相应含水率，即为碟式仪液限（等效）、锥式仪液限和塑限。
二、锥式液限仪测定液限（一）仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱；7、干燥器。
（二）操作步骤1、制备土样取天然含水率的土样50g捏碎过筛；若天然土样已风干，则取样80g研碎，并过0.5mm 筛；加蒸馏水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平上面，使之与杯缘齐平。
3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，并保持锥体垂直，使锥尖与试样面接触，轻轻松开手指，使锥体在其自重作用下沉入土中；注意，放锥要平稳避免产生冲击力。
