电网络分析

电力网络分析是电力系统分析的关键环节。

随着国民经济的不断提高，社会对电能质量的需求也越来越高。

电力系统分析的作用至关重要。

高等电力网络分析是通过归纳、总结、提升，抽象出电网分析中的共性问题，从更基础的层面来描述和解决电网分析问题。

此书把电力网络分为两部分来研究。

第一部分为基础篇，介绍电力网络分析的基本原理。

第二部分为应用篇，介绍潮流计算和故障分析。

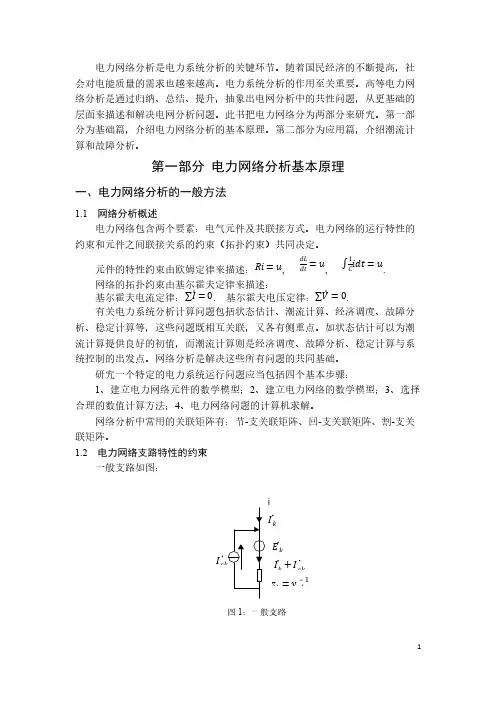

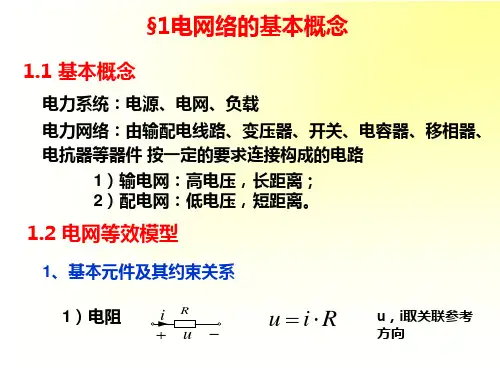

第一部分 电力网络分析基本原理一、电力网络分析的一般方法1.1 网络分析概述电力网络包含两个要素：电气元件及其联接方式。

电力网络的运行特性的约束和元件之间联接关系的约束（拓扑约束）共同决定。

元件的特性约束由欧姆定律来描述：, , .Ri =u dL dt=u ∫1C idt =u 网络的拓扑约束由基尔霍夫定律来描述：基尔霍夫电流定律：. 基尔霍夫电压定律：.∑I =0∑V =0有关电力系统分析计算问题包括状态估计、潮流计算、经济调度、故障分析、稳定计算等，这些问题既相互关联，又各有侧重点。

如状态估计可以为潮流计算提供良好的初值，而潮流计算则是经济调度、故障分析、稳定计算与系统控制的出发点。

网络分析是解决这些所有问题的共同基础。

研究一个特定的电力系统运行问题应当包括四个基本步骤：1、建立电力网络元件的数学模型；2、建立电力网络的数学模型；3、选择合理的数值计算方法；4、电力网络问题的计算机求解。

网络分析中常用的关联矩阵有：节-支关联矩阵、回-支关联矩阵、割-支关联矩阵。

1.2 电力网络支路特性的约束 一般支路如图：图1：一般支路元件的约束特性可用以下支路方程来表示：=或=V k+E k z k(I k+I sk)I k+I sk y k(V k+E k)把网络内所有支路方程集合在一起，引入电动势矢量和电流源矢量.E S,I S可以得到网络的支路方程=或=V b+E s z b(I b+I s)I b+I s y b(V b+E s)为原始导纳矩阵和原始阻抗矩阵，若网络内所有的支路间不存在互感，z b，y b是对角阵，对角线元素既是相应的支路阻抗和支路导纳；若存在互感则z b，y b在相应于互感支路相关的位置上存在非零非对角线元素。

电网络分析与综合课后答案在现代社会中，电子网络无疑是我们生活中不可或缺的一部分。

与此同时，电网络分析也成为了一个越来越重要的领域。

本文将探讨电网络分析的基本概念以及综合课后答案的重要性。

电网络分析是关于电学电路中的电气量、电路结构、电气特性及其相互关系的分析解决方法。

电网络由电气元件按一定的规则所组成。

在任何一个电网络分析中，我们都希望能够清楚地了解电路中各个元件之间的相互关系。

在电网络分析中，我们会用到许多基础概念。

其中一个重要的概念是欧姆定律，它指出电流与电压成正比。

此外，还有基尔霍夫定律，它是用来研究串联电路和并联电路的定律，它指出在一个闭合电路中，进入节点的总电流等于离开节点的总电流。

这些基础概念是电网络分析的基础，任何一个电网络问题都需要依靠这些概念来解决。

电网络分析在工程学，特别是电子工程学，是一个非常重要的领域。

电网络分析不仅可以帮助设计和修复电路，还可以帮助我们理解电信号如何在一个系统中流动，并且可以通过改变电路的结构或参数来实现特定的功能。

此外，电网络分析还可以用于优化电路，使其具有更好的性能，或者使用更少的元件来实现同样的功能。

对于学习电网络分析的学生来说，综合课后答案是非常重要的。

在综合课后答案中，我们可以通过对各种问题的解决方法进行分析，来加深对电网络分析的理解。

此外，在综合课后答案中，许多常见的电路问题都有相应的解决方法，学生们可以从中学到许多实用的技巧和方法。

综合课后答案还可以帮助学生纠正自己的错误。

在学习电网络分析的过程中，很容易犯一些小错误，如计算错误或错误的符号。

这些错误可能会导致答案完全不同。

在综合课后答案中，学生可以和正确答案进行比较，以找出自己的错误，并在下一次练习中避免这些错误。

不仅如此，综合课后答案还可以帮助学生提高他们的思考能力。

在解决电网络问题之前，学生需要仔细考虑问题，并选择适当的方法和技巧来解决问题。

这种思考过程可以帮助学生建立自己的思维模式，并促进他们的创造性思维能力。

励骏求职加油站电网络分析重点知识复习一、课程性质及学分“电网络理论”是电气工程类硕士研究生的学科基础课，3学分。

二、课程内容1 电网络概述1.1 电网络性质。

图论术语和定义1.2 树、割集1.3 图的矩阵表示*1.4 矩阵形式的基尔霍夫定律*2 网络矩阵方程2.1 复合支路法、修正节点法、撕裂法*#2.2 含零泛器网络的节点电压方程2.3 支路法3 多端和多端口网络3.1 多端口网络的参数3.2 含独立源多端口网络3.3 多端口网络的不定导纳矩阵* 4 网络的拓扑公式4.1 用节点导纳矩阵行列式表示开路参数4.2 无源网络入端阻抗、转移阻抗的拓扑公式* 4.3 Y参数的拓扑公式* 4.4 用补树阻抗积表示的拓扑公式* 4.5 不定导纳矩阵的伴随有向图*# 4.6 有源网络的拓扑公式*# 5 状态方程5.1 状态方程的系统编写法*5.2 多端口法5.3 差分形式的状态方程* #5.4 网络状态方程的解励骏求职加油站6 无源网络的策动点函数6.1 归一化与去归一化6.2 无源网络策动点函数、无源导抗函数的性质* #6.3 LC、RC、RL、RLC一端口网络7 传递函数的综合7.1 转移参数的性质、传输零点7.2 梯形RC网络、一臂多元件梯形RC网络*7.3 LC网络、单边带载LC网络、双边带载LC网络 8 逼近问题和灵敏度分析8.1 巴特沃思逼近*8.2 切比雪夫逼近、倒切比雪夫逼近8.3 椭圆函数8.4 贝塞尔-汤姆逊响应8.5 频率变换8.6 灵敏度分析*#9 单运放二次型有源滤波电路9.1 单运放二次型电路的基本结构9.2 Sallen-Key电路*9.3 RC-CR变换电路 9.4 正反馈结构的带通电路9.5 实现虚轴上的零点 9.6 负反馈低通滤波器、负反馈带通滤波器 9.7 全通滤波器 9.8 单运放二次型通用滤波器*10 直接实现法10.1 仿真电感模拟法10.2 频变负阻法10.3 梯形网络的跳耦模拟法*10.4 带通跳耦滤波器励骏求职加油站10.5 状态变量法10.6 入端导纳法*10.7 多运放双二节电路 11 现代电路理论分析方法介绍11.1 概述11.2 开关网络的分析 11.3 模拟电路故障诊断 11.4 人工神经网络电路 复习建议：大家根据这部分重点大纲内容，找到相关的章节去看，不但要掌握一些重点的概念，还要相关章节学会之后要尝试会做题，这部分题出计算题的可能性非常大。

高等电力网络分析.电力网络是一个复杂的系统，在实际应用中需要进行大量的分析和优化。

高等电力网络分析作为电力系统工程领域的一个重要研究方向，涉及诸多理论和技术。

在这篇文档中，我们将简要介绍电力网络的基本概念和特点，以及高等电力网络分析的基本方法和技术。

电力网络的基本概念和特点电力网络由多个发电厂、变电站、输电线路和配电网络连接而成，形成一个互相交互作用的复杂系统。

电力网络的特点包括：1.大规模性。

电力网络通常包含数百个或数千个节点，系统规模巨大，需要高效的算法和技术进行分析和优化。

2.多元化。

电力系统结构复杂，包括不同类型和功率的发电机、变电站和负载，需要针对不同特点进行分析和建模。

3.高度互连性。

电力网络中不同节点之间互相依存，相互作用紧密，一个节点的变化可能会导致整个系统的变化。

4.动态性。

电力系统的运行状态随时变化，需要进行实时监测和控制。

高等电力网络分析的基本方法和技术高等电力网络分析是对电力网络进行复杂分析和优化的一种技术。

下面我们将介绍一些常用的高等电力网络分析方法和技术：1.潮流计算。

潮流计算是电力系统分析中最基本、最重要的问题之一。

通过求解电网中各个节点的电压、电流、有功、无功等参数，判断各个设备的负荷能否正常运行。

潮流计算的方法主要有潮流方程法、牛拉法和戴孟法等。

2.稳态稳定分析。

稳态稳定分析是电力系统分析中的一项重要工作。

主要研究电力系统的稳定性问题，如安全裕度和暂态稳定等。

常用的稳态稳定分析方法包括等值模型法、直接分析法和瞬时定子反应机模型法等。

3.电力系统优化。

电力系统优化以如何在满足各种约束条件下，使得电力系统达到最优的目标为研究对象，包括计划运行优化、潮流优化和安全限制优化等。

常用的优化方法包括极端点法、基于线性规划的算法和遗传算法等。

4.智能电网技术。

智能电网是电力系统的一种新型形态，利用现代通信等技术实现智能化、高效化、安全化的智能化电网系统。

智能电网技术包括电力通信、数据管理和分布式智能等技术，可以提高电力系统的效率和可靠性。

#电网络分析与综合教学大纲##一、课程概述本课程旨在帮助学生理解电力系统的基本原理及其运行方式，同时介绍电力系统运行中的常见问题和解决方案，包括负荷流量管理、故障管理、电力质量管理等。

##二、课程目标###知识目标1.理解电力系统的基本原理和运行方式；2.通过电力系统的分析和综合，掌握电力系统的设计和管理； 3.了解电网安全管理的重要性，掌握相关知识和技能； 4.了解电力市场的基本概念和运作方式。

###能力目标1.学会使用电网分析软件进行电力系统分析和综合；2.掌握基本的故障诊断和管理方法； 3.具备电力系统设计和管理的能力； 4.具备应对电力市场变化的能力。

###情感目标1.提高学生对电力系统的认识和理解；2.增强学生的团队合作能力；3.培养学生的职业操守和道德素养；4.激发学生对电力事业的热情和兴趣。

##三、课程内容###第一章电力系统基础知识1.电路理论和分析方法；2.基本电力系统模型；3.三相电路分析。

###第二章电力系统分析1.电力系统综合和分析；2.电力网络分析；3.短路分析；4.稳态分析；5.暂态分析。

###第三章负荷流量管理1.负荷预测；2.负荷分布；3.负荷平衡；4.负荷控制。

###第四章故障管理1.故障预测和诊断；2.故障定位；3.故障恢复；4.故障分级。

###第五章电力质量管理1.电力质量的基本概念；2.电力质量的标准和限制；3.电力质量改善方法。

###第六章电力系统设计和管理1.电力系统规划和设计；2.电力系统运行和管理；3.电力系统优化和节能。

###第七章电力市场1.电力市场的基本概念和运作方式；2.电力市场的发展动态和趋势；3.电力市场的国际比较。

##四、参考资料1.《电力系统分析和综合》（第三版），作者：W.A.埃尔默；2.《电力系统工程设计与管理》，作者：张晓华、刘盖玉、马欣然等；3.《电力市场概论》，作者：张磊、赵晓东等。

##五、考核方式1.平时成绩占总成绩的30%；2.作业成绩占总成绩的40%；3.期末考试占总成绩的30%。

电网络分析简单题总结——仅供参考1、电网络的基本变量有哪些,这些基本变量各有什么样的重要性质,基本变量是电流i、电压u、电荷q、磁通, ,重要性质有电流的连续性、在位场情况下电位的单值性、电荷的守恒性、磁通的连续性2、什么叫动态相关的网络变量偶,什么叫动态无关的网络变量偶,在电网络的变量偶中～哪些是动态相关的网络变量偶,哪些是动态无关的网络变量偶, 在任一端子上～基本网络变量之间存在着不依赖于元件性质的关系的一对变量称为动态相关网络变量偶。

例如和～因(u,,)(i，q)kkkk,()()dtdqtkku(),i(),tt为:、。

kkdtdt不存在不依赖于元件N的预先规定的关系的二基本变量被称为动态无关变量。

例如、、、。

(u,i)(u,q)(i,,)(q,,)kkkkkkkk3、电网络中有哪几类网络元件,这些网络元件是如何定义的,它们的特性方程分别是怎样的,电网络中有四类网络元件～分别是电阻类元件、电容类元件、电感类元件、忆组类元件。

如果一个n端口元件的端口电压向量u和端口电流向量i之间的f(u(t),i(t),t),0代数成分关系为～则称该元件为n端口电阻元件～其R f(u(t),i(t),t),0特性方程为。

R,如果一个n端口元件的端口电流向量i和端口磁链向量之间的f(i(t),,(t),t),0代数成分关系为～则称该元件为n端口电感元件～其L 特性方程为。

f(i(t),,(t),t),0L如果一个n端口元件的端口电压向量u和端口电荷向量q之间的代数成分关系为～则称该元件为n端口电容元件～其f(u(t),q(t),t),0C特性方程为。

f(u(t),q(t),t),0C如果一个n端口元件的端口电荷向量q和端口磁链向量之间的,代数成分关系为～则称该元件为n端口忆组元件～其f(q(t),,(t),t),0L特性方程为。

f(q(t),,(t),t),0L4、什么是端口型线性网络,端口型线性网络与传统的线性网络之间有什么样的关系,若一个n端口网络的输入/输出关系由积分算子微分算子D确定～当D既具有齐次性又具有可加性时～此网络称为端口型线性网络。

1、电网络的基本变量有哪些？这些基本变量各有什么样的重要性质？基本变量是电流i 、电压u 、电荷q 、磁通φ；重要性质有电流的连续性、在位场情况下电位的单值性、电荷的守恒性、磁通的连续性2、什么叫动态相关的网络变量偶？什么叫动态无关的网络变量偶？在电网络的变量偶中，哪些是动态相关的网络变量偶？哪些是动态无关的网络变量偶？在任一端子上，基本网络变量之间存在着不依赖于元件性质的关系的一对变量称为动态相关网络变量偶。

例如),(k k u ψ和），（k k q i ，因为：dt t d t k )()(u k ψ=、dtt dq t k )()(i k =。

不存在不依赖于元件N 的预先规定的关系的二基本变量被称为动态无关变量。

例如),(k k i u 、),(k k q u 、),(k k i ψ、),(k k q ψ。

3、电网络中有哪几类网络元件？这些网络元件是如何定义的？它们的特性方程分别是怎样的？电网络中有四类网络元件，分别是电阻类元件、电容类元件、电感类元件、忆组类元件。

如果一个n 端口元件的端口电压向量u 和端口电流向量i 之间的代数成分关系为0)),(),((=t t i t u f R ，则称该元件为n 端口电阻元件，其特性方程为0)),(),((=t t i t u f R 。

如果一个n 端口元件的端口电流向量i 和端口磁链向量ψ之间的代数成分关系为0ψ，则称该元件为n端口电感元件，其tft it)((=),(),L特性方程为0ψ。

t if),tt(),((=)L如果一个n端口元件的端口电压向量u和端口电荷向量q之间的，则称该元件为n端口电容元件，其代数成分关系为0qtfut(),t()),(=C。

特性方程为0tquftt),)(=(),(C如果一个n端口元件的端口电荷向量q和端口磁链向量ψ之间的代数成分关系为0ψ，则称该元件为n端口忆组元件，其ttftq(=),(),)(L特性方程为0ψ。
