炉排炉和循环流化床锅炉生物质发电技术比较(初稿)

浅谈生物质能直燃发电站锅炉炉型和炉排随着全球可再生能源发展的推广和应用，生物质能逐渐成为了一个备受关注的话题。

生物质能是指从谷物、植物、树木等生物生长过程中的有机质中提取的能量，可以通过直燃发电站将其转换为电能。

在生物质能直燃发电站中，锅炉炉型和炉排是至关重要的组成部分。

在生物质能直燃发电站中，锅炉是最为重要的设备之一。

锅炉的选择直接影响了生物质能的利用效率和发电站的整体性能。

在锅炉炉型的选择上，需要从以下几个方面进行考虑。

1.锅炉的适用范围选择锅炉炉型的首要考虑因素是锅炉的适用范围。

不同的生物质能源需要不同类型的锅炉进行加工和燃烧。

例如，木质颗粒和花生壳可以使用循环流化床锅炉和炉膛式锅炉进行直接燃烧，而秸秆则需要先进行预处理后再使用其他类型的锅炉进行燃烧。

2.锅炉的燃烧效率锅炉的燃烧效率是指生物质能在燃烧过程中被充分利用的程度。

因此，在选择锅炉炉型时应该选择具有高效的燃烧系统和燃烧控制系统的锅炉。

这些系统可以提高生物质能的利用效率，减少废气排放和湿度控制等问题。

3.锅炉的维护成本在选择锅炉炉型时还需要考虑锅炉的维护成本。

维护成本是指燃烧器、炉壳、扇叶、控制系统等部件的维护和更换的费用。

因此，应选择具有良好的耐用性和低费用的锅炉。

炉排是锅炉的一个重要组成部分。

它通过加热生物质能运行中所需的水来生成蒸汽，从而维持生物质能直燃发电站发出电的运行。

1.炉排的工作原理炉排主要由一组对称的水平排列铸铁或钢板条构成，它们的间隔距离通常在20毫米至50毫米之间。

生物质能在炉排上燃烧，经过间歇式的燃烧，形成一层较稳定的火床。

当生物质能下降时，炉排上的新生物质能将取代原有的生物质能，形成不间断的燃烧。

2.炉排的类型炉排的类型通常分为固定式炉排和移动式炉排两种。

固定式炉排主要是指燃烧物通过固定的炉排上燃烧，其优点是结构简单、成本低、操作方便。

但固定式炉排的燃烧效率相对较低，难以适应不同种类的生物质能。

移动式炉排主要是指炉排会移动，不断地替换燃烧物的位置，从而充分利用生物质能的燃烧，提高燃烧效率。

生物质发电锅炉选型摘要：本文从燃料适应性、设备可靠性、运行经济性、环保特性、灰渣综合利用、工程造价及收益等方面对炉排炉和循环流化床锅炉进行了对比分析，为生物质锅炉选型提供参考。

关键词：炉排炉循环流化床锅炉0 引言影响生物质电厂运行性能的关键设备是锅炉，本文通过对国内多个生物质直燃发电厂、锅炉厂调研，进行技术经济对比和论证，对生物质锅炉进行选型分析。

1 生物质锅炉简介目前，生物质直燃锅炉分为两大类型，炉排炉（水冷振动炉排锅炉、联合炉排锅炉、悬浮燃烧炉排锅炉等）和循环流化床锅炉。

市场上商业运行的炉型主要有如下两种：1.1水冷振动炉排燃烧技术水冷振动炉排是国外纯然生物质燃料锅炉应用最多、技术最成熟的炉排，锅炉为单锅筒、膜式水冷壁、自然循环、平衡通风的锅炉。

锅炉本体布置前吊后支，在炉膛底部布置了水冷振动炉排。

秸秆平铺在炉排上形成一定厚度的燃料层，进行干燥、干馏、燃烧及还原过程。

空气（一次配风）从下部通过燃料层为燃烧提供氧气，燃料与二次配风在炉排上方的空间充分混合燃烧。

1.2循环流化床燃烧技术循环流化床锅炉采用循环流化床燃烧方式和高温分离循环返料的燃烧系统，该系统由炉膛、物料分离收集器和返料器三部分组成。

循环流化床锅炉燃料适应范围宽、适应性强，同时保证低污染物排放。

石灰石作为脱硫剂，被送入炉膛；炉内温维持在815℃-925℃之间，有利于热量被换热面吸收。

整个燃烧、循环过程具有以下特点：（1）燃料适用范围广——炉温基本低于所有燃料的灰分软化温度。

基于这一特征，炉膛的设计不受灰分特性的影响，锅炉能适应燃料的多样性。

石灰石是一种高效的脱硫剂石灰石是一种高效的脱硫剂，运行业绩证明石灰石炉内脱硫效率达到95%以上。

.（2）低NO排放——815℃-925℃的低炉温，以及空气的分层分阶段送入，X可以促成低NOX排放。

（3）燃烧效率高——固体燃料在炉膛的停留时间长，通过旋风分离器的收集循环回收和再燃烧，加上由于流化扰动作用使空气和燃料的充分接触，促成燃烧效率高，即使是难燃的劣质燃烧仍然适用。

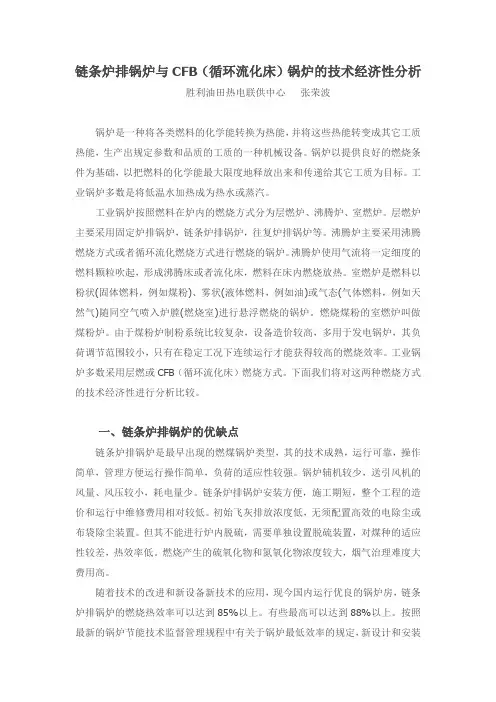

链条炉排锅炉与CFB（循环流化床）锅炉的技术经济性分析胜利油田热电联供中心张荣波锅炉是一种将各类燃料的化学能转换为热能，并将这些热能转变成其它工质热能，生产出规定参数和品质的工质的一种机械设备。

锅炉以提供良好的燃烧条件为基础，以把燃料的化学能最大限度地释放出来和传递给其它工质为目标。

工业锅炉多数是将低温水加热成为热水或蒸汽。

工业锅炉按照燃料在炉内的燃烧方式分为层燃炉、沸腾炉、室燃炉。

层燃炉主要采用固定炉排锅炉，链条炉排锅炉，往复炉排锅炉等。

沸腾炉主要采用沸腾燃烧方式或者循环流化燃烧方式进行燃烧的锅炉。

沸腾炉使用气流将一定细度的燃料颗粒吹起，形成沸腾床或者流化床，燃料在床内燃烧放热。

室燃炉是燃料以粉状(固体燃料，例如煤粉)、雾状(液体燃料，例如油)或气态(气体燃料，例如天然气)随同空气喷入炉膛(燃烧室)进行悬浮燃烧的锅炉。

燃烧煤粉的室燃炉叫做煤粉炉。

由于煤粉炉制粉系统比较复杂，设备造价较高，多用于发电锅炉，其负荷调节范围较小，只有在稳定工况下连续运行才能获得较高的燃烧效率。

工业锅炉多数采用层燃或CFB（循环流化床）燃烧方式。

下面我们将对这两种燃烧方式的技术经济性进行分析比较。

一、链条炉排锅炉的优缺点链条炉排锅炉是最早出现的燃煤锅炉类型，其的技术成熟，运行可靠，操作简单，管理方便运行操作简单，负荷的适应性较强。

锅炉辅机较少，送引风机的风量、风压较小，耗电量少。

链条炉排锅炉安装方便，施工期短，整个工程的造价和运行中维修费用相对较低。

初始飞灰排放浓度低，无须配置高效的电除尘或布袋除尘装置。

但其不能进行炉内脱硫，需要单独设置脱硫装置，对煤种的适应性较差，热效率低。

燃烧产生的硫氧化物和氮氧化物浓度较大，烟气治理难度大费用高。

随着技术的改进和新设备新技术的应用，现今国内运行优良的锅炉房，链条炉排锅炉的燃烧热效率可以达到85%以上。

有些最高可以达到88%以上。

按照最新的锅炉节能技术监督管理规程中有关于锅炉最低效率的规定，新设计和安装的35t/h燃用Ⅲ类烟煤的锅炉热效率目标值为88%最低值为80%。

浅谈生物质能直燃发电站锅炉炉型和炉排1. 引言1.1 介绍生物质能直燃发电站锅炉炉型和炉排的重要性生物质能直燃发电站锅炉炉型和炉排在生物质能发电过程中起着至关重要的作用。

炉型和炉排的选择直接影响着发电站的燃烧效率、环保程度和运行稳定性。

正确选择和设计炉型能够保证生物质能充分燃烧，释放出更多的能量，提高发电效率，降低能源浪费。

而不同的炉排种类和清洁维护方式则可以影响炉内排烟排灰的效率，减少对环境的污染，保证生物质能发电站的环保性能。

炉型和炉排选择对整个发电站的运行效率和环保效果都具有至关重要的影响。

正确选型和科学维护不仅可以提高生物质能利用率，还能降低对环境的影响，确保发电站的可持续运行和发展。

对生物质能直燃发电站锅炉炉型和炉排的重要性不容忽视。

2. 正文2.1 燃烧方式对炉型的要求燃烧方式对炉型的要求在生物质能直燃发电站锅炉设计中至关重要。

不同的燃烧方式需要不同的炉型来满足其要求。

一般来说，生物质能直燃发电站采用的燃烧方式主要包括颗粒燃烧、流化床燃烧和固定床燃烧。

这些不同的燃烧方式对炉型的要求也各有差异。

颗粒燃烧是将生物质颗粒直接投放到燃烧室中进行燃烧，因此需要具有较大的燃烧室和良好的颗粒燃烧效果。

炉型通常为循环流化床炉或链格炉，能够保证颗粒燃烧的高效率和稳定性。

流化床燃烧要求炉型具有良好的气流分布和堆床流态化效果，能够确保颗粒在气流中充分悬浮并实现高效燃烧。

固定床燃烧则需要炉型具有良好的燃烧室结构和燃烧控制系统，以确保生物质能充分燃烧并产生高温高压的蒸汽用于发电。

不同的燃烧方式对炉型的要求各不相同，但都需要确保炉型具有良好的燃烧效果和高效率，以提高生物质能直燃发电站的发电效率和环保性能。

在选择炉型时，需要综合考虑燃料类型、燃烧方式、发电需求等因素，以实现最佳的炉型选择。

2.2 常见的生物质能直燃发电站锅炉炉型常见的生物质能直燃发电站锅炉炉型多样，根据不同的燃料和功率要求，可以选择适合的炉型。

其中比较常见的炉型包括：1. 膜式炉：膜式炉是一种比较常见的生物质能直燃发电站锅炉炉型，其特点是燃料燃烧后在膜管内传递热量，具有较高的热效率和节能性能。

DOI：10.16661/ki.1672-3791.2019.34.053浅谈生物质能直燃发电站锅炉炉型和炉排王海波 刘海勇(山东电力建设第三工程公司 山东青岛 266100)摘 要：生物质能直燃发电技术相对成熟，已经在世界各国广泛使用。

生物质的燃料特性呈现多样化，不同的生物质燃料之间差异较大，在生物质电站锅炉炉型和炉排选择上有一定的适应性要求。

炉型和炉排的选择直接影响了电站的稳定性和经济性。

该文介绍并比较了生物质直燃锅炉的炉型和炉排，对生物质直燃发电站的设计具有一定的指导意义。

关键词：生物质发电 CFB 层燃炉 炉排中图分类号：TM621 文献标识码：A 文章编号：1672-3791(2019)12(a)-0053-022017年，中国生物质能发电量相当于2500万t标准煤，减少了二氧化碳排放量约6500万t；农林复合生物质发电技术，处理农业和林业废物约5400万t；垃圾焚烧发电站处理量了超过1亿吨城市生活垃圾。

到2020年底，生物质发电能力将达到1500万kW。

在生物质直燃电站的设计中，如何选择合适的炉型和炉排，来进一步提高燃料适用性、系统设备的经济性和稳定性等就显得尤为重要。

1 生物质发电技术介绍现代生物质能的直燃发电技术，首先由丹麦人于20世纪70年代研发。

自1990年以来，欧洲许多国家和美国都在大力发展生物质发电。

期间位于丹麦Rudkobing市2.3MW 的热电联产生物质电厂由Bioener公司设计安装，并于1990年进行运行调试。

自2003年以来，中国先后在晋州、单县和如东批准了3个秸秆发电示范项目。

计划到2020年，中国生物质发电总装机容量将要达到1500万kW，年发电量将要超过900亿kWh。

生物质燃料通常主要是农业和林业的废物，如稻草、锯末、甘蔗渣等。

生物质燃料种类繁多，不同的燃料的水分含量差别很大，通常具有挥发分较高、燃料容易点燃、燃尽时间短、热值低等特点。

常规生物质燃料与煤炭比较如表1所示。

浅谈生物质能直燃发电站锅炉炉型和炉排生物质能直燃发电站是一种利用农林废弃物、农作物秸秆和生活垃圾等生物质能源进行发电的设施。

锅炉和炉排是直燃发电站的核心部件之一，其工作稳定性和效果的好坏直接影响着发电站的运行效率和发电量。

锅炉炉型是指发电站所采用的锅炉的形式和结构。

常见的生物质能直燃发电站锅炉炉型有水火管式锅炉、循环流化床锅炉和链条锅炉等。

水火管式锅炉是一种能够将水加热为蒸汽的锅炉。

它的特点是结构简单、工作稳定、加热效果好。

水火管式锅炉在燃烧生物质燃料时，通过管道将烟气和水进行热交换，从而将水加热为蒸汽。

利用蒸汽驱动发电机发电。

水火管式锅炉适用于发电站规模较小的情况，因为其燃烧效率相对较低。

循环流化床锅炉是一种利用颗粒物进行燃烧的锅炉。

循环流化床锅炉通过将燃料和空气混合，并在床内产生流化状态，从而达到燃烧的目的。

循环流化床锅炉的燃烧效率较高，能够将废弃物中的热量充分利用。

而且，循环流化床锅炉对燃料的适应性强，可以适应不同种类的生物质能源。

循环流化床锅炉适用于发电站规模较大、对燃料要求较高的情况。

链条锅炉是一种利用链条将燃料输送到炉膛进行燃烧的锅炉。

链条锅炉的特点是操作简单，适用于发电站规模较小，燃料种类较少的情况。

由于链条锅炉的燃烧效率相对较低，排出的尾气中含有较高的烟尘浓度，因此对环境的污染较大。

除了锅炉炉型，生物质能直燃发电站还需要使用到炉排。

炉排是一种设备，用于在锅炉中将生物质燃料进行燃烧。

根据其结构和形式的不同，炉排可以分为固定炉排、移动炉排和循环炉排等。

固定炉排是一种将燃料固定在炉膛中进行燃烧的炉排。

固定炉排的特点是结构简单、操作稳定、适用于燃料种类单一的情况。

但是固定炉排的燃烧效率相对较低，且燃料的补充比较困难。

移动炉排是一种能够将燃料移动起来进行燃烧的炉排。

移动炉排的特点是燃烧效率较高，可适应各种种类的生物质燃料。

但是由于其结构复杂，操作和维护难度较大。

生物质能直燃发电站的锅炉炉型和炉排的选择需要根据发电站自身的规模、燃料种类和燃烧效率等因素进行综合考虑。

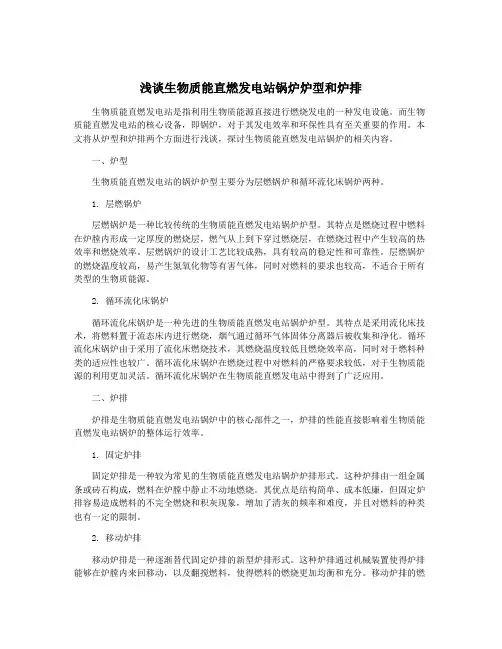

浅谈生物质能直燃发电站锅炉炉型和炉排生物质能直燃发电站是指利用生物质能源直接进行燃烧发电的一种发电设施。

而生物质能直燃发电站的核心设备，即锅炉，对于其发电效率和环保性具有至关重要的作用。

本文将从炉型和炉排两个方面进行浅谈，探讨生物质能直燃发电站锅炉的相关内容。

一、炉型生物质能直燃发电站的锅炉炉型主要分为层燃锅炉和循环流化床锅炉两种。

1. 层燃锅炉层燃锅炉是一种比较传统的生物质能直燃发电站锅炉炉型。

其特点是燃烧过程中燃料在炉膛内形成一定厚度的燃烧层，燃气从上到下穿过燃烧层，在燃烧过程中产生较高的热效率和燃烧效率。

层燃锅炉的设计工艺比较成熟，具有较高的稳定性和可靠性。

层燃锅炉的燃烧温度较高，易产生氮氧化物等有害气体，同时对燃料的要求也较高，不适合于所有类型的生物质能源。

2. 循环流化床锅炉循环流化床锅炉是一种先进的生物质能直燃发电站锅炉炉型。

其特点是采用流化床技术，将燃料置于流态床内进行燃烧，烟气通过循环气体固体分离器后被收集和净化。

循环流化床锅炉由于采用了流化床燃烧技术，其燃烧温度较低且燃烧效率高，同时对于燃料种类的适应性也较广。

循环流化床锅炉在燃烧过程中对燃料的严格要求较低，对于生物质能源的利用更加灵活。

循环流化床锅炉在生物质能直燃发电站中得到了广泛应用。

二、炉排炉排是生物质能直燃发电站锅炉中的核心部件之一，炉排的性能直接影响着生物质能直燃发电站锅炉的整体运行效率。

1. 固定炉排固定炉排是一种较为常见的生物质能直燃发电站锅炉炉排形式。

这种炉排由一组金属条或砖石构成，燃料在炉膛中静止不动地燃烧。

其优点是结构简单、成本低廉，但固定炉排容易造成燃料的不完全燃烧和积灰现象，增加了清灰的频率和难度，并且对燃料的种类也有一定的限制。

2. 移动炉排移动炉排是一种逐渐替代固定炉排的新型炉排形式。

这种炉排通过机械装置使得炉排能够在炉膛内来回移动，以及翻搅燃料，使得燃料的燃烧更加均衡和充分。

移动炉排的燃烧效率更高，减少了炉膛积灰的现象，同时对于燃料种类的适应性也更广。

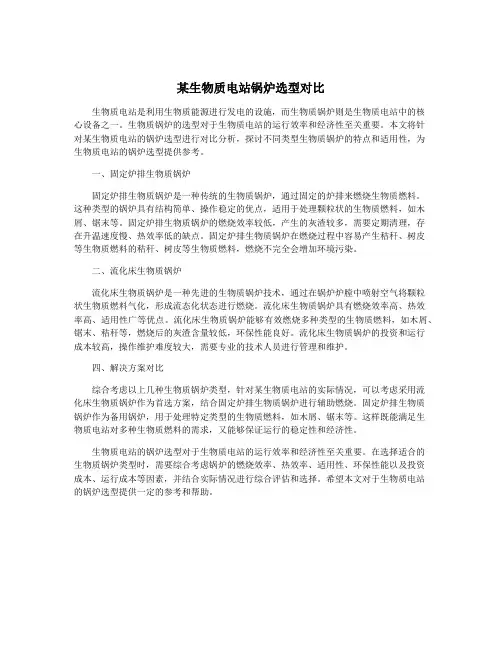

某生物质电站锅炉选型对比生物质电站是利用生物质能源进行发电的设施，而生物质锅炉则是生物质电站中的核心设备之一。

生物质锅炉的选型对于生物质电站的运行效率和经济性至关重要。

本文将针对某生物质电站的锅炉选型进行对比分析，探讨不同类型生物质锅炉的特点和适用性，为生物质电站的锅炉选型提供参考。

一、固定炉排生物质锅炉固定炉排生物质锅炉是一种传统的生物质锅炉，通过固定的炉排来燃烧生物质燃料。

这种类型的锅炉具有结构简单、操作稳定的优点，适用于处理颗粒状的生物质燃料，如木屑、锯末等。

固定炉排生物质锅炉的燃烧效率较低，产生的灰渣较多，需要定期清理，存在升温速度慢、热效率低的缺点。

固定炉排生物质锅炉在燃烧过程中容易产生秸秆、树皮等生物质燃料的秸秆、树皮等生物质燃料，燃烧不完全会增加环境污染。

二、流化床生物质锅炉流化床生物质锅炉是一种先进的生物质锅炉技术，通过在锅炉炉膛中喷射空气将颗粒状生物质燃料气化，形成流态化状态进行燃烧。

流化床生物质锅炉具有燃烧效率高、热效率高、适用性广等优点。

流化床生物质锅炉能够有效燃烧多种类型的生物质燃料，如木屑、锯末、秸秆等，燃烧后的灰渣含量较低，环保性能良好。

流化床生物质锅炉的投资和运行成本较高，操作维护难度较大，需要专业的技术人员进行管理和维护。

四、解决方案对比综合考虑以上几种生物质锅炉类型，针对某生物质电站的实际情况，可以考虑采用流化床生物质锅炉作为首选方案，结合固定炉排生物质锅炉进行辅助燃烧。

固定炉排生物质锅炉作为备用锅炉，用于处理特定类型的生物质燃料，如木屑、锯末等。

这样既能满足生物质电站对多种生物质燃料的需求，又能够保证运行的稳定性和经济性。

生物质电站的锅炉选型对于生物质电站的运行效率和经济性至关重要。

在选择适合的生物质锅炉类型时，需要综合考虑锅炉的燃烧效率、热效率、适用性、环保性能以及投资成本、运行成本等因素，并结合实际情况进行综合评估和选择。

希望本文对于生物质电站的锅炉选型提供一定的参考和帮助。

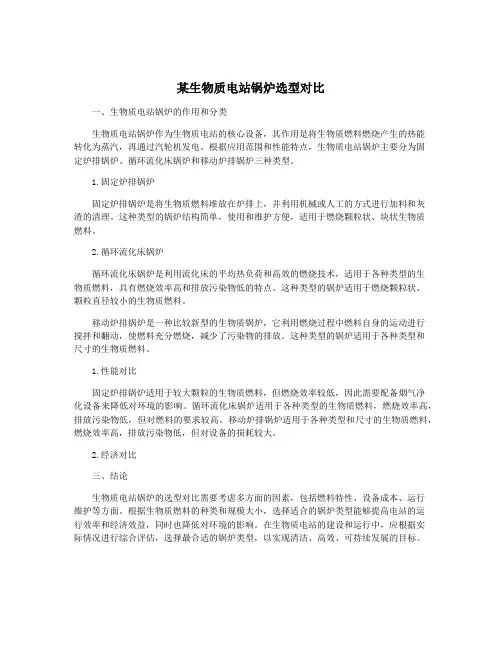

某生物质电站锅炉选型对比一、生物质电站锅炉的作用和分类生物质电站锅炉作为生物质电站的核心设备，其作用是将生物质燃料燃烧产生的热能转化为蒸汽，再通过汽轮机发电。

根据应用范围和性能特点，生物质电站锅炉主要分为固定炉排锅炉、循环流化床锅炉和移动炉排锅炉三种类型。

1.固定炉排锅炉固定炉排锅炉是将生物质燃料堆放在炉排上，并利用机械或人工的方式进行加料和灰渣的清理。

这种类型的锅炉结构简单，使用和维护方便，适用于燃烧颗粒状、块状生物质燃料。

2.循环流化床锅炉循环流化床锅炉是利用流化床的平均热负荷和高效的燃烧技术，适用于各种类型的生物质燃料，具有燃烧效率高和排放污染物低的特点。

这种类型的锅炉适用于燃烧颗粒状、颗粒直径较小的生物质燃料。

移动炉排锅炉是一种比较新型的生物质锅炉，它利用燃烧过程中燃料自身的运动进行搅拌和翻动，使燃料充分燃烧，减少了污染物的排放。

这种类型的锅炉适用于各种类型和尺寸的生物质燃料。

1.性能对比固定炉排锅炉适用于较大颗粒的生物质燃料，但燃烧效率较低，因此需要配备烟气净化设备来降低对环境的影响。

循环流化床锅炉适用于各种类型的生物质燃料，燃烧效率高，排放污染物低，但对燃料的要求较高。

移动炉排锅炉适用于各种类型和尺寸的生物质燃料，燃烧效率高，排放污染物低，但对设备的损耗较大。

2.经济对比三、结论生物质电站锅炉的选型对比需要考虑多方面的因素，包括燃料特性、设备成本、运行维护等方面。

根据生物质燃料的种类和规模大小，选择适合的锅炉类型能够提高电站的运行效率和经济效益，同时也降低对环境的影响。

在生物质电站的建设和运行中，应根据实际情况进行综合评估，选择最合适的锅炉类型，以实现清洁、高效、可持续发展的目标。

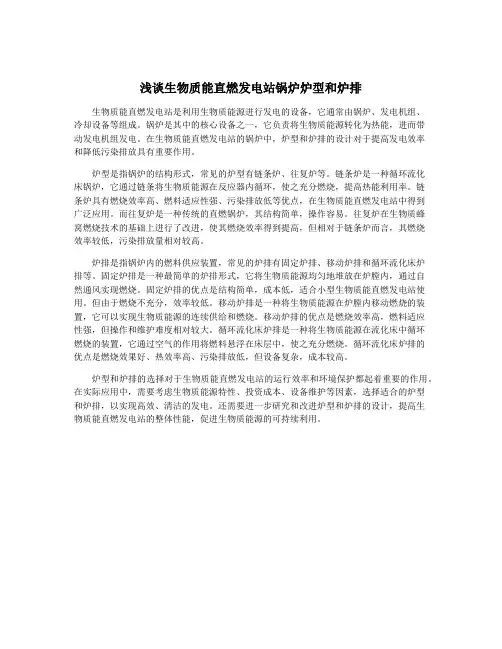

浅谈生物质能直燃发电站锅炉炉型和炉排生物质能直燃发电站是利用生物质能源进行发电的设备，它通常由锅炉、发电机组、冷却设备等组成。

锅炉是其中的核心设备之一，它负责将生物质能源转化为热能，进而带动发电机组发电。

在生物质能直燃发电站的锅炉中，炉型和炉排的设计对于提高发电效率和降低污染排放具有重要作用。

炉型是指锅炉的结构形式，常见的炉型有链条炉、往复炉等。

链条炉是一种循环流化床锅炉，它通过链条将生物质能源在反应器内循环，使之充分燃烧，提高热能利用率。

链条炉具有燃烧效率高、燃料适应性强、污染排放低等优点，在生物质能直燃发电站中得到广泛应用。

而往复炉是一种传统的直燃锅炉，其结构简单，操作容易。

往复炉在生物质蜂窝燃烧技术的基础上进行了改进，使其燃烧效率得到提高，但相对于链条炉而言，其燃烧效率较低，污染排放量相对较高。

炉排是指锅炉内的燃料供应装置，常见的炉排有固定炉排、移动炉排和循环流化床炉排等。

固定炉排是一种最简单的炉排形式，它将生物质能源均匀地堆放在炉膛内，通过自然通风实现燃烧。

固定炉排的优点是结构简单，成本低，适合小型生物质能直燃发电站使用。

但由于燃烧不充分，效率较低。

移动炉排是一种将生物质能源在炉膛内移动燃烧的装置，它可以实现生物质能源的连续供给和燃烧。

移动炉排的优点是燃烧效率高，燃料适应性强，但操作和维护难度相对较大。

循环流化床炉排是一种将生物质能源在流化床中循环燃烧的装置，它通过空气的作用将燃料悬浮在床层中，使之充分燃烧。

循环流化床炉排的优点是燃烧效果好、热效率高、污染排放低，但设备复杂，成本较高。

炉型和炉排的选择对于生物质能直燃发电站的运行效率和环境保护都起着重要的作用。

在实际应用中，需要考虑生物质能源特性、投资成本、设备维护等因素，选择适合的炉型和炉排，以实现高效、清洁的发电。

还需要进一步研究和改进炉型和炉排的设计，提高生物质能直燃发电站的整体性能，促进生物质能源的可持续利用。
