电压互感器的功能特点

电流互感器电压互感器的作用
电流互感器的作用：
1、将很大的一次电流转变为标准的5A。

2、为测量装置和继电保护的线圈提供电流。

3、对一次设备和二次设备进行隔离。

电流互感器的工作原理和测量精度
电流互感器的特点：
1，一次绕组串联在电路中，并且匝数很少，所以一次绕组中的电流完全取决与被测电路的负荷电流，而与二次电流的大小无关。

2，电流互感器二次绕组所接仪表的电流线圈阻抗很小，所以在正常的情况下，电流互感器在近乎短路的状态下运行。

电流互感器使用注意事项;
1,为了安全起见，电流互感器的二次侧必须可靠接地，以防由于绝缘破裂后，一次侧高压传到二次侧，发生人身事故：
2，一次侧串联在电路中，二次侧的继电器或者测量仪表串联。

3，接线时候要注意极性，电流互感器一二次侧的极性端子，都用字母表示极性
4，电流互感器的二次侧绝对不允许开路。

电压互感器的作用
1，把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

2，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器的工作原理和测量精度
电压互感器使用注意事项：
1，为了安全起见，电压互感器的二次侧必须要可靠接地！防止高压窜如二次侧危害人身及设备安全。

2，接线时候要注意一二次侧的接线端子的极性，以保证测量的准确性。

3，一次侧需并联在电路中，通常电压互感器的一二侧都应装熔断
器作短路保护。

4，电压互感器二次侧不允许短路，否则会产生很大的短路电流（需要加装熔断器作短路保护）！。

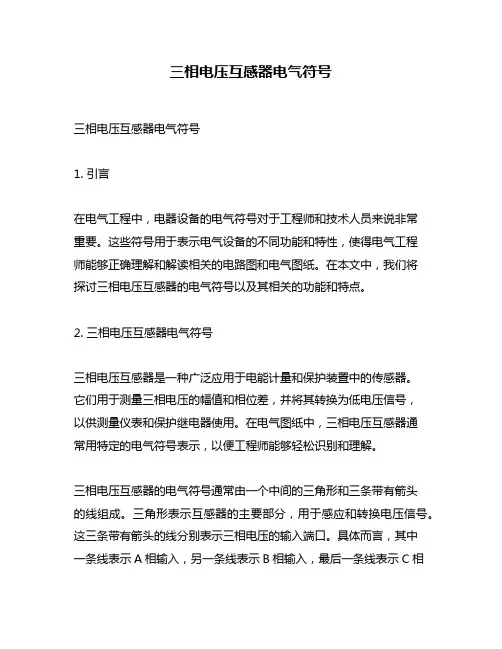

三相电压互感器电气符号三相电压互感器电气符号1. 引言在电气工程中，电器设备的电气符号对于工程师和技术人员来说非常重要。

这些符号用于表示电气设备的不同功能和特性，使得电气工程师能够正确理解和解读相关的电路图和电气图纸。

在本文中，我们将探讨三相电压互感器的电气符号以及其相关的功能和特点。

2. 三相电压互感器电气符号三相电压互感器是一种广泛应用于电能计量和保护装置中的传感器。

它们用于测量三相电压的幅值和相位差，并将其转换为低电压信号，以供测量仪表和保护继电器使用。

在电气图纸中，三相电压互感器通常用特定的电气符号表示，以便工程师能够轻松识别和理解。

三相电压互感器的电气符号通常由一个中间的三角形和三条带有箭头的线组成。

三角形表示互感器的主要部分，用于感应和转换电压信号。

这三条带有箭头的线分别表示三相电压的输入端口。

具体而言，其中一条线表示A相输入，另一条线表示B相输入，最后一条线表示C相输入。

这种特定的电气符号可帮助工程师正确连接三相电源和测量或保护设备。

3. 三相电压互感器的功能和特点三相电压互感器作为电气测量和保护装置中的重要组成部分，具有以下功能和特点：3.1 电压测量：三相电压互感器用于准确测量三相电压的幅值和相位差。

通过正确连接电压互感器和测量仪表，工程师能够获得关键的电压参数，以便进行电气系统分析和故障排除。

3.2 协调保护：三相电压互感器在电力系统中的保护装置中起着重要作用。

通过监测和测量三相电压的变化，电压互感器可以帮助保护继电器正确响应电力系统中的故障和异常状况。

这对于保护电气设备和人员的安全至关重要。

3.3 相序判断：三相电压互感器还可以帮助确定电力系统中三相电压的相序。

正确的相序对于电力系统的正常运行非常重要，因为错误的相序可能会导致设备损坏或故障。

4. 个人观点和理解三相电压互感器作为电气测量和保护装置中的核心组件，发挥着至关重要的作用。

通过准确测量和转换三相电压信号，它们提供了关键的数据和信息，对于电气工程师和技术人员来说是不可或缺的。

电压互感器的作用与用途电压互感器的作用与用途电压互感器的作用是:把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。

精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。

电压互感器和变压器很相象，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。

要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。

这样不仅会给仪表制作带来很大的困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压。

那是不可能的，而且也是绝对不允许的。

如果在线路上接入电压互感器变换电压，那么就可以把线路上的低压和高压电压，按相应的比例，统一变换为一种或几种低压电压，只要用一种或几种电压规格的仪表和继电器，例如通用的电压为100V的仪表，就可以通过电压互感器，测量和监视线路上的电压。

电压互感器的作用电压互感器实质上是一台降压变压器，将高电压转换成一定值的低电压以供测量等使用2011-6-23 22:06 raymand11|六级为计量、测量、保护设备提供电压信号2011-6-24 04:03 越策越神|四级电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

简单的说就是“检测元件”。

电压互感器原理电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

2011-9-16 13:29 鑫华福电力|八级电压互感器的分类（1）按安装地点可分为户内式和户外式。

35kV及以下多制成户内式；35kV以上则制成户外式。

（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。

（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。

（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。

高压低压配电柜的电压互感器有什么作用电压互感器是一种常见的电力变电设备，广泛用于高压低压配电柜中。

它起着非常重要的作用，能够实现电力变压、电力计量、电力保护等功能。

本文将详细介绍高压低压配电柜的电压互感器的作用，以及其在电力系统中的应用。

一、什么是电压互感器电压互感器是一种用来将高电压转换成低电压，以便测量或保护装置使用的装置。

它是电力系统中必不可少的设备之一，通过电磁感应原理，将高压一侧的电压变换成低压输出。

二、电压互感器的作用1. 电力测量电压互感器在电力系统中起着电力测量的作用。

它能够将高压电网的电压转换成符合低压电表测量范围的低电压，以便进行准确的电能计量。

通过电压互感器的测量，我们可以了解到电力系统中的电压水平，为电力供需的平衡、电网运行和电能计费提供参考依据。

2. 电力保护电压互感器在电力系统中担负着电力保护的重要任务。

当高压电网发生故障时，电压互感器能够及时感知到并传递给保护装置，保护装置进而采取措施，切断故障部分，确保电网的安全运行。

电压互感器的保护功能对于预防和减少电力系统中的故障以及保护设备的安全非常关键。

3. 电力监测与调控电压互感器可以用于电力监测与调控。

通过对电压互感器的监测，可以实时了解电力系统中的电压波动情况，包括过高、过低、过载等异常情况。

根据监测结果，电力系统可以及时调整电力输出，确保电网的稳定运行。

4. 电力质量分析电压互感器还可以用于电力质量分析。

通过对电压互感器输出电压的采集和分析，可以了解电力系统中的电压波形、电流波形等参数。

这对于发现电力系统中的潜在问题、调整电力质量，提高电力供应的可靠性和稳定性具有重要意义。

三、电压互感器在电力系统中的应用电压互感器在电力系统中应用广泛。

它通常用于变电站、配电柜等场所，用于测量和保护系统中的电压。

在变电站中，电压互感器用于测量变电站内部各个电压等级的电压，以及传递给保护装置进行故障检测和保护动作。

在配电柜中，电压互感器用于测量配电柜内部的电压，以便及时发现电力异常，保护电器设备的安全运行。

电压互感器和电流互感器的工作特点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电压互感器测量电路电压。

电流互感器测量电路电流。

两者都基于互感原理。

电磁式电压互感器与电容式电压互感器的区别XXX大唐（赤峰）新能源有限公司 XX风电场XX风场35kV母线采用的是电磁式电压互感器，220kV母线采用的是电容式电压互感器，现就电压互感器的选取分析电磁式电压互感器与电容式电压互感器的区别及特点。

电磁式电压互感器，它与电力变压器相似。

电磁式电压互感器工作原理的特点是：电磁式电压互感器的一次绕组直接并联于一次回路中，一次绕组上的电压取决于一次回路上的电压，二次绕组与一次绕组无电的耦合，是通过磁耦合。

二次绕组通常接的是一些仪表、仪器及保护装置容量一般均在几十至几百伏安，所以负载很小，而且是恒定的，所以电压互感器的一次侧可视为一个电压源，基本不受二次负载的影响。

正常运行时，电压互感器二次侧由于负载较小，基本处于开路状态，电压互感器二次电压基本等于二次侧感应电动势取决于一次系统电压。

电磁式电压互感器的分类方式很多，根据绝缘介质可分为干式和油式；根据相数的不同可分为单相、三相两种；根据绕组的多少可分为双绕组、三绕组、四绕组三种；按其运行承受的电压不同，可分为半绝缘和全绝缘电压互感器等等。

在实际应用中一般使用单相三绕组或四绕组的最多。

东山风场35kV母线电压互感器采用的为单相浇注绝缘的电磁式电压互感器，电磁式电压互感器的励磁特性为非线性特性，在35kV的电力系统中性点偏移、瞬间电弧接地或进行倒闸操作的激发下，都可能与电力系统分布的电容形成铁磁谐振，因此，东山风场所采用的电磁式电压互感器都采用了消谐措施。

随着电力系统输电电压的增高，电磁式电压互感器的体积越来越大，成本随之增高，因此220kV 电压等级宜采用电容式电压互感器。

根据这一要求，东山风场220kV 母线电压互感器采用的是电容式电压互感器。

电容式的全称为电容分压式电压互感器，工作原理如图１。

在被测二次回路与大地间接有电容组，电容组由C1和C2组成，其中C2两端并接电压互感器二次负荷Z2，L为补偿电抗器，当电压互感器空载运行时U2=U0=C1×U1/(C1+C2)=ηTV U1。

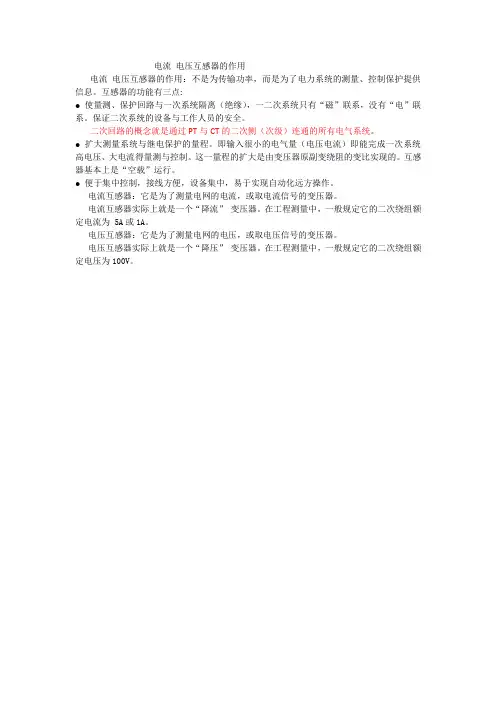

电流电压互感器的作用
电流电压互感器的作用：不是为传输功率，而是为了电力系统的测量、控制保护提供信息。

互感器的功能有三点:
●使量测、保护回路与一次系统隔离（绝缘），一二次系统只有“磁”联系，没有“电”联系。

保证二次系统的设备与工作人员的安全。

二次回路的概念就是通过PT与CT的二次侧（次级）连通的所有电气系统。

●扩大测量系统与继电保护的量程。

即输入很小的电气量（电压电流）即能完成一次系统高电压、大电流得量测与控制。

这一量程的扩大是由变压器原副变绕阻的变比实现的。

互感器基本上是“空载”运行。

●便于集中控制，接线方便，设备集中，易于实现自动化远方操作。

电流互感器：它是为了测量电网的电流，或取电流信号的变压器。

电流互感器实际上就是一个“降流”变压器。

在工程测量中，一般规定它的二次绕组额定电流为 5A或1A。

电压互感器：它是为了测量电网的电压，或取电压信号的变压器。

电压互感器实际上就是一个“降压”变压器。

在工程测量中，一般规定它的二次绕组额定电压为100V。

电压互感器的类型及其作用 - 互感器电压互感器是非经常见的电气设备，其作用是将高电压按比例关系变换成100V或更低等级的标准二次电压，供爱护、计量、仪表装置使用。

电压互感器种类繁多，不同的应用场合应用不同的电压互感器，按不同分类规章电压互感器分类也不同。

本文从不同角度介绍电压互感器的类型及其作用。

一、电压互感器安装地点分类按安装地点可分为户内式和户外式。

35kV及以下多制成户内式;35kV以上则制成户外式。

二、电压互感器按相数分类按相数可分为单相和三相式。

单相电压互感器，一般在35KV及以上电压等级接受。

三相电压互感器，一般在35KV及以下电压等级接受。

三、电压互感器按绕组分类按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组帮助二次侧，供接地爱护用。

四、电压互感器按绝缘方式分类按绝缘方式可分为干式、浇注式、油浸式和充气式。

干式电压互感器。

由一般绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。

浇注绝缘电压互感器。

由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。

油浸式电压互感器。

由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。

气体绝缘电压互感器。

由气体作主绝缘，多用在超高压、特高压。

五、电压互感器按工作原理分类按工作原理划分，还可分为电磁式电压互感器、电容式电压互感器和电子式电压互感器。

电磁式电压互感器。

依据电磁感应原理变换电压，原理与基本结构和变压器完全相像，我国多在220KV及以下电压等级接受。

电容式电压互感器。

由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。

电子式电压互感器。

通过光电变换原理以实现电压变换，近年来才开头使用。

六、电压互感器按用途分类电压互感器按用途可以分为测量用和爱护用两类。

电压互感器结构及原理基础知识讲解目录一、电压互感器概述 (2)1.1 电压互感器的定义与分类 (3)1.2 电压互感器的应用领域 (3)二、电压互感器的结构组成 (4)2.1 电压互感器的一次侧 (5)2.2 电压互感器的二次侧 (6)2.3 电压互感器的关键部件 (7)三、电压互感器的基本原理 (8)3.1 电磁感应原理 (9)3.2 一次侧和二次侧的电气连接 (10)3.3 电压变换原理 (12)四、电压互感器的性能参数 (13)4.1 额定值及测量范围 (14)4.2 准确等级 (15)4.3 绝缘水平 (16)4.4 阻抗匹配 (17)五、电压互感器的安装与使用 (18)5.1 安装前的准备工作 (19)5.2 安装方法与步骤 (20)5.3 使用注意事项 (21)5.4 维护与检修 (22)六、电压互感器的发展趋势与应用前景 (23)6.1 新技术在电压互感器上的应用 (25)6.2 电压互感器在智能电网中的应用 (26)6.3 电压互感器在未来能源领域的发展前景 (27)一、电压互感器概述电压互感器(Voltage Transformer,简称VT)是一种用于测量和保护电力系统中高电压侧的电气设备。

它的主要功能是将高电压信号降低到适合仪表、继电器等设备使用的低电压信号，同时保证在系统故障时能够提供可靠的保护。

电压互感器广泛应用于电力系统的测量、监控、保护和控制等领域，对于确保电力系统的安全稳定运行具有重要意义。

电压互感器的工作原理基于电磁感应定律，即当两个线圈以一定的比例绕在一起时，它们之间会产生磁通量的变化，从而在另一个线圈中产生感应电动势。

电压互感器的一次线圈接在高压侧，二次线圈接在低压侧或仪表上。

当高压侧发生电压变化时，一次线圈中的磁通量也会随之变化，从而在二次线圈中产生相应的感应电动势，使低压侧的电压发生变化，实现高电压与低电压之间的变换。

电压互感器的种类繁多，根据一次侧和二次侧的绕组数量、结构形式以及使用环境等因素的不同，可以分为单相、三相、交直流等多种类型。
