数码涡旋多联机的安装

多联机安装规程工程图纸绘制规范的工程图纸在安装多联机组前期准备工作中是非常重要的。

它起着整个安装施工过程中指导性文件的作用，工程图纸的错误容易造成工期延长或返工等，容易引起客户投诉，结果是费时、费力、费钱，所以要求各工程单位非常重视绘制规范的工程图纸。

绘制规范的工程图纸的工作从两方面做：第一、绘制工程图纸的工程师必须熟悉多联机组的性能及其安装要求，数码多联机组的性能参数请认真参阅本文第一篇产品介绍。

第二、如何绘制规范的工程图纸,下面进行详细说明。

A． 1.1熟悉多联机组的性能及其安装要求B． 1.1.1 机组外形尺寸和室内机配管尺寸在选择机组的安装位臵时特别注意机组的外形尺寸，避免安装在不合适的位臵。

在做室外机地面基础时，请注意室外机地脚螺钉孔位尺寸，多台室外机放在一起时，室外机之间的间距必须大于100毫米。

绘制制冷系统管路图特别注意机组的连接管尺寸，避免采购错误管径的铜管。

各机型的外形尺寸、连接管尺寸和室外机地脚螺钉孔位尺寸参阅下表1-1，表1-2：C． 1.1.2 连接管管材的选择在绘制制冷系统管路图时，在图纸中必须提出对连接管的要求，这样施工单位可以采购合适的连接管。

约克数码涡旋多联机组的连接管要求如下：（1）连接管管材为紫铜TP2M，满足GB/T17791-1999《空调与制冷用无缝铜管》的要求。

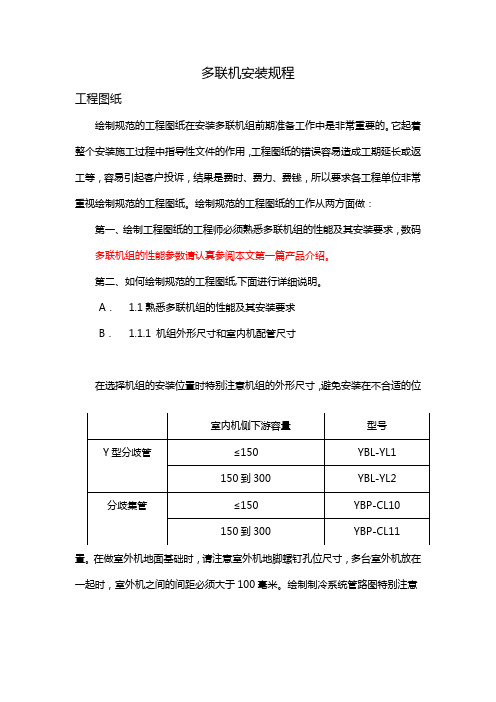

（2）、铜管壁厚要求:表1—3：单位：mmD． 1.1.3分歧管规格和分歧管之间连接管管径的选择表1—4：分歧管选择原则：①当室内机下游的容量超过150时，选用YBL-YL2或YBP-CL11。

②当室内机下游的容量小于150时，选用YBL-YL1或YBP-CL10。

请绘制工程图纸的工程师参照此原则的基础上，再根据分歧管图纸的实际尺寸进行分歧管的选择。

分歧管之间连接管尺寸根据下游所接室内机容量选定。

在超过室外机容量时，以室外机容量为准。

E． 1.1.4连接管允许长度和落差制冷剂管允许长度/高度差请绘制工程图纸的工程师在确定室外机和室内机的安装位臵时注意连接管允许的长度和高度差。

多联机安装图⽂教程，⼀看就懂！⼀、现场材料堆放材料堆放应整齐有序，两端必须封⼝，确保清洁。

铜管应放置在通风⼲燥，离地⾯300MM以上的架⼦上⼆、室外机安装1、室外机安装位置选取空调室外机离墙必须⼀⽶以上，保证散热，并且有⾜够维修空间2、基础制作基础必须参照设备的安装尺⼨制作且有⾜够的承载能⼒，基础必须要⽔平3、室外机就位吊机室外机时，要保持机器⽔平，机⾝与吊绳接触部位应加软垫以免磨损或刮花机器室外机在与基础接触的安装孔和受⼒点处垫上减震垫，⽤螺母固定三、室内机安装1、吊码制作和选⽤根据室内机吊装⾼度和楼⾯⾼度确定吊杆长度后切料2、室内机安装采⽤红外线定位仪确定室内机吊杆安装位置，并做好记号，⽤电钻打孔室内机吊装位置应确保空调冷凝⽔能排出，风管安装⽅便且送风顺畅必须采⽤全螺纹吊杆，并⽤双螺母固定室内机，确保机器吊挂牢固室内机吊好后，⼀定要调⽔平节流部件安装时必须垂直向上⽔平安装，禁⽌倾斜、倒置，并且连接时注意连接⽅向室内机包裹防尘罩，防⽌⼤量灰尘进⼊机器内部，影响机器运⾏效果保证室内机周围有⾜够的安装和维修空间，合理的送回风⽓流组织四、冷媒管施⼯1、⽀架安装架距离不宜过⼤，安装好的⽀架必须排列整齐2、冷媒配管敷设安装⽤割⼑切割相应规格长度的铜管将端⼝处的⽑刺、管内的铜管屑处理⼲净3、冷媒管保护配管如不能及时与内外机相连，必须封⼝，防⽌灰尘、⽔分等侵⼊；配管穿墙时需加套管及时做封⼝保护4、分歧管安装分歧管不能⽤三通代替，只能⽔平或垂直安装。

铜管转弯处与相邻分歧管间的⽔平直管段≥1M；相邻两分歧管间的⽔平只管段距离≥1M；分歧管后连接室内机的⽔平直管段距离≥0.5M 5、胀管连接铜管径冷媒管连接，必须采⽤胀管⽅式，禁⽌⽤扩喇叭⼝⽅式连接6、扩喇叭⼝⽤扩⼝器扩喇叭⼝，管⼝应平整⽆⽑刺，喇叭⼝应⽆变形和裂纹螺母连接，必须采⽤两个活动扳⼿进⾏操作7、冷媒管充氮焊接为确保施⼯安全，氮⽓瓶需连接减压阀，焊接时氮⽓压⼒控制在0.2-0.3KGF/CM2确定氮⽓路径，将氮⽓管插⼊到要实施焊接的冷媒管⼊⼝处并封⼝，打开氮⽓瓶阀门，通过减压阀调节好氮⽓的⽓流⼤⼩，最后实施焊接8、冷媒管⽓密性试验将⽓液管连到⼀起，引出⼀接管压⼒表，且将此接⼝封焊好。

多联机安装规范多联机施⼯规范2009.08⽬录⼀．多联机室外机施⼯要求⼆．多联机室内机施⼯要求三．多联机冷媒管路施⼯要求四．空调风管施⼯要求五．空调冷凝⽔管施⼯要求六．空调电⽓施⼯要求七．多联机防腐与保温施⼯要求⼋．多联机系统调试要求⼀．室外机基础1．室外机基础最好采⽤混凝⼟基础，也可以采⽤型钢基础，采⽤型钢基础要做好防腐⼯作。

2．基础⾼度要考虑到雪埋深度、排⽔、保温层厚度等，⼀般应⾼出地⾯150-200毫⽶。

3．基础表⾯应⽔平，承重不低于机组重量的四倍以上。

4．基础四周应留有排⽔沟，以利于室外机化霜⽔的排放。

5．室外机基础设在屋顶时应协调⼟建⽅作好防⽔⼯作。

⼆．室外机安装位置选择1．安装位置应⾜以承受外机的重量和振动，特别是外机集中放置时，要考虑到其运转时产⽣振动对建筑结构产⽣的影响。

2．机组噪声和振动不会对居民和环境造成影响。

3．机组周围应尽量满⾜进风、出风需要，通风顺畅，散热良好，机组上⽅2⽶内不应有障碍物，否则应加设导风管。

4．机组周围应留有0.5⽶以上的维修空间，四周障碍物⾼度不得超过800毫⽶。

5．机组周围没有易燃、易爆及腐蚀性⽓体；没有热源及排油烟⼝；⽆⾼压线、变压器、发射塔等电磁⼲扰源。

三．室外机安装1．机组吊装运输时应保持直⽴，不得倾倒，否则会导致机组损坏。

2．机组开箱检查是否有漏油和损伤现象，检查随机附件和技术资料是否齐全并交专⼈保管。

3．室外机应摆放整齐，⾯板朝向⼀致。

4．机组与基础之间加10毫⽶厚的减振橡胶，机组与基础⽤螺栓固定。

5．同⼀⾏外机间距在20毫⽶以上，施⼯现场条件允许，考虑到散热效果和检修⽅便可适当增⼤到200毫⽶。

两⾏外机间应留有1000毫⽶以上的维修空间。

6．外机与冷媒管焊接时，对机组截⽌阀采取冷却措施，防⽌焊接的⾼温损坏阀体内的密封材料。

7．机组上⽅2⽶内有障碍物时，加装导风管将排风引出。

8．室外机原则上不允许安装在有百叶窗封闭的空间内，若必须安装的话，则叶⽚间距应⼤于30毫⽶以上，百叶倾斜⾓在0—15度内，且尽量加⼤百叶窗的⾯积。

多联机安装施工方案
一、概述
多联机作为家用空调系统的一种形式，能够实现一个室外机连接多个室内机的
供暖与制冷功能。

本文将介绍多联机安装的施工方案，包括准备工作、安装步骤和验收标准。

二、准备工作
1.确定安装位置：根据用户需求和室内空间布局，确定室内机和室外机
的合适位置。

2.确定管道路径：测量管道长度，确定管道穿墙位置，考虑管道的走向
和美观性。

3.准备工具材料：包括各种尺寸的螺丝刀、扳手、钳子，以及管线、绝
缘材料等。

三、安装步骤
1.安装室外机：先确定室外机的位置，用螺丝将其固定在合适位置上，
并连接电源线。

2.安装室内机：按照预先确定的位置，固定室内机，并连接室内机与室
外机的管道。

3.接通电源：将室内机和室外机的电源线接通，测试各项功能是否正常。

4.调试系统：调整空调系统的运行参数，确保制冷和供暖功能正常运作。

四、验收标准
1.供暖和制冷功能：确保系统能够正常切换制冷和供暖模式，并保持设
定温度稳定。

2.管道连接：检查各个管道连接处是否牢固，无漏水现象。

3.电气连接：检查所有电线连接是否牢固，无漏电现象。

4.面板操作：确认遥控器和面板操作正常，各种功能按键灵敏。

5.噪音水平：运行系统时，检查噪音水平是否在合理范围内。

五、总结
多联机的安装施工既需要专业技术，又需要细心认真，确保系统稳定运行。

有
效的施工方案能够提高系统的运行效率和使用寿命，为用户提供舒适的室内环境。

多联机安装注意事项多联机是一种非常常见的空调安装方式，在家庭和商业场所都广泛使用。

多联机安装需要注意很多细节，以确保空调系统的正常运行和安全使用。

以下是多联机安装的注意事项：1. 选择合适的安装位置多联机的室外机和室内机需要选择合适的安装位置。

室外机应该远离潮湿和高温的环境，同时要有足够的通风，便于散热和维护。

室内机则需要考虑房间的布局和面积大小，以确保空调能够有效地覆盖整个空间。

2. 确保良好的排水多联机的室内机在制冷过程中会产生水汽，需要通过排水管排出。

在安装时需要确保排水管的顺畅和稳固，并且要将排水口放置在合适的位置，以免造成水汽外溢或者漏水。

3. 考虑电源和线路安装多联机需要考虑室内机和室外机的电源和线路连接。

室外机需要连接到电源和控制线路，而且要确保线路的连接牢固，以免在使用过程中出现接触不良或者线路断裂的情况。

室内机的电源也需要有足够的负载，以确保正常运行。

4. 合理设置管道多联机系统需要室内机和室外机之间通过管道进行连接，因此在安装时需要合理设置管道。

管道需要保持一定的坡度和曲折度，以便于排水和输送制冷剂。

同时要注意管道的绝缘和密封，防止制冷剂泄漏和能效损失。

5. 安全固定和支架室外机和室内机在安装时需要进行安全固定和支架的设置。

室外机需要放置在稳固的支架上，并且要考虑地面的平整和承重，以确保室外机的稳定和安全。

室内机则需要安装在合适的位置和高度，并且要确保固定牢靠，以免在使用过程中出现倾斜或者坠落的情况。

6. 测试和调试安装完成后需要进行系统的测试和调试，以确保空调系统的正常运行。

测试包括制冷效果、制热效果、空调风速和温度控制等多种功能，同时还要检查管道的气密性和制冷剂的充注量，以确保系统的正常运行和安全使用。

7. 注意安全问题在安装多联机时要注意安全问题，包括室外机和室内机的搬运和安装、电源线路的接入和接地、制冷剂的充注和检漏等环节。

安装人员要严格遵守相关操作规程，做好防护措施，避免事故和意外发生。

多联机安装工艺流程一、施工准备1.1 材料准备多联机安装那可不能马虎，材料得备齐喽。

首先是空调机组，这就好比人的心脏，得选质量好、性能稳定的。

铜管也不能含糊，这可是空调的血管，要根据实际安装需求，选择合适管径和壁厚的铜管。

保温材料也得讲究，就像给铜管穿上保暖衣，防止能量散失。

还有分歧管，这小零件作用可大了，要确保其规格与系统匹配。

各种安装所需的螺丝、螺母之类的小物件也不能少，所谓“巧妇难为无米之炊”，缺了啥都不行。

1.2 工具准备工具就像战士的武器。

扳手得有吧，不同规格的，用来拧紧那些螺丝螺母。

割管器也不能缺，要把铜管切割得整整齐齐的。

扩口器也是必备的，把铜管口扩得恰到好处，就像给铜管开个合适的嘴巴。

还有真空泵，这可是把系统里的空气抽干净的关键家伙，就像给空调系统做个大扫除。

二、室内机安装2.1 定位室内机的位置选择可是个技术活。

要考虑室内的布局，不能影响美观，还得保证制冷制热效果。

一般来说，要避免安装在阳光直射的地方，不然就像把空调放在火上烤，效率肯定低。

也不能安装在床头上方，万一漏水那可就“水淹七军”了，得找个合适的墙，保证水平安装，可别歪歪扭扭的，像个醉汉似的。

2.2 安装安装的时候，得把室内机稳稳当当固定在墙上。

螺丝要拧紧，不能松松垮垮的，不然室内机就像个调皮的孩子，随时可能掉下来。

还要注意与天花板和周围墙壁的距离，得留出足够的空间，方便日后维修和保养。

三、室外机安装3.1 选址室外机就像个吃苦耐劳的大汉，位置得选好。

要找个通风良好的地方，要是被憋在一个小角落里，就像人被捂住了口鼻，喘不过气来，散热肯定不好。

而且要避免安装在容易积水的地方，要是泡在水里，那可就“泥菩萨过江自身难保”了，很快就会出故障。

3.2 安装安装室外机的时候，要保证基础牢固。

可以用专门的支架，把支架安装得稳稳当当的，就像盖房子打地基一样。

室外机放在支架上，螺丝拧紧，还要检查一下水平度，可不能一边高一边低，那多难看呀。

多联机安装规范多联机安装规范是指对多联机空调安装过程中需要遵守的一系列操作规范和安全措施，以下是多联机安装规范的一些要点。

一、安装前的准备工作1. 安装位置的选择，应根据空调的制冷量和房间的大小，选择合适的位置进行安装。

2. 安装位置的墙面需要保持平整、干净，并且能够承受空调的重量。

3. 安装前需要对房间的结构进行评估，确保墙面能够承受多联机空调的重量和震动。

二、安装过程中的规范1. 室内机、室外机和管道之间的连接，应采用专用的连接件和密封胶进行连接，确保连接牢固和密封可靠。

2. 室内机和室外机之间的管道应该有足够的坡度，以便排水顺畅。

3. 安装时需要确保管道的弯曲半径符合规范，避免对管道造成损坏。

4. 安装过程中需要注意电路的连接，确保电路连接正确无误。

5. 室内机和室外机之间的电缆应采用专用电缆，并且需要保持足够的长度和牢固的连接。

三、安装后的调试工作1. 安装完成后，需要对多联机空调进行试运行，检查空调的制冷、制热和除湿功能是否正常。

2. 检查空调的风量、温度控制和空调模式设置等功能是否正常。

3. 检查空调的室内机和室外机之间的管道是否漏水，是否排水畅通。

4. 安装完成后需要对空调的压缩机进行油压测试，确保压力稳定在正常范围内。

四、安全措施1. 安装人员需要佩戴好安全帽、工作服和手套等个人防护用品，确保自身安全。

2. 安装过程中需要确保电源断开，以免发生电击事故。

3. 安装人员应熟练掌握安装操作规范，不得随意调试、更换零部件，避免造成故障或安全事故。

总结：多联机安装规范的遵守，可以有效确保多联机空调的安全和正常运行。

安装人员需要掌握相关的安装规范和操作流程，并在安装过程中严格按照规范操作，确保安全和质量。

同时，在使用过程中也需要定期进行保养和维护，以延长空调的使用寿命和提高效果。
