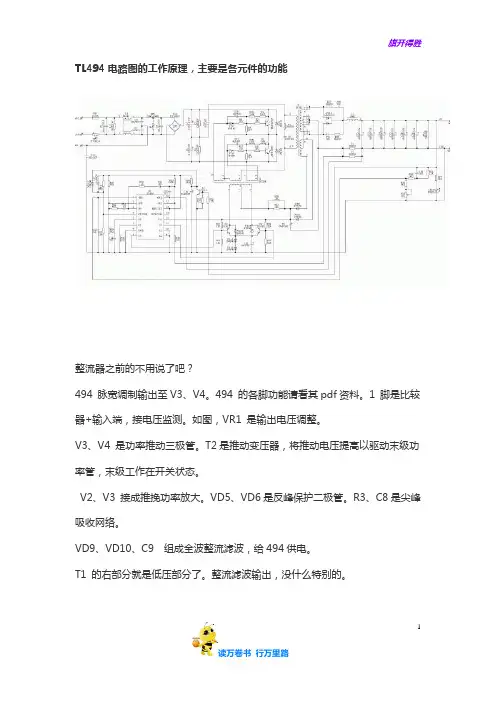

TL494电路图的工作原理，主要是各元件的功能整流器之前的不用说了吧？494 脉宽调制输出至V3、V4。
494 的各脚功能请看其pdf资料。
1 脚是比较器+输入端，接电压监测。
如图，VR1 是输出电压调整。
V3、V4 是功率推动三极管。
T2是推动变压器，将推动电压提高以驱动末级功率管，末级工作在开关状态。
V2、V3 接成推挽功率放大。
VD5、VD6是反峰保护二极管。
R3、C8是尖峰吸收网络。
VD9、VD10、C9 组成全波整流滤波，给494供电。
T1 的右部分就是低压部分了。
整流滤波输出，没什么特别的。
1220V交流电经VD1整流，C5,C6滤波得到300V左右直流电。
此电压经R1，R2分压后约150V给C7充电，经T1高压8，9脚绕组，T2绕组8，6脚,V2等形成启动电流。
T2反馈绕组7，9绕组，10，6绕组产生感应电压，使V1，V2轮流导通。
因此在T1低压供电绕组（6，7，13）产生电压，经VD9,VD10整流，C9滤波，给TL494,,V3,V4等供电。
此时输出电压较低。
TL494启动后其8脚，11脚轮流输出脉冲，推动V3,V4，经T2反馈给绕组（7.9，10.6）激励V1,V2。
使V1,V2,由自激状态转入受控状态。
T2输出绕组电压上升，此电压经R31,R29,R30，VR1分压后反馈给TL494的1脚（电压反馈）使输出电压稳定。
J1，J2是电流取样电阻，充电或输出时J1，J2产生压降。
此电压经R36反馈给TL494的15脚（电流反馈）使充电或输出电流恒定。
大体原理已经说清楚了，具体原理还有什么不明白追问，我就不一一说明每个元件的作用了。
R8,R9，R40 是V2的偏置电阻，VD8反馈整流，经R10，R11到V2基极，加速V2导通，C11是加速电容，可以加速V2的导通和截止。
V1的元件功能同V2。
其他的应该没有什么问题了吧。
能帮到你很高兴。
