高中物理-恒定电流 单元测评卷

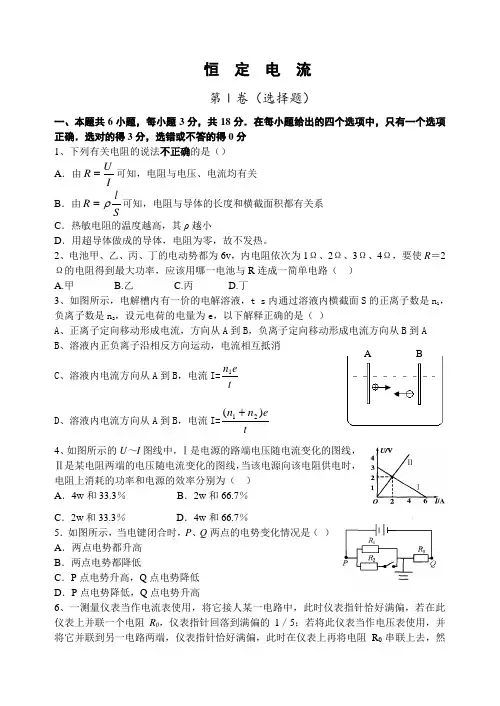

恒 定 电 流第Ⅰ卷（选择题）一、本题共6小题，每小题3分，共18分．在每小题给出的四个选项中，只有一个选项正确．选对的得3分，选错或不答的得0分 1、下列有关电阻的说法不正确的是（）A ．由I UR =可知，电阻与电压、电流均有关 B ．由SlR ρ=可知，电阻与导体的长度和横截面积都有关系C ．热敏电阻的温度越高，其ρ越小D ．用超导体做成的导体，电阻为零，故不发热。

2、电池甲、乙、丙、丁的电动势都为6v ，内电阻依次为1Ω、2Ω、3Ω、4Ω，要使R ＝2Ω的电阻得到最大功率，应该用哪一电池与R 连成一简单电路（ ） A.甲 B.乙 C.丙 D.丁3、如图所示，电解槽内有一价的电解溶液，t s 内通过溶液内横截面S 的正离子数是n 1，负离子数是n 2，设元电荷的电量为e ，以下解释正确的是（ ）A 、正离子定向移动形成电流，方向从A 到B ，负离子定向移动形成电流方向从B 到A B 、溶液内正负离子沿相反方向运动，电流相互抵消C 、溶液内电流方向从A 到B ，电流I=t e n 1 D 、溶液内电流方向从A 到B ，电流I=ten n )(21+ 4、如图所示的U ～I 图线中，Ⅰ是电源的路端电压随电流变化的图线，Ⅱ是某电阻两端的电压随电流变化的图线，当该电源向该电阻供电时，电阻上消耗的功率和电源的效率分别为（ ） A ．4w 和33.3％ B ．2w 和66.7％C ．2w 和33.3％D ．4w 和66.7％5．如图所示，当电键闭合时，P 、Q 两点的电势变化情况是（ ） A ．两点电势都升高 B ．两点电势都降低C ．P 点电势升高，Q 点电势降低D ．P 点电势降低，Q 点电势升高6、一测量仪表当作电流表使用，将它接人某一电路中，此时仪表指针恰好满偏，若在此仪表上并联一个电阻R 0，仪表指针回落到满偏的1／5；若将此仪表当作电压表使用，并将它并联到另一电路两端，仪表指针恰好满偏，此时在仪表上再将电阻R 0串联上去，然A B后再测同一电压（不计仪表对原电路的影响），将是（ ） A ．仍为满偏 B ．满偏的五分之四 C ．超过满偏 D ．满偏的五分之一二、本题共5小题，每小题6分，共30分．在每小题给出的四个选项中，至少有两个选项正确．全部选对的得6分，选对但不全的得3分，有选错或不答的得0分．7.关于闭合电路的性质，下列说法正确的是( )A ．外电路断路时，路端电压最高B ．外电路短路时，电源的功率最大C ．外电路电阻变大时，电源的输出功率变大D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变8．关于电源的说法，正确的是（ ）A ．在电源内部从正极到负极电势逐渐提高B ．电源向外提供的电能越多，表明电动势越大C ．电动势表示电源将单位正电荷从负极移到正极时，非静电力做的功D ．E=qw只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的9、如图所示，已知直流电动机M 的电阻是R ，电源的电阻是r ，当电动机正常工作时电压表的示数是U ，电流表的示数是I .（ ）A.t 秒钟内，电动机产生的热量是IUtB.t 秒钟内，电动机消耗的电能是IUtC.电源电动势是IR +IrD.电源电动势是U +Ir10、如图所示，不计电表内阻的影响，由于某一个电阻断路，使电压表、电流表的示数均变大，这个断路的电阻可能是（ ） A ．R l B ．R 2C ．R 3D ．R 411、如图所示，电源内阻不计，同一个未知电阻Rx ，用甲、乙两种电路测量，将电压表的读数与电流表的读数之比称为测量值。

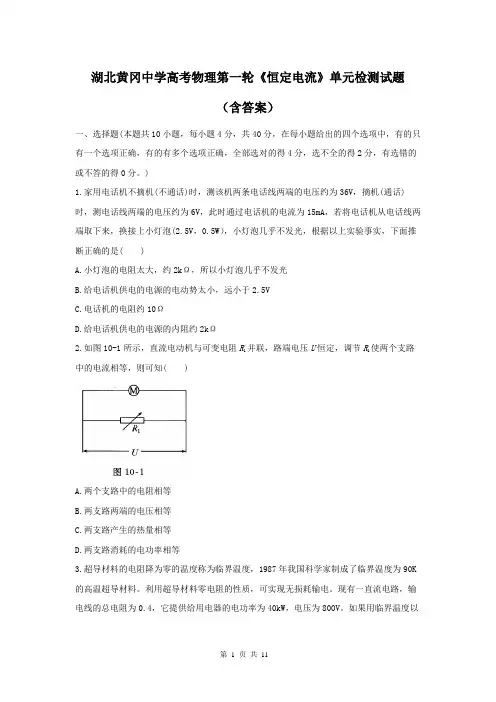

湖北黄冈中学高考物理第一轮《恒定电流》单元检测试题（含答案）一、选择题(本题共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选不全的得2分，有选错的或不答的得0分。

)1.家用电话机不摘机(不通话)时，测该机两条电话线两端的电压约为36V，摘机(通话)时，测电话线两端的电压约为6V，此时通过电话机的电流为15mA，若将电话机从电话线两端取下来，换接上小灯泡(2.5V，0.5W），小灯泡几乎不发光，根据以上实验事实，下面推断正确的是( )A.小灯泡的电阻太大，约2kΩ，所以小灯泡几乎不发光B.给电话机供电的电源的电动势太小，远小于2.5VC.电话机的电阻约10ΩD.给电话机供电的电源的内阻约2kΩ2.如图10-1所示，直流电动机与可变电阻R1并联，路端电压U恒定，调节R1使两个支路中的电流相等，则可知( )A.两个支路中的电阻相等B.两支路两端的电压相等C.两支路产生的热量相等D.两支路消耗的电功率相等3.超导材料的电阻降为零的温度称为临界温度，1987年我国科学家制成了临界温度为90K 的高温超导材料。

利用超导材料零电阻的性质，可实现无损耗输电。

现有一直流电路，输电线的总电阻为0.4，它提供给用电器的电功率为40kW，电压为800V。

如果用临界温度以下的超导电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为( )A.1kWB.1.6×103kWC.1.6kWD.10kW4.在如图10-2所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示。

下列比值正确的是( )不变，变大变大，5.“神舟”七号载人飞船上的电子仪器及各种动作的控制都是靠太阳能电池供电的。

由于光照而产生电动势的现象称为光伏效应。

高二物理选修31：恒定电流单元检测2019-2019学年高二物理选修3-1：恒定电流单元检测一、单选题（本大题共10小题，共40.0分）1.移动电话已成为日常通讯工具，某种移动电话电池的背面印有如图所示的一些符号，则该电池的容量为（）A. 500 mA．hB. 3.6 VC. 1.8cD. 无法确定2.对于欧姆定律的理解，下列说法中正确的是（）A. 欧姆定律适用于白炽灯、电解槽、电动机等电学元件B. 由可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比C. 由可知，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比D. 对纯电阻元件，它两端的电压与通过它的电流的比值一定保持不变3.A、B两个电阻的伏安特征曲线如图所示，下列判断正确的是（）A. RB. 2RC. 3RD. 4R4.电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由a端滑向b端时，下列说法正确的是（）A. 电压表和电流表读数都减小B. 电压表和电流表读数都增大C. 电压表读数增大，电流表读数减小D. 电压表读数减小，电流表读数增大5.如图所示，电路中开关S闭合时，表V1、V2、A的示数分别为220 V、110 V、0.2 A．若电路出现故障，V1和V2的示数都是220 V，而A示数为零时( )A. 出故障的是L2，且L2断路B. 出故障的是L2，且L2短路C. 出故障的是L1，且L1断路D. L1和L2都同时断路6.在纯电阻电路中，当用一个固定的电源（设E、r是定值）向变化的外电阻供电时，关于电源的输出功率P随外电阻R变化的规律如图所示，则下列说法错误的是（）A. 当R=r时，电源有最大的输出功率B. 当R=r时，电源的效率η=50%C. 电源的输出功率P随外电阻R的增大而增大D. 电源的效率η随外电阻R的增大而增大7.直流电动机的线圈电阻为R，正常工作时，电动机两端的电压为U，通过的电流强度为I，工作时间为t，下列说法正确的是（）A. 电动机线圈产生的热量为I2RtB. 电动机线圈产生的热量为C. 电动机消耗的电能为D. 电动机输出的机械能为UIt二、多选题（本大题共5小题，共20.0分）8.如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R组成的，已知灵敏电流表的满偏电流I g=2mA，内电阻R g=300Ω，则下列说法正确的是（）A. 甲表是电流表，R增大时量程增大B. 乙表是电压表，R增大时量程增大C. 在甲图中，若改装成的电流表的量程为0.6A，则R=0.5ΩD. 在乙图中，若改装成的电压表的量程为3V，则R=1200Ω9.某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在同一坐标系内，如图所示，根据图线可知下列叙述正确的是（）A. 反映P r变化的图线是cB. 电源电动势为8 VC. 电源内阻为2ΩD. 当电流为0.5 A时，外电路的电阻为6Ω10.如图所示，一台电动机提着质量为m的物体，以速度v匀速上升．已知电动机线圈的电阻为R，电源电动势为E，通过电源的电流为I，当地重力加速度为g，忽略一切阻力导线电阻，则（）A. 电源内阻B. 电源内阻C. 如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变大D. 如果电动机转轴被卡住而停止转动，较短时间内电源消耗的功率将变小11.如图所示为某一电源的U﹣I曲线，由图可知A. 电源电动势为2.0 VB. 电源内电阻为ΩC. 电源短路时电流为10AD. 电路路端电压为1.5 V时，电路中电流为5.0 A12.如图所示，电源电动势E=9V，内电阻r=4.5Ω，变阻器R l的最大电阻R m=5.0Ω，R2=1.5Ω，R3=R4=1000Ω，平行板电容器C的两金属板水平放置．在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，在平板电容器正中央引入一带电微粒，也恰能静止．那么（）A. 在题设条件下，R1接入电路的阻值为3Ω，电源的输出功率为4.5WB. 引入的微粒带负电，当开关接向b（未接触b）的过程中，微粒将向下运动C. 在题设条件下，R1的阻值增大时，R2两端的电压增大D. 在题设条件下，当开关接向b后，流过R3的电流方向为d→c三、实验题探究题（本大题共2小题，共10.0分）13.为了测量一精密金属丝的电阻率：先用多用电表挡粗测其电阻为______，然后用螺旋测微器测其直径为______ mm，游标卡尺测其长度是______ mm．14.某同学用如图甲所示的电路测定电源的电动势和内电阻．已知干电池的电动势约为1.5V，内阻约为1Ω；电压表（量程0～3V，内阻3kΩ），电流表（量程0～0.6A，内阻1.0Ω），滑动变阻器有R1（最大阻值10Ω，额定电流2A）和R2（最大阻值100Ω，额定电流0.1A）各一只．（1）实验中滑动变阻器应选用______ ．（选填“R1”或“R2”）（2）在图乙中用笔画线代替导线连接实验电路．（3）在实验中测得多组电压和电流值，得到如图丙所示的电压与电流关系图线，根据图线求出的电源电动势E= ______ V，内阻r= ______ Ω．（结果保留两位小数）四、计算题（本大题共3小题，共30.0分）15.如图所示，电源电动势E=18V，内阻r=2Ω，两平行金属板水平放置，相距d=2cm，当变阻器R2的滑片P恰好移到中点时，一带电量q=-2×10-7C的液滴刚好静止在电容器两板的正中央，此时理想电流表的读数为1A．已知定值电阻R1=6Ω求：（1）带电液滴的质量（取g=10m/s2）．（2）当把滑动变阻器的滑动片P迅速移到C点后，液滴到达极板时的动能．16.如图所示电路中，电源电动势E=12V，内阻r=2Ω，指示灯R L的阻值为16Ω，电动机M线圈电阻R M为2Ω．当开关S闭合时，指示灯R L的电功率P=4W．求：（1）流过电流表A的电流．（2）电动机M输出的机械功率．17.如图所示，电阻R1为4Ω，电源内阻r为1Ω，当合上电键S且滑动变阻器R2为4Ω时，电源的总功率为16W，电源的输出功率为12W，灯泡正常发光。

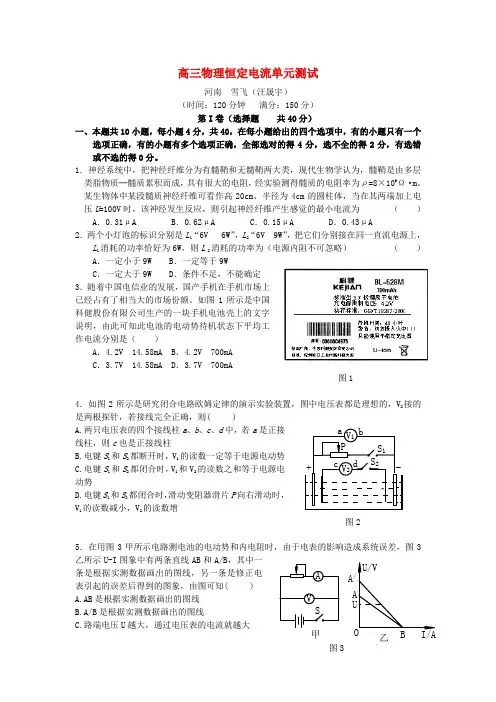

高三物理恒定电流单元测试河南 雪飞（汪晟宇）（时间：120分钟 满分：150分）第I 卷（选择题 共40分）一、本题共10小题，每小题4分，共40，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不选的得0分。

1．神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质─髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ=8×106Ω·m 。

某生物体中某段髓质神经纤维可看作高20cm 、半径为4cm 的圆柱体，当在其两端加上电压U =100V 时，该神经发生反应，则引起神经纤维产生感觉的最小电流为 （ ）A ．0.31μAB ．0.62μAC ．0.15μAD ．0.43μA2．两个小灯泡的标识分别是L 1“6V 6W ”，L 2“6V 9W ”，把它们分别接在同一直流电源上，L 1消耗的功率恰好为6W ，则L 2消耗的功率为（电源内阻不可忽略） （ ）A ．一定小于9WB ．一定等于9WC ．一定大于9WD ．条件不足，不能确定3．随着中国电信业的发展，国产手机在手机市场上已经占有了相当大的市场份额。

如图1所示是中国科健股份有限公司生产的一块手机电池壳上的文字说明，由此可知此电池的电动势待机状态下平均工作电流分别是（ ）A ．4.2V 14.58mAB ．4.2V 700mAC ．3.7V 14.58mAD ．3.7V 700mA图14．如图2所示是研究闭合电路欧姆定律的演示实验装置，图中电压表都是理想的，V 2接的是两根探针，若接线完全正确，则( )A.两只电压表的四个接线柱a 、b 、c 、d 中，若a 是正接线柱，则c 也是正接线柱B.电键S 1和S 2都断开时，V 1的读数一定等于电源电动势C.电键S 1和S 2都闭合时，V 1和V 2的读数之和等于电源电动势D.电键S 1和S 2都闭合时，滑动变阻器滑片P 向右滑动时，V 1的读数减小，V 2的读数增5．在用图3甲所示电路测电池的电动势和内电阻时，由于电表的影响造成系统误差，图3乙所示U-I 图象中有两条直线AB 和A/B ，其中一条是根据实测数据画出的图线，另一条是修正电表引起的误差后得到的图象，由图可知( ) A.AB 是根据实测数据画出的图线 B.A/B 是根据实测数据画出的图线C.路端电压U 越大，通过电压表的电流就越大A /乙甲D.由于电表的影响，使电池电动势和内电阻的测量值都小于6．在图4中所示的电路中，A 、B 、C 分别表示理想电流表或电压表，它们的示数以安或伏为单位，当电键S 闭合后，A 、B 、C 三块表的示数分别为1、2、3时，灯L 1、L 2恰好正常发光。

第七章综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷（非选择题）两部分．满分100分，考试时间90分钟．第Ⅰ卷（选择题共40分)一、选择题(共10小题,每小题4分,共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求,有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法正确的是( )A．由R＝错误!知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．比值错误!反映了导体阻碍电流的性质，即电阻R＝错误!C．导体中电流越大,导体电阻越小D．由I＝错误!知，通过一段导体的电流跟加在它两端的电压成正比[答案］BD［解析] 导体的电阻决定于导体自身，与U、I无关，故A、C错误；比值UI反映了导体对电流的阻碍作用，是电阻的定义式，即选项B正确；由欧姆定律可知，D项正确．2．下面关于多用电表的使用中出现的一些与事实不相符合的现象有（）A．待测电阻不跟别的元件断开,其测量值将偏大B．测量电阻时，用两手碰表笔的金属杆，其测量值偏小C．测量电阻时,如果电路不和电源断开，可能出现烧坏表头的情况D．用多用电表测量60W灯泡的电阻,其阻值比用额定电压和额定功率算出的电阻大［答案] AD［解析] 待测电阻不跟别的元件断开时,可能是与其他元件并联，测量值可能偏小；测电阻时，两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表：用多用表测量灯泡的电阻，测量的是灯泡不发光时的电阻,灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大，故应选A、D.3。

中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器，当太阳能不足时，热水器中的水温达不到所需要的温度，热水器内安装的电阻丝辅助加热装置会自动工作，如图所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位( ）A．“0”档B．“1”档C．“2”档D．“3”档[答案］B[解析］太阳能热水器需要温度是定值，吸收的能量是定值，根据Q＝错误!t，若时间最短，电阻R必须最小，所以应该选择开关置于“1"档，选B项．4．粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示，当A、C点接入电路中时，圆环消耗的电功率为P；当A、B点接入电路时,圆环消耗的电功率为(电源电阻不计)（）A．3P B．4P/3C．P D．3P/4[答案］D[解析］设金属环的总电阻为4R，则A、C接入电路中时，金属环的总电阻为3R4，圆环消耗的电功率为P＝错误!＝错误!，当A、B点接入电路中时，则并联的电阻为R，则功率P1＝错误!＝错误!P，D正确．5．(2012·北京朝阳区模拟）电动势为E、内阻为r的电源,与定值电阻R1，R2，R3连接成如图所示的电路．当开关S闭合时( ）A．电压表和电流表的示数均减小B．电压表和电流表的示数均增大C．电压表的示数减小，电流表的示数增大D．电压表的示数增大,电流表的示数减小［答案］A［解析] 由题图知,电阻R2与R3并联，闭合开关S时,R2接入电路，故电路总电阻变小，电流变大，内电压变大，外电压变小，电压表示数变小，又因为电流变大，电阻R1分压变大，并联部分分压变小，故通过R3的电流变小，电流表示数变小，故A正确．6．（2012·杭州模拟）酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，R和R0为定值电阻，不同的酒精气体浓度对应着传感器的不同电阻，因此，显示仪表读数的指针与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（)A．U越大，表示r′越大c越大，c与U成正比B．U越小，表示r′越小c越大，但是c与U成正比C．U越小，表示c越小,c与U成反比D．U越大,表示c越小,但是c与U不成正比［答案] D［解析］根据闭合电路的欧姆定律可得U＝ER0R0＋R＋r＋r′,如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，错误!＝kc，两式联立得U＝错误!，故可得D项正确．7．（2012·哈尔滨模拟)如图所示，闭合开关S后，在滑动触头P由a端滑向b端过程中,下列表述正确的是（）A．路端电压变大B．电流表的示数变大C．电阻R2消耗的功率变大D．电阻R1上的电流变小［答案］C［解析］滑动触头向b端滑动过程中，滑动变阻器连入电路的电阻变小，则整个电路中电阻减小，根据闭合电路欧姆定律可知干路上电流I变大，电源内阻分得的电压增大，路端电压U变小，选项A错误；由I3＝错误!可知电流表示数减小，选项B错误；根据I2＝I－I3可知I2变大，则电阻R2消耗功率变大，选项C正确，D错误．8．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流,a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ）A 。

高中物理-恒定电流单元测评卷（含答案）B卷培优优选提升卷一.选择题：本大题共12小题,每小题4分。

在每小题给出的四个选项中,第1-9题只有一项符合题目要求,第10-12题有多项符合题目要求。

全部选对的得4分,选对但选不全的得2分,有选错的得0分。

1.如图,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,V与A分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则（）A.V的读数变大,A的读数变小B.V的读数变大,A的读数变大C.V的读数变小,A的读数变小D.V的读数变小,A的读数变大【答案】B【解析】S断开,相当于电阻变大,则由闭合电路欧姆定律可得电路中总电流减小,故路端电压增大,V的读数变大；把R1归为内阻,内电压减小,故R3中的电压增大,由欧姆定律可知R3中的电流也增大,电流表示数增大,A.分析得V的读数变大,Ａ的读数变大,故A错误；B.分析得V的读数变大,Ａ的读数变大,故B正确；C.分析得V的读数变大,Ａ的读数变大,故C错误；D.分析得V的读数变大,Ａ的读数变大,故D错误；2.如图所示,A和B为竖直放置的平行金属板,在两极板间用绝缘细线悬挂一带电小球。

开始时开关S闭合且滑动变阻器的滑动头P在a处,此时绝缘线向右偏离竖直方向,偏角为θ,电源的内阻不能忽略,则下列判断正确的是（）A.小球带负电B.当滑动头从a向b滑动时,细线的偏角θ变小C.当滑动头从a向b滑动时,电流表中有电流,方向从下向上D.当滑动头停在b处时,电源的输出功率一定大于滑动头在a处时电源的输出功率【答案】B【解析】A.根据题图电路可知A板电势高于B板电势,A、B间电场强度方向水平向右。

小球受力平衡,故受电场力也水平向右,即小球带正电,所以A项错误；B.当滑动头从a向b滑动时,电阻值减小,路端电压减小,故R1两端的电压减小,极板间电场强度随之减小,小球所受电场力减小,故细线的偏角变小,所以B项正确；C.当极板间电压减小时,极板所带电荷量将减小而放电,又由于A板原来带正电,故放电电流从上向下流过电流表,所以C项错误；D.由于电源的内电阻与外电阻的关系不确定,所以无法判断电源的输出功率的变化规律,所以D 项错误。

恒定电流单元测试题一、选择题1．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零2．关于电动势，下列说法正确的是（）A．电源两极间的电压等于电源电动势B．电动势越大的电源，将其他形式的能转化为电能的本领越大C．电动势的数值等于内外电压之和D．电源电动势与外电路的组成有关3．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。

要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻D．并联一个9.5kΩ的电阻4．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．三只电阻两端的总电压为18V B．电路中的电流为0．6AC．三只电阻两端的总电压为21V D．电阻R2的阻值为20Ω5. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压时，示数为（）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定6．两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则（）A.R1上的火柴棒先掉下来B.R2上的火柴棒先掉下来C.R1和R2上的火柴棒同时掉下来D.无法判断哪根先掉7.用伏安法测电阻时，已知待测电阻大约是10Ω，电流表内阻是1Ω，电压表内阻是5ｋΩ，则（）A.应选用电流表外接电路，此时测量值比真实值大B.应选用电流表外接电路，此时测量值比真实值小C.应选用电流表内接电路，此时测量值比真实值大D.应选用电流表内接电路，此时测量值比真实值小8、某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，则出现此种情况的原因可能是（R 1 、R 2阻值相差不大）（ ）A ．AB 段断路 B ．BC 段断路 C ．AB 段短路D ．BC 段短路9、如图所示的电路中，电源电动势为E ，内阻为r ，R 1和R 2是两个定值电阻。

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。

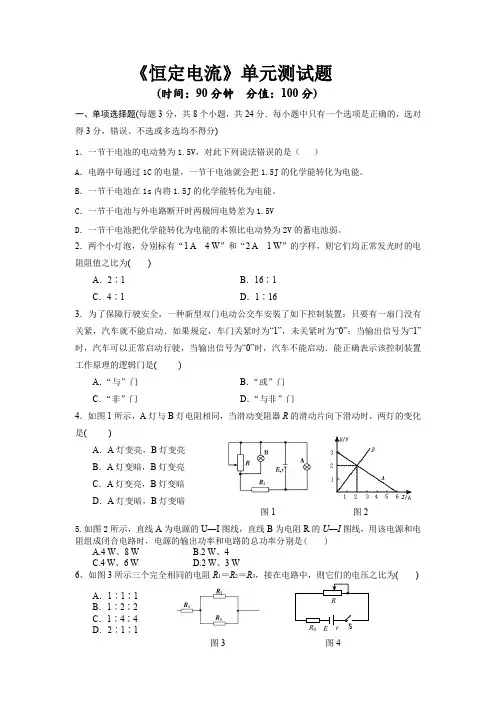

《恒定电流》单元测试题(时间：90分钟 分值：100分)一、单项选择题(每题3分，共8个小题，共24分．每小题中只有一个选项是正确的，选对得3分，错误、不选或多选均不得分)1．一节干电池的电动势为1.5V ，对此下列说法错误的是（ ）A．电路中每通过1C 的电量，一节干电池就会把1.5J 的化学能转化为电能。

B ．一节干电池在1s 内将1.5J 的化学能转化为电能。

C ．一节干电池与外电路断开时两极间电势差为1.5VD ．一节干电池把化学能转化为电能的本领比电动势为2V 的蓄电池弱。

2．两个小灯泡，分别标有“1 A 4 W ”和“2 A 1 W ”的字样，则它们均正常发光时的电阻阻值之比为( )A ．2∶1B ．16∶1C ．4∶1D ．1∶163．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是( )A ．“与”门B ．“或”门C ．“非”门D ．“与非”门4．如图1所示，A 灯与B 灯电阻相同，当滑动变阻器R 的滑动片向下滑动时，两灯的变化是( )A ．A 灯变亮，B 灯变亮 B ．A 灯变暗，B 灯变亮C ．A 灯变亮，B 灯变暗D ．A 灯变暗，B 灯变暗5.如图2所示，直线A 为电源的U —I 图线，直线B 为电阻R 的U —I 阻组成闭合电路时，电源的输出功率和电路的总功率分别是( )A.4 W 、8 WB.2 W 、4C.4 W 、6 WD.2 W 、3 W6、如图3所示三个完全相同的电阻R 1＝R 2＝R 3，接在电路中，则它们的电压之比为( )A ．1∶1∶1B ．1∶2∶2C ．1∶4∶4D ．2∶1∶17．如图4所示，电源的电动势为E ，内阻为r ，R 0为定值电阻，R 为变阻器。

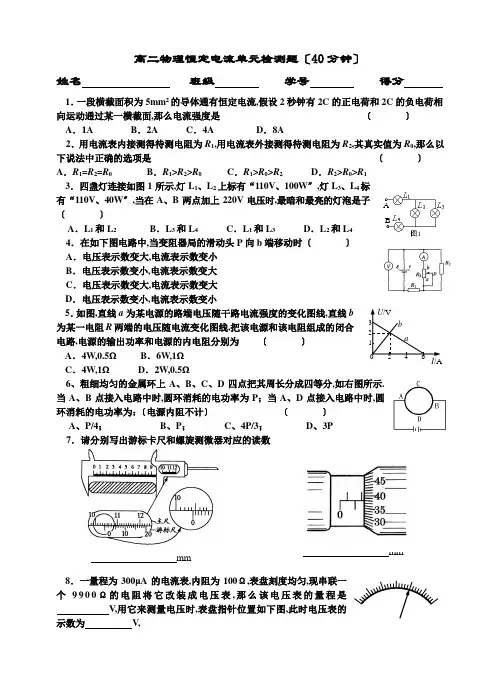

高二物理恒定电流单元检测题〔40分钟〕姓名 班级 学号 得分1．一段横截面积为5mm 2的导体通有恒定电流,假设2秒钟有2C 的正电荷和2C 的负电荷相向运动通过某一横截面,那么电流强度是 〔 〕 A ．1A B ．2A C ．4A D ．8A2．用电流表内接测得待测电阻为R 1,用电流表外接测得待测电阻为R 2,其真实值为R 0,那么以下说法中正确的选项是 〔 〕 A ．R 1=R 2=R 0 B ．R 1>R 2>R 0 C ．R 1>R 0>R 2 D ．R 2>R 0>R 1 3．四盏灯连接如图1所示,灯L 1、L 2上标有“110V 、100W 〞,灯L 3、L 4标有“110V 、40W 〞,当在A 、B 两点加上220V 电压时,最暗和最亮的灯泡是子 〔 〕A ．L 1和L 2B ．L 3和L 4C ．L 1和L 3D ．L 2和L 4 4．在如下图电路中,当变阻器局的滑动头P 向b 端移动时〔 〕 A ．电压表示数变大,电流表示数变小 B ．电压表示数变小,电流表示数变大 C ．电压表示数变大,电流表示数变大 D ．电压表示数变小,电流表示数变小5．如图,直线a 为某电源的路端电压随干路电流强度的变化图线,直线b为某一电阻R 两端的电压随电流变化图线,把该电源和该电阻组成的闭合电路,电源的输出功率和电源的内电阻分别为 〔 〕 A ．4W,0.5Ω B ．6W,1Ω C ．4W,1Ω D ．2W,0.5Ω6、粗细均匀的金属环上A 、B 、C 、D 四点把其周长分成四等分,如右图所示.当A 、B 点接入电路中时,圆环消耗的电功率为P ；当A 、D 点接入电路中时,圆环消耗的电功率为：〔电源内阻不计〕 〔 〕 A 、P/4； B 、P ； C 、4P/3； D 、3P 7．请分别写出游标卡尺和螺旋测微器对应的读数8．一量程为300μA 的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900Ω的电阻将它改装成电压表,那么该电压表的量程是 V ,用它来测量电压时,表盘指针位置如下图,此时电压表的示数为 V ,mmmm a b U /V I /A123 26 0 4 A B9．如下图,定值电阻R 1=1Ω,电源的电动势E=6V ,内阻r=3Ω.R 2为0—20Ω的变阻器.〔1〕R 2= Ω时,变阻器获得的电功率最大；〔2〕R 2= Ω时,电源的输出功率〔即R 1和R 2的总功率〕最大.10．如下图,R 1=14Ω,R 2=9Ω,当S 扳到位置1时,电压表示数为2.8V ,当开关S 扳到位置2时,电压表示数为2.7V ,求电源的电动势和内阻11．如下图,电源电动势ε=9V,内电阻r=0.5Ω,电阻R 1=5.0Ω、R 2=3.5Ω、R 3=6.0Ω、R 4=3.0Ω,电容C=2.0μF.〔1〕试求电键K 与a 接触和与b 接触时电容器所带的电量分别是多少？〔2〕当电键K 由与a 接触稳定后到与b 接触稳定后这一过程中通过R 3的电量是多大？12．如下图,电解槽A 与电炉R 并联后接到电源上,电源内阻r =1Ω,电炉电阻R =19Ω,电解槽接入电路中的电阻'r =0.5Ω．当K 1闭合、K 2断开时,电炉消耗功率684W ；K 1、K 2都闭合时电炉消耗功率475W 〔电炉电阻可看作不变〕．试求〔1〕电源的电动势； 〔2〕K 1、K 2闭合时,流过电解槽的电流大小；〔3〕K 1、K 2闭合时,电解槽中电能转化成化学能的功率．ErR 1 R 2VS 12R21参考答案1．B2．C3．B4．B5．A6．C7．104.05 1.8808．329．42 10．E=3V r=1Ω11．〔1〕Q1=1.0×10-5C Q2=0.7×10-5C〔2〕Q3=Q1+ Q2=1.7×10-5C12．〔1〕E=120V〔2〕I′=20A〔3〕P=1700W。

高中物理--恒定电流 测试题（含答案）注意事项：1．答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置.2．选择题的作答：每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效.3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内.写在试题卷、草稿纸和答题卡上的非答题区域均无效.4．考试结束后,请将本试题卷和答题卡一并上交.一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．一节干电池的电动势为1.5 V ,这表示( )A ．电池中每通过1 C 的电荷量,该电池能将1.5 J 的化学能转变成电势能B ．该电池接入电路工作时,电池两极间的电压恒为1.5 VC ．该电池存储的电能一定比电动势为1.2 V 的电池存储的电能多D ．将1 C 的电子由该电池负极移送到正极的过程中,非静电力做了1.5 J 的功2．如图所示由门电路组成的电路,输出端为“1”,指示灯L 亮,输出端为“0”,指示灯L 不亮,现要使灯L 亮,则A 、B 两输入端分别是( )A ．“1”、“1”B ．“0”、“0”C ．“1”、“0”D ．“0”、“1”3．如图所示,P 为一块半圆形薄电阻合金片,先将它按图甲方式接在电极A 、B 之间,然后将它再按图乙方式接在电极C 、D 之间,设AB 、CD 之间的电压是相同的,则这两种接法的电阻大小关系为( )A ．R 甲＝12R 乙 B ．R 甲＝14R 乙 C ．R 甲＝2R 乙D ．R 甲＝4R 乙4．如图所示,直线OAC 为某一直流电源的总功率随电流I 变化的图线,曲线OBC 表示同一直流电源内部的热功率随电流I 变化的图线.若A 、B 点的横坐标均为1 A,那么AB 线段表示的功率为( )A ．1 WB ．6 WC ．2 WD ．2.5 W5．用两个相同的小量程电流表分别改装成了两个量程0.6A 电流表的A 1和3A 电流表的A 2,若把A 1、A 2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )A ．图(a)中的A 1、A 2的示数之比1∶1B ．图(a)中的A 1、A 2的指针偏角角度之比1∶5C ．图(b)中的A 1、A 2的示数之比1∶5D ．图(b)中的A 1、A 2的指针偏角角度之比5∶16．如图所示为测量某电源电动势和内阻时得到的U －I 图线.用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V .则该电路可能为( )7．一个T 型电路如图所示,电路中的电阻R 1＝1 Ω,R 2＝12 Ω,R 3＝4 Ω,另有一测试电源,电源提供的电压为10 V ,内阻忽略不计,则( )此卷只装订不密封A．当cd端短路时,ab之间的等效电阻是1 ΩB．当ab端短路时,cd之间的等效电阻是12 ΩC．当ab两端接通测试电源时,cd两端的电压为8 VD．当cd两端接通测试电源时,ab两端的电压为6 V8．如图所示,电源电动势为E,内阻r＝2 Ω,电阻R1、R2、R3的阻值分别为4 Ω、10 Ω、12 Ω,当滑片P滑到最右端b时,理想电流表示数为1 A,流过电阻R3的电流为0.5 A,则下列说法正确的是()A．滑动变阻器的最大阻值为6 ΩB．电源电动势为6 VC．当滑片P滑到最左端a时,电流表的读数为1 AD．当滑片P位于滑动变阻器的中点时,滑动变阻器消耗的功率为3.84 W9．如图所示,在一幢居民楼里有各种不同的用电器,如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时,用多用电表测得A、B间的电阻为R；供电后,设各家用电器全都同时使用时,测得A、B间电压为U,进线电流为I；经过一段时间t,从总电能表中测得这段时间内消耗的电能为W,则下列表达式用来计算该幢楼居民用电的总功率,其中正确的是()A．P＝I2R B．P＝U2 RC．P＝IU D．P＝W t10．如图为一电路板的示意图,a、b、c、d为接线柱,a、d与220 V的交流电源连接,ab 间,bc间、cd间分别连接一个电阻.现发现电路中没有电流,为检查电路故障,用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220 V,由此可知()A．ab间电路通,cd间电路不通B．ab间电路不通,bc间电路通C．ab间电路通,bc间电路不通D．bc间电路不通,cd间电路通11．如图甲所示,其中R两端电压u随通过该电阻的直流电流I的变化关系如图乙所示,电源电动势为7.0 V(内阻不计),且R1＝1000 Ω(不随温度变化).若改变R2,使AB与BC 间的电压相等,这时()A．R的阻值为1000 ΩB．R的阻值为1333 ΩC．通过R的电流为1.5 mAD．通过R的电流为2.0 mA12．如图所示,电源电动势为E、内阻为r,M为一特殊电子元件,其阻值与两端所加的电压成正比(即R M＝kU,k为正的常数)且遵循欧姆定律,R1为定值电阻,R2是一滑动变阻器,闭合开关S且滑片位于最下端时,电容器C中的带电液滴恰好静止,现将滑动变阻器的滑片向上移动,下列说法中正确的是()A．液滴将向上做加速运动B．两电压表示数均减小C．电流表示数不变,液滴仍静止D．电源的输出功率不变,但电子元件消耗的总功率增大二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)某学生用多用电表测电阻,使用的实验器材有多用电表、电压表、滑动变阻器及若干导线.甲乙(1)先将多用电表挡位调到电阻“×100”挡,再将红表笔和黑表笔________,调整________,使指针指向“0 Ω”.(2)再将调节好的多用电表红表笔和图甲中的________(填“1”或“2”)端相连,黑表笔连接另一端.将滑动变阻器的滑片滑到适当位置,欧姆表的读数如图乙所示,则被测电阻为________kΩ.(3)图甲中的电压表有两个量程(0～3 V,内阻为R1；0～15 V,内阻为R2),则R1________R2.(填“＞”“＝”或“＜”)14．(8分)某同学对纽扣锂电池的特性进行了实验探究.该类电池的内阻约为1 kΩ～5 kΩ,电动势标称值为3 V.现有以下实验器材：A．电压表V1：量程3 V,内阻约20 kΩB．电压表V2：量程6 V,内阻约10 kΩC．定值电阻1 kΩD．定值电阻20 kΩE．滑动变阻器一只(0～50 kΩ),待测纽扣锂电池,开关,导线若干(1)实验原理见图甲,请选择合适的实验器材,在图中的小虚线框里标出所选取的器材编号.(2)该同学测量出路端电压U和干路电流I,作出U-I曲线如图乙,可知电池的短路电流是________ mA,电动势是________ V,内阻为________ kΩ.(3)当路端电压为1.5 V时,负载消耗的电功率为________ mW.15．(7分)如图甲所示的电路中,R1、R2均为定值电阻,且R1＝100 Ω,R2阻值未知,R3为一滑动变阻器．当其滑片P从左端滑至右端时,测得电源的路端电压随电源中流过的电流变化图线如图乙所示,其中A、B两点是滑片P在变阻器的两个不同端点得到的.求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值.16．(9分)如图所示的电路中,电源的电动势E＝12 V,内阻未知,R1＝8 Ω,R2＝1.5 Ω,L为规格“3 V,3 W”的灯泡,开关S断开时,灯泡恰好正常发光(不考虑温度对灯泡电阻的影响).试求：(1)灯泡的额定电流和电阻；(2)电源的内阻；(3)开关S闭合时,灯泡实际消耗的功率.17．(10分)在如图甲所示的电路中,R1和R2都是纯电阻,它们的伏安特性曲线分别如图乙中Oa、Ob所示.电源的电动势E＝7.0 V,内阻忽略不计.(1)调节滑动变阻器R3,使电阻R1和R2消耗的电功率恰好相等,求此时电阻R1和R2的阻值为多大？R3接入电路的阻值为多大？(2)调节滑动变阻器R3,使R3＝0,这时电阻R1和R2消耗的电功率各是多少？18．(10分)一台电风扇,内阻为20 Ω,接上220 V电压后,消耗的功率为66 W.求：(1)电风扇正常工作时通过风扇电动机的电流强度；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后,扇叶被卡住,不能转动,则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？物理答案一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．【答案】A【解析】电源是把其他形式的能转化为电能的装置,电路中每通过1 C的电量,该电池能将1.5 J的化学能转变成电能,故A正确；接入电路后,两极电压为路端电压,若外电路正常工作,则路端电压小于电动势,故B错误；电动势表示电源是把其他形式的能转化为电能的本领的物理量,电动势大储存的电能不一定多,故C错误；一节干电池的电动势为1.5 V,表示该电池能将1 C电量的正电荷由负极移送到正极的过程中,非静电力做了1.5 J的功,故D错误.2．【答案】B【解析】要使灯L亮,“非”门的输出应该为“1”,故“非”门的输入为“0”,所以“或”门的两个输入端都应该为0,B正确.3．【答案】B【解析】将四分之一圆形薄合金片看成一个电阻,设为r,图甲中等效为两个电阻并联,R甲＝r2,图乙中等效为两个电阻串联,R乙＝2r,所以R甲＝14R乙,所以B正确.4．【答案】C【解析】由题图知,在C点,电源的总功率等于电源内部的热功率,所以电源的电动势为E＝3 V,短路电流为I＝3 A,所以电源的内阻为r＝EI＝1 Ω.图象上AB段所表示的功率为P AB＝P总－I2r＝(1×3－12×1) W＝2 W,故C正确,A、B、D错误.5．【答案】D【解析】改装后的电流表是小量程电流计与定值电阻并联而成,图甲中的A1、A2并联,表头的电压相等,电流相等,指针偏转的角度相同,量程不同的电流表读数不同,故AB 错误；图乙中的A1、A2串联,A1、A2的示数相同,由于量程不同,内阻不同,电表两端的电压不同,流过表头的电流不同,指针偏转的角度不同.因两电流表的内阻之比为A1 A235 0.61RR==,则两电表两端的电压之比为5∶1,则A1、A2的指针偏角角度之比5∶1,故C 错误,D正确.6．【答案】B【解析】由上图可知电源电动势为6 V,电源内阻为0.5 Ω.A项中三电阻并联,R外＝1Ω,I＝ER外＋r＝4 A,U＝IR外＝4 V；B项中两个电阻串联,然后与第三个电阻并联,R外＝2 Ω,I＝2.4 A,U＝IR外＝4.8 V；C项中三电阻串联,R外＝9 Ω,I＝0.63 A,U＝IR外＝5.68 V；D项中两电阻并联后与第三个电阻串联,R外＝4.5 Ω,I＝1.2 A,U＝IR外＝5.4 V.故选B.7．【答案】C【解析】当cd端短路时,ab间电路的结构是：电阻R2、R3并联后与R1串联,等效电阻为R＝R2R3R2＋R3＋R1＝12×416Ω＋1 Ω＝4 Ω,故A错误；当ab端短路时,cd之间电路结构是：电阻R1、R3并联后与R2串联,等效电阻为R＝R1R3R1＋R3＋R2＝1×45Ω＋12 Ω＝12.8 Ω,故B错误；当ab两端接通测试电源时,cd两端的电压等于电阻R3两端的电压,为U3＝R3R1＋R3E＝45×10 V＝8 V,故C正确；当cd两端接通测试电源时,ab两端的电压等于电阻R3两端的电压,为U3＝R3R2＋R3E＝412＋4×10 V＝2.5 V,故D错误.8．【答案】D【解析】当滑片P滑到最右端时,R2被短路,R3与整个变阻器R并联,并联电阻上的电流都是0.5 A,则并联电阻相等,都是12 Ω,A错误；电源电动势313()12VR RE I R rR R⋅=++=+,B错误；当滑片P滑到最左端时,R3、R2及变阻器R都被短路,此时电流表的读数112AEIR r==+,C错误；滑片P位于变阻器的中点时,R3与12R并联后再与R1串联,此时R并＝4 Ω,I总＝1.2 A,则并联部分的电压U＝4.8 V,变阻器上消耗的功率23.84W/2RUPR==,D正确.9．【答案】CD【解析】电路消耗的电功率的计算公式P＝UI,P＝Wt是普遍适用的,而A、B两选项只适用于纯电阻电路,而电视机、洗衣机、微波炉和排油烟机都不是纯电阻电器,所以A、B错误,C、D正确.10．【答案】CD【解析】由于用交流电压表测得b、d两点间电压为220 V,这说明ab间电路是通的,bc间电路不通或cd间电路不通；由于用交流电压表测得a、c两点间为220 V,这说明cd间电路是通的,ab间电路不通或bc间电路不通；综合分析可知bc间电路不通,ab间、cd间电路通,即选项C、D正确.11．【答案】BC【解析】要使AB与BC间的电压相等,即有E＝U AB＋U BC,U AB＝U BC,解得U BC＝3.5 V.而U BC ＝U ＋IR 1,得U ＝U BC －IR 1,将U BC ＝3.5 V ,R 1＝1000 Ω代入得U ＝3.5－1000I ,在题给图象中作出函数关系U ＝3.5－1000I 的图象,两图象的交点对应的横纵坐标I ＝1.5 mA,U ＝2 V 即为公共解,由IR ＝U 解得R ＝1333 Ω.12．【答案】CD【解析】据题知电子元件M 满足欧姆定律,所以1M E I R k==是定值,即滑动变阻器的滑片向上移动时电路中电流不变,电流表的示数不变,R 1两端电压不变,即电容器板间的电压U C 不变,所以液滴仍静止,故A 错误,C 正确；因电流不变,所以电源的内电压不变,则路端电压不变,所以电压表V 1示数不变.因R 2的电阻减小,所以其两端电压减小,即电压表V 2示数减小,故B 错误；路端电压和R 1两端电压均不变,R 2的电压减小,则电子元件M 两端的电压增大,由P ＝UI 知,电子元件消耗的总功率增大,故D 正确.二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)【答案】(1)短接 欧姆调零旋钮 (2)1 2.5 (3)＜ 14．(8分)【答案】(1)如图所示(2)2.62(2.60～2.63均可) 2.91(2.90～2.93均可) 1.11(1.08～1.15均可) (3)1.95(1.92～1.97均可)【解析】(1)图中,闭合电路中路端电压大于R 0两端的电压,可用电压表B 测量路端电压,电压表A 测量R 0的电压,电阻R 0选用定值电阻C 足够,因为电源内阻较大,如图所示.(2)根据闭合电路欧姆定律得U ＝E -Ir ,当I ＝0时U ＝E ,由图可知,U －I 图象的纵轴截距大小等于电池的电动势,故电池的电动势E ＝2.90 V ；短路时U ＝0,则由图知,短路电流I ＝2.60 mA,图象的斜率的绝对值等于电池的内阻,则r ＝|ΔUΔI |＝1.12×103Ω＝1.12 k Ω.(3)当路端电压为1.5 V 时,由图象读出电流I ＝1.3 mA,电源的输出功率P ＝UI ＝1.5×1.3×10-3 W ＝1.95 mW.15．(7分)【解析】(1)由题图乙中AB 线延长,交U 轴于20 V 处,交I 轴于1.0 A 处可知电源的电动势为E ＝20 V ,内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时,电路参数对应题图乙中的B 点,即U 2＝4 V 、I 2＝0.8 A 得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时,由题图乙知此时U 外＝16 V ,I 总＝0.2 A,所以R 外＝U 外I 总＝80 Ω 因为R 外＝R 1R 3R 1＋R 3＋R 2,所以滑动变阻器的最大阻值为R 3＝300 Ω.16．(9分)【解析】(1)灯泡的额定电流I 0＝P 0U 0＝33 A ＝1 A电阻R L ＝U 20P 0＝323Ω＝3 Ω.(2)S 断开时,灯泡L 正常发光,即I 1＝I 0,根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r ) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω.(3)S 闭合时,设外电路总电阻为R 外,R 外＝R L ·R 2R L ＋R 2＋R 1＝9 Ω 干路电流为I 总＝ER 外＋r＝1.2 A灯泡两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯泡实际消耗功率P ＝U 2LR L ＝0.48 W.17．(10分)【解析】(1)R 1、R 2和R 3串联,电流相等,当电阻R 1和电阻R 2消耗的电功率相等时,由伏安特性曲线可知,此时电路中的电流I ＝2.5 mA这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V 由欧姆定律得R 1＝R 2＝U 1I ＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I ＝800 Ω. (2)当R 3＝0时U 1′＋U 2′＝E ＝7 V又因通过电阻R1和R2的电流相等,从伏安特性曲线上可以看出,I′＝3.5 mA,且U1′＝3 VU2′＝4 V电阻R1消耗的电功率为P1＝I′U1′＝1.05×10－2 W电阻R2消耗的电功率为P2＝I′U2′＝1.4×10－2 W.18．(10分)【解析】(1)由P入＝IU得I＝P入U＝66220A＝0.3 A.(2)电风扇正常工作时转化为内能的功率P内＝I2r＝0.32×20 W＝1.8 W电风扇正常工作时转化为机械能的功率P机＝P入－P内＝66 W－1.8 W＝64.2 W电风扇正常工作时电动机的效率η＝P机P入×100%＝64.266×100%≈97.3%.(3)电风扇扇叶被卡住后通过电动机的电流I′＝Ur＝22020A＝11 A电动机消耗的电功率P＝I′U＝11×220 W＝2420 W 电动机发热功率P热＝I′2r＝112×20 W＝2420 W.。

高二物理单元检测卷《恒定电流》一、选择题（本小题共10 小题，共 50 分。

每题所给的选项中，只有一个是正确的）1、下列关于电动势的说法中正确的是 ()A ．电动势的大小与非静电力的功成正比，与移送电荷量的大小成反比B ．电源两极间的电压等于电源电动势C ．电动势公式 E=W/q 中 W 与电压 U=W/Q 中的 W 是一样的，都是电场力的功D ．电动势越大的电源，将其他形式的能转化为电能的本领越大 2、关于电阻和电阻率的说法中，正确的是（）A ．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B ．由 R =U ／ I 可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C ．金属材料的电阻率一般随温度的升高而增大D ．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一3、如图，一根横截面积为 S 的均匀长直橡胶棒上带有均匀分布的负电荷，设棒单位长度内所含的电荷量为 q ， 当此棒沿轴线方向做速度为 v 的匀速直线运动时，由于棒的运动而形成的等效电流大小为()qv A ． vqB.qC ．qvSD.vs4、如图所示的电路中 , U=120 V, 滑动变阻器 R 2 的最大值为 200Ω ,R 1=100Ω .当滑片 P 滑至R 2 的中点时， a 、 b 两端的电压为（ ）A.60 VB.40 VC.80 VD.120 V5、一白炽灯泡的额定功率与额定电压分别为 36 W 与 36 V 。

若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率 （）A ．等于 36 WB ．小于 36 W ，大于 9 WC ．等于 9 WD ．小于 9 W6、如图所示， 有四盏电灯连接在电路中， L 1 和 L 2 都标有 “ 220V 100W ”字样， L 3 和 L 4 都标有“ 220V 40W ”字样，把电路接通后，最暗的是（）A ．L 1B ．L 2C ．L 3D ．L 47、如图，汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为 0.05Ω，电表可视为 理想电表．只接通 S 1 时，电流表示数为 10A ，电压表示数为 12V ；再接通 2，启动电动机S 时，电流表示数变为 8A ，则此时通过启动电动机的电流是（ ） A ． 2A B ．8AC ． 50AD ． 58A8、如图所示的电路中，闭合开关S，灯泡 L 1和 L 2均正常发光，由于某种原因灯泡L 2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是()A. 灯泡 L1变亮B.电流表读数变大，电压表读数变小C.电容器 C 上电荷量减小D.电源的输出功率可能变大9、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（）A ．电流表中断路，Ｌ１和Ｌ２都完好B．Ｌ１灯丝断路，电流表和Ｌ２都完好C．Ｌ２灯丝断路，电流表和Ｌ１都完好D．Ｌ１和Ｌ２灯丝都断路，而电流表完好10、一氧化碳传感器主要用于汽车尾气中一氧化碳浓度的检测。

高二物理选修31恒定电流单元检测含恒定电流单元检测试卷一、选择题：1．以下图，图线 1 表示的导体电阻为R1，图线2表示的导体的电阻为R2，则以下说法正确的选项是A R1： R2=1：3B R1： R2=3：1C 将R1与R2串连后接于电源上，则电流比I 1：I 2=1：3D 将R1与R2并联后接于电源上，则电流比I 1：I 2=1：32．如图电路中，在滑动变阻器的滑片P向上端 a 滑动过程中，两表的示数状况为A电压表示数增大，电流表示数减少B电压表示数减少，电流表示数增大C两电表示数都增大D两电表示数都减少I112U O1 2 3 (第2 )3．如图，电键S 闭合后使滑动变阻器触点P向左滑动，则电路中的电流表读数怎样变化A增大B减小C先增大后减小D先减小后增大R1aR3V R2b PA(第3)4．如图，电源的内阻不可以忽视，当电路中点亮的电灯的数量增加时，下边说法正确的选项是A 外电路的总电阻渐渐变大，电灯两头的电压渐渐变小R2PB 外电路的总电阻渐渐变大，电灯两头的电压渐渐不变R1R3C 外电路的总电阻渐渐变小，电灯两头的电压渐渐不变AD 外电路的总电阻渐渐变小，电灯两头的电压渐渐变小S(第4) 5．一电压表由电流表G与电阻 R串连而成，以下图，若在使用中发现此电压表的读数总比正确值稍大一些，采纳以下哪一种举措可能加以改良A 在R上串连一比R大得多的电阻B 在R上串连一比R小得多的电阻C 在R上并联一比R小得多的电阻D 在R上并联一比R大得多的电阻⋯⋯⋯⋯(第5)6．一个门电路的两个输入端A、B 与输出端 Z 的波形以下图，则可知该门电路是RG （ A）“与”门．（ B）“或”门．(第7 )（ C）“与非”门．（ D）“或非”门．7. 两只同样的电阻串连后接到电压为9V 的恒定电路上，用一只0～ 5～ 15V 的双量程电压表的5V 档测此中一只电阻两头电压时，示数为 4.2V ，则换用15V 档测这个电阻两头电压时，示数为A. 小于B. 等于C.大于D. 不可以确立8．小量程的电流表G和用与此同样的小量程电流表改制成的电流表A、电压表 V 的内阻分别为R、 R、GAR V，它们之间的大小关系是G<R A<R V A<R G<R VC.R <R<R>R>RVAG GV A9．经过精准校准的电压表V1和 V2，分别用来测定以下图电路中R 两头 a、 b 间的电压，读数挨次为12.7V 和 12.3V ，则A． a、 b 间的实质电压应大于B、 a、 b 间的实质电压应小于C、电压表V1的内阻大于V2的内阻(第8题)D、电压表V1的内阻小于V2的内阻10．以下图电路中，三只灯泡本来都正常发光，当滑动变阻器的滑动触头P 向左挪动时，下边判断正确的是A． L1和 L3变亮， L2变暗B． L I变暗， L2变亮， L3亮度不变C． L1中电流变化值小于L3中电流变化值D．L l上电压变化值小于L2上的电压变化值(第9题)11．在如图电路中，电键 S、S、S 、S 均闭合．C是水平搁置的平行板电容器，板间悬浮着一油滴 P．断1234开哪一个电键后P 会向下运动（）S1A S 1B S2C SD S43S3S2C PS4(第 13 题)12. 右图所示的是伏安法测电阻的部分电路，开关先后接通 a 和 b 时，察看电压表和电流表示数的变化，那么A.若电压表示数有明显变化，丈量B.若电压表示数有明显变化，丈量C.若电流表示数有明显变化，丈量D.若电流表示数有明显变化，丈量R 的值时， S 应接 a R 的值时， S 应接 b R 的值时， S 应接 a R 的值时， S 应接 b13．如右图所示的电路中，电阻R1=10Ω， R3=5Ω， R4=10Ω，电容器电容C=2μ F，电源电动势E=15V，内阻不计，要使电容器不带有电，变阻器 R2的阻值应调为A．8Ω B ． 16Ω C ． 20Ω D ．40Ω二、填空题：14．由门电路组成的一简单控制电路如图，此中’为光敏电阻，光照时电阻很小，R 为变阻器，L为R小灯泡。

第二章恒定电流单元测试一、选择题：（每题4分，错选或多选均不得分，漏选得2分，共40分) ☆1、在10s内通过电解槽某一横截面向右迁移的正离子所带的电量为2C，向左迁移的负离子所带电量为3C，那么电解槽中电流强度大小为（）A．0.1A B．0.2A C．0.3A D．0.5A☆2、一个标有“220V 60W”的白炽灯泡，用多用电表的欧姆挡去测量它的电阻，其阻值( ) A．接近于807ΩB．一定等于807ΩC．明显大于807ΩD．明显小于807Ω☆3、甲、乙两根同种材料制成的电阻丝，长度相等，甲横截面的半径是乙的两倍，将其并联后接在电源上( ) A．甲、乙的电阻之比是1:2B．甲、乙中的电流强度之比是4:1C．甲、乙电阻丝上产生的热量之比是4:1D．甲、乙电阻丝两端的电压之比是1:2☆☆4、同样粗细等长的铜棒和铁棒接在一起后接入电路电如图，下列说法正确的是（）A．通过两棒的电流强度不等B．两棒内电子定向移动的速率相等C．两棒内电场强度相等D．铁棒两端电压大于铜棒两端电压☆☆5、铅蓄电池的电动势为2V，这表示（）A．电路中每通过1C电量，电源把2J的化学能转变为电能B．蓄电池两极间的电压为2VC．蓄电池能在1s内将2J的化学能转变成电能D．蓄电池将化学能转变成电能的本领比一节干电池的大☆☆6、如图所示，直线A为电源的U－I图线，直线B为电阻R的U－I图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是（）A．4 W，8 WB．2 W，4 WC．4 W，6 WD．2 W，3 W☆☆7、如图所示，把两盏相同的电灯分别接成甲、乙两种电路，甲电路所加的电压为8V，乙电路所加的电压为14 V。

调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的电功率分别为P甲和P乙，下列关系中正确的是（）A．P甲＞P乙 B.P甲＜P乙C．P甲＝P乙 D.无法确定☆☆8、下列使用多用表欧姆档测电阻的注意事项中，不正确的说法是（）A．如待测电阻与电源相连，就先切断电源，再用多用表欧姆档测量B．应使待测电阻与其他元件断开，并且不能用双手同时接触两表笔金属部分C．为使测量准确，应使表针指在中值电阻附近，否则应换档D．每次更换量程都要将两表笔短接，进行调零E．注意两表笔正、负极性不要接错F．使用完毕，应将选择开关置于空档OFF，或交流电压最高档☆☆9、输电线总电阻为r，输送的电功率是P，送电电压U，则用户得到的功率为（）☆☆10、在图示电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为（）A．A灯和B灯都变亮B．A灯、B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮二、填空题：（每题6分，共18分）☆11、额定电压为110伏的电动机的线圈电阻为0.4欧，正常工作时，电动机每秒钟放出的热量为1000焦，则电动机正常工作时的电流强度是_____安，每秒钟有________焦的电能转化为机械能．☆☆12、如图所示，甲、乙分别是两个电阻的I－U图线，甲电阻阻值为______Ω，乙电阻阻值为______Ω，电压为10V时，甲中电流为______A，乙中电流为______A。

恒定电流-物理单元检测题-含参考答案本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

共150分考试用时120分钟。

第Ⅰ卷（选择题共40分）一、每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，每小题4分。

1．关于电阻率，下列说法正确的是（ ）A ．电阻率是表征材料导电性的物理量，电阻率越大，导电的性能越好。

B ．各种材料的电阻率都与温度有关，金属导体的电阻率随温度的升高而增大。

C ．超导体是指当温度降低到接近绝对零度的某一临界温度时，它的电阻突然变为零。

D ．有些的合金的电阻率几乎不受温度的影响，通常用它们制成标准的电阻。

2．先后按图中（1）、（2）所示电路测同一未知电阻阻值R x ，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为6V ，电流表示数为2mA ，那么按图（2）所示电路测得的结果应有（ ）A ．电压表示数为6V ，电流表示数为2mAB ．电压表示数为6V ，电流表示数小于2mAC ．电压表示数小于6V ，电流表示数小于2mAD ．电压表示数小于6V ，电流表示数大于2mA 3．有人在调制电路时用一个“100k Ω81W ”的电阻和一个“300k Ω、81W ”的电阻串联，作为400k Ω的电阻使用，此时两串联电阻允许消耗的最大功率为（ ）A ．21W B ．81W C ．61W D ．41W 4．如图所示的电路中，已知电容C 1=C 2，电阻R 1>R 2，电源的电动势为E ，内阻不计，当电键S 接通时，下列说法正确的是（ ）A ．C 1的电量变多，C 2的电量变少B ．C 1的电量变少，C 2的电量变多 C ．C1和C 2的电量都变多D ．C 1和C 2的电量都变少5．如图所示，是测定两个电源的电动势和内电阻实验中得到的电流和路端电压图线，则应有（ ） A ．当I 1=I 2时，电源总功率P 1=P 2 B ．当I 1=I 2时，外电阻R 1=R 2 C ．U 1=U 2时，电源输出功率P 出1<P 出2D ．当U 1=U 2时,电源内部消耗的电功率P 内1<P 内26．如图所示电路中，电源电动势为12V ，内电阻不能忽略，闭合S 后，调整R 的阻值，使电压表的示数增大∆U=2V ，在这一过程中（ ）A ．通过R 1的电流增大，增大量为∆U/R 1B ．R 2两端的电压减小，减小量为∆UC ．通过R 2的电流减小，减小量小于∆U/R 2D ．路端电压增大，增大量为∆U7．如图所示，电源电动势为ε， 内电阻为r ，L 1、L 2、L 3为三个相同的灯泡，下面关于各灯的叙述正确的是（ ）A ．当滑片P 位于ab 中点时，灯L 3的功率是L 1的4倍B ．当滑片P 位于ab 中点向 移动时，灯L 2变暗C ．当滑片P 位于ab 中点向b 端移动时，灯L 3变亮D ．当滑片P 位于a 端向b 端移动时，灯L 1变暗8．如图所示的电路中，闭合电键，灯L 1、L 2正常发光，由于电路出现故障，突然发现灯L 1变亮，灯L 2变暗，电流表 的读数变小，根据分析，发生的故障可能是（ ）A ．R 1断路B ．R 2断路C ．R 3短路D ．R 4短路9．图所示电路中，各灯额定电压和额定功率分别是：A 灯“10V 10W ”，B 灯“60V 60W ”， C 灯“40V 40W ”，D 灯“30V 30W ”。

恒定电流 测试题一、选择题(不定项选择，48分)1、在10s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2C ，向左迁移的负离子所带电量为3C ，那么电解槽中电流强度大小为 （ ）A ．0.1AB ．0.2AC ．0.3AD ．0.5A2、甲乙两条铜导线质量之比M 甲:M 乙=4:1,长度之比为L 甲:L 乙=1:4，则其电阻之比R 甲：R 乙为A ．1:1B ．1:16C ．64:1D ．1:643、如图所示，图线1表示的导体电阻为R 1，图线2表示的导体的电阻为R 2，则说法正确的是A 、R 1：R 2 =1：3B 、 R 1：R 2 =3：1C 、 将R 1与R 2串联后接于电源上，则电流比I 1：I 2=1：3D 、 将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：34、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ） A. 电流表中断路，L １和L ２都完好 B. L １灯丝断路，电流表和L ２都完好 C. L ２灯丝断路，电流表和L １都完好 D. L １和L ２灯丝都断路，而电流表完好5、一台直流电动机的电阻为R ，额定电压为U ，额定电流为I ，当其正常工作时下述正确的是 A ．电动机所消耗的电功率IU B. t 秒内所产生的电热为IUtC ．t 秒内所产生的电热为I 2Rt D. t 秒内所产生的机械能为I （U －IR ）t 6、下列各种说法中正确的是 （ ） A ．电流的定义式qIt=，适用于任何电荷的定向移动形成的电流。

B ．电源的负载增加，输出功率一定增大C ．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功D ．从U RI=可知，导体的电阻跟两端的电压成正比，跟导体的电流成反比7. 走廊里有一盏灯，在走廊两端及中间位置各有一个开关，我们希望不论哪一个开关接通都能使灯点亮，那么设计的电路为（ ） A.“与”门电路 B.“非”门电路 C.“或”门电路 D.上述答案都有可能 8．在图中，A. B 两图分别为测灯泡电阻 R 的电路图，下述说法正确的是（ ）A ．A 图的接法叫电流表外接法，B 图的接法叫电流表的内接法 B ．A 中R 测＞R 真，B 中R 测＜R 真C ．A 中误差由电压表分流引起，为了减小误差，就使R<<R v ，故此法测较小电阻好D ．B 中误差由电流表分压引起，为了减小误差，应使R>>R A ，故此法测较大电阻好9.如图所示的电路中, U =120 V, 滑动变阻器R 2的最大值为 200Ω,R 1=100Ω.当滑片P 滑至R 2的中点时，a 、b 两端的电压为（ ） A.60 V B.40 V C.80 V D.120 V10．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ） A ．电灯L 更亮，安培表的示数减小 B ．电灯L 更亮，安培表的示数增大 C ．电灯L 变暗，安培表的示数减小 D ．电灯L 变暗，安培表的示数增大11、如图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是A ．4 W ，8 WB ．2 W ，4 WC ．4 W ，6 WD ．2 W ，3 W 12、如右图所示电路中，电源内阻不能忽略，R 1＝10Ω，R 2＝8Ω，当开关S 接A 时，电流表的示数为0.2A ，当开关S 接B 时，电流表的示数可能为： A 、0.19A B 、0.22A C 、0.25A D 、0.28A二.实验题(12分) 13.读数（1）__________cm （2）__________mm （3）__________mA （4）__________V 14.测定电源的电动势和内电阻的实验电路和U-I 图像如下:（1）闭合开关前为防止电表过载滑动变阻器的滑动头P 应放在_____处（2）现备有以下器材： A ．干电池1个 B ．滑动变阻器（0~50Ω） C ．滑动变阻器（0~1750Ω） D ．电压表（0~3V ） E ．电压表（0~15V ）F ．电流表（0~0.6A ）G ．电流表（0~3A ）其中滑动变阻器应选___ _，电流表应选_ _ __，电压表应选_ _ _。

高二物理恒定电流单元综合测试题(含答案)第二章恒定电流单元复习试卷1717 一、选择题（每小题5分，共50分.在每小题给出的四个选项中有一个或多个选项正确.） 1．有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积中有n个自由电子，电子的电量为q，此时电子的定向移动速率为v，在t 时间内，通过导体横截面的自由电子数可表示为（） A．nvSt B．nvt C． D． 2．关于电阻的计算式和决定式，下面说法正确的是（）A．导体的电阻与其两端电压成正比，与电流成反比 B．导体的电阻仅与导体长度、横截面积和材料有关 C．导体的电阻随工作温度变化而变化 D．对一段一定的导体来说，在恒温下比值是恒定的，导体电阻不随U或I的变化而变化 3．某学生在研究串联电路电压特点时，接成如图所示电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，则出现此种情况的原因可能是（）（R1 、R2阻值相差不大） A．AB段断路 B．BC段断路 C．AB段短路 D．BC段短路4．下列说法正确的是（） A．欧姆表的每一挡的测量范围是从0到∞ B．用不同挡次的欧姆表测量同一电阻的阻值，误差大小是一样的 C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大 D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小 5．如图电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是（）A．4∶2∶1 B．2∶1∶1 C．3∶2∶1 D．以上都不对 6．金属铂的电阻对温度的高低非常敏感，在下图所示的U-I图象中，可以表示出金属铂电阻的U－I图线的是（）7．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（） A．电灯L更亮，安培表的示数减小 B．电灯L更亮，安培表的示数增大 C．电灯L变暗，安培表的示数减小 D．电灯L变暗，安培表的示数增大8．加在某台电动机上的电压是U（V），电动机消耗的电功率为P（W），电动机线圈的电阻为R（Ω），则电动机线圈上消耗的热功率为（）A． B． C． D． 9．在研究长度为L、横截面积为S的均匀导体中电流的流动时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，而和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。
