零件尺寸的测量

零件尺寸的测量方法零件尺寸的测量方法有很多种，具体采用哪种方法取决于零件的材质、尺寸、形状以及所需的测量精度。

以下是几种常见的零件尺寸测量方法：1、直接测量法：直接测量法是最简单、最直接的测量方法，适用于一些简单的尺寸，如长度、直径等。

测量时，使用卡尺、千分尺等测量工具直接对零件进行测量，读取数值。

这种方法简单易行，但精度较低。

2、间接测量法：对于一些无法直接测量的尺寸，如圆弧半径、锥度等，可以采用间接测量法。

这种方法是通过测量与所需尺寸相关的其他尺寸，然后通过计算得出所需尺寸。

间接测量法的精度取决于计算和测量工具的精度。

3、比较测量法：比较测量法是将被测零件与标准件进行比较，从而确定零件尺寸的方法。

这种方法适用于一些精密零件的测量，如轴承、齿轮等。

通过比较标准件与被测零件的外观、尺寸等，可以较为准确地确定零件尺寸。

4、坐标测量法：坐标测量法是一种高精度的测量方法，适用于复杂零件的测量。

这种方法是通过使用坐标测量机或三坐标测量仪等高精度测量设备，对零件的各个尺寸进行精确测量，并记录在计算机中。

坐标测量法的精度高，但需要使用昂贵的测量设备和专业的操作人员。

5、光学投影法：光学投影法是一种利用光学原理进行测量的方法。

将被测零件放置在投影仪下，通过投影仪将零件的轮廓投影到屏幕上，然后使用测量工具对投影的轮廓进行测量。

光学投影法的精度较高，但需要使用较为复杂的设备和专业的操作人员。

6、干涉法：干涉法是一种利用光的干涉现象进行测量的方法。

这种方法通常用于高精度表面粗糙度的测量。

通过使用干涉显微镜，将光源发出的光照射到被测表面，并观察干涉条纹，从而确定表面粗糙度等参数。

干涉法的精度非常高，但需要使用专业的干涉显微镜和操作人员。

7、非接触式测量法：非接触式测量法是一种不与被测零件接触就能进行测量的方法。

这种方法通常使用激光、超声波等非接触式传感器进行测量。

非接触式测量法的优点是不会对被测零件造成损伤，适用于一些易碎或精密零件的测量。

零件尺寸的测量与检测摘要：在零件加工的过程中，为了掌握加工零件的尺寸大小、精度,都要对各种尺寸参数进行测量，获得测量结果，并以之作为分析判断和决策的依据。

传统的测量方法多是接触型的测量方法，不仅效率低而且容易损伤被测物。

伴随视觉技术和激光技术的发展，基于现代视觉技术的几何特征测量已成为高速生产系统中快速、准确、全面的对产品几何尺寸控制的新方向。

在产品开发中，测量技术的作用显得日益重要。

目前在精密计量检测领域，测量精度已从原来的微米量级发展到纳米量级，对更微细加工形状的检测也受到更多关注。

不但对产品的精度质量如形状尺寸、表面粗糙度、圆度等提出了更高的检测要求，而且用于验证加工机床本身精度的各种检测技术也在不断进步。

关键词：零件、尺寸、测量一、零件尺寸的测量（一）用人工仪器测量。

随着精密机械工件、小零件、电子元器件的需求市场需求量不断攀升，但是令各大厂商头痛的是落后的质检方式和极低的检测效率，无法保证按时按质交货。

人工用仪器一边测量一边记录数据。

主流的机械零件尺寸测量方法还是人工用测量仪器一边测量一边记录数据。

这种方法由于人工读数所带来的误差比较大、效率非常低;而且当数据量大时,无法对数据的及时处理及误差分析。

统的测量方法大都使用手工测量，操作麻烦，人为影响尺寸精度的可能性很高。

（二）信息化仪器的应用。

随着科学技术的进步，测量的自动化程度也随之提高，以尺寸的获得、转换、显示为主要的机电测量技术也日益完善。

检测仪器数字化是当前及未来仪器的普遍趋势。

信息化就是用各种技术工具与方法代替人工来完成测量、分析、判断和控制工作。

一个自动化系统通常由多个环节组成，分别完成信息获取、信息转换、传送和执行等功能，在实现自动化的工程中，信息的获取和转换是极其重要的组成环节。

目前很多测量仪器都配串口，通过对具有数据接口的测量仪器配置数据分析仪，将使测量仪器的性能大大得到提高。

数据采集仪的主要作用是自动从测量仪器中获取测量数据，进行记录，分析计算，形成相应的各类图形，对测量结果进行自动判断.系统能及时、准确地对工件进行检测和误差分析.大幅度缩短测量工件和统计分析的时间,使操作者能够及时了解工艺系统的工作状态、加工误差的变化趋势及加工误差的影响因素,以便及时调整工艺系统,使加工误差的在线测量、实时分析得以实现。

详解轴类零件的尺寸测量方法摘要：机械行业中，轴类零件是最常用的零件之一，应用于各种运动场合，一般常用通用量具如游标卡尺、千分尺等来测量轴类零件尺寸。

看似简单的测量方法里，包含着如尺寸公差知识、常用量具读数原理、测量技术原理、数据计算等多学科知识，测量前，应先进行测量工具和测量方法的选择，测量时，应保持被测部位和量具清洁，保障测量表面的接触紧实，保证刻度读数的准确，测量完毕后，依据图纸或设计要求要对被测数据进行分析和处理，得出后续处理方案。

关键词：尺寸测量；读数方法；测量误差；数据处理机械行业中，几乎所有运动机构都需要进行动力的转换和传输，在传输过程中一个重要的部件就是传动轴，它可以起到支撑、传动、传递转矩等作用，轴的尺寸精度是衡量其是否合格的首要条件，因此，本论文就来探讨典型轴类零件的尺寸测量方法。

在进行测量之前要学习一些相关的基础知识，如掌握尺寸公差的基础知识、测量技术基本原理、常用测量工具的读数原理。

还要了解一些技能知识，如能够计算零件尺寸的极限偏差值和标准偏差，会查询标准公差数值表等。

通用量具的具体读数方法是：①游标卡尺的读数方法是在主尺上读出副尺零线以左的刻度值，找到副尺上与主尺刻线对齐的格数，乘以精度0.02mm，最后两数相加得出测量值。

②千分尺的读数方法：先读取固定套筒左边露出的刻度值，再以固定套筒基准线读取微分套筒上的刻度，最后将两数值相加，即为测量值。

图1掌握了基本的读数方法后，就要对图纸进行分析，对以上图纸分析结果如下：1.根据传动轴在实际中的使用要求，分析图纸不同部位的尺寸公差，找出一般尺寸（公差带≧0.02）和重要关键尺寸（公差带<0.02，小数点后3位数值）。

2.依据分析结果，选择合适的测量工具，一般尺寸选用游标卡尺，重要尺寸选择外径千分尺进行测量。

用游标卡尺测量图纸中一般尺寸，主要包括长度尺寸、非配合尺寸和轴肩部位尺寸，测量步骤：①将卡尺的外侧量爪擦拭干净，将两量爪紧密贴合，检查有无缝隙，且主尺和游标尺的零位刻度相互对齐，俗称零位校准②将测量部位用棉布擦拭干净③测量时，右手握住尺身，大拇指移动游标尺，左手拿住传动轴，使被测部位在两外测量爪之间，当与量爪紧密相贴时，即可读数④为获得较正确的测量结果，应在轴的同一截面的不同方向进行多次测量，一般3~5次。

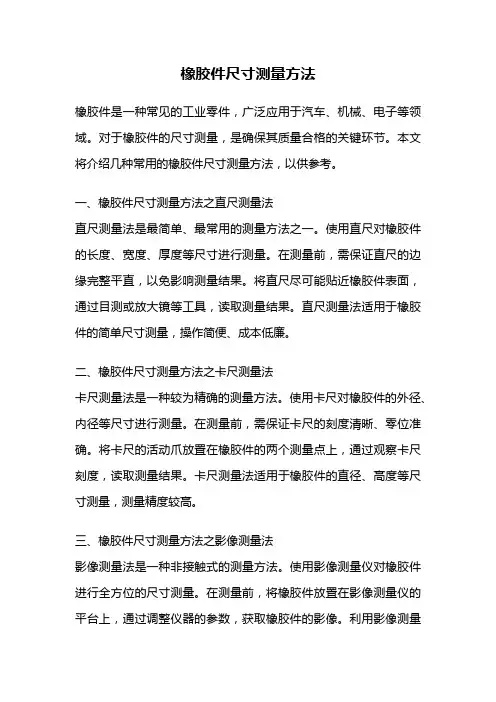

橡胶件尺寸测量方法橡胶件是一种常见的工业零件，广泛应用于汽车、机械、电子等领域。

对于橡胶件的尺寸测量，是确保其质量合格的关键环节。

本文将介绍几种常用的橡胶件尺寸测量方法，以供参考。

一、橡胶件尺寸测量方法之直尺测量法直尺测量法是最简单、最常用的测量方法之一。

使用直尺对橡胶件的长度、宽度、厚度等尺寸进行测量。

在测量前，需保证直尺的边缘完整平直，以免影响测量结果。

将直尺尽可能贴近橡胶件表面，通过目测或放大镜等工具，读取测量结果。

直尺测量法适用于橡胶件的简单尺寸测量，操作简便、成本低廉。

二、橡胶件尺寸测量方法之卡尺测量法卡尺测量法是一种较为精确的测量方法。

使用卡尺对橡胶件的外径、内径等尺寸进行测量。

在测量前，需保证卡尺的刻度清晰、零位准确。

将卡尺的活动爪放置在橡胶件的两个测量点上，通过观察卡尺刻度，读取测量结果。

卡尺测量法适用于橡胶件的直径、高度等尺寸测量，测量精度较高。

三、橡胶件尺寸测量方法之影像测量法影像测量法是一种非接触式的测量方法。

使用影像测量仪对橡胶件进行全方位的尺寸测量。

在测量前，将橡胶件放置在影像测量仪的平台上，通过调整仪器的参数，获取橡胶件的影像。

利用影像测量软件对影像进行处理分析，测量橡胶件的尺寸。

影像测量法适用于复杂形状的橡胶件测量，测量精度高，同时可以保存测量结果供后续分析和比对。

四、橡胶件尺寸测量方法之激光测量法激光测量法是一种高精度的测量方法。

通过激光测距仪或激光传感器对橡胶件的尺寸进行测量。

在测量前，需保证激光测量仪的参数准确。

将激光测距仪对准橡胶件的测量点，触发测量按钮进行测量。

激光测量法适用于橡胶件的长度、宽度、高度等尺寸测量，测量精度极高。

五、橡胶件尺寸测量方法之三坐标测量法三坐标测量法是一种精密的测量方法。

使用三坐标测量仪对橡胶件的三维尺寸进行测量。

在测量前，将橡胶件固定在三坐标测量仪的测量台上，通过调整仪器的参数，进行测量。

三坐标测量法适用于复杂形状、高精度的橡胶件测量，测量结果准确可靠。

利用机器视觉技术的机械零件尺寸检测随着科技的不断进步，机器视觉技术在工业制造领域得到了广泛应用，其中之一就是机械零件尺寸检测。

利用机器视觉技术进行机械零件尺寸检测能够提高检测的准确性和效率，减少人工检测的不确定性，大大提升制造业的生产效能和产品质量。

机器视觉技术的应用范围非常广泛，其中之一就是对机械零件的尺寸进行检测。

在过去，人工测量是常用的检测手段，但是人工测量不仅费时费力，而且容易受到人为因素的影响，造成测量结果的误差。

而利用机器视觉技术，可以通过高精度的图像处理算法和先进的深度学习模型，对零件进行全面的、无死角的尺寸测量。

首先，机器视觉技术通过高分辨率的图像设备，可以将机械零件的图像获取到计算机中，然后通过图像处理程序对图像进行预处理，包括去噪、增强对比度、边缘检测等。

接着，机器学习算法或深度学习模型开始工作，对图像进行特征提取和分析。

这一步非常关键，因为不同的零件可能有不同的形状和尺寸，所以需要设计相应的算法和模型，以便准确地识别并测量不同种类的零件。

对于非常小或非常细长的零件，由于图像的失真和畸变，可能导致尺寸测量的不准确。

为了解决这个问题，一些先进的机器视觉系统可能会使用多个相机进行图像捕捉，并使用三维重建技术来生成更准确的模型。

通过机器学习算法和深度学习模型的训练，机器视觉系统能够自动识别和测量不同零件的尺寸。

这种自动化的机械零件尺寸检测方法不仅提高了生产效率，减少了人为因素的影响，还减少了人力成本和测量误差。

另外，机器视觉技术还可以进行大批量的零件尺寸检测，检测速度快，可以准确实时地掌握生产线上零件质量的状况，从而提前发现和解决潜在的质量问题。

当然，机器视觉技术在机械零件尺寸检测中也面临一些挑战和限制。

首先，不同种类的零件形状和尺寸差异很大，需要开发不同的算法和模型来进行测量。

其次，零件在生产过程中可能会出现表面光洁度不佳、表面污染或磨损等问题，这会影响图像的质量和准确性。

此外，机器视觉系统的设置和校准也需要一定的专业知识和技能，以确保测量结果的准确性和可靠性。

零件线性尺寸的测量项目二零件线性尺寸的测量任务一长度的测量【课题名称】常用长度量具【教学目标与要求】一、科学知识目标1.了解常用长度量具的种类、精度。

2.掌控游标卡尺和千分尺的刻线原理及采用方法。

二、能力目标能正确选择长度量具的种类，并准确测量出零件的实际尺寸。

三、素质要求可以采用长度测量工具，掌控量具的维修保养方法，培养爱惜工量具的良好习惯。

四、教学要求1.介绍机械工业常用采用长度单位和各种量具的测量精度。

2.介绍游标卡尺和千分尺的刻线原理，可以正确地挑选与采用测量工具。

3.能够准确地读出测量的长度值。

【教学重点】1.游标卡尺和千分尺的刻线原理。

2.恰当读数。

【难点分析】1.游标卡尺的刻线原理。

2.千分尺的使用与读数。

【分析学生】学生可能将对量具的采用与测量技术比较注重，实际上这就是对动手能力的培育，对上岗后若想胜任工作岗位至关重要，应当消除轻视课堂教学的错误观念，二要努力学习技术测量。

【教学思路设计】先讲授，后课上练习量具测量身边的文具或工件，达到初步掌握正确测量方法的目的。

【教学安排】2学时，应配以1学时的量具采用练。

【教学过程】一．复习旧课形状和边线公差的内容就是对零件加工质量的建议，而这些公差及基本尺寸建议必须经过量具的测量就可以充分反映出，介绍和采用量具即为沦为本章的主要内容。

二．导入新课尺寸公差和形位公差的项目很多，归纳出来包含长度和角度两个方面，所以常用的测量工具也分成这两大类。

三．讲授新课在机械制造业中，长度单位就是米，但在图样上的规定以毫米做为计量长度单位，且烟树单位符号。

1.钢直尺钢直尺就是最简单的常用量具,其精确度通常为0.5mm，其长度常用为150mm，300mm，500mm等。

通常可以轻易测量工件的长度。

2.卡钳卡钳就是一种协调其他量具间接测量工件内、外径的量具，分成内、外卡钳。

卡钳特别适用于于测量某些量具不方便采用的场合。

目前，卡钳应用领域较太少。

3.游标类卡尺游标类卡尺就是目前应用领域最广的通用型工具，其优点就是结构直观，使用方便，测量精度较低。

判断零件尺寸是否合格的条件零件尺寸是否合格是制造过程中非常重要的一项检验工作。

合格的零件尺寸可以确保产品的质量和功能符合设计要求，保证产品的正常使用和性能稳定。

下面将从零件尺寸的测量方法、尺寸的精度要求以及尺寸偏差的控制三个方面来讨论如何判断零件尺寸是否合格。

测量零件尺寸的方法有很多种，常见的有直接测量和间接测量两种方法。

直接测量是通过使用测量工具直接测量出零件的尺寸，例如使用卡尺、游标卡尺等工具进行测量。

间接测量是通过测量零件上的其他尺寸或特征来间接推导出所需尺寸，例如使用量规、坐标测量机等工具进行测量。

根据不同的零件形状和尺寸要求，选择合适的测量方法是判断零件尺寸是否合格的前提。

判断零件尺寸是否合格需要根据产品的设计要求和工艺要求来确定尺寸的精度要求。

在产品设计时，通常会规定零件的尺寸公差范围，即允许尺寸偏差的上限和下限。

尺寸的精度要求取决于产品的功能和使用要求，一般来说，精度要求高的产品需要更严格的尺寸控制。

在制造过程中，通过对零件尺寸进行测量和比较，可以确定是否在允许的尺寸公差范围内，从而判断零件尺寸是否合格。

尺寸偏差的控制也是判断零件尺寸是否合格的重要依据。

尺寸偏差是指实际尺寸与设计尺寸之间的差异，可以分为正偏差和负偏差。

正偏差表示实际尺寸大于设计尺寸，负偏差表示实际尺寸小于设计尺寸。

根据产品的功能和使用要求，对尺寸偏差有一定的要求。

通常情况下，尺寸偏差应控制在允许范围内，以确保零件的装配和使用的正常进行。

如果尺寸偏差超出了允许范围，可能会导致零件不能正常装配或使用，从而影响产品的质量和性能。

判断零件尺寸是否合格需要根据测量方法、尺寸的精度要求以及尺寸偏差的控制来进行。

在制造过程中，通过选择合适的测量方法，对零件尺寸进行测量和比较，可以确定零件尺寸是否在允许的范围内。

同时，根据产品的功能和使用要求，确定尺寸的精度要求和尺寸偏差的控制要求，确保零件尺寸的合格性。

只有合格的零件尺寸才能确保产品的质量和功能符合设计要求，保证产品的正常使用和性能稳定。

NX10.0软件测量零件尺寸使用教程
本UG教程要用到的UG指令为：测量距离；在对3D零件进行机加工时，由于图纸上的标注尺寸太多，漏标是常有的事，这时机加工人员就要找到绘制图纸设计师，重新打开零件，查漏标的数后，再进行加工。

测量尺寸结果如下图：
UG10.0测量工具使用技巧：
1、测量命令在－分析－菜单中；
2、测量的下拉菜单中，可测量的尺寸种类很多，如距离、半径、直径等；
3、测量两面之间的距离，按下图进行选面，在测量时要注意配合使用选择工具条；
4、为便于测量其所有的数据，可以打开显示信息窗口；
5、测量直径，选图上圆孔，可以测得直径是12mm；
6、测量曲线长度，所测线是直线，用测量长度最方便，如下图对三条线进行测量后的数据，其长度显示在信息窗口内。

7、测量半径，对于下图的小圆柱，需用测量半径，查得数据约2.1mm;
8、本UG10.0教程讲解的是日常工作技巧，实用性很强，要用心才能掌握。
