分场景分天线类型综合方案安装覆盖案例一

移动通信各种场景信号覆盖思路1.室内场景室内用户主要分小型加站、中型建站和大型建筑。

其中小型建筑为楼层小于7层，建筑面积小于2000平方米，中型建筑为楼层小于20层，建筑面积小于5000平方米；大型建筑大于20层，建筑面积大于1万平方公里。

1.1 小型建筑1.1.1 观悦酒店案例对于物业协调困难，施工难的小型建筑场景，或零时解决容量、覆盖等场景的区域，3G 网络可以选择Femto＋小天线方案或者单个Femto产品。

对于最大覆盖范围为150平米范围内的区域，可以选择家庭型Femto产品。

对于覆盖范围在1200－1500平米的区域可以选择华为企业级Femto－epico产品,也可以采用多个产品共同覆盖较大区域，但这会带来维护问题。

单个Femto安装项目介绍下图为宾馆酒店，共1栋楼宇10层高，共 3部电梯，无地下室；1~2F为餐厅，3F为KTV，4~9F为客房，10F为办公室。

总建筑面积约5000平方米。

●设计方案介绍信号源：以10F电梯机房，新建光纤直放站作为信源。

覆盖范围：根据需求表的要求并经现场勘测，确定本工程覆盖为酒店1~10楼层和3部电梯进行覆盖。

●建设方式介绍本工程采用同轴分布式天馈线系统，使用无源双频耦合器及功分器，通过无烟无卤阻燃馈线传输信号，使用全向天线和定向天线收发信号；采用1台10W干放进行功率补偿。

具体如下进行覆盖：电梯：采用定向板状天线进行覆盖。

楼层：采用室内吸顶全向天线进行覆盖，多天线小功率原则。

1.1.2 学生公寓场景介绍典型公寓场景1（南开大学西区1号公寓）典型公寓场景2（天津海运职业技术学院第六宿舍楼）典型公寓场景具有以下特点：➢多为学生宿舍，和普通家庭场景类似，一户多为四室一厅或三室一厅结构。

➢房间分布在客厅周围。

➢房间较小，每个房间住4－6个学生，一套公寓总共20人左右。

➢各种业务发生数量较多，高速PS业务使用率高且多发生在房间之中。

●传播模型公寓场景使用的传播模型为：PL(dB) =15-27.55+20log(f)+30log(d)此传播模型已将墙壁的损耗计算在内。

中国移动室内分布系统分场景覆盖方案首先是办公场所。

办公场所通常是多楼层、多房间的复杂室内环境，信号覆盖难度较大。

在这种场景下，中国移动室内分布系统可以采用分布式小基站的方式，将信号源点分布在不同楼层、不同房间，从而实现全楼层全角落的覆盖。

通过多个小基站协同工作，可以解决办公场所中信号弱、呼叫质量差等问题。

其次是商场和超市。

商场和超市通常是人流量大、空间复杂的室内环境。

在这种场景下，中国移动室内分布系统可以采用分布式天线系统，将天线分布在不同区域，以提供更均匀的覆盖，同时通过合理的信号功率控制，避免信号干扰和漫游问题。

此外，商场和超市还可以结合公共广告机和数字屏幕等设备，通过室内分布系统实现多媒体广告投放和信息发布。

再次是地铁站和火车站。

地铁站和火车站是人流量大、区域广阔、信号干扰严重的室内环境。

在这种场景下，中国移动室内分布系统可以采用光纤分布放大器和分布式光纤系统，将信号源点与天线之间使用光纤进行传输，以提高信号传输质量，同时通过合理布置天线，实现全站覆盖，解决信号盲区和容量问题。

最后是酒店和医院。

酒店和医院是以提供服务为主的室内环境，对移动通信的需求较高。

在这种场景下，中国移动室内分布系统可以采用小蜂窝基站或蜂窝基站，根据实际需求和场地条件，灵活选择信号源点和天线的布置方式，以实现高质量的信号覆盖和容量支持，提供畅通的通信服务。

综上所述，中国移动室内分布系统分场景覆盖方案针对不同的室内场景，通过选择合适的技术设备和布置方式，以达到全面覆盖、高质量信号传输和容量支撑的目标，提供优质的移动通信服务。

它为各类场所提供了定制化的解决方案，满足用户对移动通信的不同需求。

美化天线产品及案例一、普通基站类1、一体化集束天线(避雷杆型)●一体化集束天线❖说明：●适合于新建站址；●由于只有单层天线外罩，每个扇区不独立封装，三个扇区共用一个天线罩封装；●一体化集约设计，体积较小；重量轻，结构强度高。

●运输、安装过程看不到天线，较为隐蔽，安装方便。

●楼面安装，高度2~12米可选，内置三扇区辐射单元，设有爬梯和维护门，可调节天线下倾角和方位角。

●外形简洁修长，具有较强的隐蔽性。

2、排气管型天线●一体化集束天线❖说明：●单扇区电调天线,方位角下倾角可调。

●直径200mm,高度2500-4000mm.●一体化集约设计，体积较小；重量轻，结构强度高。

●运输、安装过程看不到天线，隐蔽性强，安装方便。

3、集束隐蔽外罩❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。

●适合于公共场所和居民住宅小区等。

特点：●可同时适用于新建站点和旧站改造；●产品结构可拆分，能够分体打包，运输搬运都较为方便；●可根据具体站点要求灵活选配多种不同参数、尺寸的天线；●由于无需集成天线，外罩的生产较为简单，供货较快。

4、半自动组合型❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。

●表面标准色：纯白色带条纹；●可内置三扇区天线；●外罩通过机械传动开闭，方便维护；●可直接安装，或选购各种高度的钢杆隐蔽辅材使用。

5、排风管型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。

●可根据需要挂在建筑物墙面的不同位置，外罩底部设有维护门，可直接调节装置调节天线的方位角和机械下倾角度，安装和后期维护都很方便。

6、烟囱型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。

美化天线产品及案例本文介绍了几种常见的普通基站类天线产品，包括一体化集束天线、排气管型天线、集束隐蔽外罩、半自动组合型、排风管型、烟囱型和变色龙型。

其中，一体化集束天线适合于新建站址，具有体积小、重量轻、结构强度高等特点；排气管型天线直径200mm，高度2500-4000mm，隐蔽性强，安装方便；集束隐蔽外罩可同时安装1~3副天线，适合于公共场所和居民住宅小区等；半自动组合型可内置三扇区天线，通过机械传动开闭，方便维护；排风管型和烟囱型适合于商务区或住宅区楼顶，可以直接安装在楼顶；变色龙型则具有外形美观、颜色可变等特点。

这些天线产品在不同的场景下可以灵活选配，满足不同站点的需求。

XXX-shaped concealed antenna (cover) is wall-mounted and can be hung in different ns on the building wall according to needs。

The cover is equipped with a unique hook device for easy XXX。

The surface of the cover can be treated to match the n of the installed wall。

making it XXX.The square column type antenna is hidden inside the square column-shaped concealed cover。

which can be XXX on the building roof according to the overall style of the building。

The cover has a XXX。

The surface texture of the cover can be processed to match the overall n style of the building。

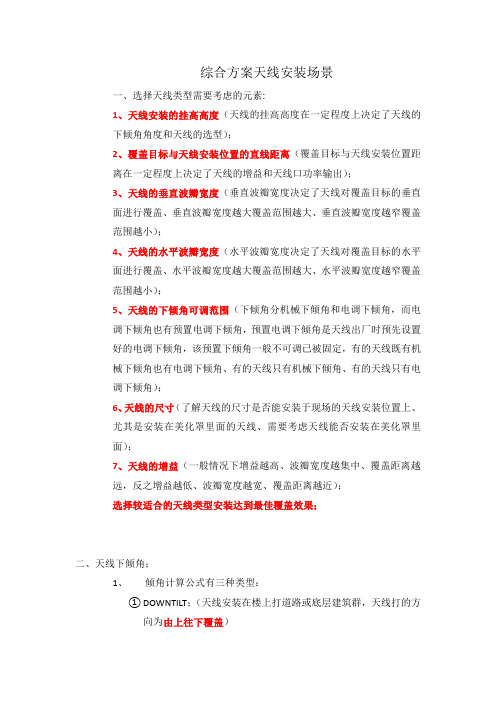

综合方案天线安装场景一、选择天线类型需要考虑的元素:1、天线安装的挂高高度（天线的挂高高度在一定程度上决定了天线的下倾角角度和天线的选型）；2、覆盖目标与天线安装位置的直线距离（覆盖目标与天线安装位置距离在一定程度上决定了天线的增益和天线口功率输出）；3、天线的垂直波瓣宽度（垂直波瓣宽度决定了天线对覆盖目标的垂直面进行覆盖、垂直波瓣宽度越大覆盖范围越大、垂直波瓣宽度越窄覆盖范围越小）；4、天线的水平波瓣宽度（水平波瓣宽度决定了天线对覆盖目标的水平面进行覆盖、水平波瓣宽度越大覆盖范围越大、水平波瓣宽度越窄覆盖范围越小）；5、天线的下倾角可调范围（下倾角分机械下倾角和电调下倾角，而电调下倾角也有预置电调下倾角，预置电调下倾角是天线出厂时预先设置好的电调下倾角，该预置下倾角一般不可调已被固定，有的天线既有机械下倾角也有电调下倾角、有的天线只有机械下倾角、有的天线只有电调下倾角）；6、天线的尺寸（了解天线的尺寸是否能安装于现场的天线安装位置上、尤其是安装在美化罩里面的天线、需要考虑天线能否安装在美化罩里面）；7、天线的增益（一般情况下增益越高、波瓣宽度越集中、覆盖距离越远，反之增益越低、波瓣宽度越宽、覆盖距离越近）；选择较适合的天线类型安装达到最佳覆盖效果；二、天线下倾角；1、倾角计算公式有三种类型：①DOWNTILT；（天线安装在楼上打道路或底层建筑群，天线打的方向为由上往下覆盖）②DOWNTILT-2；（天线安装在楼上打对面低于或等于自己的楼宇-天线打的方向为由上往下覆盖）③UPTILT；（天线安装在地面或楼上打对面高于自己的楼宇，天线打的方向为由下往上覆盖）三、天线口发射功率计算；Pt 表示天线口发射功率，一般是倒推出来的值；按照2G覆盖目标场强为-80dbm，3G覆盖目标场强为-85dbm推算出天线口发射功率；Gm表示增益，不同的天线增益也不一样；美化罩损耗，除了排气管没有美化罩损耗外，其他美化方式的美化罩损耗都是按照0.5db计算；一般墙体损耗为：15dB；根据现场楼层建筑物推定减去几面墙的损耗，一般按照两面计算PL表示自由空间损耗，根据覆盖距离变化而变化衰落储备：10dB；固定值天线覆盖楼宇用以下公式:3G：P = Pt+ Gm -美化罩损耗-墙体损耗x2 - PL(X)-衰落储备= -85dBm2G：P = Pt+ Gm -美化罩损耗-墙体损耗x2- PL(X)-衰落储备= -80dBm 天线覆盖道路用以下公式:3G：P = Pt+ Gm -美化罩损耗-车体损耗- PL(X)-衰落储备= -85dBm2G：P = Pt+ Gm -美化罩损耗-车体损耗- PL(X)-衰落储备= -80dBm现场天线例子一、射灯安装场景（小天线）：一、上述射灯天线的相关参数：1、天线挂高为10.5米；（3层楼高加上女儿墙高度、每层楼高3米）2、覆盖目标与天线安装位置的直线距离为30米；（而自由空间损耗的距离则取覆盖目标与天线安装位置的最远距离，图为50米）3、天线的垂直波瓣宽度为53度；4、天线的水平波瓣宽度为65度；5、天线的下倾角可调范围为机械调倾角±45°；（射灯没有电梯下倾角）6、天线的尺寸为362×339×125（单位毫米）；（该天线可以安装在女儿墙平台上）7、天线的增益为10dbi；（该增益的频段为1710~2500）二、计算天线下倾角：（由于天线是由底层打高层所以运用天线倾角估算公式表UPTILT）说明一下覆盖目标的楼宇高度为8层高楼宇、每层高3米；而天线倾角估算公式表中的倾角分DOWNTILT和UPTILT，DOWNTILT为下倾角、UPTILT为上倾角，但倾角在综合方案ppt当中都用下倾角体现，所以当计算公示表用的是UPTILT时天线下倾角数时是负值；经过天线倾角估算公式表把对应的参数输出表格中得出0度、1度和2度都满足要求；在这里选择了中间值1度，所以在下倾角那些填写了-1度；三、天线口发射功率计算3G：P = Pt+ Gm -美化罩损耗-墙体损耗x2 - PL(X)-衰落储备= -85dBm 2G：P = Pt+ Gm -美化罩损耗-墙体损耗x2- PL(X)-衰落储备= -80dBm 上面射灯的天线参数值：Gm=10dbi; 美化罩损耗=0.5db; 墙体损耗=15 x2=30db;PL=50米自由空间损耗=(3G:73dB,2G:72dB)；衰落储备=10db3G：P = Pt+10 -0.5-30 - 73-10= -85dBm，则pt=19dbm2G：P = Pt+ 10 -0.5-30- 72-10= -80dBm，则pt=23dbm二、美化方柱安装场景（大天线）：一、上述美化方柱天线的相关参数：1、天线挂高为28.5米；（9层楼高加上女儿墙高度、每层楼高3米）2、覆盖目标与天线安装位置的最远距离为550米；3、天线的垂直波瓣宽度为14度；4、天线的水平波瓣宽度为65度；5、天线的下倾角可调范围为机械调倾角0 ～12°，可调电调下倾角880～960: 0 ～14，1710～2170: 0 ～7；6、天线的尺寸为1515×265×141（单位毫米）；（该天线可以安装在600×600×4000的美化方柱里）；7、天线的增益为：880～960: 14.3dbi；1710～2170: 16.8dbi；二、计算天线下倾角：（由于天线是由底层打高层所以运用天线倾角估算公式表DOWNTILT）说明一下覆盖目标为一条主干道道路，覆盖最远覆盖为550米；经过天线倾角估算公式表把对应的参数输出表格中得出下倾角为10度覆盖范围最合适，所以该点的下倾角设置为10度；三、天线口发射功率计算：3G：P = Pt+ Gm -美化罩损耗-车体损耗- PL(X)-衰落储备= -85dBm2G：P = Pt+ Gm -美化罩损耗-车体损耗- PL(X)-衰落储备= -80dBm 上面美化方柱的天线参数值：由于该点为满功率开所以场强计算不需要反推得出，计算是多少就多少；Pt=(3G:33dBm,2G:40dBm); Gm(2G:14dBi,3G:17dBi); 美化罩损耗=0.5db;车体损耗=15 db; PL=550米自由空间损耗=(3G:94dB,2G:86dB)；衰落储备=10db3G：P = 33+17 -0.5-15 -94-10= -70dBm2G：P = 40+ 14 -0.5-15-86-10= -58dBm。

LTE无线网不同场景覆盖解决方案概述LTE（Long-Term Evolution）是一种第四代移动通信技术，提供更高的数据传输速率、更低的延迟和更好的网络容量。

然而，在不同的场景下，LTE无线网的覆盖可能会面临一些挑战。

本文将介绍LTE无线网在不同场景下的覆盖问题，并提出一些解决方案。

城市区域覆盖解决方案在城市区域，由于高楼大厦和复杂的地形，LTE无线网的覆盖可能会受到一些限制。

以下是一些解决方案：1.基站密集部署：在城市区域，应增加基站的密度，以提高覆盖范围和信号质量。

通过增加基站数量，可以填补建筑物之间的空白覆盖区域，并提供更稳定的信号。

2.室内信号增强器：由于城市区域内的建筑物特别是高楼大厦对信号的屏蔽作用，室内覆盖常常面临挑战。

因此，安装室内信号增强器可以改善信号覆盖范围和质量，保证用户在室内也能稳定地访问LTE网络。

3.小型基站：使用小型基站，如微基站和蜂窝小区，可以在城市区域内提供更灵活和定向的覆盖。

这些小型基站可以快速部署，并在人口密集区域提供高速和稳定的LTE网络覆盖。

农村区域覆盖解决方案在农村或偏远地区，LTE无线网的覆盖可能会受到地理条件和人口稀少的限制。

以下是一些解决方案：1.高天线安装：在农村地区，由于地形复杂和建筑物稀疏，基站的高度和天线的安装位置至关重要。

通过提高基站的高度和安装天线在地势相对高的位置，可以扩大覆盖范围并弥补地理因素的影响。

2.多基站协同：在农村地区，由于人口稀少，单个基站往往无法覆盖整个地区。

因此，通过多基站协同工作，实现连续覆盖和信号无缝切换是提高覆盖范围和质量的关键。

基站之间的协作可以通过LTE的X2接口或协议实现。

3.卫星通信：在一些偏远地区，无线网络基础设施可能非常有限。

在这种情况下，使用卫星通信技术可以提供广域覆盖，弥补地面基站无法到达的区域。

地铁和地下覆盖解决方案在地铁和地下场景，由于信号衰减和信道干扰，LTE无线网的覆盖常常受到限制。

酒店的无线覆盖工程案例，天馈式无线覆盖
这里是一个酒店的无线覆盖工程案例，采用大功率无线AP+天线和馈线，天馈式无线覆盖，酒店共5层楼，大约100个房间，一个AP覆盖1层，这样馈线走线比较简单，AP分布及覆盖示意图如下：
同频干扰问题，由于无线WiFi要隔5个信道才不会相互干扰，这样13个信道里面1、6、11信道绝对不会产生干扰，所以如果有两个或三个AP，信道一定要设置成1、6、11错开。

如果有三个以上的AP则视情况自己优化，我是这么解决，1层信道1，2层信道6，3层信道11，4层再用回信道1，5层信道6。

1层和4层隔了三层钢筋水泥地板(相当于9层普
通墙)，这样4层对1层的影响非常小，最大限度的避免了同频干扰。

吸顶天线用馈线和无线AP连接起来，这个比较简单，拧紧接头就可以了，吸顶天线安装在4个房间中间的位置，装修施工中的酒店，凌乱。

跑到房间里床头和写作台的位置测试了一下无线信号强度，上网速度和效果还不错，搞完收工。

最后讲两点经验，第一，多申请几条宽带进行叠加，20M的就可以，大约800元/年，不要轻信什么100M的，没用。

宽带好上网速度快，对无线覆盖工程的印象会好很多。

其次，就是同频干扰，老生常谈，做无线工程的都知道，没有同频干扰的情况下，网络延时和丢包很小，即使信号很弱，同样还很稳定。
