工艺管道安装施工方案清晨的阳光透过窗帘的缝隙，洒在我的笔记本上，思绪随着键盘的敲击声渐渐展开。
管道安装，这个熟悉而又复杂的工程，就像一幅幅画面在我脑海中浮现。
下面，就让我用这十年的经验，为你详细梳理一下“工艺管道安装施工方案”。
一、工程概述我们要明确工程的目的和任务。
工艺管道安装，主要是为了满足生产过程中的物料输送、介质分配、气体排放等需求。
这次工程，我们要在规定的时间内，完成一条高效、安全、稳定的管道系统。
二、施工准备1.人员组织：成立项目组，明确各成员职责，包括项目经理、技术负责人、施工人员等。
2.技术准备：熟悉图纸、规范，了解工程特点，制定施工方案。
3.物资准备：提前采购管道、阀门、法兰、支架等材料，确保施工过程中材料充足。
4.施工场地：平整场地，搭建临时设施，为施工创造良好条件。
三、施工流程1.管道铺设：根据图纸，确定管道走向，挖掘管沟，铺设管道。
2.管道焊接：采用氩弧焊、电弧焊等技术，确保焊接质量。
3.管道防腐：对焊接后的管道进行防腐处理，防止腐蚀。
4.阀门安装：根据设计要求，安装各种阀门，确保管道系统正常运行。
5.法兰连接：将管道与法兰连接，保证连接严密。
6.支架安装：根据管道走向，安装支架，确保管道稳定。
7.管道试压：对管道系统进行试压，检验管道的承压能力。
8.管道冲洗：对管道进行冲洗，去除杂质，保证管道清洁。
9.管道保温：对管道进行保温处理，降低热损失。
10.系统调试：对整个管道系统进行调试，确保运行稳定。
四、质量控制1.严格把控材料质量，选用合格产品。
2.确保施工人员具备相应的技能和素质。
3.加强现场管理，严格执行施工方案。
4.定期进行质量检查，发现问题及时整改。
5.做好施工记录，为工程验收提供依据。
五、安全防护1.做好施工现场的安全防护措施，确保施工人员安全。
2.加强对施工人员的安全教育，提高安全意识。
3.配备必要的防护用品，如安全帽、防护眼镜等。
4.定期进行安全检查，消除安全隐患。
工艺管道工程施工方案一、编制依据本方案依据《工业金属管道工程施工及验收规范》（GB50235-1997）、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2008）、《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229-91）等相关国家和行业规范标准，以及工程设计施工图纸、招标文件及附件等资料编制。
二、工程概况本工程为某企业工艺管道安装工程，主要包括工艺管道的预制、安装及其它附件的制作。
全部管线总计约10000米，管道材质主要有碳钢管（API5L.GrB）、低温碳钢管（A333.Gr6）、不锈钢管（A240-304L）。
管道最高设计压力2.08MPa，最高设计温度39℃，最大管径16”。
三、施工目标1. 确保工程质量达到设计要求和规范标准；2. 确保工程安全、文明施工，减少安全事故和质量问题；3. 确保工程进度按计划完成，不影响整个项目的进度；4. 提高施工人员技能，提升施工队伍整体素质。
四、施工技术方案1. 施工程序本工程施工程序分为：施工准备、管道预制、管道安装、附件制作与安装、系统试验、吹扫与清洗、验收与移交。
2. 施工技术措施及关键问题（1）管道预制管道预制主要包括切割、焊接、防腐、标识等工序。
预制过程中应严格按照设计图纸和规范要求进行，确保管道尺寸、焊接质量、防腐层厚度等满足要求。
（2）管道安装管道安装应按照设计图纸和施工规范进行，注意管道的走向、标高、支吊架设置等。
安装过程中应保证管道焊接质量，避免产生焊接缺陷。
（3）附件制作与安装附件制作应严格按照设计图纸和规范要求进行，确保附件的材质、尺寸、焊接质量等满足要求。
附件安装应牢固可靠，与管道连接处应严密。
（4）系统试验系统试验包括压力试验、泄漏试验等。
试验前应做好准备工作，试验过程中应严格按照试验方案进行，确保试验结果合格。
（5）吹扫与清洗吹扫与清洗是为了清除管道内的杂质和污物，确保管道系统清洁。
吹扫与清洗过程中应保证管道内压力、流速等参数满足要求。
工艺管道施工方案三篇篇一：工艺管道施工方案一、工程概况：本工程为XX能源工业股份有限公司EPC项目，项目位于XX省，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/5.29-IV1型)和一台65t/h蔗渣锅炉(型号:HX65/5.29-IV2型)、一台15MW背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。
本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由XX设计（集团）有限公司设计。
二、编制依据本方案编制依据以下资料：2.1本工程施工合同、会议纪要和相关资料。
2.2《电力建设施工技术规范第5部分:管道及系统》DL 5190.5-20XX2.3《火力发电厂焊接技术规程》DL/T 869-20XX2.4《钢制承压管道对接焊接接头射线检验技术规范》DL/T 821-20XX2.5《火力发电厂水汽化学监督导则》DL/T 561-952.6《涂装前钢材表面锈蚀等级和除锈等级》GB8923.1-42.7《电力建设施工质量验收及评价规程》DL/T 5210.1-82.8XX设计（集团）有限公司的设计图纸三、主要工程量主要工作量4.1施工规划：4.1.1本工程计划20XX年7月20日开工，20XX年9月10日结束。
4.2劳动力计划：劳动力计划主要施工机械进场计划主要检测仪器计划辅助用料计划五、施工工艺要求：5.1施工工序5.2施工前的准备工作5.2.1现场条件的准备5.2.1.1在材料的堆放过程中，各种材质的管道及管件应分类堆放并挂牌标记，钢管应堆放在道木上，特殊管件应挂牌保管，小、易丢失的管件应整齐摆放在材料货架上。
5.2.1.2现场临设、施工用水、用电已经接通，满足施工使用要求，各类机械设备已进点就位。
5.2.2技术准备5.2.2.1组织参加施工的技术人员和作业班组对图纸、规范及设计文件等进行学习，使其熟悉装置的工艺流程、工程特点，质量关键和施工难点重点。
工艺管道施工方案一、引言工艺管道是工业生产中不可或缺的一部分，它在石油、化工、电力、建筑等行业中发挥着重要作用。
为了确保工艺管道的安全、高效施工，本文将详细介绍工艺管道施工方案。
二、施工准备1. 设计方案确定：根据工艺流程和现场实际情况，确定工艺管道的设计方案，包括管径、材质、布置等。
2. 人员配备：组建施工团队，包括工程师、技术员、焊接工、检测人员等，确保施工人员具备相关的专业知识和技能。
3. 材料采购：根据设计方案，采购合适的管道材料，确保质量可靠、符合工艺要求。
4. 施工设备准备：准备好必要的施工设备、工具和机械，确保施工过程顺利进行。
三、施工流程1. 布置施工现场：根据工艺管道的布置图纸和实际情况，对施工现场进行合理布置，包括设立临时设施、安装施工用具等。
2. 材料验收：对采购的管道材料进行验收，确保其质量符合要求，避免施工中出现质量问题。
3. 管道安装：按照设计方案和施工图纸，进行管道的安装，包括切割、焊接、连接等工艺操作，确保管道连接牢固、无渗漏。
4. 管道支撑和固定：对已安装的管道进行支撑和固定，确保其稳定性和安全性。
5. 管道测试：对管道进行压力测试和泄漏测试，确保管道在正常工作条件下不会出现问题。
6. 通风和防腐处理：对管道进行适当的通风和防腐处理，以延长其使用寿命。
7. 安全防护和清理：在施工过程中，要加强安全管理，合理设置警示标识，并定期对施工现场进行清理，保持整洁。
四、施工质量控制1. 施工标准：严格按照国家相关标准和规范进行施工，确保施工质量符合要求。
2. 技术要求：要求施工人员具备相关的技术知识和经验，保证施工过程中的操作正确、规范。
3. 材料质量：严格把控管道材料的质量，确保材料符合相关标准和要求。
4. 检测验收：对施工过程中的每个关键节点进行检测和验收，及时发现和解决问题，确保施工质量。
5. 施工记录和档案：做好施工记录和档案工作，保留相关的施工文件和资料，以备将来查阅和追溯。
一、工程概况本工程为某化工项目工艺管道施工，包括管道安装、焊接、防腐、保温等工作。
管道材质主要为不锈钢、碳钢、合金钢等，管道规格从DN10至DN600，管道总长度约5000米。
二、施工准备1. 施工组织（1）成立项目组，明确项目经理、技术负责人、施工负责人等岗位责任。
（2）编制施工组织设计，明确施工流程、进度安排、资源配置等。
2. 材料准备（1）按照设计要求，采购符合国家标准的管道、阀门、法兰等材料。
（2）对材料进行检验，确保质量符合要求。
3. 施工设备准备（1）准备焊接设备、切割设备、吊装设备、防腐设备、保温设备等。
（2）对设备进行检查、调试，确保设备运行正常。
4. 施工人员准备（1）组织施工人员进行技术培训，提高施工技能。
（2）对施工人员进行安全教育培训，提高安全意识。
三、施工工艺1. 管道安装（1）按照设计图纸，进行管道定位、测量。
（2）采用吊装设备将管道吊至指定位置，进行安装。
（3）对管道进行试压、吹扫，确保管道无泄漏。
2. 焊接（1）按照焊接工艺规程，进行焊接操作。
（2）对焊接质量进行检验，确保焊接质量符合要求。
3. 防腐（1）根据管道材质和介质，选择合适的防腐材料。
（2）对管道进行除锈、清洗，确保防腐层施工质量。
4. 保温（1）根据管道介质和温度要求，选择合适的保温材料。
（2）对管道进行保温层施工，确保保温效果。
四、施工进度安排1. 施工前期准备（1周）2. 管道安装（2周）3. 焊接（1周）4. 防腐（1周）5. 保温（1周）6. 系统调试与试运行（1周）五、质量保证措施1. 严格按照国家相关标准和规范进行施工。
2. 对施工人员进行技术交底，确保施工人员了解施工要求。
3. 对施工过程进行全程监控，确保施工质量。
4. 对施工完成后的管道进行检验，确保管道质量符合设计要求。
六、安全措施1. 严格执行施工现场安全管理制度。
2. 对施工人员进行安全教育培训，提高安全意识。
3. 加强施工现场安全巡查，及时发现并消除安全隐患。
工艺管道施工技术方案(完整版)一、项目背景及目标这个项目是我们公司承接的一项大型化工企业工艺管道安装工程，涉及到的管道种类繁多，有不锈钢管道、碳钢管道、合金管道等。
我们的目标是确保管道安装质量达到国家相关标准，满足生产需求，同时保证施工安全、环保。
二、施工准备1.技术准备：我们要对施工图纸进行深入研究，了解管道的走向、规格、材质等信息。
同时，对施工工艺、施工方法、施工流程进行梳理，确保施工过程中的每一个环节都有章可循。
2.人员准备：选拔具有丰富经验的施工队伍，进行技术培训，确保每个施工人员都熟悉工艺管道的安装要求。
3.物资准备：提前采购符合国家标准的管道、阀门、法兰等材料，保证施工过程中的材料供应。
三、施工流程及要点1.管道预制：根据施工图纸，将管道进行分段预制，确保管道安装的准确性。
预制过程中，要注意管道的清洁、除锈、焊接等环节。
3.管道试压：管道安装完毕后，进行试压，检查管道的严密性。
试压合格后，进行管道冲洗，确保管道内部清洁。
4.阀门安装：根据施工图纸，将阀门安装到指定位置，确保阀门的开闭灵活、严密。
5.管道保温：对需要保温的管道进行保温处理，确保管道在运行过程中保持稳定温度。
6.管道防腐：对管道进行防腐处理，延长管道的使用寿命。
四、施工质量控制1.严格执行国家标准，确保管道安装质量。
2.施工过程中，对关键环节进行严格把控，如管道焊接、试压等。
3.对施工人员进行质量意识培训，提高施工质量。
4.定期进行质量检查，发现问题及时整改。
五、施工安全及环保1.严格执行国家安全生产法规，确保施工安全。
2.对施工现场进行合理布局，减少安全隐患。
3.对施工人员进行安全培训，提高安全意识。
4.施工过程中，注意环保，减少对环境的影响。
六、施工进度安排1.制定详细的施工进度计划，确保施工进度顺利进行。
2.对施工进度进行实时监控，确保施工进度与计划相符。
3.遇到施工难题，及时进行调整，确保施工进度不受影响。
七、施工验收1.施工完成后，进行验收，确保施工质量达到国家相关标准。

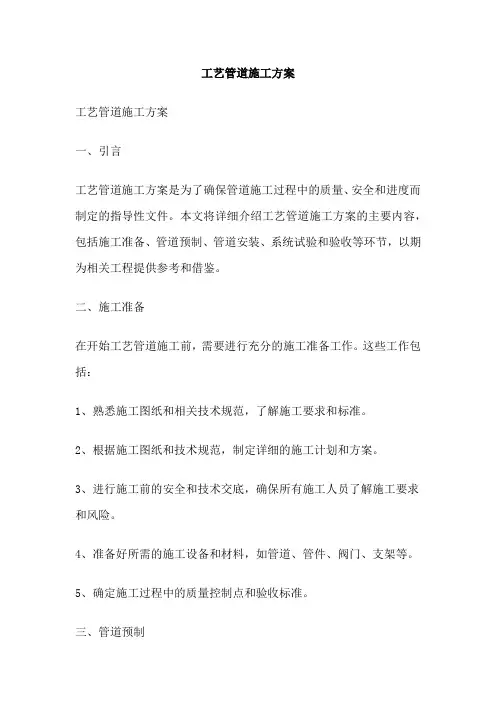

工艺管道施工方案工艺管道施工方案一、引言工艺管道施工方案是为了确保管道施工过程中的质量、安全和进度而制定的指导性文件。
本文将详细介绍工艺管道施工方案的主要内容，包括施工准备、管道预制、管道安装、系统试验和验收等环节，以期为相关工程提供参考和借鉴。
二、施工准备在开始工艺管道施工前，需要进行充分的施工准备工作。
这些工作包括：1、熟悉施工图纸和相关技术规范，了解施工要求和标准。
2、根据施工图纸和技术规范，制定详细的施工计划和方案。
3、进行施工前的安全和技术交底，确保所有施工人员了解施工要求和风险。
4、准备好所需的施工设备和材料，如管道、管件、阀门、支架等。
5、确定施工过程中的质量控制点和验收标准。
三、管道预制管道预制是工艺管道施工的关键环节之一。
预制的管道必须符合设计要求，并且质量稳定。
具体的预制工作包括：1、根据施工图纸和施工计划，进行管道切割和加工。
2、对管道进行坡口加工和清洗，确保焊接质量。
3、进行管道组对和焊接，确保焊缝质量符合要求。
4、对预制好的管道进行质量检查，如外观检查、无损检测等。
四、管道安装管道安装是工艺管道施工的核心环节。
在安装过程中，需要注意以下几点：1、根据施工图纸和施工计划，进行管道安装。
2、注意管道的走向和支撑，确保管道稳定。
3、在安装过程中，注意保护管道，避免损坏。
4、按照要求进行管道支架的安装和调整。
5、对安装好的管道进行质量检查，如外观检查、压力试验等。
五、系统试验在管道安装完成后，需要进行系统试验，以确保管道系统的功能正常。
系统试验包括以下环节：1、进行水压试验，检查管道的密封性和强度。
2、进行泄露试验，检查管道的泄露情况。
3、进行系统调试，检查系统的运行情况。
六、验收在完成系统试验后，需要进行验收环节。
验收是对工艺管道施工质量的最终评估。
在验收过程中，需要注意以下几点：1、检查管道系统的外观和质量，如焊缝质量、管道损伤等。
2、检查管道系统的性能，如密封性、强度等。
工艺管道施工方案1. 概述工艺管道施工是指根据工艺流程及其所需物料，为生产提供能耗、介质流动的一种配套设施。
工艺管道施工涵盖了从设计、采购、制造、安装、调试、验收到保养的全过程，是生产中不可或缺的一环。
本文旨在介绍工艺管道施工，包括工艺管道施工的流程、注意事项、技术要点及施工方案。
2. 工艺管道施工流程2.1 设计阶段工艺管道的设计应具备合理化、经济性、可靠性、易于维护性等原则。
此外，设计须符合所在国家相关的法律、法规、标准及规范。
在设计阶段，需做好如下几个方面的工作：•确定工艺管道的流程；•确定管道的材质和规格；•制定管道敷设方案；•安排管道支吊架的位置和数量；•列出管道施工图、管道敷设图和支吊架图。
2.2 采购阶段在采购阶段，需注意如下几个方面的问题：•按照设计规格采购管道；•采购管道附件；•采购管道支吊架设备；•采购管道专业施工团队。
2.3 制造阶段在制造阶段，需做好如下几个方面的工作：•制造与设计一致的管道；•检查管道制造的质量和工艺标准。
2.4 安装阶段在安装阶段，需做好如下几个方面的工作：•做好现场环境的安全防护；•安装管道支吊架设备；•按照设计敷设管道；•进行现场焊接和接头处理；•安装管道附件；•进行管道试运行和调试。
2.5 验收阶段在验收阶段，需做好如下几个方面的工作：•检查管道的安全、可靠性、经济性等指标；•检查管道的材质和规格是否符合设计要求；•检查管道附件的完好性；•检查管道支吊架的位置是否合理、数量是否足够；•进行管道试运行、压力测试、泄漏测试等验收工作。
2.6 保养阶段在管道的保养阶段，需做好如下几个方面的工作：•定期检查管道的安全性和质量；•清理管道内部杂物、防腐处理等；•更换管道附件和易损件。
3. 工艺管道施工注意事项•设计合理、规范、符合国家标准；•严格控制材料质量，杜绝次品；•管道敷设最好遵循品牌架设和区段装配原则；•确保管道支吊架的位置和数量合理；•按照设计进行现场焊接和接头处理，注意安全；•进行管道试运行和调试前，应逐一进行各项验收；•保养管道时，应注意维护和防腐处理。
工艺管道安装施工方案工艺管道安装施工方案一、工程概况本工程为某化工厂生产车间的工艺管道安装工程，主要包括输送、排放、供水、供气等管道的安装。
二、施工准备1.安排施工人员：根据工程规模和施工进度，合理安排施工人员，确保施工按时完成。
2.准备材料：购买所需的管道材料、管件和管道配件，并进行检查，确保质量符合要求。
3.准备设备：根据工程需要，购买或租赁所需的安装设备，如吊车、叉车等。
4.施工现场准备：清理施工现场，确保施工区域的整洁，并进行安全标识和防护措施。
三、施工步骤1.施工图纸的确认：根据设计图纸和工程要求，对施工图纸进行确认，确保施工按照设计要求进行。
2.布置施工线路：根据施工图纸，确定管道的布置路线，进行标示和临时固定。
3.管道材料准备：根据实际需要，对管道进行切割、修整、打磨等处理，确保管道的质量和尺寸符合要求。
4.管道安装：根据施工图纸和布置线路，依次将管道进行安装，采用焊接、螺纹连接等方式进行固定。
5.管道支架安装：根据设计要求，确定管道支架的位置和安装方式，并进行固定。
6.管道的测试与检查：安装完毕后，对管道进行压力测试和泄漏检查，确保管道的安全性和可靠性。
7.防腐保温处理：根据工艺要求，对管道进行防腐保温处理，确保管道的使用寿命和工艺要求。
8.验收及试运行：完成管道安装后，进行验收及试运行，确保设备的正常运行。
四、安全措施1.施工现场要划定区域，设置安全警示标志，确保施工人员的安全。
2.施工人员要带好个人防护用品，如安全帽、安全鞋等，严禁操作时戴帽子、拖鞋等不符合安全要求的行为。
3.施工人员要严格按照操作规程进行施工，禁止翻越管道、跨越设备等危险行为。
4.施工过程中要定期检查设备、工具和材料的使用情况，确保其安全可靠。
5.对施工人员进行安全培训，教育其安全知识与操作规程，提高施工安全意识。
以上是本次工艺管道安装施工方案的主要内容，通过合理的组织和安排，确保施工质量和进度，同时加强安全措施，最大程度地减少施工事故的发生。
第1篇一、项目概述项目名称：XX工厂工艺管道安装工程项目地点：XX市XX区XX工厂项目规模：本次工程涉及工艺管道安装总长度约1000米，包括蒸汽管道、冷却水管道、压缩空气管道等。
项目工期：预计60天完成。
二、施工组织1. 施工单位：XX建设有限公司2. 施工人员：包括施工队长、技术员、焊工、管道工、质检员等共计20人。
3. 施工设备：焊机、切割机、卷板机、弯管机、水平仪、千分尺等。
4. 施工材料：钢材、焊接材料、管道配件、防腐材料等。
三、施工准备1. 技术准备（1）熟悉施工图纸，明确施工要求，确保施工质量。
（2）组织施工人员进行技术交底，确保施工人员了解施工工艺和操作规程。
（3）编制施工方案，明确施工流程、施工方法和质量要求。
2. 材料准备（1）采购符合设计要求的管道、管件、阀门、法兰等材料。
（2）确保材料质量，对进场的材料进行检验，合格后方可使用。
（3）合理堆放材料，防止材料损坏和污染。
3. 设备准备（1）检查设备状态，确保设备运行正常。
（2）对设备进行调试，确保设备性能满足施工要求。
（3）做好设备维护保养工作。
4. 施工现场准备（1）清理施工现场，确保施工环境整洁。
（2）搭建临时设施，如操作台、脚手架等。
（3）设置安全警示标志，确保施工安全。
四、施工方法及工艺1. 施工流程（1）管道加工：根据施工图纸和现场实际情况，进行管道切割、弯曲、焊接等加工。
（2）管道安装：按照施工图纸和施工方案，进行管道的安装。
（3）管道试压：对安装完成的管道进行试压，确保管道质量。
（4）管道防腐：对管道进行防腐处理，提高管道使用寿命。
（5）管道保温：对管道进行保温处理，降低能源消耗。
2. 施工工艺（1）管道加工1）切割：采用切割机进行切割，确保切割面平整。
2）弯曲：采用弯管机进行弯曲，确保弯曲半径符合要求。
3）焊接：采用电弧焊进行焊接，确保焊接质量。
（2）管道安装1）定位：根据施工图纸和现场实际情况，确定管道位置。
后英集团大屯分公司炼钢厂
增产节能项目水管线施工项目
技术协议
甲方：后英集团大屯分公司炼钢厂
乙方：北京市工业设计研究院有限公司
后英集团大屯分公司炼钢厂（以下简称甲方），北京市工业设计研究院有限公司（以下简称乙方），就炼钢厂水泵房至一期连铸机增产节能项目水管线施工项目，经过充分协商，达成如下技术协议：
1 工程概况
本方案仅适用于后英集团大屯分公司炼钢厂水泵房至一期连铸机增产节能项目水管线施工及验收，有设计指定要求的以设计为准，不足部分按现行的国家标准规范执行。
工程名称：后英集团大屯分公司炼钢厂水泵房至一期连铸机增产节能项目水管线施工
建设单位：后英集团大屯分公司炼钢厂
施工单位：北京市工业设计研究院有限公司
建设地点：后英集团大屯分公司炼钢厂水泵房至一期连铸机
施工范围：水泵出口至连铸机之间所有管道、阀门、弯头、软连接等均含施工范围内含接口工程量见下表:
2 编制依据
2.1 依据现场情况及甲方提供图纸
2.2 GB50235-2010《工业金属管道工程施工及验收规范》
2.3 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》
2.4 GB50184-2011《工业金属管道工程质量检验评定标准》
2.5 HG21629-1999《管架标准图册》
2.6 GB50268-2008《给水排水管道工程施工及验收规范》
3管道元件和材料的检验
3.1 一般规定
3.1.1 管道元件和材料应具有制造厂的产品质量证明文件，并应符合国家现行有关标准和设计文件的规定。
3.2 阀门检验
3.2.1 阀门安装前应进行外观质量检查，阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，标牌应齐全。
3.2.2 阀门应进行壳体压力实验和密封实验，具有上密封结构的阀门还应进行上密封实验，不合格者不得使用。
3.2.3 公称压力小于1.0Mpa，且公称尺寸大于或等于600mm的闸阀，可不单独进行壳体压力实验和闸板密封试验。
壳体压力试验宜在系统试压时按管道系统的试验压力进行试验。
闸板密封试验可用色印等方法对闸板密封面进行检查，接合面上的色印应连续。
3.2.4 试验合格的阀门，应及时排尽内部积水，并应吹干。
除需要脱脂的阀门外，密封面与阀杆上应涂防锈油，阀门应关闭，出入口应封闭，并应作出明显的标记。
4支、吊架加工
4.1 支、吊架制作
4.1.1 支、吊架的型式、材质、加工尺寸及精度应符合设计文件和国家现行有关标准的规定。
4.1.2 支、吊架的组装、焊接和检验应符合设计文件和国家现行有关标准的规定。
支吊架的焊接应由合格的焊工进行，焊接完毕应进行外观检查，焊接变形应予矫正。
4.1.3 制作合格的支、吊架应进行防锈处理，并应分类妥善保管。
5管道安装
5.1管道安装
5.1.1管道安装一般应具备与管道安装有关的建筑、钢结构工程（包括管廊结构），经检查合格能满足管道安装的要求；与管道连接的设备已找正合格且固定完毕，管子、管件阀门等已检查合格，并具备有关技术条件及按设计要求核对无误。
5.1.2 法兰连接应保持同轴，其螺栓孔中心偏差，一般不超过孔径的5%，并保证螺栓自由穿入。
5.1.3 法兰连接应使用同一规格螺栓，安装方向一致。
紧固螺栓应对称均匀，螺栓紧固后应与法兰紧
贴，不得有缝隙。
当需要加垫圈时，每个螺栓不应超过一个。
5.1.4与传动设备连接的管道，应在自由状态下检查法兰的平行度和同轴度。
安装合格后不得有附加
载荷。
5.2门安装
5.2.1阀门安装前应拆除两端堵头，核对阀门型号，防止用错。
检查填料，压盖螺栓应留有调节裕量。
安装时主意阀门介质流向。
安装前必须清理干净密封面。
5.2.2无上升阀杆的阀，使用前应作验证标记，使所有阀门的开/关可以从外表识别。
5.3.3阀门的操作机构和传动装置，应动作灵活、指示准确。
水平管道上的阀门，其阀杆宜安装在上半周范围内。
5.2.4 阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装。
阀门与管道以焊接方式连接时，阀门不得关闭；承插式焊接阀门安装时管子不得插到阀门底部，应留有余量。
5.3 管架安装
5.3.1管架应按图纸所示位置正确安装，并与管子施工同步进行。
5.3.2支、吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷。
管道与支架焊接时，管子不得有咬边、烧穿等现象。
5.3.3管架紧固在槽钢或工字钢翼板斜面上时，其螺栓应有相应的斜垫片。
5.3.4 管道安装完毕后，应按设计文件规定逐个核对支、吊架的形式和位置。
5.3.5管道安装时应尽量避免使用临时支吊架，不能避免时应按规范要求进行设置。
6管道焊接
6.1焊接接头的组对
6.1.1 壁厚相同的管子、管件组对时，应尽量做到内壁齐平，避免错口。
局部错边量不得大于1.5mm。
6.1.2 组对间隙：氩弧焊缝2-3mm，手工电弧焊2.5-4.5mm。
6.1.3 组对时如采用熔入永久焊缝的点固焊时，其焊接工艺应按施焊时焊接工艺进行。
若管壁厚度小于8mm，点固焊应使用2.5mm的焊材。
6.2管道焊接
6.2.1 一般规定：
6.2.1 所有施焊的焊工必须持证上岗，焊接工艺经过评定合格。
6.2.2 在雨天及大风天气，没有采取防护措施严禁施焊。
凡组对后又被水、油污等污染的坡口应重新清理干净。
6.2.3 所有焊件表面都不允许引弧及试验电流，引弧必须在坡口内进行，焊接地线必须使用卡子牢固地固定在焊件上。
7焊缝检验
7.1焊缝的目测检查
7.1.1 所有对接焊缝焊完后，焊工应在焊缝附近30mm 以表格的方法
将其
钢印号标示在焊缝一侧，并由施工队质检员进行目测检查。
7.1.2焊缝应在焊完后立即去除渣皮、飞溅物，清理干净焊缝表面，然后进行焊缝外观检查。
焊缝外观应整齐、美观，表面无气孔、夹渣、裂纹等缺陷。
焊缝允许有深度小于0.5mm 的咬边，但累计长度不大于焊缝总长的10％，且小于100mm 。
7.1.3 焊缝宽度以每边超过坡口边缘2mm 为宜。
7.1.4 焊缝外部加强高应≤3mm 。
7.1.5 焊缝表面凹陷应小于0.5mm ，长度小于或等于焊缝总长的10%，且小于100mm 。
7.1.6 角焊缝外形尺寸应均匀一致，具有大约45°的焊脚，其焊脚高应符合设计要求。
7.1.7 无论对接焊缝还是角焊缝，凡不允许的咬边、表面渣皮、熔合性飞溅都应打磨去除。
8质量保证措施
8.1质量管理目标
8.1.1在工程图纸下发后,由技术员根据技术方案,对相关施工人员进行技术交底,让施工人员了解在整个工程中各个准备使用的施工措施,让其做到心中有数.在工程施工前应由技术人员根据工程特点,结合实际给作业班组做出技术交底,让其了解相关技术要求,采取相关的技术措施,保证该工序的施工质量处于良好的受控状态。
8.1.2质量控制实行自检、互检、交接检的“三检制”。
自检中的自检记录表是工号工程师向施工班组交底的一种形式，其中表格中保证项目、允许偏差项目能很好的证施工班组按要求进行自检，使其施工的工序质量符合要求。
8.1.3施工中必须认真执行相关规范，严格按照设计图纸施工方案施工。
8.1.4对特殊作业，工种必须经相关的技术培训并持证上岗。
8.1.5管道和金属支架的涂漆应附着良好,无脱皮、起泡、流淌和漏涂等到缺陷。
8.1.6管道及管件焊接的焊缝表面质量应符合下列规定：
焊缝外形尺寸应符合图纸和工艺文件的规定,焊缝高度不得低于母材表面,焊缝与母材应圆滑过渡。
焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等到缺陷。
管道焊缝表面质量:
8.1.7格工序交接制度，经检查上道工序不合格，严禁下道工序施工。
坚持自检、共检相结合，确保工程质量。
8.1.8焊接前应清除管道上的砂、泥土等。
8.1.9试压合格的管道应及时将水放净。
8.2工程工期
具备施工条件15天。
在项目实施过程中，严格对项目的进度、质量进行管理和控制，保证工程实施的顺利进行。
8.3质保期
认真执行国家规定的行业标准，按技术要求施工遵守协议规定，质保一年。
本协议一式两份，甲方持有一份，乙方持有一份。
甲方（盖章）: 后英集团大屯分公司炼钢厂
甲方代表签字：
日期：年月日
乙方（盖章）:北京市工业设计研究院有限公司
乙方代表签字:
日期：年月日
[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]。
