工艺管道安装施工方案-

工艺管道安装工程施工方案本工程中管道安装在土建施工中穿插进行，分段吊装到位。

工艺管道采用钢管，工艺管道与设备之间采用法兰连接，管道连接采用焊接。

钢管除锈达到Sa2.5级后内壁涂刷饮水容器内壁环氧防腐涂料2底2面，外壁刷防锈底漆4道、面漆4道。

加药采用UPVC管，管道连接采用粘接；压缩空气管道DN25以上采用镀锌钢管、DN25以下采用铜管，压缩空气管道镀锌钢管采用丝接，镀锌钢管外壁涂刷银粉2道。

铜管采用焊接；消防给水管道采用镀锌钢管；室内给水管采用PP-R管；室内排水管道采用U-PVC排水管。

一、工艺管道安装的工艺流程：测量放线一管道支撑一管道就位一管道连接一管道防腐一管道试压一管道冲洗与消毒二、管材、管件及阀门的检验1、管材、管件的检验：工程中使用的管材、管件，必须具有制造厂产品合格证，其表面要求无裂纹、气孔、夹渣、严重的锈蚀及其它机械损伤，尺寸偏差均应符合规范要求。

安装前按设计要求核对规格、材质、型号并按不同使用的管材、管件分类堆放。

2、阀门的检验：工程中使用的阀门，应具有制造厂的产品合格证。

阀门安装前应做强度、严密性试验。

强度试验压力为工作压力的L5倍，严密性试验压力为设计压力的1.1倍，5分钟无泄漏为合格。

三、管道安装1、管道焊接前的检查管道内的泥、油渍清理干净，管口边缘和焊口两侧10-15ιImI范围内的表面除锈、露出金属光泽。

钢管的表面无裂缝、锈蚀、起皮和压延等不良现象。

2、钢管的切割钢管切割选用自爬式电动割管机和气割相结合的切割方法。

3、管道的焊接(1)、焊缝要求：管道焊接采用单面焊接。

纵向焊缝放在管道中心线上半圆的45度左右。

(2)、对口要求：纵向焊缝错开，其间距不小于IOOmm。

对口时检查内壁是否平整，其错口的允许偏差不大于2mm,不允许在对口间隙帮条夹焊或用加热法去缩小间隙及强力接焊。

环向焊缝距支架净距不小于100mm,直管管段两相临环向焊缝的间距不小于200mm,不在管道任何位置焊有十字焊缝。

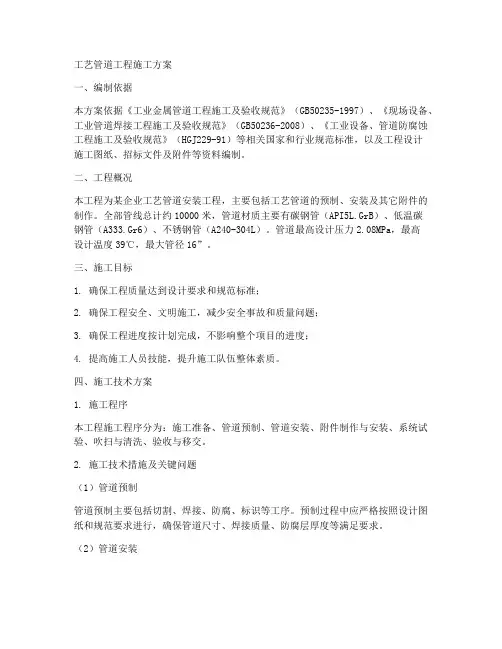

工艺管道工程施工方案一、编制依据本方案依据《工业金属管道工程施工及验收规范》（GB50235-1997）、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2008）、《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229-91）等相关国家和行业规范标准，以及工程设计施工图纸、招标文件及附件等资料编制。

二、工程概况本工程为某企业工艺管道安装工程，主要包括工艺管道的预制、安装及其它附件的制作。

全部管线总计约10000米，管道材质主要有碳钢管（API5L.GrB）、低温碳钢管（A333.Gr6）、不锈钢管（A240-304L）。

管道最高设计压力2.08MPa，最高设计温度39℃，最大管径16”。

三、施工目标1. 确保工程质量达到设计要求和规范标准；2. 确保工程安全、文明施工，减少安全事故和质量问题；3. 确保工程进度按计划完成，不影响整个项目的进度；4. 提高施工人员技能，提升施工队伍整体素质。

四、施工技术方案1. 施工程序本工程施工程序分为：施工准备、管道预制、管道安装、附件制作与安装、系统试验、吹扫与清洗、验收与移交。

2. 施工技术措施及关键问题（1）管道预制管道预制主要包括切割、焊接、防腐、标识等工序。

预制过程中应严格按照设计图纸和规范要求进行，确保管道尺寸、焊接质量、防腐层厚度等满足要求。

（2）管道安装管道安装应按照设计图纸和施工规范进行，注意管道的走向、标高、支吊架设置等。

安装过程中应保证管道焊接质量，避免产生焊接缺陷。

（3）附件制作与安装附件制作应严格按照设计图纸和规范要求进行，确保附件的材质、尺寸、焊接质量等满足要求。

附件安装应牢固可靠，与管道连接处应严密。

（4）系统试验系统试验包括压力试验、泄漏试验等。

试验前应做好准备工作，试验过程中应严格按照试验方案进行，确保试验结果合格。

（5）吹扫与清洗吹扫与清洗是为了清除管道内的杂质和污物，确保管道系统清洁。

吹扫与清洗过程中应保证管道内压力、流速等参数满足要求。

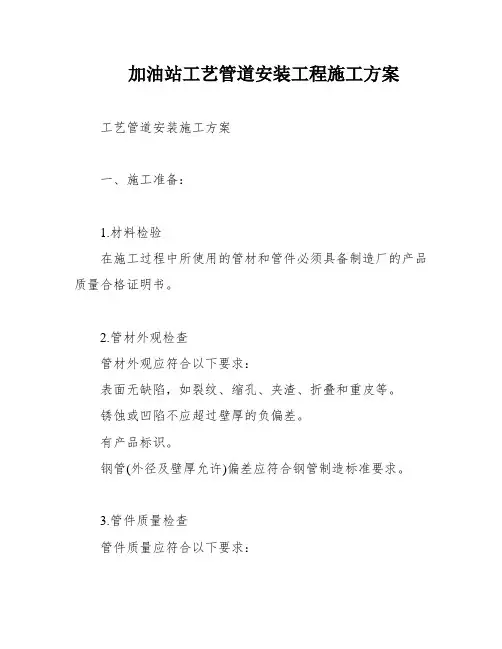

加油站工艺管道安装工程施工方案工艺管道安装施工方案一、施工准备：1.材料检验在施工过程中所使用的管材和管件必须具备制造厂的产品质量合格证明书。

2.管材外观检查管材外观应符合以下要求：表面无缺陷，如裂纹、缩孔、夹渣、折叠和重皮等。

锈蚀或凹陷不应超过壁厚的负偏差。

有产品标识。

钢管(外径及壁厚允许)偏差应符合钢管制造标准要求。

3.管件质量检查管件质量应符合以下要求：管件不得有裂纹、疤痕、过烧及其它有损强度和外观的缺陷，内表面应光滑、无氧化皮。

弯头、异径管、三通和管帽等其外径、壁厚、椭圆度等尺寸偏差应符合其制造允许值。

法兰和盲板的密封面应平整光洁，不得有毛刺及径向沟槽。

螺栓及螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓与螺母应配合良好。

橡胶、石棉橡胶等非金属垫片，质地应柔韧，厚薄均匀，元老化变质分层现象，表面不应有折损、皱纹等缺陷。

4.主要机械和工具电焊机、砂轮机、气焊切割机、坡口机、等离子切割机、导链、弯管机、磨光机、挖土机、铁锹、镐头、夯砸机、钢丝绳、水平仪、经纬仪、卷尺、钢板尺、弯尺、水平尺等。

二、管道安装1.施工程序材料、阀门配件施工准备定桩板、放线及管沟开挖沟底处理、复测标高材料、阀门配件检查复验管道预制焊接检验管道防腐下管组对、焊接及焊缝检验、部分复填土管道试压焊接防腐及隐蔽前检查回填2.管道预制1) 下料管道下料应按照施工图和现场实测的尺寸进行下料。

公称直径小于或等于4英寸的钢管采用无齿据方法切割，公称直径大于4英寸的钢管采用机械、等离子切割机或氧一乙炔焰切割。

管子的切口质量应符合规定，切口表面应平整、无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化铁、铁屑等。

2) 坡口加工管子、管件的坡口形式和尺寸应符合设计文件或有关规范要求。

管道坡口采用机械或氧一乙炔焰等方法加工，其质量必须符合规定。

坡口斜面及钝边端面的不平度应不大于0.5毫米，坡口尺寸和角度应符合要求，必须清理表面的氧化皮、熔渣、铁屑等杂物。

工艺管道施工方案三篇篇一：工艺管道施工方案一、工程概况：本工程为XX能源工业股份有限公司EPC项目，项目位于XX省，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/5.29-IV1型)和一台65t/h蔗渣锅炉(型号:HX65/5.29-IV2型)、一台15MW背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。

本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由XX设计（集团）有限公司设计。

二、编制依据本方案编制依据以下资料：2.1本工程施工合同、会议纪要和相关资料。

2.2《电力建设施工技术规范第5部分:管道及系统》DL 5190.5-20XX2.3《火力发电厂焊接技术规程》DL/T 869-20XX2.4《钢制承压管道对接焊接接头射线检验技术规范》DL/T 821-20XX2.5《火力发电厂水汽化学监督导则》DL/T 561-952.6《涂装前钢材表面锈蚀等级和除锈等级》GB8923.1-42.7《电力建设施工质量验收及评价规程》DL/T 5210.1-82.8XX设计（集团）有限公司的设计图纸三、主要工程量主要工作量4.1施工规划：4.1.1本工程计划20XX年7月20日开工，20XX年9月10日结束。

4.2劳动力计划：劳动力计划主要施工机械进场计划主要检测仪器计划辅助用料计划五、施工工艺要求：5.1施工工序5.2施工前的准备工作5.2.1现场条件的准备5.2.1.1在材料的堆放过程中，各种材质的管道及管件应分类堆放并挂牌标记，钢管应堆放在道木上，特殊管件应挂牌保管，小、易丢失的管件应整齐摆放在材料货架上。

5.2.1.2现场临设、施工用水、用电已经接通，满足施工使用要求，各类机械设备已进点就位。

5.2.2技术准备5.2.2.1组织参加施工的技术人员和作业班组对图纸、规范及设计文件等进行学习，使其熟悉装置的工艺流程、工程特点，质量关键和施工难点重点。

工艺管道施工方案一、引言工艺管道是工业生产中不可或缺的一部分，它在石油、化工、电力、建筑等行业中发挥着重要作用。

为了确保工艺管道的安全、高效施工，本文将详细介绍工艺管道施工方案。

二、施工准备1. 设计方案确定：根据工艺流程和现场实际情况，确定工艺管道的设计方案，包括管径、材质、布置等。

2. 人员配备：组建施工团队，包括工程师、技术员、焊接工、检测人员等，确保施工人员具备相关的专业知识和技能。

3. 材料采购：根据设计方案，采购合适的管道材料，确保质量可靠、符合工艺要求。

4. 施工设备准备：准备好必要的施工设备、工具和机械，确保施工过程顺利进行。

三、施工流程1. 布置施工现场：根据工艺管道的布置图纸和实际情况，对施工现场进行合理布置，包括设立临时设施、安装施工用具等。

2. 材料验收：对采购的管道材料进行验收，确保其质量符合要求，避免施工中出现质量问题。

3. 管道安装：按照设计方案和施工图纸，进行管道的安装，包括切割、焊接、连接等工艺操作，确保管道连接牢固、无渗漏。

4. 管道支撑和固定：对已安装的管道进行支撑和固定，确保其稳定性和安全性。

5. 管道测试：对管道进行压力测试和泄漏测试，确保管道在正常工作条件下不会出现问题。

6. 通风和防腐处理：对管道进行适当的通风和防腐处理，以延长其使用寿命。

7. 安全防护和清理：在施工过程中，要加强安全管理，合理设置警示标识，并定期对施工现场进行清理，保持整洁。

四、施工质量控制1. 施工标准：严格按照国家相关标准和规范进行施工，确保施工质量符合要求。

2. 技术要求：要求施工人员具备相关的技术知识和经验，保证施工过程中的操作正确、规范。

3. 材料质量：严格把控管道材料的质量，确保材料符合相关标准和要求。

4. 检测验收：对施工过程中的每个关键节点进行检测和验收，及时发现和解决问题，确保施工质量。

5. 施工记录和档案：做好施工记录和档案工作，保留相关的施工文件和资料，以备将来查阅和追溯。

一、工程概况本工程为某化工项目工艺管道施工，包括管道安装、焊接、防腐、保温等工作。

管道材质主要为不锈钢、碳钢、合金钢等，管道规格从DN10至DN600，管道总长度约5000米。

二、施工准备1. 施工组织（1）成立项目组，明确项目经理、技术负责人、施工负责人等岗位责任。

（2）编制施工组织设计，明确施工流程、进度安排、资源配置等。

2. 材料准备（1）按照设计要求，采购符合国家标准的管道、阀门、法兰等材料。

（2）对材料进行检验，确保质量符合要求。

3. 施工设备准备（1）准备焊接设备、切割设备、吊装设备、防腐设备、保温设备等。

（2）对设备进行检查、调试，确保设备运行正常。

4. 施工人员准备（1）组织施工人员进行技术培训，提高施工技能。

（2）对施工人员进行安全教育培训，提高安全意识。

三、施工工艺1. 管道安装（1）按照设计图纸，进行管道定位、测量。

（2）采用吊装设备将管道吊至指定位置，进行安装。

（3）对管道进行试压、吹扫，确保管道无泄漏。

2. 焊接（1）按照焊接工艺规程，进行焊接操作。

（2）对焊接质量进行检验，确保焊接质量符合要求。

3. 防腐（1）根据管道材质和介质，选择合适的防腐材料。

（2）对管道进行除锈、清洗，确保防腐层施工质量。

4. 保温（1）根据管道介质和温度要求，选择合适的保温材料。

（2）对管道进行保温层施工，确保保温效果。

四、施工进度安排1. 施工前期准备（1周）2. 管道安装（2周）3. 焊接（1周）4. 防腐（1周）5. 保温（1周）6. 系统调试与试运行（1周）五、质量保证措施1. 严格按照国家相关标准和规范进行施工。

2. 对施工人员进行技术交底，确保施工人员了解施工要求。

3. 对施工过程进行全程监控，确保施工质量。

4. 对施工完成后的管道进行检验，确保管道质量符合设计要求。

六、安全措施1. 严格执行施工现场安全管理制度。

2. 对施工人员进行安全教育培训，提高安全意识。

3. 加强施工现场安全巡查，及时发现并消除安全隐患。

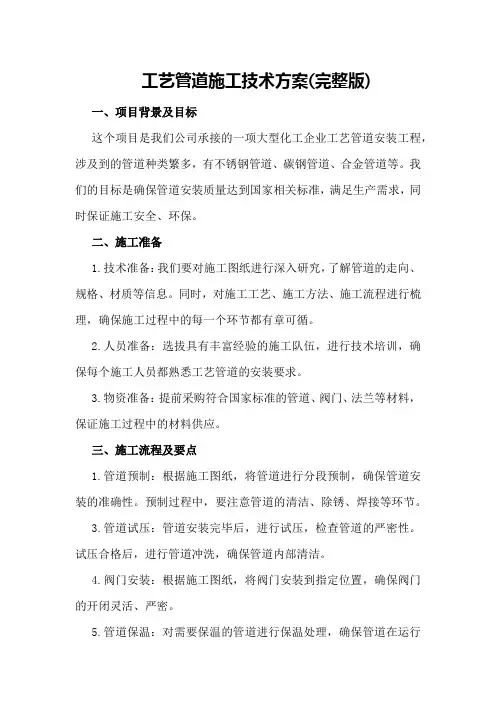

工艺管道施工技术方案(完整版)一、项目背景及目标这个项目是我们公司承接的一项大型化工企业工艺管道安装工程，涉及到的管道种类繁多，有不锈钢管道、碳钢管道、合金管道等。

我们的目标是确保管道安装质量达到国家相关标准，满足生产需求，同时保证施工安全、环保。

二、施工准备1.技术准备：我们要对施工图纸进行深入研究，了解管道的走向、规格、材质等信息。

同时，对施工工艺、施工方法、施工流程进行梳理，确保施工过程中的每一个环节都有章可循。

2.人员准备：选拔具有丰富经验的施工队伍，进行技术培训，确保每个施工人员都熟悉工艺管道的安装要求。

3.物资准备：提前采购符合国家标准的管道、阀门、法兰等材料，保证施工过程中的材料供应。

三、施工流程及要点1.管道预制：根据施工图纸，将管道进行分段预制，确保管道安装的准确性。

预制过程中，要注意管道的清洁、除锈、焊接等环节。

3.管道试压：管道安装完毕后，进行试压，检查管道的严密性。

试压合格后，进行管道冲洗，确保管道内部清洁。

4.阀门安装：根据施工图纸，将阀门安装到指定位置，确保阀门的开闭灵活、严密。

5.管道保温：对需要保温的管道进行保温处理，确保管道在运行过程中保持稳定温度。

6.管道防腐：对管道进行防腐处理，延长管道的使用寿命。

四、施工质量控制1.严格执行国家标准，确保管道安装质量。

2.施工过程中，对关键环节进行严格把控，如管道焊接、试压等。

3.对施工人员进行质量意识培训，提高施工质量。

4.定期进行质量检查，发现问题及时整改。

五、施工安全及环保1.严格执行国家安全生产法规，确保施工安全。

2.对施工现场进行合理布局，减少安全隐患。

3.对施工人员进行安全培训，提高安全意识。

4.施工过程中，注意环保，减少对环境的影响。

六、施工进度安排1.制定详细的施工进度计划，确保施工进度顺利进行。

2.对施工进度进行实时监控，确保施工进度与计划相符。

3.遇到施工难题，及时进行调整，确保施工进度不受影响。

七、施工验收1.施工完成后，进行验收，确保施工质量达到国家相关标准。

工艺管道安装施工方案工艺管道安装施工方案一、工程概况本工程为某化工厂生产车间的工艺管道安装工程，主要包括输送、排放、供水、供气等管道的安装。

二、施工准备1.安排施工人员：根据工程规模和施工进度，合理安排施工人员，确保施工按时完成。

2.准备材料：购买所需的管道材料、管件和管道配件，并进行检查，确保质量符合要求。

3.准备设备：根据工程需要，购买或租赁所需的安装设备，如吊车、叉车等。

4.施工现场准备：清理施工现场，确保施工区域的整洁，并进行安全标识和防护措施。

三、施工步骤1.施工图纸的确认：根据设计图纸和工程要求，对施工图纸进行确认，确保施工按照设计要求进行。

2.布置施工线路：根据施工图纸，确定管道的布置路线，进行标示和临时固定。

3.管道材料准备：根据实际需要，对管道进行切割、修整、打磨等处理，确保管道的质量和尺寸符合要求。

4.管道安装：根据施工图纸和布置线路，依次将管道进行安装，采用焊接、螺纹连接等方式进行固定。

5.管道支架安装：根据设计要求，确定管道支架的位置和安装方式，并进行固定。

6.管道的测试与检查：安装完毕后，对管道进行压力测试和泄漏检查，确保管道的安全性和可靠性。

7.防腐保温处理：根据工艺要求，对管道进行防腐保温处理，确保管道的使用寿命和工艺要求。

8.验收及试运行：完成管道安装后，进行验收及试运行，确保设备的正常运行。

四、安全措施1.施工现场要划定区域，设置安全警示标志，确保施工人员的安全。

2.施工人员要带好个人防护用品，如安全帽、安全鞋等，严禁操作时戴帽子、拖鞋等不符合安全要求的行为。

3.施工人员要严格按照操作规程进行施工，禁止翻越管道、跨越设备等危险行为。

4.施工过程中要定期检查设备、工具和材料的使用情况，确保其安全可靠。

5.对施工人员进行安全培训，教育其安全知识与操作规程，提高施工安全意识。

以上是本次工艺管道安装施工方案的主要内容，通过合理的组织和安排，确保施工质量和进度，同时加强安全措施，最大程度地减少施工事故的发生。

第1篇一、项目概述项目名称：XX工厂工艺管道安装工程项目地点：XX市XX区XX工厂项目规模：本次工程涉及工艺管道安装总长度约1000米，包括蒸汽管道、冷却水管道、压缩空气管道等。

项目工期：预计60天完成。

二、施工组织1. 施工单位：XX建设有限公司2. 施工人员：包括施工队长、技术员、焊工、管道工、质检员等共计20人。

3. 施工设备：焊机、切割机、卷板机、弯管机、水平仪、千分尺等。

4. 施工材料：钢材、焊接材料、管道配件、防腐材料等。

三、施工准备1. 技术准备（1）熟悉施工图纸，明确施工要求，确保施工质量。

（2）组织施工人员进行技术交底，确保施工人员了解施工工艺和操作规程。

（3）编制施工方案，明确施工流程、施工方法和质量要求。

2. 材料准备（1）采购符合设计要求的管道、管件、阀门、法兰等材料。

（2）确保材料质量，对进场的材料进行检验，合格后方可使用。

（3）合理堆放材料，防止材料损坏和污染。

3. 设备准备（1）检查设备状态，确保设备运行正常。

（2）对设备进行调试，确保设备性能满足施工要求。

（3）做好设备维护保养工作。

4. 施工现场准备（1）清理施工现场，确保施工环境整洁。

（2）搭建临时设施，如操作台、脚手架等。

（3）设置安全警示标志，确保施工安全。

四、施工方法及工艺1. 施工流程（1）管道加工：根据施工图纸和现场实际情况，进行管道切割、弯曲、焊接等加工。

（2）管道安装：按照施工图纸和施工方案，进行管道的安装。

（3）管道试压：对安装完成的管道进行试压，确保管道质量。

（4）管道防腐：对管道进行防腐处理，提高管道使用寿命。

（5）管道保温：对管道进行保温处理，降低能源消耗。

2. 施工工艺（1）管道加工1）切割：采用切割机进行切割，确保切割面平整。

2）弯曲：采用弯管机进行弯曲，确保弯曲半径符合要求。

3）焊接：采用电弧焊进行焊接，确保焊接质量。

（2）管道安装1）定位：根据施工图纸和现场实际情况，确定管道位置。

工艺管道安装施工方案一、引言工艺管道是许多工业领域中不可或缺的重要设备，在工业生产中起着关键的作用。

保证工艺管道的安全、稳定、高效运行对于工业企业的生产效益和安全生产具有重要意义。

本文将着重介绍工艺管道的安装施工方案。

二、工艺管道安装前的准备1. 施工环境准备在进行工艺管道的安装施工前，需要对施工环境进行充分的准备。

首先要确保施工区域的地面平整、无积水，并且远离易燃易爆物质。

同时，要排除施工区域内可能存在的障碍物，创造出适合进行管道安装的施工场地。

2. 施工材料准备工艺管道安装所需的材料应提前进行准备，包括管道、法兰、阀门、密封垫片等。

在选购材料时，要注意检查材料的质量和规格是否符合要求，确保安装施工过程中的材料能够满足工艺管道的需求。

3. 施工人员准备为了保证安装施工的质量和安全，需要配备一支专业的施工队伍。

施工人员应具备相关的工艺管道安装经验和相关的操作技能，能够熟练使用工具和设备，做好施工现场的管理和协调工作。

三、工艺管道安装施工步骤1. 制定工艺管道安装方案在进行工艺管道安装施工前，需要根据实际情况制定详细的安装方案。

安装方案应包括施工图纸、材料清单、施工工艺流程、施工时间安排等内容，以确保施工过程的顺利进行。

2. 管道安装根据安装方案，进行管道的安装工作。

首先要进行地基的处理，确保地基的平整和稳固。

然后按照管道的布置图纸进行管道的敷设和连接工作。

在连接管道时，需要注意对接口进行严密的密封，以确保管道系统的完整性。

3. 阀门及附件的安装在管道安装完成后，需要进行阀门及附件的安装工作。

根据阀门的种类和位置，进行相应的安装工作。

在安装过程中，要检查阀门的操作灵活性和安装牢固性，并进行必要的调整和固定。

4. 管道支架的安装在工艺管道安装施工中，还需要进行管道支架的安装工作。

通过安装支架，可以保证管道的稳定性和牢固性。

在安装过程中，要注意支架的位置和数量，以及支架的材料和固定方式。

5. 管道测试与调试在工艺管道安装施工完成后，需要进行管道的测试与调试工作。

工艺管道安装工程施工方案一、工程概述工艺管道安装工程是指在建筑物、工业设施等场所中进行管道系统的安装与布置工作。

本施工方案主要针对水、气、油、蒸汽等流体的输送管道进行安装。

本工程的主要内容包括管道材料选用、安装方法、施工组织设计、质量控制等。

二、工程准备1.施工人员准备：组建专业施工队伍，配备必要的工人和技术人员，要求施工人员具备相关的工作经验和技能。

2.施工设备准备：准备必要的施工设备，包括管道切割机、弯管机、焊接设备等。

3.施工材料准备：根据工程需要，准备好各种规格的管道、管件、螺栓、密封垫片等材料，并进行质量检验。

三、工程组织设计1.施工方案编制：根据设计图纸和施工要求，编制详细的施工方案，确定施工的步骤和方法。

2.施工人员培训：组织施工人员进行相关培训，熟悉施工方案和施工工艺。

3.安全措施：制定安全措施，确保施工过程中的安全。

四、工程施工1.管道布置：根据设计要求和管道布置图，将管道敷设在指定的位置上，包括水平敷设和垂直敷设。

2.管道切割：按照需要对管道进行切割，确保尺寸和质量要求。

3.管件连接：采用合适的方法对管件进行连接，包括螺纹连接、焊接连接等。

4.管道支架安装：根据设计要求，安装管道支架，确保管道的稳定性。

5.管道焊接：对需要焊接的管道进行焊接，确保焊缝的质量和密封性。

6.管道试压：对管道进行试压，确保无泄漏。

7.管道绝缘：对需要绝缘的管道进行绝缘处理，包括保温和防腐处理。

8.管道保温：根据设计要求，对管道进行保温处理，以保证介质的温度稳定。

9.管道油漆：对需要油漆的管道进行油漆处理，以保护管道表面。

10.清理、验收：清理施工现场，确保管道安装工程的质量和安全。

五、质量控制1.施工质量检查：对施工过程中的关键环节进行质量检查，确保施工符合设计要求和相关规范。

2.施工记录和报告：及时记录施工过程中的相关数据和问题，并编写施工报告，以备日后参考。

3.施工协调与合作：与其他施工工序进行协调与合作，确保整个工程施工顺利进行。

工艺管道安装施工方案一、项目概述本项目是一项工艺管道安装施工工程，施工内容主要包括管道材料采购、预制、现场安装、焊接、试压等工序。

本施工方案旨在确保施工质量、工期和安全。

二、施工准备1.管道设计：根据工艺要求和管道路线进行管道设计，并制定详细的图纸和材料清单。

2.管道材料采购：根据图纸和材料清单，采购符合标准要求的管道材料。

3.施工队伍组织：组织施工队伍，明确各个施工环节的责任和分工。

4.施工现场准备：清理施工现场，确保施工区域的整洁和安全。

三、施工流程1.材料预制：根据图纸要求，进行管道支架、弯管、管道接头等材料的预制。

预制过程要保证质量和尺寸的准确性。

2.管道安装：根据图纸要求，按照设计线路进行管道的安装。

在安装过程中，要注意管道的排列和支撑，确保管道的平直和稳固。

3.管道连接：采用焊接或者螺纹连接的方式进行管道的连接。

焊接过程中，要严格按照焊接工艺规范进行操作，确保焊接质量。

4.管道支架安装：根据图纸要求，进行管道支架的安装。

支架要牢固可靠，能够承受管道的重量和压力。

5.管道试压：安装完成后，对管道进行试压，确保管道的密封性和耐压能力。

6.管道验收：在试压合格后，对管道进行验收，确保管道的安装符合设计和规范要求。

7.清理整理：清理施工现场，整理材料和工具，确保施工现场的整洁和安全。

四、安全措施1.严格按照安全操作规程进行施工，确保施工人员的人身安全。

2.施工现场设置安全警示标识，防护措施要到位。

3.对施工人员进行安全培训，提高他们的安全意识和应急处理能力。

4.使用符合标准的防护装备，确保施工过程中的安全。

五、质量控制1.管道材料的采购要严格按照标准要求，确保材料的质量。

2.施工过程中要进行质量检测，如焊缝的X射线检测、管道的尺寸检测等，确保施工质量。

3.施工过程中要严格按照焊接工艺规范操作，确保焊接质量。

4.施工完成后，进行管道的试压，确保管道的密封性和耐压能力。

六、施工进度控制1.制定详细的施工计划和进度安排，明确各个施工环节的工期。

第1篇一、工程概况XX工程项目位于我国某城市，工程总建筑面积约XX万平方米，其中地下建筑面积约XX万平方米。

本项目管道安装工程主要包括给排水管道、消防管道、中水管道、空调水管道、燃气管道等。

为确保管道安装质量，保障工程顺利进行，特制定本施工方案。

二、施工准备1. 施工组织（1）成立管道安装项目部，负责施工过程中的组织、协调和管理工作。

（2）明确施工人员职责，确保各工种人员具备相应的技术水平和操作能力。

2. 施工材料（1）给排水管道：采用PE、PVC、PPR等材质的管道及配件。

（2）消防管道：采用不锈钢、镀锌钢管等材质的管道及配件。

（3）中水管道：采用PE、PVC等材质的管道及配件。

（4）空调水管道：采用不锈钢、镀锌钢管等材质的管道及配件。

（5）燃气管道：采用PE、PVC等材质的管道及配件。

3. 施工工具（1）电焊机、切割机、弯管机、焊接设备等。

（2）水准仪、经纬仪、全站仪等测量设备。

（3）手提式电动工具、扳手、螺丝刀等。

4. 施工方案编制（1）根据工程图纸、设计要求和相关规范，编制详细的施工方案。

（2）针对不同类型的管道，制定相应的施工工艺和质量控制措施。

（3）针对施工现场实际情况，调整施工方案，确保施工顺利进行。

三、施工工艺及质量控制1. 施工工艺（1）给排水管道安装：按照设计要求，确定管道走向、管径和管材。

采用热熔连接、电熔连接、承插连接等方法进行管道连接。

（2）消防管道安装：按照设计要求，确定管道走向、管径和管材。

采用焊接、法兰连接等方法进行管道连接。

（3）中水管道安装：按照设计要求，确定管道走向、管径和管材。

采用热熔连接、电熔连接、承插连接等方法进行管道连接。

（4）空调水管道安装：按照设计要求，确定管道走向、管径和管材。

采用焊接、法兰连接等方法进行管道连接。

（5）燃气管道安装：按照设计要求，确定管道走向、管径和管材。

采用焊接、法兰连接等方法进行管道连接。

2. 质量控制（1）严格控制管道材料的质量，确保符合国家相关标准。

工艺管道安装施工方案一、工程概况本工程管道主要包括给水管、污泥管、排砂管、药剂管、排水管、污水管等。

管道的材质主要涉及以下几种:普通钢制管道；铸铁管；不锈钢管； UPVC 管（聚氯乙烯管）等。

其中最大管道直径为φ1600×12 的钢板卷管。

本工程中构筑构较多, 安装过程中与土建的配合预埋密切相关, 另外施工中与土建交叉作业较多与地下管道碰头多, 并且口径大, 程序要求和质量要求都高。

污泥处理系统系进口设备及材料较, 施工中规范标准除严格执行国标外, 还必须遵循国外的标准和安装指导书。

二、本工程的管道标准及规范, 主要包括：GB50268-97 给水排水管道工程施工及验收规范GB50236-98 现场设备, 工业管道焊接工程施工及验收通用规范GB50235-97 工业管道工程施工及验收规范CJJ/T29-98 建筑排水硬聚乙烯管道工程技术规范GB50235-97 工业金属管道工程施工及验收规范GBJ126-89 工业设备及管道绝热工程施工及验收规范GB5084-93 工业金属管道工程质量检验评定标准GB50185-93 工业设备及管道绝热工程质量检验评定标准GB50252-94 工业安装工程质量检验评定统一标准YB/T9256-96 钢结构管道涂装技术规程三、管道工程施工方法及技术标准（一）施工准备施工准备是保证施工顺利进行的前提, 主要包括技术准备、物资准备、组织准备以及作业条件的准备等, 其具体内容是:1.熟悉与本工程有关的建设文件, 了解工程特点和施工总体要求；2、研究施工图纸, 了解设计意图和适用规范, 认真做好图纸会审工作, 施工图上存在的问题要商定解决办法, 并在施工图会审纪要中反映出来；3.编制施工方案、施工图预算和用料计划；4.根据现场施工条件和施工组织总设计的要求规划本专业工种的临时设施和施工用场地的布置；5.根据土建施工进度情况组织劳动力进场施工；6.按施工要求组织机具、材料进场；7、由工程项目经理和有关技术负责人组织进场施工人员认真学习施工图, 明确设计意图和质量要求并逐级进行技术交底, 其内容主要包括工程特点、设计要求、施工工艺、质量标准、技术措施、安全措施、新技术及新材料、新工艺的施工方法等, 并做好技术交底纪录；8、注重现场施工管理, 对已进场的劳动力和机具、材料根据施工条件进行合理有效地调度使用, 充分利用时间、空间, 建立起文明施工秩序, 完善施工资料积累和传递机制。

石油化工工艺管道安装施工方案引言：石油化工工艺管道是石油化工装置中必不可少的重要设备，其安装施工方案的合理性和科学性直接影响到工程质量和进度。

本文将从前期准备、施工组织、安全管理和质量控制等方面，提出一套符合实际情况的石油化工工艺管道安装施工方案。

希望通过本方案的实施，能够确保管道的安装质量，提高施工效率，保障工艺管道的安全运行。

一、前期准备1.方案编制：根据工程的设计要求和实际情况，制定详细的施工方案，明确施工的各项内容和流程。

2.您：挖槽施工前，要进行现场踏勘和勘察，了解地质情况、勘察周围环境，制定合理的施工方案和施工措施。

3.原材料采购：根据施工计划，在保证质量的前提下，及时采购所需的管材、管件和施工材料。

二、施工组织1.施工人员：根据工程需要，配置经验丰富的施工人员，包括工程师、技术工人和专业施工队伍。

2.勘测和布置：根据设计图纸和施工方案，进行现场勘测和布置工作。

勘测包括地形地貌的测量和测绘、地质勘探和土壤测试等。

3.施工工艺：根据施工方案和工程要求，按照施工流程进行管道的开挖、敷设、焊接、安装和试验。

三、安全管理1.安全保护措施：在施工现场设置安全警示标志，保持施工现场的整洁和疏散通道的畅通。

严格执行安全操作规程，配备合格的安全设备。

2.管道防腐蚀：根据工程要求，对管道进行防腐工作，确保管道的耐腐蚀性能。

3.管道接口检查：严格按照施工规范对管道接口进行检查和试验，确保接口的质量和可靠性。

四、质量控制1.材料验收：对采购的管材、管件和施工材料进行严格的验收，确保材料的质量和规格符合设计要求。

2.施工质量检查：根据施工方案和工程规范，对施工过程进行全程跟踪监控和检查，发现问题及时整改。

3.完工验收：施工完成后，按照设计要求进行管道的压力试验和性能测试，确保管道的完好性和可靠性。

五、总结与展望通过前期准备、施工组织、安全管理和质量控制等方面的综合措施，本方案可确保石油化工工艺管道安装施工的高质量和高效率。

一、工程概况本工程为某化工企业新建生产线，主要包括反应釜、分离塔、储罐等设备，涉及多种工艺管线安装。

工艺管线包括物料输送管线、冷却水管线、压缩空气管线、蒸汽管线等。

工程总量约20000米，涉及管道材质有碳钢管、不锈钢管、铝管等，管道最高设计压力2.5MPa，最高设计温度300℃，最大管径DN500。

二、编制依据1. 《工业金属管道工程施工及验收规范》（GB50235-2010）2. 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）3. 《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229-2012）4. 《石油化工施工安全技术规程》（SH3505-2012）5. 工程设计施工图纸、技术文件及相关标准三、施工准备1. 人员准备：组织施工队伍，进行技术培训，确保施工人员掌握相关工艺管线安装技术和安全操作规程。

2. 材料准备：根据设计要求，采购合格管道、管件、阀门、法兰等材料，并进行检验。

3. 工具准备：准备管道切割、焊接、弯管、组对等专用工具，确保施工质量。

4. 施工现场准备：清理施工现场，确保施工环境整洁，符合施工要求。

四、施工工艺1. 管道预制：根据设计图纸，对管道进行切割、弯曲、焊接等预制工作。

2. 管道焊接：采用氩弧焊、二氧化碳气体保护焊等焊接方法，确保焊接质量。

3. 管道安装：按照设计要求，进行管道的组对、安装、试压、吹扫等工序。

4. 阀门、法兰安装：按照设计要求，安装阀门、法兰，确保密封性能。

5. 管道防腐：对管道进行防腐处理，提高管道使用寿命。

6. 管道试压：按照设计要求，对管道进行压力试验，确保管道安全运行。

五、质量控制1. 材料检验：对采购的管道、管件、阀门、法兰等材料进行检验，确保符合设计要求。

2. 焊接质量：严格按照焊接工艺要求进行焊接，确保焊接质量。

3. 管道安装质量：确保管道安装符合设计要求，安装牢固，无泄漏。

4. 管道防腐质量：确保管道防腐层均匀、无破损，达到防腐要求。

工艺管道安装工程施工方案一、工程概况本次工艺管道安装工程位于XX市工业园区，项目总面积为XXX平方米，主要包括管道设计、材料采购、施工安装及验收等工作。

本方案旨在确保工程质量、安全施工，并按时完成工程任务。

二、施工准备1.施工队伍组建：根据工程规模，组建一支由施工队长、技术员、电焊工等组成的施工队伍，并确定各人员的职责和下达任务。

2.材料采购：根据设计要求，制定材料清单，并根据工期安排进行材料采购。

3.设备准备：准备所需的机械设备、工具和施工用品，并保证其完好可用。

4.施工场地准备：对施工场地进行清理，确保施工区域的干净整洁，并设置必要的安全警示标志。

三、施工流程1.设计回放：施工前，由施工队长和技术员召开设计回放会议，明确管道设计要求和施工工艺，并制定相应的施工方案。

2.施工准备：根据施工图纸，确定管道的安装位置和支架的位置，并进行相关标记和测量。

3.土建准备：对于需要穿越墙体或地板的管道，需要在施工前提前进行土建准备工作，如开槽或预留孔洞。

4.管道支撑安装：按照设计方案，安装管道支架，并确保其稳固可靠。

支架选择应符合设计和安全要求，并能够承受管道的负荷。

5.管道焊接：根据图纸要求，进行管道的切割和焊接工作，确保焊缝质量符合要求，焊接方法应符合相关标准。

6.管道连接：管道焊接完成后，进行管道的连接工作，包括法兰连接、螺纹连接、承插连接等，确保连接的紧密和密封性。

7.防腐处理：对于需要防腐处理的管道，进行相应的刷漆、涂塑或浸塑等处理工作，确保管道的防腐效果。

8.管道试压：管道安装完毕后，进行试压工作，确保管道的密封性和承压能力，并按照相关标准进行试压压力和时间的要求。

9.管道清洗：试压合格后，对管道进行清洗，排除内部杂质和污物，确保管道的清洁度。

10.施工验收：施工完成后，由技术员进行施工质量的验收工作，确保管道安装质量符合设计要求和相关标准。

四、施工安全1.施工人员必须穿戴好个人防护用品，如安全帽、防护镜、防尘口罩等，严禁穿着拖鞋、短裤等不符合安全要求的服装。

工艺管道安装施工方案工艺管道安装施工方案是指在工业设备中，为了连接不同设备之间的管道而进行的安装工程。

工艺管道安装施工方案的编制需要全面考虑施工现场的环境、施工条件、工程要求等多方面因素，并按照国家相关标准和规范进行操作。

下面将详细介绍工艺管道安装施工方案的内容和步骤。

第一步：前期准备在开始工艺管道安装施工之前，需要对施工现场进行认真的勘察和分析，包括施工环境、管道走向、地基条件、周边设备等情况进行调查和分析，为方案编制提供基础数据。

此外，还需要准备好所需的材料、设备和施工人员，确保能够按计划进行施工。

第二步：施工方案设计根据勘察和分析的结果，编制详细的施工方案。

方案包括以下内容：1.管道走向设计：根据设备之间的关系，确定每一段管道的走向和连接方式，包括直管段、弯管段、接管段等。

2.排水和防腐设计：根据地势情况和工艺要求，确定管道的排水方式和防腐措施。

3.施工步骤和工期：根据实际情况，确定施工的先后顺序和时间节点，编制详细的施工计划。

4.施工材料和设备：根据管道的材质和规格，确定所需的管材、法兰、阀门等材料和设备，并确定供应商和采购渠道。

5.安全措施和质量要求：根据国家标准和规范，确定工艺管道安装的安全措施和质量要求，确保施工过程中的安全和质量。

第三步：施工现场准备在施工开始之前，需要对施工现场进行准备工作，包括以下内容：1.土方开挖和地基处理：根据管道走向的要求，进行土方开挖和地基处理，确保管道的铺设和支撑稳固。

2.施工场地平整和通风：确保施工现场平整，便于操作，并提供良好的通风条件。

第四步：管道安装根据施工方案进行管道的铺设和安装，包括以下步骤：1.管道定位和布局：按照设计要求，将管道进行定位，并按照布局图将各个管段进行连接，并使用法兰进行固定。

2.管道焊接和密封：根据管道材质和规格，进行管道的焊接和密封处理，确保管道的完整性和耐用性。

3.管道支撑和固定：根据管道规格和重量，在施工现场进行管道的支撑和固定，确保管道的稳定性和安全性。
