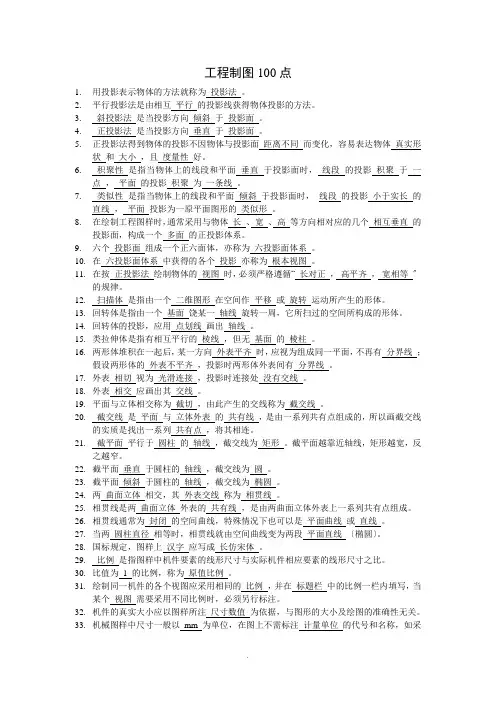

工程制图100点1.用投影表示物体的方法就称为投影法。
2.平行投影法是由相互平行的投影线获得物体投影的方法。
3.斜投影法是当投影方向倾斜于投影面。
4.正投影法是当投影方向垂直于投影面。
5.正投影法得到物体的投影不因物体与投影面距离不同而变化，容易表达物体真实形状和大小，且度量性好。
6.积聚性是指当物体上的线段和平面垂直于投影面时，线段的投影积聚于一点，平面的投影积聚为一条线。
7.类似性是指当物体上的线段和平面倾斜于投影面时，线段的投影小于实长的直线，平面投影为一原平面图形的类似形。
8.在绘制工程图样时，通常采用与物体长、宽、高等方向相对应的几个相互垂直的投影面，构成一个多面的正投影体系。
9.六个投影面组成一个正六面体，亦称为六投影面体系。
10.在六投影面体系中获得的各个投影亦称为根本视图。
11.在按正投影法绘制物体的视图时，必须严格遵循“长对正，高平齐，宽相等〞的规律。
12.扫描体是指由一个二维图形在空间作平移或旋转运动所产生的形体。
13.回转体是指由一个基面饶某一轴线旋转一周，它所扫过的空间所构成的形体。
14.回转体的投影，应用点划线画出轴线。
15.类拉伸体是指有相互平行的棱线，但无基面的棱柱。
16.两形体堆积在一起后，某一方向外表平齐时，应视为组成同一平面，不再有分界线；假设两形体的外表不平齐，投影时两形体外表间有分界线。
17.外表相切视为光滑连接，投影时连接处没有交线。
18.外表相交应画出其交线。
19.平面与立体相交称为截切，由此产生的交线称为截交线。
20.截交线是平面与立体外表的共有线，是由一系列共有点组成的，所以画截交线的实质是找出一系列共有点，将其相连。
21.截平面平行于圆柱的轴线，截交线为矩形。
截平面越靠近轴线，矩形越宽，反之越窄。
22.截平面垂直于圆柱的轴线，截交线为圆。
23.截平面倾斜于圆柱的轴线，截交线为椭圆。
24.两曲面立体相交，其外表交线称为相贯线。
25.相贯线是两曲面立体外表的共有线，是由两曲面立体外表上一系列共有点组成。

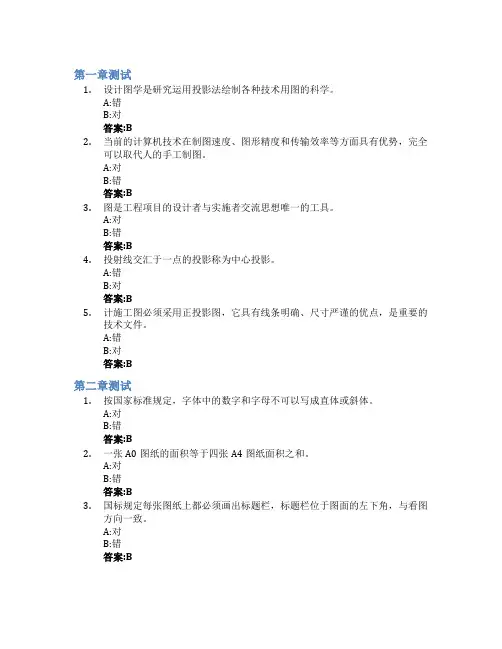

第一章测试1.设计图学是研究运用投影法绘制各种技术用图的科学。
A:错B:对答案:B2.当前的计算机技术在制图速度、图形精度和传输效率等方面具有优势，完全可以取代人的手工制图。
A:对B:错答案:B3.图是工程项目的设计者与实施者交流思想唯一的工具。
A:对B:错答案:B4.投射线交汇于一点的投影称为中心投影。
A:错B:对答案:B5.计施工图必须采用正投影图，它具有线条明确、尺寸严谨的优点，是重要的技术文件。
A:错B:对答案:B第二章测试1.按国家标准规定，字体中的数字和字母不可以写成直体或斜体。
A:对B:错答案:B2.一张A0图纸的面积等于四张A4图纸面积之和。
A:对B:错答案:B3.国标规定每张图纸上都必须画出标题栏，标题栏位于图面的左下角，与看图方向一致。
A:对B:错答案:B4.绘制图样时，回转体的轴线或中心线用点画线绘制。
A:错B:对答案:B5.图样无论采用放大或缩小比例，所注尺寸应是产品的实际大小。
A:错B:对答案:B6.当图样中的汉字、字母或数字与图样中的图线重叠时，应将图线擦断，保证字体完整清晰。
A:对B:错答案:A第三章测试1.图样无论采用放大或缩小的比例，所注尺寸应是产品的实际大小。
A:对B:错答案:A2.1：2表示所画图样比实际产品放大一倍。
A:对B:错答案:B3.几何作图是指用绘图工具进行图形绘制。
A:对B:错答案:A4.徒手图指不借助绘图工具，仅凭目测或想象用徒手方法绘制的图样。
A:对B:错答案:A5.产品的真实大小应以图样上所注的尺寸数值为依据。
A:错B:对答案:B第四章测试1.一张正投影图仅反映物体的两维尺寸，因此一般须由两张以上的投影图来表现物体。
A:对答案:A2.投射线相互平行时的投影称为平行投影。
A:对B:错答案:A3.当空间物体上的线段与投影面平行时，该线段的投影不能反映物体的实长。
A:对B:错答案:B4.当空间物体上的平面与投影面处于倾斜位置时，该平面的投影为小于实形的类似形。
华东理工大学网络教育学院（全部答在答题纸上，请写清题号，反面可用。
试卷与答题纸分开交）工程制图（本）_201906_模拟卷1_答案试卷满分100分。
考试时间90分钟。
一、单选题（共5题,每题2分,共10分）1. 斜视图的作用是( ) （2分）A.表达物体斜面的真实形状B.表达物体的六面视图C.表达物体的内部结构D.以上皆是.★标准答案：A2. 正等轴测投影图三条轴线间的夹角是( ) （2分）A.45°B.90°C.120°D.135°.★标准答案：C3. 在制图中最常用的椭圆近似画法为( ) （2分）A.平行四边形法B.同心圆法C.四圆心法D.六圆心法.★标准答案：C4. 内部形状复杂的物体用何种视图表达最恰当( ) （2分）A.辅助视图B.剖视图C.三视图D.轴测图.★标准答案：B5. 下列哪种曲线常用作齿轮的齿形曲线( ) （2分）A.螺旋线B.双曲线C.渐开线D.摆线.★标准答案：C二、判断题（共5题,每题2分,共10分）1. 下列对断面主要表达内容，断面图的种类、画法、标注的叙述是否正确断面主要表达机件上的肋、轮辐，轴上的键槽和孔等，断面分为一处断面和重合断面。
一般用剖切符号表示剖切平面位置，用箭头表示投射方向并注上字母，在断面图的上方用同样字母标出相应的名称。
移出断面应尽量配置在剖切符号或剖切平面迹线的延长线上，此时，断面可省略字母和断面名称。
当断面呈对称时，剖切符号、箭头、名称均可省略，必要时，也可将移出断面配置在其它适当的位置，并可以旋转。
（2分）( ) .★标准答案：正确2. 组合体只有下列三种方法（1）归位拉伸法（2）形体分析法（3）线面分析法（2分） ( ).★标准答案：错误3. 在空间，过一点可作唯一的直线与另一已知平面平行（2分）( ).★标准答案：错误4. 平面与圆柱面的交线可以有四种形式（2分）( ).★标准答案：错误5. 零件图上的工艺结构可以省略不画（2分）( ).★标准答案：错误三、补画物体的第三个视图（共1题,每题10分,共10分）1. （10分）★标准答案：1. （15分）四、试在下列视图上标注尺寸（尺寸数值按1:1的比例在视图中量取）（共1题,每题15分,共15分）★标准答案：五、将下面机件的主、左视图改画成合适的剖视图，并画出A-A断面图（共1题,每题15分,共15分）1.（15分）★标准答案：六、在指定位置补画左视图，并将主、左视图画成合适的剖视图（共1题,每题15分,共15分）★标准答案：1. （15分）七、问答题（共2题,每题10分,共25分）1. 阅读套筒零件图，回答下列问题1．套筒采用了哪些表达方案。
第1章制图的基本知识和技能
第1章制图的基本知识和技能
的比例画下面的图形。
（2）1:8锥度
第1章制图的基本知识和技能
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
__ _第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线，完成其水平投影和侧面投影。
2-45根据已知，补画第三视图。
第4章组合体
第4章组合体
第4章组合体
根据立体图，完成物体的三视图。
组合体
根据两视图，补画第三视图。
第4章组合体。
1
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
第三章 立体的投影及其表面交线
班级 姓名 学号
班级 姓名 学号
第五章 组合体
38
44
51
52
53
班级 姓名 学号
第五章 组合体
54
第五章 组合体班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
班级 姓名 学号
第六章 机件的常用图样画法
班级 姓名 学号
第六章 机件的常用图样画法。
1.图纸的基本幅面共有五种，分别用幅面代号A0、A1、A2、A3、A4表示，其中A0的幅面尺寸为（）。
（A）841mmX189mm （B）594mmX41mm （C）420mmX94mm （D）297mmX20mm答题： A. B. C. D. （已提交）参考答案：A2.制图国家标准中，规定了技术图样及有关技术文件中的汉字、字母和数字的结构形式及其基本尺寸，其中图样中书写的汉字应写成（）。
（A）宋体（B）仿宋体（C）长仿宋体（D）楷体答题： A. B. C. D. （已提交）参考答案：C3.工程图样中的三视图，采用的是（）。
（A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法答题： A. B. C. D. （已提交）参考答案：B4.在三面投影中，正面投影和水平投影需要满足（）的关系。
（A）长对正（B）高平齐（C）宽相等（D）以上都不是答题： A. B. C. D. （已提交）参考答案：A5.透视投影是（）投影。
（A）单面（B）两面（C）三面（D）多面答题： A. B. C. D. （已提交）参考答案：A6.建筑透视图采用的是（）。
（A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法答题： A. B. C. D. （已提交）参考答案：D7.根据给定的形体的三面投影，与之相对应的立体图为（）。
答题： A. B. C. D. （已提交）参考答案：A8.根据给定的形体的三面投影，与之相对应的立体图为（）。
答题： A. B. C. D. （已提交）参考答案：B9.根据给定的形体的三面投影，与之相对应的立体图为（）。
答题： A. B. C. D. （已提交）参考答案：B10. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。
答题： A. B. C. D. （已提交）参考答案：B11. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。
答题： A. B. C. D. （已提交）参考答案：B12. 点A(10，15，18)，则该点对V 面的距离为（ ）。
