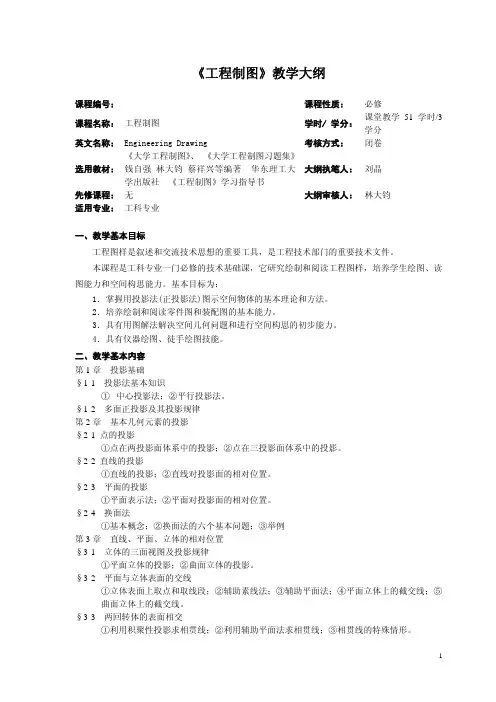

《工程制图》教学大纲课程编号:课程性质:必修课程名称:工程制图学时/ 学分:课堂教学51学时/3学分英文名称:Engineering Drawing 考核方式:闭卷选用教材:《大学工程制图》、 《大学工程制图习题集》钱自强 林大钧 蔡祥兴等编著 华东理工大学出版社 《工程制图》学习指导书大纲执笔人:刘晶先修课程:无大纲审核人:林大钧适用专业:工科专业一、教学基本目标工程图样是叙述和交流技术思想的重要工具,是工程技术部门的重要技术文件。
本课程是工科专业一门必修的技术基础课,它研究绘制和阅读工程图样,培养学生绘图、读图能力和空间构思能力。
基本目标为:1.掌握用投影法(正投影法)图示空间物体的基本理论和方法。
2.培养绘制和阅读零件图和装配图的基本能力。
3.具有用图解法解决空间几何问题和进行空间构思的初步能力。
4.具有仪器绘图、徒手绘图技能。
二、教学基本内容第1章投影基础§1-1 投影法基本知识① 中心投影法;②平行投影法。
§1-2 多面正投影及其投影规律第2章基本几何元素的投影§2-1 点的投影①点在两投影面体系中的投影;②点在三投影面体系中的投影。
§2-2 直线的投影①直线的投影;②直线对投影面的相对位置。
§2-3 平面的投影①平面表示法;②平面对投影面的相对位置。
§2-4 换面法①基本概念;②换面法的六个基本问题;③举例第3章直线、平面、立体的相对位置§3-1 立体的三面视图及投影规律①平面立体的投影;②曲面立体的投影。
§3-2 平面与立体表面的交线①立体表面上取点和取线段;②辅助素线法;③辅助平面法;④平面立体上的截交线;⑤曲面立体上的截交线。
§3-3 两回转体的表面相交①利用积聚性投影求相贯线;②利用辅助平面法求相贯线;③相贯线的特殊情形。
§3-4 零件上交线的分析第4章空间形体的生成与视图表达§4-1 组合体的视图①组合体的投影:②组合体的形体分析;③组合体三视图的画法。
华东理工大学网络教育学院(全部答在答题纸上,请写清题号,反面可用。
试卷与答题纸分开交)工程制图(本)_201906_模拟卷1_答案试卷满分100分。
考试时间90分钟。
一、单选题(共5题,每题2分,共10分)1. 斜视图的作用是( ) (2分)A.表达物体斜面的真实形状B.表达物体的六面视图C.表达物体的内部结构D.以上皆是.★标准答案:A2. 正等轴测投影图三条轴线间的夹角是( ) (2分)A.45°B.90°C.120°D.135°.★标准答案:C3. 在制图中最常用的椭圆近似画法为( ) (2分)A.平行四边形法B.同心圆法C.四圆心法D.六圆心法.★标准答案:C4. 内部形状复杂的物体用何种视图表达最恰当( ) (2分)A.辅助视图B.剖视图C.三视图D.轴测图.★标准答案:B5. 下列哪种曲线常用作齿轮的齿形曲线( ) (2分)A.螺旋线B.双曲线C.渐开线D.摆线.★标准答案:C二、判断题(共5题,每题2分,共10分)1. 下列对断面主要表达内容,断面图的种类、画法、标注的叙述是否正确断面主要表达机件上的肋、轮辐,轴上的键槽和孔等,断面分为一处断面和重合断面。
一般用剖切符号表示剖切平面位置,用箭头表示投射方向并注上字母,在断面图的上方用同样字母标出相应的名称。
移出断面应尽量配置在剖切符号或剖切平面迹线的延长线上,此时,断面可省略字母和断面名称。
当断面呈对称时,剖切符号、箭头、名称均可省略,必要时,也可将移出断面配置在其它适当的位置,并可以旋转。
(2分)( ) .★标准答案:正确2. 组合体只有下列三种方法(1)归位拉伸法(2)形体分析法(3)线面分析法(2分) ( ).★标准答案:错误3. 在空间,过一点可作唯一的直线与另一已知平面平行(2分)( ).★标准答案:错误4. 平面与圆柱面的交线可以有四种形式(2分)( ).★标准答案:错误5. 零件图上的工艺结构可以省略不画(2分)( ).★标准答案:错误三、补画物体的第三个视图(共1题,每题10分,共10分)1. (10分)★标准答案:1. (15分)四、试在下列视图上标注尺寸(尺寸数值按1:1的比例在视图中量取)(共1题,每题15分,共15分)★标准答案:五、将下面机件的主、左视图改画成合适的剖视图,并画出A-A断面图(共1题,每题15分,共15分)1.(15分)★标准答案:六、在指定位置补画左视图,并将主、左视图画成合适的剖视图(共1题,每题15分,共15分)★标准答案:1. (15分)七、问答题(共2题,每题10分,共25分)1. 阅读套筒零件图,回答下列问题1.套筒采用了哪些表达方案。
三、角度、直径、半径及狭小部位尺寸的标注。
⒈角度尺寸
⑴尺寸界线沿径向引出,尺寸线应画成
圆弧,其圆心是该角的顶点。
⑵角度数字一律水平写。
通常写在尺寸
线的中断处,必要时允许写在尺寸线的外面,或引出标注。
5°
90°
60°
25°
⒋狭小部位尺寸的标注
355
32●
●
●
33
55
3
●
⑷当圆弧半径过大或在图纸范围内无法注出
圆心位置时的标注方法。
圆弧连接作图小结:
一、无论哪种形式的连接,连接圆弧的圆
心都是利用动点运动轨迹相交的概念
确定的。
☆距直线等距离的点的轨迹是直线的平行线。
☆与圆弧等距离的点的轨迹是同心圆弧。
二、连接圆弧的圆心是由作图确定的,故
在标注尺寸时只注半径,而不注圆心
位置尺寸。
华东理工大学网络教育学院(全部答在答题纸上,请写清题号,反面可用。
试卷与答题纸分开交)工程制图(本)_201906_模拟卷2_答案试卷满分100分。
考试时间90分钟。
一、(共5题,每题2分,共10分)1. 全剖视图可用于表达( ) (2分)A.物体外形复杂的情况B.物体内外形都比较复杂的情况C.物体内形复杂外形简单的情况D.物体有倾斜结构的情况.★标准答案:C2. 在AutoCAD里,使用哪一个命令设置等轴测坐标来绘制等轴测图( ) (2分)A.SNAPB.LIMITSC.GRIDD.ISOAXIS.★标准答案:A3. 画圆内接正多边形可直接用半径来作图者为( ) (2分)A.正三角形B.正四方形C.正五边形D.正六边形.★标准答案:D4. 正轴测投影图有几种( ) (2分)A.1种B.4种C.3种D.无数种.★标准答案:C5. 下列属空间曲线的是( ) (2分)A.椭圆B.抛物线C.双曲线D.螺旋线.★标准答案:D二、(共5题,每题2分,共10分)1. 下列对剖视图的种类,应用场合及剖切平面的位置的描述是否正确1全剖视,适用于外形简单内形复杂的物体的表达,剖切面位置应通过物体的对称面。
2半剖视,适用于内、外形都比较复杂且具有对称面的物体的表达,剖切面位置应通过物体的对称面。
3局部剖视,适用于内、外形都比较复杂但无对称面的物体的表达,剖切面位置一般通过被剖切的孔轴线或局部对称部位的对称面。
4旋转剖视,旋转剖视适用于可用两相交的剖切平面表达的机件,也适用于具有公共回转轴线的其他形状的机件。
剖切面位置一般通过公共回转轴线。
5阶梯剖视,适用于在同一个剖视图上表达出两个平行剖切平面所剖切到的结构,剖切面在适当的位置转折。
6斜剖视,适用于倾斜结构的内形表达,剖切面位置与不平行于任何基本投影面。
(2分)( ).★标准答案:正确2. 过球面上两点之间的最短连线是直径(2分)( ).★标准答案:错误3. 零件图上每个尺寸都要标注尺寸偏差(2分)( ).★标准答案:错误4. 选择零件主视图时应首先考虑零件的工作位置(2分)( ).★标准答案:错误5. 局部放大图就是用放大的比例画图(2分)( ).★标准答案:错误三、试补画物体的第三个视图(共1题,每题10分,共10分)1. (10分)1. (15分)★标准答案:四、试在下列视图上标注尺寸(尺寸数值按1:1的比例在视图中量取)(共1题,每题15分,共15分)★标准答案:五、画出轴上指定位置的剖面图(左面键槽深4mm,右面键槽深3mm)(共1题,每题15分,共15分)1.(15分)★标准答案:六、将下面机件的主视图改画成阶梯剖视图(共1题,每题15分,共15分)1. (15分)★标准答案:七、问答题(共2题,每题25分,共25分)1. 阅读套筒零件图,回答下列问题1.套筒采用了哪些表达方案。
第十讲
•剖视概念•剖视图的形成•剖视图的画法•教材P85-96
•预习P96-102
•习题P41(164-168)•P43(173、175)•P44(177) P45(179)
剖切和移去
移去部分剖切平面
A-A
剖切位置投影方向
剖视名称
视图
投影方向
剖视图
剖开模型
剖视图
可省略标注
45
易多画的线
画剖视图注意事项
画剖视图注意事项
视图
看顶板
翻转模型
剖切平面
剖视
对称中心线
投影方向
前后对称
半剖视举例
剖视图上的尺寸标注
120
3
10
波浪线
剖视名称
错误
错误模型
旋转剖视
两个相交的剖切面移去部分A A
A
A-A
标注
图名
模型
不应画此线不应出线不完整要素
剖切平面
移去部分A
A
A-A
B
移去部分
剖切平面
通知
•星期日上课时请带习题本与绘图工具(丁字尺不带),做课堂练习。
