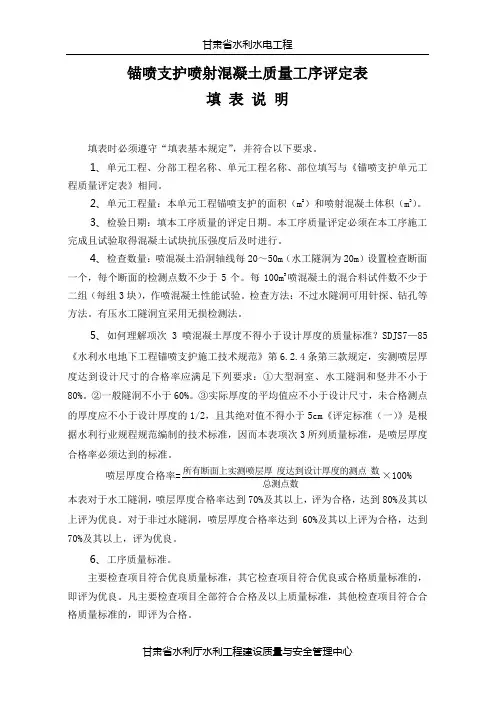

甘肃省水利水电工程甘肃省水利厅水利工程建设质量与安全管理中心 锚喷支护喷射混凝土质量工序评定表填 表 说 明填表时必须遵守“填表基本规定”，并符合以下要求。

1、 单元工程、分部工程名称、单元工程名称、部位填写与《锚喷支护单元工程质量评定表》相同。

2、 单元工程量：本单元工程锚喷支护的面积（m 2）和喷射混凝土体积（m 3）。

3、 检验日期：填本工序质量的评定日期。

本工序质量评定必须在本工序施工完成且试验取得混凝土试块抗压强度后及时进行。

4、 检查数量：喷混凝土沿洞轴线每20～50m （水工隧洞为20m ）设置检查断面一个，每个断面的检测点数不少于5个。

每100m 3喷混凝土的混合料试件数不少于二组（每组3块），作喷混凝土性能试验。

检查方法：不过水隧洞可用针探、钻孔等方法。

有压水工隧洞宜采用无损检测法。

5、 如何理解项次3喷混凝土厚度不得小于设计厚度的质量标准？SDJS7—85《水利水电地下工程锚喷支护施工技术规范》第6.2.4条第三款规定，实测喷层厚度达到设计尺寸的合格率应满足下列要求：①大型洞室、水工隧洞和竖井不小于80%。

②一般隧洞不小于60%。

③实际厚度的平均值应不小于设计尺寸，未合格测点的厚度应不小于设计厚度的1/2，且其绝对值不得小于5cm 《评定标准（一）》是根据水利行业规程规范编制的技术标准，因而本表项次3所列质量标准，是喷层厚度合格率必须达到的标准。

喷层厚度合格率=总测点数数度达到设计厚度的测点所有断面上实测喷层厚×100% 本表对于水工隧洞，喷层厚度合格率达到70%及其以上，评为合格，达到80%及其以上评为优良。

对于非过水隧洞，喷层厚度合格率达到60%及其以上评为合格，达到70%及其以上，评为优良。

6、 工序质量标准。

主要检查项目符合优良质量标准，其它检查项目符合优良或合格质量标准的，即评为优良。

凡主要检查项目全部符合合格及以上质量标准，其他检查项目符合合格质量标准的，即评为合格。

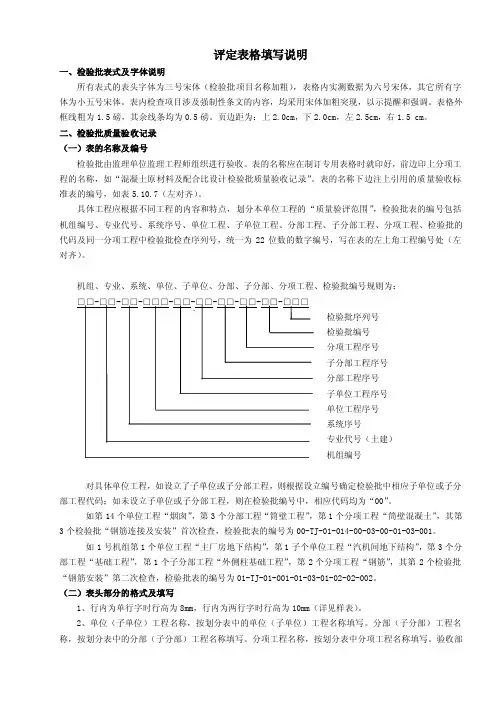

评定表格填写说明一、检验批表式及字体说明所有表式的表头字体为三号宋体（检验批项目名称加粗），表格内实测数据为六号宋体，其它所有字体为小五号宋体。

表内检查项目涉及强制性条文的内容，均采用宋体加粗突现，以示提醒和强调。

表格外框线粗为1.5磅，其余线条均为0.5磅。

页边距为：上2.0cm，下2.0cm，左2.5cm，右1.5 cm。

二、检验批质量验收记录（一）表的名称及编号检验批由监理单位监理工程师组织进行验收。

表的名称应在制订专用表格时就印好，前边印上分项工程的名称，如“混凝土原材料及配合比设计检验批质量验收记录”。

表的名称下边注上引用的质量验收标准表的编号，如表5.10.7（左对齐）。

具体工程应根据不同工程的内容和特点，划分本单位工程的“质量验评范围”，检验批表的编号包括机组编号、专业代号、系统序号、单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批的代码及同一分项工程中检验批检查序列号，统一为22位数的数字编号，写在表的左上角工程编号处（左对齐）。

机组、专业、系统、单位、子单位、分部、子分部、分项工程、检验批编号规则为：□□-□□-□□-□□□-□□-□□-□□-□□-□□-□□□检验批序列号检验批编号分项工程序号子分部工程序号分部工程序号子单位工程序号单位工程序号系统序号专业代号（土建）机组编号对具体单位工程，如设立了子单位或子分部工程，则根据设立编号确定检验批中相应子单位或子分部工程代码；如未设立子单位或子分部工程，则在检验批编号中，相应代码均为“00”。

如第14个单位工程“烟囱”，第3个分部工程“筒壁工程”，第1个分项工程“筒壁混凝土”，其第3个检验批“钢筋连接及安装”首次检查，检验批表的编号为00-TJ-01-014-00-03-00-01-03-001。

如1号机组第1个单位工程“主厂房地下结构”，第1子个单位工程“汽机间地下结构”，第3个分部工程“基础工程”，第1个子分部工程“外侧柱基础工程”，第2个分项工程“钢筋”，其第2个检验批“钢筋安装”第二次检查，检验批表的编号为01-TJ-01-001-01-03-01-02-02-002。

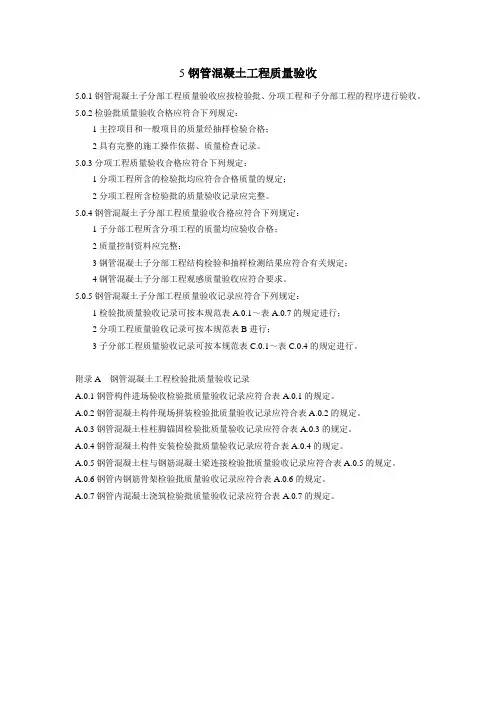

5钢管混凝土工程质量验收5.0.1钢管混凝土子分部工程质量验收应按检验批、分项工程和子分部工程的程序进行验收。

5.0.2检验批质量验收合格应符合下列规定：1主控项目和一般项目的质量经抽样检验合格；2具有完整的施工操作依据、质量检查记录。

5.0.3分项工程质量验收合格应符合下列规定：1分项工程所含的检验批均应符合合格质量的规定；2分项工程所含检验批的质量验收记录应完整。

5.0.4钢管混凝土子分部工程质量验收合格应符合下列规定：1子分部工程所含分项工程的质量均应验收合格；2质量控制资料应完整；3钢管混凝土子分部工程结构检验和抽样检测结果应符合有关规定；4钢管混凝土子分部工程观感质量验收应符合要求。

5.0.5钢管混凝土子分部工程质量验收记录应符合下列规定：1检验批质量验收记录可按本规范表A.0.1～表A.0.7的规定进行；2分项工程质量验收记录可按本规范表B进行；3子分部工程质量验收记录可按本规范表C.0.1～表C.0.4的规定进行。

附录A钢管混凝土工程检验批质量验收记录A.0.1钢管构件进场验收检验批质量验收记录应符合表A.0.1的规定。

A.0.2钢管混凝土构件现场拼装检验批质量验收记录应符合表A.0.2的规定。

A.0.3钢管混凝土柱柱脚锚固检验批质量验收记录应符合表A.0.3的规定。

A.0.4钢管混凝土构件安装检验批质量验收记录应符合表A.0.4的规定。

A.0.5钢管混凝土柱与钢筋混凝土梁连接检验批质量验收记录应符合表A.0.5的规定。

A.0.6钢管内钢筋骨架检验批质量验收记录应符合表A.0.6的规定。

A.0.7钢管内混凝土浇筑检验批质量验收记录应符合表A.0.7的规定。

表A.0.1钢管构件进场验收检验批质量验收记录表A.0.2钢管混凝土构件现场拼装检验批质量验收记录注：L柱底面到往端与梁连接的最上一个安装孔距；L1柱两端最外侧安装孔距离；L2柱底面到牛腿支承面距离；L3牛腿端孔到柱轴线距离。

表A.0.5钢管混凝土柱与钢筋混凝土梁连接检验批质量验收记录附录B钢管混凝土分项工程质量验收记录分项工程质量应由施工项目经理部专业质量检查员填写，监理工程师（建设单位项目专业技术负责人（进行验收，并按表B记录。

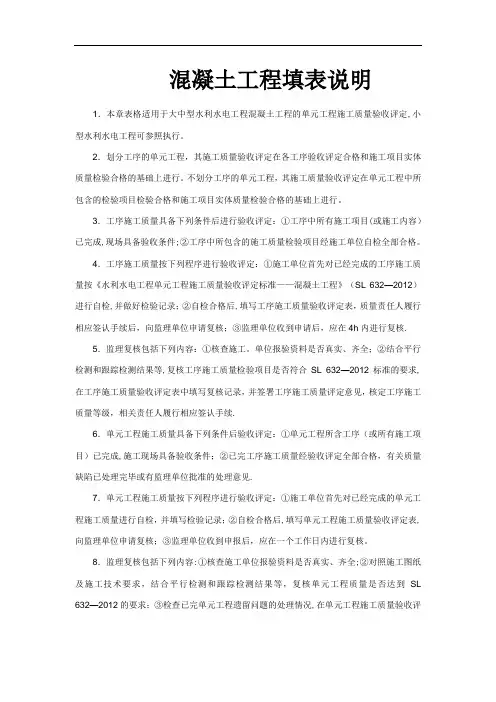

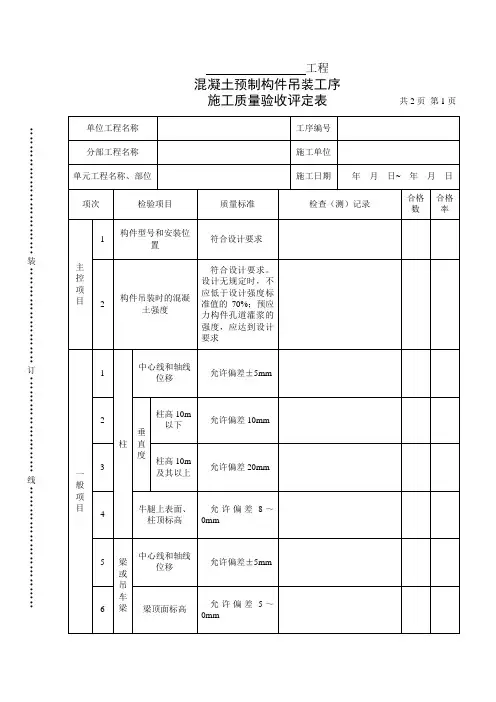

混凝土工程填表说明1．本章表格适用于大中型水利水电工程混凝土工程的单元工程施工质量验收评定,小型水利水电工程可参照执行。

2．划分工序的单元工程，其施工质量验收评定在各工序验收评定合格和施工项目实体质量检验合格的基础上进行。

不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。

3．工序施工质量具备下列条件后进行验收评定：①工序中所有施工项目(或施工内容）已完成,现场具备验收条件;②工序中所包含的施工质量检验项目经施工单位自检全部合格。

4．工序施工质量按下列程序进行验收评定：①施工单位首先对已经完成的工序施工质量按《水利水电工程单元工程施工质量验收评定标准——混凝土工程》（SL 632—2012）进行自检,并做好检验记录；②自检合格后,填写工序施工质量验收评定表，质量责任人履行相应签认手续后，向监理单位申请复核；③监理单位收到申请后，应在4h内进行复核.5．监理复核包括下列内容：①核查施工。

单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等,复核工序施工质量检验项目是否符合SL 632—2012标准的要求,在工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签认手续.6．单元工程施工质量具备下列条件后验收评定：①单元工程所含工序（或所有施工项目）已完成,施工现场具备验收条件；②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见.7．单元工程施工质量按下列程序进行验收评定：①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录；②自检合格后,填写单元工程施工质量验收评定表,向监理单位申请复核；③监理单位收到申报后，应在一个工作日内进行复核。

8．监理复核包括下列内容:①核查施工单位报验资料是否真实、齐全;②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到SL 632—2012的要求；③检查已完单元工程遗留问题的处理情况,在单元工程施工质量验收评定表中填写复核记录,并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续；④对验收中发现的问题提出处理意见。

混凝土施工检验批质量验收记录表GB50204-2002（Ⅱ）010603 0 1020103单位（子单位）工程名称xxxxxxx项目（五#楼）分部（子分部）工程名称混凝土基础验收部位A轴交1轴；A轴交3轴；A轴交10轴；A轴交12轴；A轴交19轴施工单位xxxxxxx项目经理xxx 施工执行标准名称及编号《混凝土结构工程施工质量验收规范》GB50204—2002施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1混凝土强度等级及试件的取样和留置第7.4.1条2混凝土抗渗及试件取样和留置第7.4.2条3 原材料每盘称量的偏差第7.4.3条4 初凝时间控制第7.4.4条一般项目1 施工缝的位置和处理第7.4.5条2 后浇带的位置和浇筑第7.4.6条3 混凝土养护第7.4.7条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日说明：1、主控项目：①结构混凝土的迁都等级必须符合设计要求。

用于检查结构构件混凝土强度的试件，应在混凝土的浇注地点随机抽取。

取样与试件留置应符合下列规定：每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；当一次连续浇筑超过100m3时，同一配合比的混凝土每200m3的取样不得少于一次；每一楼、同一配合比的混凝土取样不得少于一次；每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

检查施工记录及试件强度试验报告。

②对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。

同一工程、同一配合比的混凝土取样不得少于一次，留置组数可根据实际需要确定。

检查试件抗渗试验报告。

③混凝土原材料每盘称量的偏差应符合水泥、掺料＋２％，粗细管料＋３％，水、外加剂＋２％。

填填填填
1.编制依据：
《混凝土工程施工质量验收规范》（GB 50204—2015）
2.适用范围：
混凝土结构工程施工完成后对其施工质量进行验收，验收合格方能进入下一工序施工，验收情况和结论用本表记录。

3.实施要点：
（1）混凝土结构工程隐蔽可以结合现场实际，对于达到隐蔽要求的混凝土结构工程进行分段验收，范围小于分部工程验收。

（2）混凝土试块留置数量，检验强度值及数量统计结果必须符合设计及施工规范要求。

检查混凝土试块强度报告及数量统计表。

（3）检验批划分必须符合施工规范要求，检验批的评定结果应为合格。

检查检验批质量验收记录。

（4）对于涉及主体结构安全的结构构件，应按规范要求对混凝土强度、楼板厚度、悬挑板负筋保护层厚度进行实体检测。

检查实体检测记录或现场抽查。

（5）混凝土外观一般缺陷必须由施工单位按技术处理方案进行处理，并重新检查验收。

现浇结构外观质量不应有严重缺陷。

对已出现缺陷的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。

对已经处理的部位，应重新检查验收。

（6）现浇结构不应有影响结构性能和使用功能的尺寸偏差。

（7）混凝土结构外表面油污、杂物应清理干净。

抹灰前混凝土表面应毛化处理，增加基层粘结力。

表05填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1.本表是水利水电工程（含堤防工程）分部工程质量评定表的统一格式。

2.单位工程量，只填写本单位工程的主要工程量，表头其余各项按“填表基本规则”填写。

3.分部工程名称按项目划分时确定的名称填写，并在相应的质量等级栏内加“√”。

主要分部工程是指对工程安全或效益起控制作用的分部工程，应在项目划分时确定。

主要分部工程名称前应加“△”符号，本例中有两个主要分部工程。

4.表身各项由施工单位按照经建设、监理复核的质量结论填写。

5.表尾由各单位填写：①施工单位评定人指施工单位质检处负责人，项目经理指该项目质量责任人。

若本单位工程是分包单位施工，本表应由分包单位上述人员填写和自评，总包施工单位质检处负责人和项目经理审查、签字、加盖公章；②监理单位：复核人指单位工程质量负责人。

总监理工程师：实行了监理的工程，由总监理工程师签字，未实行监理的工程由建设单位技术负责人签字；③质量监督机构：核定人指负责本单位工程的质量监督员。

项目监督负责人指项目站长或该项目监督责任人。

6.关于原材料、中间产品、金属结构与启闭机、机电产品质量：对工程量大的工程，应计入分部工程进行质量评定，评定单位工程质量时，不再重复评定原材料、中间产品…..等质量。

对工程量不大的工程则计入单位工程评定。

本例属工程量不太大的情况，在单位工程评定时，计入原材料、中间产品、金属结构和启闭机制造质量。

本单位工程无机电产品，故在该栏划“/”号。

7.单位工程质量标准合格：①分部工程质量全部合格；②原材料、中间产品全部合格，金属结构与启闭机、机电产品质量合格；③外观质量得分率达到70%以上（注：含70%）；④施工质量检验资料基本齐全。

优良：①分部工程质量全部合格，其中50%以上达到优良（注：含50%），主要分部工程质量优良，且未发生过质量事故；②中间产品质量合格，其中混凝土拌和质量优良。

原材料、金属结构与启闭机、机电产品质量合格；③外观质量得分率达到85%以上（注：含85%）；④施工质量检验资料齐全。
