现浇混凝土外观质量评定表

中华人民共和国住房和城乡建设部公告第705号住房城乡建设部关于发布国家标准《混凝土结构工程施工质量验收规范》的公告现批准《混凝土结构工程施工质量验收规范》为国家标准，编号为GB 50204 - 2015，自201 5年9月1日起实施。

其中，第4.1.2、5.2.1、5.2.3、5.5.1、6. 2.1、6.3.1、6.4.2、7.2.1、7.4.1条为强制性条文，必须严格执行。

原国家标准《混凝土结构工程施工质量验收规范> GB 50204 - 2002同时废止。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部2014年12月31日前言根据住房和城乡建设部《关于印发< 2011年工程建设标准规范制订、修订计划>的通知》（建标[2011] 17号文）的要求，规范编制组经广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了《混凝土结构工程施工质量验收规范> GB 50204 - 2002。

本规范的主要技术内容是：总则、术语、基本规定、模板分项工程、钢筋分项工程、预应力分项工程、混凝土分项工程、现浇结构分项工程、装配式结构分项工程、湿凝土结构子分部工程以及有关的附录。

本规范修订的主要技术内容是：1．完善了验收基本规定；2．增加了认证产品或连续检验合格产品的检验批容量放大规定；3．删除了模板拆除的验收规定；4．增加了成型钢筋等钢筋应用新技术的验收规定；5．增加了无粘结预应力筋全封闭防水性能的验收规定；6．完善了预拌混凝土的进场验收规定；7．完善了预制构件的进场验收规定；8．增加了结构位置与尺寸偏差的实体检验规定；9．增加了回弹一取芯法检验结构实体混凝土强度的方法。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。

砼结构（模板）分项工程（安装）检验批质量验收评定记录表格说明主控项目：检查数量：第2、3项全数检查。

检查方法：第1项：检查模板设计。

第2项：对照模板设计文件和施工技术方案观察。

第3项：观察。

一般项目：检查数量：第1、2项：全数检查。

第3项：在同一检验批内，对梁，应抽查构件数量的10%，且不应少于3件；对板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，板可按纵、横轴线划分检查面，抽查10%，且不少于3面。

第4项：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面。

第5项：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面。

检查方法：第1、2项：观察。

第3项：水准仪或拉线、钢尺检查。

第4项：钢尺检查。

第5项：轴线位置，钢尺检查；底模板表面标高，水准仪或拉线、钢尺检查；截面内部尺寸，钢尺检查；层高垂直度，经纬仪或吊线、钢尺检查；相邻两板表面高低差，钢尺检查；表面平整度，2m靠尺和塞尺检查。

注：检查中心线位置、轴线位置时，应沿纵、横两个方向量测，并取其中较大值。

山西铝业监督站制砼结构（模板）分项工程（预制构件）检验批质量验收评定记录表格说明主控项目：检查数量：第1项：全数检查。

检查方法：第1项：观察。

一般项目：检查数量：第1、2项：全数检查。

第3项：在同一检验批内，对梁，应抽查构件数量的10%，且不应少于3件；对板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，板可按纵、横轴线划分检查面，抽查10%，且不少于3面。

1234567891018.2.1条12345678910
18.2.2条施工单位检查评定记录规范规定
（设计要求）规范规定
一般项目专业工长√
施工单位检查评定记录
√
施工班组长监理（建设）单位验收结论
员等进行验收。

主控项目：全部合格 一般项目：满足规范要求
项目专业质量检查员：
监理工程师（建设单位项目技术负责人）：
施工执行标准名
称及编号
分包单位
主控项目
施工单位检查评定结果
混凝土结构工程施工质量验收规范GB50204-2002分包项目经理现浇结构的外观质量不应有严重缺陷。

对已经出现的严重缺陷，应由施工单位提出技术处
理方案并经监理（建设）
单位认可后进行处理。

对
经处理的部位，应重新检
查验收。

现浇结构的外观质量不宜有一般缺陷。

对已经出现的一般缺陷，应
由施工单位按技术处理方案
进行处理，并重新检查验收。

1.1.9砼-14

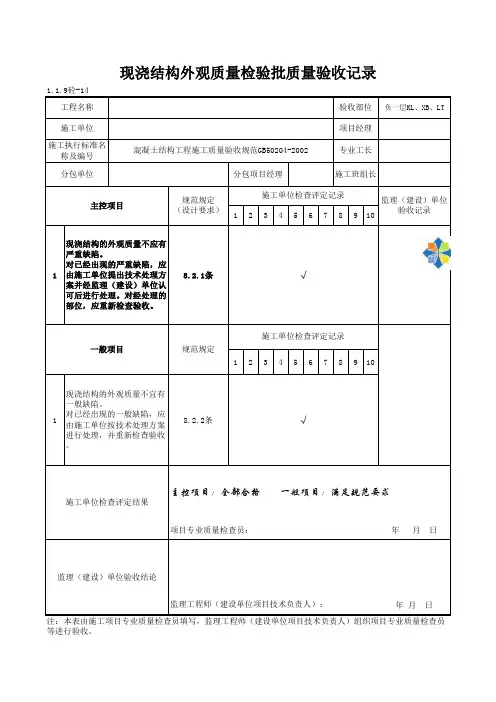

现浇结构外观质量检验批质量验收记录
工程名称
施工单位
验收部位项目经理
录
负一层KL、XB、LT
监理（建设）单位
验收记录
范要求
年 月 日
年 月 日。

天元集团技术质量管理标准混凝土现浇结构外观及尺寸偏差检查标准起草人：批准人：混凝土现浇结构外观及尺寸偏差检查标准1总则为贯彻集团的质量方针和质量目标，提高混凝土工程的施工质量，按照国家有关标准，结合集团的施工及管理水平制定本标准。

2适用范围集团施工的所有建筑物和构筑物的混凝土结构工程。

3外观质量检查：3.1 标准要求：表面平整，棱角顺直，阴阳角方正，预埋件(孔)位置准确；不应有露筋、蜂窝、孔洞、夹渣、疏松、裂缝、缺角掉楞等缺陷；构件表面色泽均匀、不宜有气泡、麻面、掉皮、起砂、沾污；楼梯踏步齿角整齐，无吃模、掉角、脚印等；施工缝位置正确、处理方法正确；剪力墙根部无烂根现象，接缝平顺、严密、无位移错台、无漏浆；三小间止水梁位置正确，高度、宽度满足要求，有地面填充层的三小间门口按要求设置止水梁并留有管道套管；阳台栏板、飘窗、造型等结构尺寸正确、横竖通线；混凝土振捣密实，缺陷根据规范要求进行处理，养护措施到位；后浇带有独立的支撑体系、留设位置和尺寸准确、留槎边角整齐、防水防潮措施有效，两侧模板不漏浆，钢筋有防护措施、保护层厚度满足要求、位置正确、绑扎牢固、无污染。

3.2 检查方法：全数观察，尺量。

3.3评分办法3.3.1评分标准3.3.2等级评定（1）外观质量满足3.1条要求，无缺陷，拆模后无整修，一次成优，评分在90分以上的评为“好”；（2）外观质量基本满足3.1条要求，无严重缺陷，一般缺陷按规范要求处理，评为“一般”，根据观感情况可分别评为“一般(+)”(评分85~89分)、“一般”(评分80~84分)、“一般(-)”(评分75~79分)；（3）外观质量不满足3.1条要求，有严重缺陷的必须按规范要求处理，观感评分在75分(不含75)以下的评为差。

3.4 评分方法：参加检查验收的人员根据自己的观察打出分数，算出总得分率做为该工程的观感评分，并按分数划出观感质量等级。

4 实测实量项目检查4.1检验批抽查数量4.1.1基础验收时，全数检查；主体验收时，抽查检验批的数量不应低于所验收工程量的1/3，且不少于2个，检验批部位宜均匀分布，有一定的代表性，特殊结构部位必查。

水利水电工程表2.3混凝土面板单元工程施工质量验收评定表单位工程名称阿勒泰市克孜加尔灌区牧民定居饲草料地一干渠工程(二标段)单元工程量分部工程名称现浇砼板工程施工单位新疆漠海工程建设有限责任公司单元工程名称、部位现浇砼板3+400-3+500施工日期年月日～年月日项次工序编号工序质量验收评定等级1 面板基面清理工序合格2 模板制作及安装工序合格3 △钢筋制作及安装工序/4 预埋件制作及安装工序/5 △混凝土浇筑工序合格6 混凝土外观质量检查工序合格施工单位自评意见各工序施工质量全部合格，其中优良工序占 %，且主要工序达到合格等级。

单元工程质量等级评定为：合格（签字，加盖公章）年月日监理单位复核意见经抽查并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 %，且主要工序达到等级单元工程质量等级评定为：（签字，加盖公章）年月日注1：对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位的代表签字，具体要求应满足SL 176的规定。

注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

水利水电工程表2.3.1面板基面清理工序施工质量验收评定表单位工程名称阿勒泰市克孜加尔灌区牧民定居饲草料地一干渠工程(二标段)工序编号2.3.1分部工程名称现浇砼板工程施工单位新疆漠海工程建设有限责任公司单元工程名称、部位现浇砼板3+400-3+500施工日期年月日～年月日项次检验项目质量标准检查（测）记录合格数合格率趾板基础面处理主控项目1 基础面岩基符合设计要求/软基预留保护层已挖除；基础面符合设计要求/3 地表水和地下水妥善引排或封堵/一般项目1 岩面清理符合设计要求；清洗洁净、无积水、无积渣杂物/面板基面清理主控项目1 垫层坡面符合设计要求；预留保护层已挖除，坡面保护完成保护层已挖出，破比1：1.75、尺寸符合设计。

破面平整、无超挖。

/符合要求2 地表水和地下水妥善引排或封堵无任何地表水或地下水。
