压铸常用计算公式

压铸工艺参数及计算公式计算公式 (单位：1、低速流量Q1=V1*AV1=冲头面积 3.14/4*D*D(D为锤头直径)A1=0.2M/S(低速速度为30CM每秒为预估值)2、低速时间T1=V2/Q1V2流道系统体积由CAD内计算Q1低速流量公式1计算3、高速流量QH=V3进料口截面积*A2进料口速度进料口速度估计值与产品平均壁厚有关进料口速度估计为40M/S 转成4000CM/S进料口面积由CAD内计算4、高速时间TH=V4（产品+渣包的体积）/QH高速流量V4产品+渣包的体积由CAD内计算5、四段设定341 22点到3点加上0.005S时间4点时间为（3点时间+4点时间）的2-3倍Q1低速流量T1低速时间V1锤头面积V2流道系统体积A1低速速度QH高速流量A2进料口速度V4产品+渣包的体积V3进料口截面积A3高速锤头速度TH高速时间Q13078.76T10.39626366QH104580.000.00192675时间流量单位：cm)Q1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159 T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A299600.0024.94000TH体积V4QH0.017317771724.8599600.001234时间00.39630.0223流量3078.763078.7699600.0099600.00低速冲头速度高速冲头速度0.2 6.47M/SQ1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159 T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A2104580.0024.94200TH体积V4QH0.00192675201.5104580.001234时间00.39630.0069流量3078.763078.76104580.00#########低速冲头速度高速冲头速度0.21631.98M/S。

1、估算锁模力AXP F =吨A ：为含浇排系统在内的全铸件在分型面上的投影面积P ：比压，根据压铸件强度要求等选择，一般选择50MPa ，例如：比压选择为50MPa ，2900cm A =时， 4505.0900===X AXP F 吨2、预选压铸机根据锁模力的计算，结合压铸件技术要求，如有耐压、强度要求等选择DCC500压铸机。

3、比压的核算根据液体力学原理可知，冲头压射力=射出缸推力S a P A P A P ⨯=⨯0即：压射比压X 冲头截面积=系统工作压力X 压铸机压射缸截面积上式说明冲头直径越小则压室截面积越小，所能获得的压射比压越大例如：22010785.01354785.0⨯⨯=⨯⨯P则：MPa cm kg P 84/8432≈=该压铸机在40mm 压室直径状态下可提供的最大比压为84MPa 大于50MPa ，说明上述比压选择合理可行。

4、充填率计算 %100⨯⨯⨯=⎰ρK P L A M 总 M 总:包括浇排系统在内的铸件总重量（一模多腔时，M 总=一个铸件的重量X 模腔数+浇排系统重量）A P :冲头截面积L K :空压射行程ρ：合金液密度例如：g M 330=总，冲头直径cm d 5=，空压射行程cm L K 34=，合金液密度3/5.2cm g =ρ则：%8.19%1005.2345.23302==⎰X X X X π(标准30%-70%)5、充填时间210009T t ⨯= (铝合金经验公式)（镁合金系数为5/1000）（锌合金系数为7/1000） T:铸件平均壁厚例如：铝合金压铸件平均壁厚为mm 2时， 则：S t 036.02100092=⨯= 6、内浇口截面积：M A t V g g =⨯⨯⨯ρM:铸件重量（内浇口之上含集渣包）g V ：内浇口速度7、压铸机冲头速度：Q g =Q P (合金液通过任何截面的流量相等)Q g ：内浇口处的流量Q P ：锤头处的流量（入料筒处流量）P P g g V A V P ⨯=⨯例：P V ⨯⨯=⨯250785.05.353.60s m V P /1.1= (此为最小冲头速度)8、模具套板边距S 计算边框长侧面受的总压力： N X X X X X H PL F 5000001050102001050336111===--； 边框短侧面受的总压力：N X X X X X H PL F 2500001050101001050336122===--； 套板边框厚度：66211222101001.042.0500000101001.08250000250000][4][8X X X X X X X X H L F H F F S ++=++=σσ mm m 77077.0==9、动模支承板厚度计算：动模支承板所受的总压力：N X X X PA F 450000010900105046===-；动模支承板厚度： []mm m X X X X X B FL K h W 94094.010906.025.0450000065.026====σ 10、导柱直径计算：A k d ⨯=。

压铸工艺参数公式压铸是一种常用的金属加工工艺，通过在高压下将熔化的金属注入到模具中，经冷却后形成所需的零件。

在压铸过程中，各种参数的选择对成品的质量和性能有着重要的影响。

下面将介绍一些常用的压铸工艺参数及其公式。

1. 注射速度（V）注射速度是指金属液体进入模腔的速度，对铸件的充填性和凝固过程有着重要的影响。

注射速度的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

注射速度的公式为：V = Q / A其中，V为注射速度，Q为金属液体的流量，A为模腔的截面积。

2. 注射压力（P）注射压力是指推动金属液体进入模腔所需要的压力，对充填性和铸件的致密度有着重要的影响。

注射压力的选择应保证金属液体能够充填完整，并且不过高导致铸件产生缺陷。

注射压力的公式为：P = F / A其中，P为注射压力，F为推动金属液体所需的力，A为模腔的截面积。

3. 注射温度（T）注射温度是指金属液体的温度，对铸件的凝固过程和性能有着重要的影响。

注射温度的选择应根据金属的熔点和凝固温度范围进行调整，以保证金属液体能够在模腔中充分凝固并形成致密的结构。

4. 注射时间（t）注射时间是指金属液体进入模腔的时间，对铸件的充填性和凝固过程有着重要的影响。

注射时间的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

5. 注射速度曲线注射速度曲线是指注射过程中注射速度随时间的变化规律。

注射速度曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

6. 注射压力曲线注射压力曲线是指注射过程中注射压力随时间的变化规律。

注射压力曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

以上所述的压铸工艺参数及其公式只是一些常用的参考，实际应用中还需要根据具体情况进行调整和优化。

压铸工艺的优化是一个综合性的问题，需要考虑材料的性质、模具的设计、设备的性能等多个方面因素的综合影响。

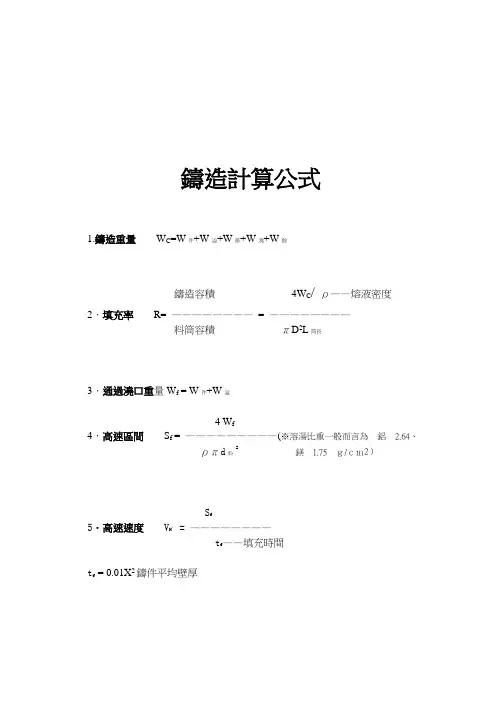

鑄造計算公式1.鑄造重量W C=W件+W溢+W排+W澆+W餘鑄造容積4W C/ρ——熔液密度2．填充率R= ————————= ————————料筒容積πD2L筒長3．通過澆口重量W f = W件+W溢4 W f4．高速區間S f = —————————(※溶湯比重一般而言為鋁 2.64、ρπd料 2 鎂 1.75 ｇ/ｃｍ2）S f5．高速速度 V H` = ————————t f——填充時間t f = 0.01X2鑄件平均壁厚6.壓鑄機的射出力Fs(射出油缸的推進力)Fｓ＝油壓壓力Ph ×射出油缸截面積Ah（KN）7.鑄造壓力Pp（傳遞到製品的壓力）射出油缸截面積Ah 射出力FsPp＝油壓壓力Ph ×＝柱塞截面積Ap 柱塞截面積Ap8．內澆口速度VgVg（V2）＝射出速度Vp（V1）×柱塞截面積Aｐ（A1）(ｍ/s)澆口截面積Ag（A2）9．充填時間ｔｔ＝製品體積＝製品重量／比重(sec)澆口流量澆口速度Vg×澆口截面積Ag10．澆口凝固時間t＝B×α×（澆口厚度）２此時的B為Al：2.0、Mg：1.5 α為Al：0.01、Mg：0.005 11．開模力是指鑄造時施加在製品上的壓力而使模具打開的力量，開模力可以鑄造面積×鑄造壓力計算出。

11.1.鑄造面積的計算鑄造面積A1＝a1+a2+a3+a4=料餅面積+澆道面積+製品面積+溢流面積11.2.開模力的計算開模力F1＝鑄造壓力Pp×鑄造面積A1＋中子分力Fc詳細計算以各部分承受的壓力分類。

製品部＝計算鑄造壓力×75％溢流部＝計算鑄造壓力× 25％料餅,澆道部＝計算鑄造壓力×100％11.3.如有滑塊中子，則計算中子分力。

中子復位力Fｒ＝製品面積Ac×計算鑄造壓力×75％中子分力Fc＝中子復位力Fr×tanθ11.4.開模力F1＝（a1＋a2）×Ｐp＋a3×Ｐp×0.75＋a4×Ｐp×0.25＋Ｆc壓鑄機關模力＞開模力Ｆ１×1.112.充填完了力量衝突力量E =W(V)2/2gW : 射出油缸活塞桿+活塞桿重量kgV : 射出速度m/sg : 重力加速度9.8 m/sec2。

压铸常用计算公式1.单位换算：1Mpa=10bar=10kgf/cm²=145psi=1N/mm²1Mpa=1000000pa 1T=9.8KN2.压射力（打料压力）：压射液压缸内工作液推动压射活塞移动的力.P压=1/4∏D²（∏R²）P＇(D为液压缸的直径，P＇为液压缸的油压压力，已可以是增压压力表的压力)3.比压：压室内金属液单位面积上所受的压力.P比=4P压/∏d²(d为冲头的直径)P比×冲头的截面积S1=打料的压力P1×打料油缸的截面积S2或P比×冲头直径的平方d²=打料的压力P1×打料油缸直径的平方D².4.锁模力：F=（产品的总投影面积）S×（产品所需比压）P×(安全系数)1.25.注：比压单位选择Mpa（N/mm²），面积单位选择mm²时，得出结果单位为N,结果除以1000为KN,除以10000为T.5.压室充满度K=浇注铝料的体积V1÷压室的体积V2×100%V1=浇注铝料的质量m÷铝料的密度ρV2=∏R²(压室半径的平方)×L（压室的长度）正常范围30～70%.6.内浇口的截面积S=填充质量m÷(铝料的密度ρ×填充的速度u×填充的时间T)或内浇口的截面积S=(3～5)×填充质量的平方根. 填充质量不包括浇道的质量.7.高速行程L=填充质量m÷(铝料的密度ρ×冲头的截面积S).冲头截面积的单位：cm². L的单位:mm. 铝料的密度取0.264g/cm³. 高速起点=高速行程+料柄厚度+模鼻的厚度.压铸常用计算公式日本资料：高速起点=高速行程L1+电气液压延迟L2（10mm）+升压所需距离L3（15～25mm）+料柄厚度L4（20～25mm,冲头直径为Φ60～70mm时）8.内浇口的填充速度: 内浇口的填充速度U1×内浇口的截面积S1=冲头的运动速度U2×冲头的截面积S2. 单位：m/S.9.填充时间：填充时间T=填充金属的体积V÷（内浇口的截面积S×填充速度U）单位：s、m³、m²、m/s . （填充时间≈（平均壁厚）²×(Al:0.01,Mg:0.005)或者(平均壁厚)²×(0.01～0.028）10.二快压射速度（m/s）; U=4V/∏d²T V为型腔的容积(m³)d为压射冲头的直径(m)，T为填充时间(S).11.内浇口凝固时间：铝：0.01×2×（内浇口平均壁厚）².镁：0.005×1.5×（内浇口平均壁厚）².12.浇注系统的投影面积：取产品投影面积的15～30%.排溢系统的投影面积：取品投影面积的10～20%.13.冲头的截面积与内浇口的截面积之比是14～17倍，通常取15倍.（2009-5-14加）14.铸造压力P=P0×I×(A2/A1) 单位：MpaP0:充油油压 I:增压比 A2:射出油缸截面积 A1:冲头截面积.例:P=13.8×2.16×（113.1/38.48）.15.单条横浇道的截面积取内浇口截面积的（3～5）倍.16.渣包入料口的截面积取内浇口截面积的（70～100）%.令狐昌顺 2009-7-29。

1、低速流量Q1=V1*AV1=冲头面积 3.14/4*D*D (D为锤头直径)A1=0.2M/S (低速速度为30CM每秒 为预估值)2、低速时间T1=V2/Q1V2流道系统体积由CAD内计算Q1低速流量公式1计算3、高速流量QH=V3进料口截面积*A2进料口速度进料口速度估计值与产品平均壁厚有关进料口速度估计为40M/S 转成4000CM/S进料口面积由CAD内计算4、高速时间TH=V4（产品+渣包的体积）/QH高速流量V4产品+渣包的体积由CAD内计算5、四段设定341 22点到3点加上0.005S时间4点时间为（3点时间+4点时间）的2-3倍计算公式 (单位：Q1低速流量T1低速时间V1锤头面积V2流道系统体积A1低速速度QH高速流量A2进料口速度V4产品+渣包的体积V3进料口截面积A3高速锤头速度TH高速时间单位：cm)Q1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A299600.0024.94000TH体积V4QH0.017317771724.8599600.001234时间00.39630.0223流量3078.763078.7699600.0099600.00低速冲头速度高速冲头速度0.2 6.47M/SQ1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159 T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A2104580.0024.94200TH体积V4QH0.00192675201.5104580.001234时间00.39630.0069流量3078.763078.76104580.00#########低速冲头速度高速冲头速度0.21631.98M/S。

∙压铸工艺参数公式∙铸造计算公式1.铸造重量WC=W件+W溢+W排+W浇+W馀铸造容积4WC/ ρ——熔液密度2.填充率R= ———————— = ————————料筒容积πD2L筒长3.通过浇口重量Wf = W件+W溢4 Wf4.高速区间Sf = —————————(※溶汤比重一般而言为铝 2.64、ρπd料 2 镁 1.75g/cm2)Sf5.高速速度VH` = ————————tf——填充时间tf = 0.01X2铸件平均壁厚6.压铸机的射出力Fs(射出油缸的推进力)Fs=油压压力Ph ×射出油缸截面积Ah(KN)7.铸造压力Pp(传递到制品的压力)射出油缸截面积Ah 射出力FsPp=油压压力Ph × =柱塞截面积Ap 柱塞截面积Ap8.内浇口速度VgVg(V2)= 射出速度Vp(V1) ×柱塞截面积Ap(A1)(m/s)浇口截面积Ag(A2)9.充填时间tt= 制品体积= 制品重量/比重(sec)浇口流量浇口速度Vg×浇口截面积Ag10.浇口凝固时间t =B×α×(浇口厚度)2此时的B 为Al：2.0、Mg：1.5 α为Al：0.01、Mg：0.00511.开模力是指铸造时施加在制品上的压力而使模具打开的力量，开模力可以铸造面积×铸造压力计算出。

11.1.铸造面积的计算铸造面积A1=a1+a2+a3+a4=料饼面积+浇道面积+制品面积+溢流面积11.2.开模力的计算开模力F1=铸造压力Pp×铸造面积A1+中子分力Fc详细计算以各部分承受的压力分类。

制品部=计算铸造压力× 75%溢流部=计算铸造压力× 25%料饼,浇道部=计算铸造压力×100%11.3.如有滑块中子，则计算中子分力。

中子复位力Fr=制品面积Ac×计算铸造压力×75%中子分力Fc=中子复位力Fr×tanθ11.4.开模力F1=(a1+a2)×Pp+a3×Pp×0.75+a4×Pp×0.25+Fc压铸机关模力>开模力F1×1.112.充填完了力量冲突力量E =W(V)2/2gW : 射出油缸活塞杆+活塞杆重量kgV : 射出速度m/sg : 重力加速度9.8 m/sec2。

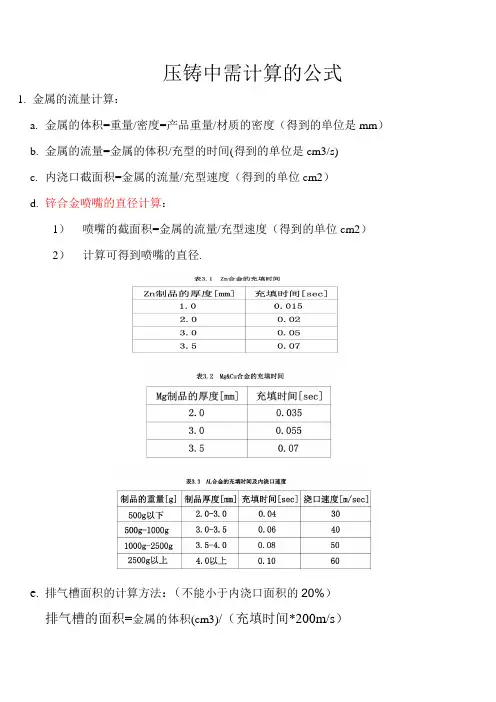

压铸中需计算的公式1.金属的流量计算：a.金属的体积=重量/密度=产品重量/材质的密度（得到的单位是mm）b.金属的流量=金属的体积/充型的时间(得到的单位是cm3/s)c.内浇口截面积=金属的流量/充型速度（得到的单位cm2）d.锌合金喷嘴的直径计算：1）喷嘴的截面积=金属的流量/充型速度（得到的单位cm2）2）计算可得到喷嘴的直径.e.排气槽面积的计算方法：（不能小于内浇口面积的20%）排气槽的面积=金属的体积(cm3)/（充填时间*200m/s）注意：单位的换算，另外200m/s是空气的逃逸速度.2.另一种方法：a.经验公式：浇口面积：A=K*√W注：A为浇口截面积，W是压铸件的重量和渣包重量的和K为铝合金铸件若在150g-200g, k值约为2.5-3.0；200g-350g，可用3.0-3.5，铸件更重则可用4.0以上..b.流率计算法：1）最小壁厚：查铸件图及样品.2）充填时间：查表1.13）通过浇口之重量：压铸件的重量和渣包重量的和4）通过浇口之体积：V=压铸件的重量和渣包重量的和/合金溶液之密度注意：铝的密度为2.4-2.5g/cm3,锌合金为6.12g/cm35)充填率（流率）:流率=通过浇口之体积/充填时间6）浇口速度：查表1.27）浇口截面积：浇口截面积=充填率/浇口速度3.其他几个计算公式：a.快速行程：L=[4*去水口后的毛重]/[材质的密度*3.14*冲头直径*冲头直径]b.充填时间：T=[产品重量+渣包重量]/[冲头的速度*冲头的面积*材质的密度]c.浇口面积：S=[产品体积+渣包体积]/[浇口的速度*充填时间]d.锁模力：F≥1.2F胀型力=1.2压射比压*[产品总面积+30%产品总面积] P压射比压=[P增压*D增压*D增压]/[冲头直径*冲头直径]。

壓鑄相關計算公式很多地方做壓鑄，在上模前所有數據都要先算出來。

這樣以來很多壓鑄老師傅們都傻眼了，因為他們以前從事這一行，都是憑經驗來調機的。

很多人也因此錯過了很好的機會，當然很多企業也因此錯過了一個經驗十足的人才。

呵呵！部分計算方法和工式大部分都在這了：液態金屬密度：鋁：2.4--2.6g/cm3 2500Kg/m3 0.0025g/mm3鎂：1.65--1.7g/cm3 1700Kg/m3 0.0017g/mm3鋅：6.4--6.6g/cm3 6600Kg/m3 0.0066g/mm3銅：7.5--8.0 g/cm3 8000Kg/m3 0.0080g/mm3鉛：8--10g/cm3錫：6.6--7.3g/cm3D＝壓射油缸直徑mm Ph＝油壓壓力（儲能器壓力）MpaD＝沖頭直徑mm Pp＝鑄造壓力（壓射壓力）MpaAh＝壓射油缸截面積mm2 F1＝開模力KNAp＝沖頭截面積mm 2 Fd＝鎖模力KNAg＝澆口截面積mm2 Vg ＝澆口速度m/sA1＝鑄造面積mm2 Vp＝壓射速度m/sFs＝壓射力KN一.壓射力和鑄造壓力：產品上所負壓力可以透過壓射力除以沖頭截面積計算出來。

Fs壓鑄機壓力（壓鑄機油缸的推展力）Fs＝油壓壓力Ph×壓射油缸截面積Ah（KN）1.壓射力：液壓油缸（增壓）內工作液推動壓射活塞的運動力。

P壓＝ D2Po式中：P壓為壓射力，D為油缸直徑（增壓）（mm），Po為液壓缸的工作壓力（Pa）2. 鑄造力Pp（到產品上的壓力）Pp＝油壓壓力Ph×＝ (KN)3.比壓:填充時的比壓稱壓射比壓，增壓時的比壓稱為增壓比壓P＝4P壓/πd2式中：P為壓射比壓（MPa）， P壓為壓射力（N），d為沖頭直徑（mm）二.高速壓射速度與澆口速度：流量Q＝流速V×截面積A Q＝V1A1＝V2A2A1沖頭截面積A2澆口截面積、V1壓射速度、V2澆口速度壓射速度Vp×沖頭截面積AP＝澆口速度Vg×澆口截面積Ag澆口速度Vg（V2）＝壓射速度Vp(V1)×（m/s）壁厚（mm）澆口速度(m/s)－0.846－551.3－1.543－521.7－2.340－492.4－2.837－462.9－3.834－434.6－5.132－406.1－28－35⊙：現在有超高速鑄造，這樣的話，高速壓射速度為4---5m/s澆口速度設計為0---60m/s 三.充填時間：由於速度×面積是流量，所以容積除以流量可以得出實際充填時間，容積就是充填的產品（加上溢流、澆道最好）的體積，可以通過重量除以比重得出。

压铸参数计算范文压铸是一种常用的金属加工工艺，通过将熔融的金属注入模具中，并在模具中进行冷却固化，最终得到所需形状的金属制品。

在进行压铸过程中，需要对一些参数进行合理的计算和选择，以确保产品的质量和生产的效率。

本文将重点介绍压铸的参数计算方法。

1.压铸机的锁模力计算压铸机的锁模力是指在压铸过程中用于保持模具封闭的力量。

锁模力的大小直接影响着产品的尺寸精度和外观质量。

锁模力的计算公式如下：F=K*A其中，F为锁模力，K为系数，A为模具的投影面积。

系数K一般可以根据实际情况取值。

当模具结构复杂，浇注系统复杂时，一般取K=350-500。

当模具结构简单，浇注系统简单时，可以取K=100-150。

模具的投影面积A计算方法依据浇注系统的数量和间距而定。

如果浇注系统数量较多或间距较小，模具投影面积会增大，锁模力也会增大。

2.注射压力的计算注射压力是指金属熔融物质在进入模腔时所受到的压力。

注射压力的大小直接影响到金属的充型能力和充型速度。

注射压力的计算公式如下：P=F/A其中，P为注射压力，F为锁模力，A为模具的注射面积。

注射面积的计算方法根据模具的冷却系统不同而有所区别。

一般来说，注射面积等于模具投影面积减去冷却系统的面积。

3.充型重量的计算充型重量是指每次注射过程中进入模腔的金属量。

充型重量的计算公式如下：W=V*D其中，W为充型重量，V为模腔容积，D为金属的密度。

模腔容积的计算方法根据模具的形状不同而有所区别。

在模具设计时，一般应根据产品的设计要求计算出模腔的容积。

金属的密度根据不同的金属材料而有所差异。

在进行压铸前，需要明确所使用金属材料的密度。

4.注射速度的选择注射速度是指金属进入模腔的速度，它直接影响到产品的成型质量和生产效率。

注射速度的选择应综合考虑产品的尺寸、形状复杂程度、金属的充型能力等因素。

一般来说，注射速度应根据产品的具体要求进行选择。

对于较大尺寸、形状复杂的产品，注射速度应适当减缓，以防止金属充填不均匀而导致的缺陷。

1、估算锁模力AXP F =吨A ：为含浇排系统在内的全铸件在分型面上的投影面积P ：比压，根据压铸件强度要求等选择，一般选择50MPa ，例如：比压选择为50MPa ，2900cm A =时， 4505.0900===X AXP F 吨2、预选压铸机根据锁模力的计算，结合压铸件技术要求，如有耐压、强度要求等选择DCC500压铸机。

3、比压的核算根据液体力学原理可知，冲头压射力=射出缸推力S a P A P A P ⨯=⨯0即：压射比压X 冲头截面积=系统工作压力X 压铸机压射缸截面积上式说明冲头直径越小则压室截面积越小，所能获得的压射比压越大例如：22010785.01354785.0⨯⨯=⨯⨯P则：MPa cm kg P 84/8432≈=该压铸机在40mm 压室直径状态下可提供的最大比压为84MPa 大于50MPa ，说明上述比压选择合理可行。

4、充填率计算 %100⨯⨯⨯=⎰ρK P L A M 总 M 总:包括浇排系统在内的铸件总重量（一模多腔时，M 总=一个铸件的重量X 模腔数+浇排系统重量）A P :冲头截面积L K :空压射行程ρ：合金液密度例如：g M 330=总，冲头直径cm d 5=，空压射行程cm L K 34=，合金液密度3/5.2cm g =ρ则：%8.19%1005.2345.23302==⎰X X X X π(标准30%-70%)5、充填时间210009T t ⨯= (铝合金经验公式)（镁合金系数为5/1000）（锌合金系数为7/1000） T:铸件平均壁厚例如：铝合金压铸件平均壁厚为mm 2时， 则：S t 036.02100092=⨯= 6、内浇口截面积：M A t V g g =⨯⨯⨯ρM:铸件重量（内浇口之上含集渣包）g V ：内浇口速度7、压铸机冲头速度：Q g =Q P (合金液通过任何截面的流量相等)Q g ：内浇口处的流量Q P ：锤头处的流量（入料筒处流量）P P g g V A V P ⨯=⨯例：P V ⨯⨯=⨯250785.05.353.60s m V P /1.1= (此为最小冲头速度)8、模具套板边距S 计算边框长侧面受的总压力： N X X X X X H PL F 5000001050102001050336111===--； 边框短侧面受的总压力：N X X X X X H PL F 2500001050101001050336122===--； 套板边框厚度：66211222101001.042.0500000101001.08250000250000][4][8X X X X X X X X H L F H F F S ++=++=σσ mm m 77077.0==9、动模支承板厚度计算：动模支承板所受的总压力：N X X X PA F 450000010900105046===-；动模支承板厚度： []mm m X X X X X B FL K h W 94094.010906.025.0450000065.026====σ 10、导柱直径计算：A k d ⨯=。
