压铸基本工艺参数计算v1.0

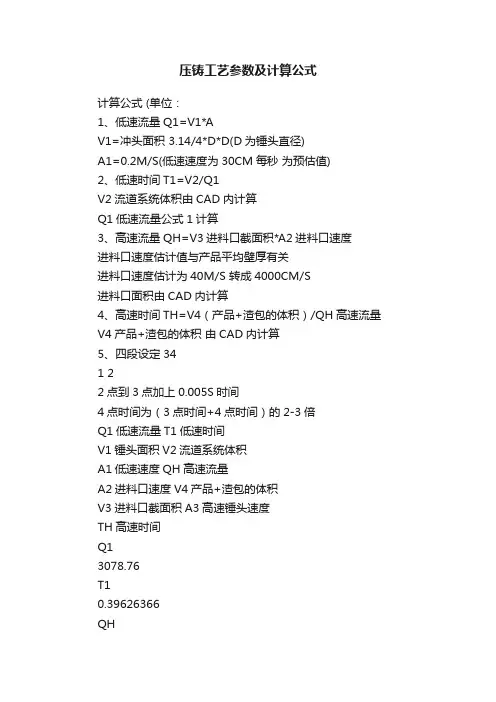

压铸工艺参数及计算公式计算公式 (单位：1、低速流量Q1=V1*AV1=冲头面积 3.14/4*D*D(D为锤头直径)A1=0.2M/S(低速速度为30CM每秒为预估值)2、低速时间T1=V2/Q1V2流道系统体积由CAD内计算Q1低速流量公式1计算3、高速流量QH=V3进料口截面积*A2进料口速度进料口速度估计值与产品平均壁厚有关进料口速度估计为40M/S 转成4000CM/S进料口面积由CAD内计算4、高速时间TH=V4（产品+渣包的体积）/QH高速流量V4产品+渣包的体积由CAD内计算5、四段设定341 22点到3点加上0.005S时间4点时间为（3点时间+4点时间）的2-3倍Q1低速流量T1低速时间V1锤头面积V2流道系统体积A1低速速度QH高速流量A2进料口速度V4产品+渣包的体积V3进料口截面积A3高速锤头速度TH高速时间Q13078.76T10.39626366QH104580.000.00192675时间流量单位：cm)Q1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159 T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A299600.0024.94000TH体积V4QH0.017317771724.8599600.001234时间00.39630.0223流量3078.763078.7699600.0099600.00低速冲头速度高速冲头速度0.2 6.47M/SQ1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159 T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A2104580.0024.94200TH体积V4QH0.00192675201.5104580.001234时间00.39630.0069流量3078.763078.76104580.00#########低速冲头速度高速冲头速度0.21631.98M/S。

压铸工艺参数的计算从持压终了至开模这段时间，根据铸件厚薄、复杂结构选择。

综合压铸过程的压铸工艺参数压力、速度、温度、时间选项择为：铸件壁厚、结构复杂，压力要大，留模时间要长;铸件壁薄、结构复杂，压射速度要快，模具温度要高;留模时间=产品壁厚X产品壁厚A、填充时间填充时间=0.01x产品壁厚x产品壁厚b、依据模具条件的高速速度高速速度=(产品+溢流重量)/压室截面积X填充时间X铝液密度C.依据机器能力的高速速度模具临界速度=550X√(浇口截面积)²X压射缸截面积XACC压力X10/(压室截面积)³(注：只考虑模具的浇口抵抗，充填抵抗时的实打速度)d.确认浇口速度浇口速度=压室截面积/浇口截面积X高速速度(一般为40-60m/s)例题：产品壁厚：3mm，产品+溢流重量：510g，压室截面积：19.63cm²，浇口截面积：1.04cm²,铝液密度：2.6g/cm³，ACC压力：14MPa，压射缸截面积：(π/4)×112=95cm²。

a.填充时间=0.01×3×3=0.063sb.高速速度=(510/19.63×0.063×2.6)=1.59m/sc.模具临界速度=550X√(1.04)²×95×14×19/(19.63)³=7.58m/sd.浇口速度=(19.63/1.04)X1.59=30.01m/s(3)快慢速度转换行程对于铝、镁合金来说，各个压射阶段的切换点尤为重要，比如低速在什么时候转入高速，高速什么时候转为增压等，直接影响到产品的表面和内部质量。

转换行程=空打行程-(产品+溢流重量/压室截面积X熔液密度)-余料厚度-1cm(一般考虑到行程开关的反应时间，转换行程可以延长1cm)例题：产品+溢流重量：510g，压室截面积：19.63 cm²，空打行程：368mm，余料厚度：23mm，铝液密度：2.6g/cm³转换行程=36.8-(510/19.63X2.6)-2.3-1=235mm二、压力参数(1)铸造压力铸造压力是获得铸件组织致密和轮廓的主要因素，又是压铸区别于其他铸造方法的主要特征.其大小取决于压铸机的结构及功率。

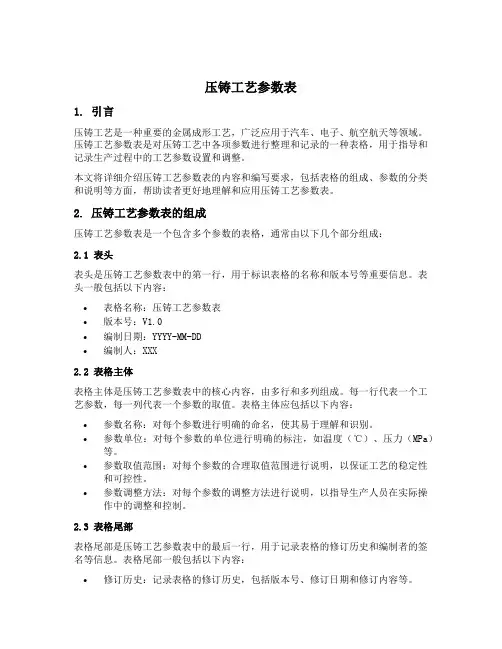

压铸工艺参数表1. 引言压铸工艺是一种重要的金属成形工艺，广泛应用于汽车、电子、航空航天等领域。

压铸工艺参数表是对压铸工艺中各项参数进行整理和记录的一种表格，用于指导和记录生产过程中的工艺参数设置和调整。

本文将详细介绍压铸工艺参数表的内容和编写要求，包括表格的组成、参数的分类和说明等方面，帮助读者更好地理解和应用压铸工艺参数表。

2. 压铸工艺参数表的组成压铸工艺参数表是一个包含多个参数的表格，通常由以下几个部分组成：2.1 表头表头是压铸工艺参数表中的第一行，用于标识表格的名称和版本号等重要信息。

表头一般包括以下内容：•表格名称：压铸工艺参数表•版本号：V1.0•编制日期：YYYY-MM-DD•编制人：XXX2.2 表格主体表格主体是压铸工艺参数表中的核心内容，由多行和多列组成。

每一行代表一个工艺参数，每一列代表一个参数的取值。

表格主体应包括以下内容：•参数名称：对每个参数进行明确的命名，使其易于理解和识别。

•参数单位：对每个参数的单位进行明确的标注，如温度（℃）、压力（MPa）等。

•参数取值范围：对每个参数的合理取值范围进行说明，以保证工艺的稳定性和可控性。

•参数调整方法：对每个参数的调整方法进行说明，以指导生产人员在实际操作中的调整和控制。

2.3 表格尾部表格尾部是压铸工艺参数表中的最后一行，用于记录表格的修订历史和编制者的签名等信息。

表格尾部一般包括以下内容：•修订历史：记录表格的修订历史，包括版本号、修订日期和修订内容等。

•编制者签名：编制者在表格尾部签名确认表格的准确性和完整性。

3. 压铸工艺参数的分类和说明根据压铸工艺的特点和要求，可以将压铸工艺参数分为以下几类，并对每个参数进行详细的说明：3.1 金属材料参数•熔融温度：金属材料熔融的温度，影响铸件的质量和形状。

•熔融温度控制范围：金属材料熔融温度的允许偏差范围。

•注射温度：金属材料注射的温度，影响铸件的充填性和表面质量。

•注射温度控制范围：金属材料注射温度的允许偏差范围。

壓鑄工藝參數的計算與工藝調整甯波久騰車燈電器有限公司張玉玺摘要相信許多壓鑄同仁都熟知壓鑄模具工藝參數的計算與工藝調整，但是在實際進行工藝調整之前，往往不願計算，而是憑經驗，久而久之，便可能會走向誤區。

可能會花大量時間去移動吉制點，也可能會在成型不佳時，一味地提速加壓。

即使解決了成型問題，也往往會忽略模具使用的合理性問題。

針對目前國内壓鑄行業使用非實時監控壓鑄機居多這一現狀，精确計算合理設定壓鑄參數尤爲重要。

關鍵詞壓鑄模具調節吉制點調節壓射速度調節增壓1 引言：在壓鑄過程中，通常的壓射功能爲：慢壓射，一級快壓射，二級快壓射和增壓。

其中一級快壓射主要用于錘頭跟蹤，但也可用于由慢到快的過渡壓射，根據客戶及鑄件的需要，強調使用過渡壓射時，也可做到錘頭跟蹤單獨控制（此爲特供機），增壓與二級快壓射相連，大噸位的壓鑄機增壓起始吉制獨立控制。

2壓射過程分析2.1壓鑄件特點圖1 門鎖支架壓鑄件門鎖支架壓鑄件(材料：ADC12)，如圖1所示結合DCC160壓鑄機。

系統壓力爲140kg/cmsup2;時的空打速度6m/s。

錘頭直徑Φ50，空壓射行程320mm。

平均壁厚:2mm。

鑄件重量150g（内澆口以上）。

澆鑄全重:330g（含澆排系統）。

鑄件投影面積約爲：11X7=77cmsup2;。

澆注總投影面積約爲：77X200%=154cmsup2;。

内澆口截面積爲：27X1.1+18X1.7=60.3mmsup2;。

2.2壓射分析如圖2所示，通常的壓鑄過程由四步組成:第一步以慢壓射封住入料口，以防鋁液溢出。

第二步以一級快壓射讓鋁液充填至内澆口位置。

第三步以二級快壓射讓鋁液充滿型腔。

第四步以增壓将鑄件壓實。

前進限吉制二級快壓射吉制一級快壓射吉制後退限吉制對應控制點對應控制點對應控制點對應控制點圖2 壓鑄過程圖示3吉制點确定① △1點對應入料筒的B點，當采用短入料筒時，△1向△2方向移動，同時△1始終保持對應B點。

② △2點:當料溫低或充填率低亦或薄壁鑄件時，△2接近對應A點，反之接近△3點。

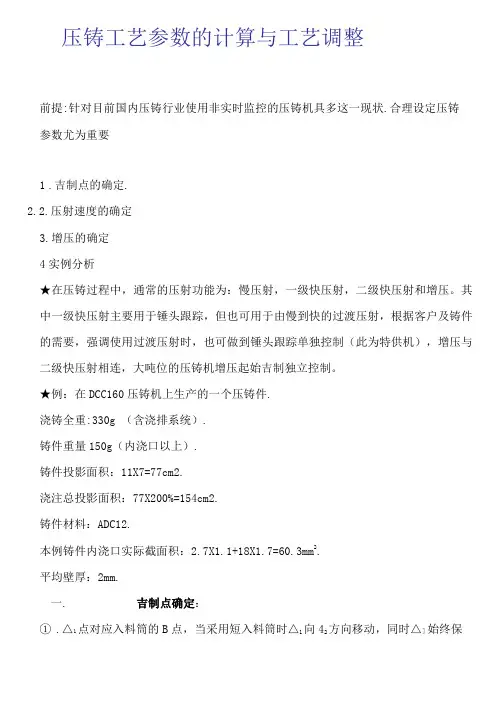

压铸工艺参数的计算与工艺调整前提:针对目前国内压铸行业使用非实时监控的压铸机具多这一现状.合理设定压铸参数尤为重要1.吉制点的确定.2.2.压射速度的确定3.增压的确定4实例分析★在压铸过程中，通常的压射功能为：慢压射，一级快压射，二级快压射和增压。

其中一级快压射主要用于锤头跟踪，但也可用于由慢到快的过渡压射，根据客户及铸件的需要，强调使用过渡压射时，也可做到锤头跟踪单独控制（此为特供机），增压与二级快压射相连，大吨位的压铸机增压起始吉制独立控制。

★例：在DCC160压铸机上生产的一个压铸件.浇铸全重:330g （含浇排系统）.铸件重量150g（内浇口以上）.铸件投影面积：11X7=77cm2.浇注总投影面积：77X200%=154cm2.铸件材料：ADC12.本例铸件内浇口实际截面积：2.7X1.1+18X1.7=60.3mm2.平均壁厚：2mm.一. 吉制点确定：①.△1点对应入料筒的B点，当采用短入料筒时△1向42方向移动，同时△］始终保持对应B点.②.△，点：当料温低或充填率低亦或薄壁铸件时，△2接近对应A点,反之接近43点.③.43点:通过计算L H来确定,通常锤头压射到43点时,合金液达到C点,如果需要提前及滞后充填，43相应右移及左移.④.△点:对应模具分型面，（同时不能超过射出行程的极限）4⑤为了确定43点，需要计算L HM=A P*L H* P ------------------------------- ⑴M:铸件重量（内浇口以上,含集渣包）A p：锤头截面积P :合金液体密度将数值代入6：150=兀R2*L H*P=3.14*2.52*L H*2.5求得 L =3.06cm H二.压射过程之速度确定：1.慢压射速度Vs的大小一般以合金液不从入料口溢出为原则。

通常Vs为0.2-0.4m/s之间为宜（可以不做调整）2.一级快压射速度的确定需要考虑锤头跟出及过渡性速度两种情况充填率$ =M总/ A p*LK* P -------------------- ⑵M总:包括浇排系统在内的铸件总重A p:锤头截面积4:空打行程代入数值：$二（3 3 0/0 . 78 5 *52 *32 *2 . 5）*100%=21% （标准 30%-70%）充填高：H=(D/2)*(1.66*$+0.17)H=(50/2)*(1.66*0.21+0.17)=13mm一级快压射速度V L=0.2* {(D-H)*(1-0)/(1+0)}1/2 ------------------------- ⑷V L=0.2* {(50-13)*(1-0.21)/(1+0.21)}1/2=0.98m/s 二级快压射速度的确定及二级手轮的调节方法：V PC tV H：V D0 V p0V g P a充填时间：t=(7/1000)*T2 ----------------- ⑸T:铸件平均壁厚t=(7/1000)*22 =0.028(s)内浇口速度：Vg*t*Ag* P =M -------------------- ⑹M:铸件重量(内浇口之上含集渣包)Vg*0.028*60.3*0.0025=150Vg=35500mm/s=35.5m/s(内浇口最小速度) 锤头实打速度：Qg二Qp(合金液通过任何截面的流量相等)Qg：内浇口处的流量Qp：锤头处的流量(入料筒处流量)Ag*Vg=Ap*Vp ----------------------------⑺60 . 3 *35 . 5=0 . 78 5*502 *V PVp=1.1m/s(此为最小锤头速度)Vp= 1.1m/s.取Vp=1.5m/s (模具所需)模具界限速度：当Pa=140kg/cm2 (系统压力)Vpc=550*(Pa*As*Ag2 /Ap3) 1/2 ------------------------------------ ⑻Vpc=550*{140*0 . 78 5*102 *0 . 62 /(0 . 78 5 *52尸}I/2=3.97 m/s 实打速度：Vp={(V产V)/( V D2+V PC2)} 1/2 --------------------------------- ⑼pc2Vp={(62*3.972)/( 62+3.972)}1/2=3.31 m/s(压铸机所供)3.31远大于1.5 能量过剩.即Pa不需要取140kg/cm2那么当Pa=100 kg/cm2时情况如下：V=3.97*(100/140)1/2=3.35 m/spc此时空打速度 V =6*(100/140)1/2=5 m/sDV J{(52*3.352)/( 52+3.352)}1/2=2.78 m/s通过比较可知：降低系统压力让压铸机与压铸模系统更匹配由上面公式⑼：V P={(V D2*V PC2)/( V D2+V PC2)} 1/2可以导出：丫：{"长2*丫//( V PC2-V P2)} 1/2 ------------------------------- ⑽当 V P =1.5m/s 时可得出二级快压射设定速度：V D={(3.352*1.52)/( 3.352-1.52)}1/2=1.68m/s手轮设置：【(12*12/5)为每1m/s时的格数】(12*12/5)*1.68=49 格即:手轮调节为4圈1格三.增压确定：P 取 100Mpa 时锁模力=A 总*P=154*100=154（T）A P * P = P Z * P Z ------------------------------------------------------- （11）（锤头部）（增压缸处）0 . 78 5 *52*100MPa=0.785*162*PZP =9.76 Mpa （增压缸需设置的压力）ZA P * P = A S * P S ------------------------------------------------------- ⑫（锤头部）（射出缸处）0 . 78 5 *52*100MPa=0.785*102*PSP S =25 MPa （射出缸压力表显示值）通过查看射出缸压力表（大表）读数核实是否为25MPa如数据不符，需要调整增压储能器的压力，另外，原则上增压流量手轮从3圈调起充填时间允许时，可调小增压流量，否则反之触发压力一般为50kg/cm2,充填时间允许时也可调小触发压力，否则反之四.实例分析：1.当 Vj1.5m/s 时通过 Ag * Vg = A P * V P60.3*Vg=0.785*502*1.5Vg = 48.8 m/s （标准为 20-60 m/s）说明内浇口截面积较小，内浇口处的龟裂现象也证实了这一点。

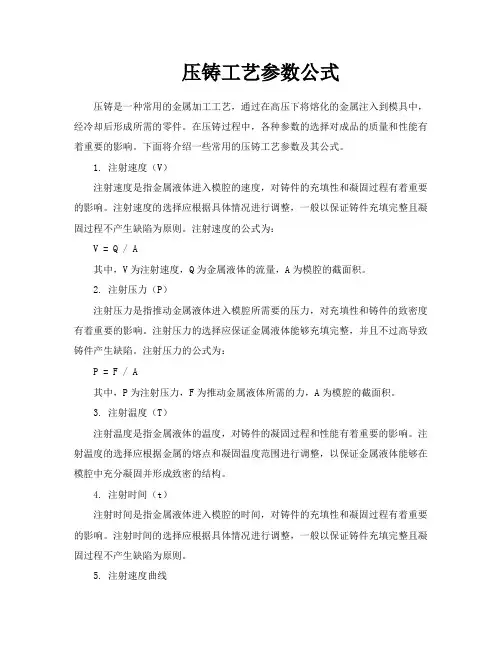

压铸工艺参数公式压铸是一种常用的金属加工工艺，通过在高压下将熔化的金属注入到模具中，经冷却后形成所需的零件。

在压铸过程中，各种参数的选择对成品的质量和性能有着重要的影响。

下面将介绍一些常用的压铸工艺参数及其公式。

1. 注射速度（V）注射速度是指金属液体进入模腔的速度，对铸件的充填性和凝固过程有着重要的影响。

注射速度的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

注射速度的公式为：V = Q / A其中，V为注射速度，Q为金属液体的流量，A为模腔的截面积。

2. 注射压力（P）注射压力是指推动金属液体进入模腔所需要的压力，对充填性和铸件的致密度有着重要的影响。

注射压力的选择应保证金属液体能够充填完整，并且不过高导致铸件产生缺陷。

注射压力的公式为：P = F / A其中，P为注射压力，F为推动金属液体所需的力，A为模腔的截面积。

3. 注射温度（T）注射温度是指金属液体的温度，对铸件的凝固过程和性能有着重要的影响。

注射温度的选择应根据金属的熔点和凝固温度范围进行调整，以保证金属液体能够在模腔中充分凝固并形成致密的结构。

4. 注射时间（t）注射时间是指金属液体进入模腔的时间，对铸件的充填性和凝固过程有着重要的影响。

注射时间的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

5. 注射速度曲线注射速度曲线是指注射过程中注射速度随时间的变化规律。

注射速度曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

6. 注射压力曲线注射压力曲线是指注射过程中注射压力随时间的变化规律。

注射压力曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

以上所述的压铸工艺参数及其公式只是一些常用的参考，实际应用中还需要根据具体情况进行调整和优化。

压铸工艺的优化是一个综合性的问题，需要考虑材料的性质、模具的设计、设备的性能等多个方面因素的综合影响。

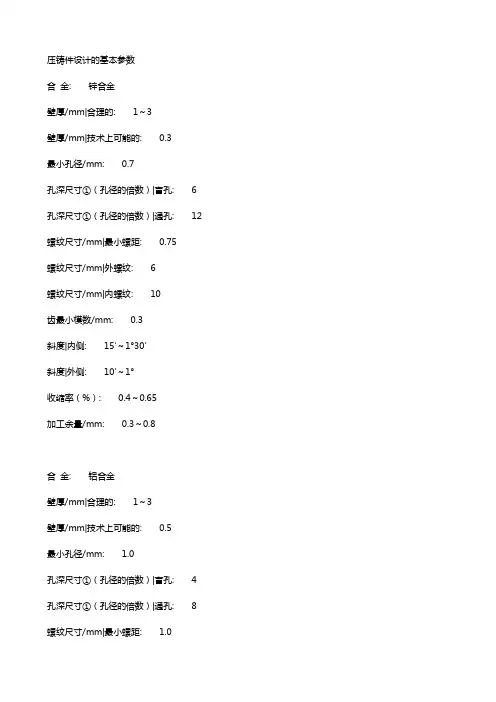

压铸件设计的基本参数合金: 锌合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.3最小孔径/mm: 0.7孔深尺寸①（孔径的倍数）|盲孔: 6 孔深尺寸①（孔径的倍数）|通孔: 12 螺纹尺寸/mm|最小螺距: 0.75螺纹尺寸/mm|外螺纹: 6螺纹尺寸/mm|内螺纹: 10齿最小模数/mm: 0.3斜度|内侧: 15′～1°30′斜度|外侧: 10′～1°收缩率（%）: 0.4～0.65加工余量/mm: 0.3～0.8合金: 铝合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.5最小孔径/mm: 1.0孔深尺寸①（孔径的倍数）|盲孔: 4 孔深尺寸①（孔径的倍数）|通孔: 8 螺纹尺寸/mm|最小螺距: 1.0螺纹尺寸/mm|外螺纹: 10螺纹尺寸/mm|内螺纹: 15齿最小模数/mm: 0.5斜度|内侧: 30′～2°斜度|外侧: 15′～1°收缩率（%）: 0.45～0.8加工余量/mm: 0.3～0.8合金: 镁合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.6最小孔径/mm: 0.7孔深尺寸①（孔径的倍数）|盲孔: 5 孔深尺寸①（孔径的倍数）|通孔: 10 螺纹尺寸/mm|最小螺距: 1.0螺纹尺寸/mm|外螺纹: 6螺纹尺寸/mm|内螺纹: 20齿最小模数/mm: 0.5斜度|内侧: 30′～2°斜度|外侧: 15′～1°收缩率（%）: 0.5～0.8加工余量/mm: 0.3～0.8合金: 铜合金壁厚/mm|合理的: 2～4壁厚/mm|技术上可能的: 1.0最小孔径/mm: 2.5孔深尺寸①（孔径的倍数）|盲孔: 3孔深尺寸①（孔径的倍数）|通孔: 6螺纹尺寸/mm|最小螺距: 1.5螺纹尺寸/mm|外螺纹: 12螺纹尺寸/mm|内螺纹: —齿最小模数/mm: 1.5斜度|内侧: 45′～2°斜度|外侧: 35′～1°收缩率（%）: 0.6～1.0加工余量/mm: 0.3～0.8铸造斜度斜度b∶h: 1∶5角度β: 11°30′应用范围: h＜25mm时钢和铁的铸件斜度b∶h: 1∶10角度β: 5°30′应用范围: h＝25～500mm时钢和铁的铸件斜度b∶h: 1∶20角度β: 3°应用范围: h＝25～500mm时钢和铁的铸件斜度b∶h: 1∶50角度β: 1°应用范围: h＞500mm时钢和铁的铸件斜度b∶h: 1∶100角度β: 30′应用范围: 有色金属铸件。

1、低速流量Q1=V1*AV1=冲头面积 3.14/4*D*D (D为锤头直径)A1=0.2M/S (低速速度为30CM每秒 为预估值)2、低速时间T1=V2/Q1V2流道系统体积由CAD内计算Q1低速流量公式1计算3、高速流量QH=V3进料口截面积*A2进料口速度进料口速度估计值与产品平均壁厚有关进料口速度估计为40M/S 转成4000CM/S进料口面积由CAD内计算4、高速时间TH=V4（产品+渣包的体积）/QH高速流量V4产品+渣包的体积由CAD内计算5、四段设定341 22点到3点加上0.005S时间4点时间为（3点时间+4点时间）的2-3倍计算公式 (单位：Q1低速流量T1低速时间V1锤头面积V2流道系统体积A1低速速度QH高速流量A2进料口速度V4产品+渣包的体积V3进料口截面积A3高速锤头速度TH高速时间单位：cm)Q1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A299600.0024.94000TH体积V4QH0.017317771724.8599600.001234时间00.39630.0223流量3078.763078.7699600.0099600.00低速冲头速度高速冲头速度0.2 6.47M/SQ1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159 T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A2104580.0024.94200TH体积V4QH0.00192675201.5104580.001234时间00.39630.0069流量3078.763078.76104580.00#########低速冲头速度高速冲头速度0.21631.98M/S。

压铸件设计规范目录铸圆脱铸缘压铸压铸内压铸压铸级压铸压铸一、壁厚1、压铸件的壁厚对铸件质量有很大的影响。

以铝合金为例，薄壁比厚壁具有更高的强度和良好的致密性。

因此，在保证铸件有足够的强度和刚性的条件下，应尽可能减少其壁厚，并保持壁厚均匀一致。

2、铸件壁太薄时，使金属熔接不好，影响铸件的强度，同时给成型带来困难；壁厚过大或严重不均匀则易产生缩瘪及裂纹。

厚壁压铸件，其壁中心层的晶粒粗大，易产生缩孔、缩松等缺陷，同样降低铸件的强度。

3、压铸件的壁厚一般以2.5～4mm为宜，同一压铸件内昀大壁厚与昀小壁厚之比不要大于3∶1，壁厚超过6mm的零件不宜采用压铸。

推荐值见表1。

我司的铝压铸件，按如下要求选取壁厚：散热齿一般取2.0～2.5mm，（自然散热）间距取10～12mm，（强迫风冷）间距取8～10mm.其余壁厚取4.5～5.0mm；螺纹孔为M3的PCB支撑柱，直径取6.5～7.5mm；接地螺纹孔处的壁厚取：M4 9.5～10.5mm， M5 10.5～11mm。

表1 压铸件的最小壁厚和正常壁厚二、铸造圆角和脱模斜度1、铸造圆角压铸件各部分相交应有圆角（分型面处除外），使金属填充时流动平稳，气体容易排出，并可避免因锐角而产生裂纹。

对于需要进行电镀和涂饰的压铸件，圆角可以均匀镀层，防止尖角处涂料堆积。

压铸件的圆角半径R一般不宜小于1mm，最小圆角半径为0.5 mm，见表2。

铸造圆角半径的计算见表3。

我司铝压铸件的圆角一般取R1.0mm，无配合处最小取R3.0mm（有外观要求的除外）。

表2 压铸件的最小圆角半径（mm）①、对锌合金铸件，K=1/4；对铝、镁合金铸件， K=1/2。

②、计算后的最小圆角应符合表2的要求。

表3 铸造圆角半径的计算（mm）2、脱模斜度设计压铸件时，就应在结构上留有脱模斜度，无脱模斜度时，在需要之处，必须有脱模的工艺斜度。

斜度的方向，必须与铸件的脱模方向一致。

推荐的脱模斜度见表4。

我司现采用的脱模斜度一般取前模1.5°，后模1.0°。

压铸工艺参数的计算压铸工艺参数的计算文/哈尔滨爱迪压铸有限公司/朱丽、刘维刚、车宏伟、迟兰成摘要：许多压铸企业的技术人员都非常熟悉压铸工艺参数的计算与调节，但在实际生产中往往凭借经验，通过检验产品的好坏来调节工艺参数，为了麻烦而忽略了工艺参数的计算，往往都是用很大的速度、压力来使产品达到合格状态，这样使机床、模具损耗过快，浪费资源。

关键词：工艺参数、压力、速度、时间在压铸生产中，压铸机、压铸合金和压铸模是三大要素。

压铸工艺则是将三大要素作为有机的组合并加以运用的过程。

压铸生产时液态金属充型的过程，是许多矛盾着的因素得以统一的过程。

在影响充型的许多因素中，主要是速度、压力和时间等，通过速度的控制减少和消除压室内空气的卷入、雾化型腔内残留的气体;通过压力的控制，增加产品的密实度，减少缩孔的形成;通过时间控制，使产品不宜产生变型等缺陷。

利用计算工艺参数来优化模具、压铸机之间的匹配性。

因此，只有对这些工艺参数进行正确选择、控制和调整，使各种工艺参数满足压铸生产的需要，才能保证在其他条件良好的情况下，生产出合格的压铸件。

本文通过以力劲公司生产的DCC280卧式冷室压铸机上所生产的水泵壳体产品(附图)为例，简单介绍一下压铸生产中主要工艺参数的计算。

一、速度参数(1)低速速度压射冲头将注入压室的铝液平稳地推移到内浇口位置，使铝液完全充满到压射冲头与内浇口之间的压室空间内的过程就是低速过程(一般为0.1-0.3m/s)。

设置时要注意防止空气卷入，防止铝液温度下降，导致过早凝固。

压室充满度=注入重量/压室截面积×空打行程×溶液密度X100%(压室充满度的标准一般为20-50%)低速速度=0.7X√压室直径/压室充满度例题：压室直径：Φ50mm，注入重量：830g，空打行程：368mm，压室截面积：(π/4)×52=19.63cm²，溶液密度：2.6 g/cm³压室充满度=(830/196.63×36.8×2.6)X100%=44.18%低速速度=(0.7X√50)/44.18=0.122M/S(2)高速速度压射冲头将铝液完全充满到压室内(一般为1.5-2.5m/s)。

压铸工艺参数公式铸造计算公式1.铸造重量WC=W件+W溢+W排+W浇+W馀铸造容积4WC/ ρ——熔液密度2.填充率R= ————————= ————————料筒容积πD2L筒长3.通过浇口重量Wf = W件+W溢4 Wf4.高速区间Sf = —————————(※溶汤比重一般而言为铝 2.64、ρπd料2 镁 1.75g/cm2)Sf5.高速速度VH` = ————————tf——填充时间tf = 0.01X2铸件平均壁厚6.压铸机的射出力Fs(射出油缸的推进力)Fs=油压压力Ph ×射出油缸截面积Ah(KN)7.铸造压力Pp(传递到制品的压力)射出油缸截面积Ah 射出力FsPp=油压压力Ph ×=柱塞截面积Ap 柱塞截面积Ap8.内浇口速度VgVg(V2)= 射出速度Vp(V1) ×柱塞截面积Ap(A1)(m/s)浇口截面积Ag(A2)9.充填时间tt= 制品体积= 制品重量/比重(sec)浇口流量浇口速度Vg×浇口截面积Ag10.浇口凝固时间t =B×α×(浇口厚度)2此时的B 为Al：2.0、Mg：1.5 α为Al：0.01、Mg：0.00511.开模力是指铸造时施加在制品上的压力而使模具打开的力量，开模力可以铸造面积×铸造压力计算出。

11.1.铸造面积的计算铸造面积A1=a1+a2+a3+a4=料饼面积+浇道面积+制品面积+溢流面积11.2.开模力的计算开模力F1=铸造压力Pp×铸造面积A1+中子分力Fc详细计算以各部分承受的压力分类。

制品部=计算铸造压力×75%溢流部=计算铸造压力×25%料饼,浇道部=计算铸造压力×100%11.3.如有滑块中子，则计算中子分力。

中子复位力Fr=制品面积Ac×计算铸造压力×75%中子分力Fc=中子复位力Fr×tanθ11.4.开模力F1=(a1+a2)×Pp+a3×Pp×0.75+a4×Pp×0.25+Fc压铸机关模力>开模力F1×1.112.充填完了力量冲突力量E =W(V)2/2gW : 射出油缸活塞杆+活塞杆重量kgV : 射出速度m/sg : 重力加速度9.8 m/sec2。

压铸参数计算范文压铸是一种常用的金属加工工艺，通过将熔融的金属注入模具中，并在模具中进行冷却固化，最终得到所需形状的金属制品。

在进行压铸过程中，需要对一些参数进行合理的计算和选择，以确保产品的质量和生产的效率。

本文将重点介绍压铸的参数计算方法。

1.压铸机的锁模力计算压铸机的锁模力是指在压铸过程中用于保持模具封闭的力量。

锁模力的大小直接影响着产品的尺寸精度和外观质量。

锁模力的计算公式如下：F=K*A其中，F为锁模力，K为系数，A为模具的投影面积。

系数K一般可以根据实际情况取值。

当模具结构复杂，浇注系统复杂时，一般取K=350-500。

当模具结构简单，浇注系统简单时，可以取K=100-150。

模具的投影面积A计算方法依据浇注系统的数量和间距而定。

如果浇注系统数量较多或间距较小，模具投影面积会增大，锁模力也会增大。

2.注射压力的计算注射压力是指金属熔融物质在进入模腔时所受到的压力。

注射压力的大小直接影响到金属的充型能力和充型速度。

注射压力的计算公式如下：P=F/A其中，P为注射压力，F为锁模力，A为模具的注射面积。

注射面积的计算方法根据模具的冷却系统不同而有所区别。

一般来说，注射面积等于模具投影面积减去冷却系统的面积。

3.充型重量的计算充型重量是指每次注射过程中进入模腔的金属量。

充型重量的计算公式如下：W=V*D其中，W为充型重量，V为模腔容积，D为金属的密度。

模腔容积的计算方法根据模具的形状不同而有所区别。

在模具设计时，一般应根据产品的设计要求计算出模腔的容积。

金属的密度根据不同的金属材料而有所差异。

在进行压铸前，需要明确所使用金属材料的密度。

4.注射速度的选择注射速度是指金属进入模腔的速度，它直接影响到产品的成型质量和生产效率。

注射速度的选择应综合考虑产品的尺寸、形状复杂程度、金属的充型能力等因素。

一般来说，注射速度应根据产品的具体要求进行选择。

对于较大尺寸、形状复杂的产品，注射速度应适当减缓，以防止金属充填不均匀而导致的缺陷。

压铸工艺参数理论计算在压铸行业，工艺参数对产品质量的影响更多的是靠试验的方法，许多工程技术人员不能深入的进行分析，生产铸件的条件无法用数据来描述。

本文就压铸工艺参数理论计算和实践两方面进行讨论研究。

压力铸造的主要工艺参数有行程（速度转换点）、速度、时间和压力等。

而本文重点分析速度和行程两个主要参数。

1. 压铸的四阶段压射计算压力铸造工艺参数,首先要定义压铸的四个压射阶段。

1.1.1 第一阶段：慢压射1为防止金属液溅出，冲头越过浇料口的过程，压射的第一阶段通常是缓慢的。

1.1.2 第二阶段：慢压射2金属液以较低的速度运动至内浇口的阶段，主要目的是排出压室内的空气，集中铝液于压室内。

1.1.3 第三阶段：快压射金属液由内浇口填充型腔直至充满为止，主要目的是成型并排出型腔中气体。

1.1.4 第四阶段：增压阶段型腔充满后建立最后的增压，使铸件在高压压力下凝固，从而使铸件致密。

1.2 计算模型1.2.1 根据1.1定义(参照图1),可以得到金属液在各阶段合金液的重量关系式。

G2=G浇G3+G4=G铸+G溢流其中：G3+G4为金属液刚达到内浇口处时冲头端面至冲头停止之间的铝液重量，即为快压射起始点位置至冲头停止行程内金属液的容量。

G铸为铸件重量G溢为溢流系统的重量G2为慢压射2行程内压室能容纳的金属液重量G浇为浇注系统的重量1.2.2 流道中单位时间内不同位置截面中通过合金液的流量关系式（见图2）金属液在流动过程中，单位时间内通过截面的流量Q相等，则Q=V1×S1=V2×S2= V3×S3 （注：V3 × S3是利用等式，而非金属液流量）其中V1：冲头速度S1：冲头面积V2：内浇口速度S2：内浇口面积V3：排气槽气体速度（推荐值75m/s）S3：排气槽的面积1.2.3 压铸时间[1]压铸时间包括充填时间，持压时间及铸件在压铸模型中停留的时间。

1.2.3.1 充填时间：金属液开始进入内浇口到型腔充满所需的时间。

压铸工艺参数与铸件质量的关系一、压铸工艺参数压铸工艺参数主要有压力，速度、温度和时间。

这些参数是相辅相成，而又相互制约的。

1．压力——在压铸中，压力可用压射力和压射比压来表达 （1）压射力——是压铸机压射油缸推动压射活塞运动的力P 压＝024P D πP 压——压射力(N)P 0——压射油缸内工作液的压力(MPa) D ——压射油缸内径(mm)（2）压射比压——压射时压室内金属液单位面积上所承受的压力24dP P π压= P ——压射比压(MPa)d ——压室（冲头）直径(mm) 压射比压的调整（内浇口面积不变时）主要是调整压铸机的压射力或改变压室的直径。

（3）选择压射比压所考虑的主要因素见下表压射比压过小，会使充填时间增长，降低压射速度，使压铸件出现流痕、花纹，轮廓不清，甚至出现冷隔、缩松、缩孔；压射比压过大，铸件产生飞边和气孔。

2．速度速度分为压射速度和充填速度（1）压射速度是压射冲头推动金属液时的移动速度（也称冲头速度）。

在压射运动中压射速度分为慢（低）压射速度和快压射速度。

压铸开始时采用慢压射速度以利于排除压室内的气体和减少压力损失。

快压射速度大小直接影响金属的充填速度。

（2）充填速度充填速度是金属液在压力作用下通过内浇口进入型腔的线速度，又称内浇口充填速度。

充填速度的调节一般用调整压射冲头速度，更换压室直径和改变内浇口面积来实现，即：冲头面积×冲头速度＝内浇口截面积×充填速度。

通常选用内浇口充填速度范围：锌合金为25~50m/s，铝合金30－60m/s，镁合金为40－100 m/s。

一般要求不高的压铸件、厚壁、简单件取小值，要求质量高与受力件和壁薄、复杂件取大值。

充填速度过大，产生喷射，易堵塞排气道，出现气孔。

充填速度不够则会容易产生铸件轮廓不清、流痕和花纹，甚至会出现冷隔和缺肉等缺陷。

3．温度温度有浇注温度与模具温度。

（1）浇注温度一般指金属液浇入压射室至填充型腔时间段内的平均温度。
