矿井地质、测量主要圈纸绘制细则第一章基本要求第1条为加强矿图技术管理工作，实现矿图标准化，特制定本细则，采用微机绘制或手工编制矿井地质、测量主要图纸时，均参照本细则执行。
第2条本细财依据地测现行规程(简称《规程》)、《煤矿地质测量图技术管理规定》（简称《管理规定》)，《煤矿地质测量图例》(简称《图例》)以及《图例实施补充规定》(简称《图例补充》)而制定。
第3条地测图纸绘制的内容、精度以及绘制方法应符合《规程》、《图例》、《图例补充》和《管理规定》的规定，集团公司统一要求的以及根据实际生产情况需要增绘或补充说明的，依据本细则执行。
第4条本细则矿井地质图纸绘制部分，在修编矿井地质报告附图的编绘中一并参照执行。
第5条地测图纸绘图材质(纸基)要求，应符合《管理规定》第三章第24条规定.当采用0.1mm聚脂薄膜时，要对薄膜进行防变形处理，使用前须清洗干净。
第6条图幅划分应符合《管理规定》第25条要求，以矿井为单位图幅应尽量一致，其长度一般不超过2.0米，超过时应分幅绘制。
第7条座标格网一律采用100×lOOmm绘制，线粗0.1mm，座标注记到米，注记在内外图廓线之间，图廓四角必须以米为单位完整注记经纬距；其余可注记四位数，当为“0000”时，应注记全数，图幅较小的可注在图鲍右边和下边，图幅较大的(一般超过一米)，须注在图的四周。
第8条地质图图签使用《图例》573条，测量图图签使用《图例》571条标准，图签右下两条线分别与内图廓线重合。
签署栏必须按要求签署内容，绘图日期统一为格网完成日期.第9条特殊图例如果需要在图纸上标注的，一般在图纸的左下角适当位置标注。
第10条指北针一般绘于图幅左上半部，使用《图例))574箭头符号.第11条井田边界。
比例尺1／2000的图使用《图例》49符号尺寸绘制：比例尺1/5000的图大矿边界线线段长30mm，宽1.Omm，“+”宇叉线线段长4mm，两线段间距8mm，“+”宇居中。
地质图绘图规定（一般规定）地质图是地质学家和相关专业人员用来记录和展示地球表面和地下的地质构造和内部结构的一种图形化表达方式。
为了保证地质图的准确性和标准化，国际上制定了许多地质图的绘制规定。
本文将介绍一般规定下的地质图绘图规定，内容包括图式、颜色、标高、符号等方面。
图式地质图为了标识地球的各种地质特征，往往采用各种不同的符号和线条进行表达。
在一般规定中，地质图的符号和线条需要符合国际标准化协会所制定的规定。
除此之外，绘制地质图还需要有比例尺和方向标，比例尺可以根据绘图比例进行修改，方向标应指示出正北方向。
同时，地质图上的附加信息，如注记、标注、图例等也需要符合一般规定的规范。
颜色地质图中使用的颜色需要严格遵守国际标准化协会所制定的规定。
在一般规定下，地质图中常用的颜色为：•黑色和白色：用于标识构造线和区域边界线。
•红色：用于标识火山岩、花岗岩和热液活动等与火山有关的标志。
•蓝色：用于标识洞穴、水源和岩石中的矿物。
•绿色：用于标识沉积和风化的岩石。
•黄色：用于标识洪积平原、风化土、堆积和岩屑等沉积物。
•灰色：用于标识与大气和海洋有关的岩石，例如石灰岩和硅质岩。
标高和地形图标高是指地点的海拔高度。
地质图中通常会标注地点的标高，并以不同颜色的等高线来显示地形高度的变化。
地质图上的等高线需要符合国际标准化协会所制定的规定，在一般规定下，等高线的线宽和线距需要满足一定的比例关系。
另外，地质图上还需要绘制地形图、剖面图和横向地形剖面图等。
在绘制这些图像时，需要按照一般规定所制定的要求，例如图线的厚度和间距、图形的比例和姿态等。
符号地质图上的符号是用于标识地质构造和各种地质事件的，如断层、岩浆体、火山、矿床等。
一般规定中，符号需要按照国际标准化协会所制定的规定进行绘制。
符号需要规范、清晰，符合一般规定下的比例和尺寸要求。
总结地质图作为地质学领域中的重要图像，在国际标准化协会等机构的规范下，绘制出来的地质图具有高度的可靠性和标准化。

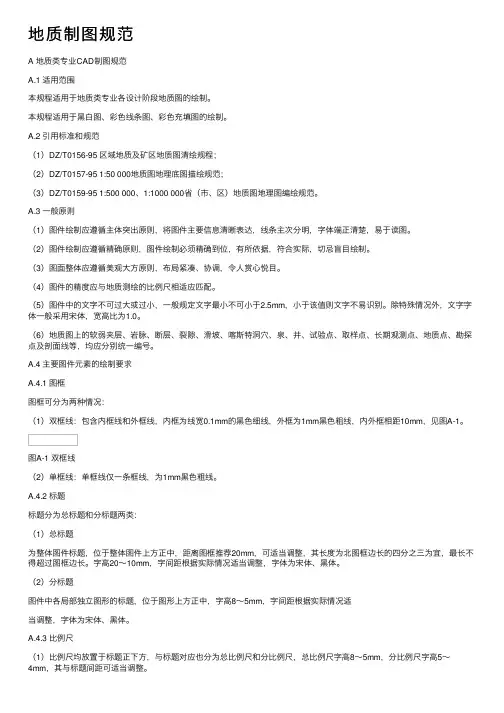

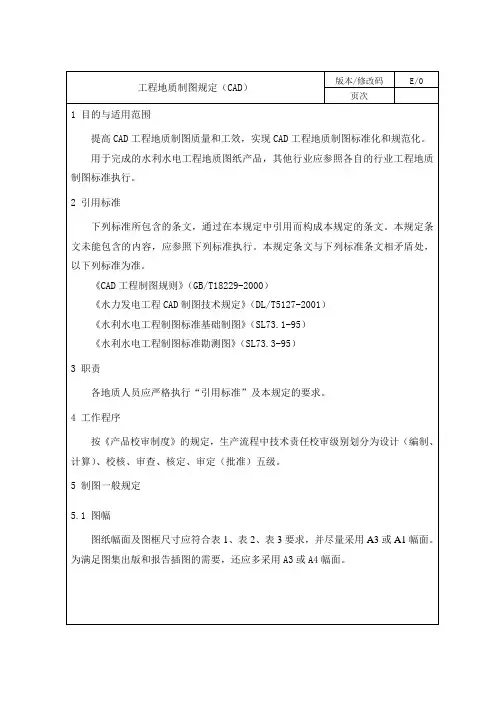

地质制图规范A 地质类专业CAD制图规范A.1 适⽤范围本规程适⽤于地质类专业各设计阶段地质图的绘制。
本规程适⽤于⿊⽩图、彩⾊线条图、彩⾊充填图的绘制。
A.2 引⽤标准和规范（1）DZ/T0156-95 区域地质及矿区地质图清绘规程；（2）DZ/T0157-95 1:50 000地质图地理底图描绘规范；（3）DZ/T0159-95 1:500 000、1:1000 000省（市、区）地质图地理图编绘规范。
A.3 ⼀般原则（1）图件绘制应遵循主体突出原则，将图件主要信息清晰表达，线条主次分明，字体端正清楚，易于读图。
（2）图件绘制应遵循精确原则，图件绘制必须精确到位，有所依据，符合实际，切忌盲⽬绘制。
（3）图⾯整体应遵循美观⼤⽅原则，布局紧凑、协调，令⼈赏⼼悦⽬。
（4）图件的精度应与地质测绘的⽐例尺相适应匹配。
（5）图件中的⽂字不可过⼤或过⼩，⼀般规定⽂字最⼩不可⼩于2.5mm，⼩于该值则⽂字不易识别。
除特殊情况外，⽂字字体⼀般采⽤宋体，宽⾼⽐为1.0。
（6）地质图上的软弱夹层、岩脉、断层、裂隙、滑坡、喀斯特洞⽳、泉、井、试验点、取样点、长期观测点、地质点、勘探点及剖⾯线等，均应分别统⼀编号。
A.4 主要图件元素的绘制要求A.4.1 图框图框可分为两种情况：（1）双框线：包含内框线和外框线，内框为线宽0.1mm的⿊⾊细线，外框为1mm⿊⾊粗线，内外框相距10mm，见图A-1。
图A-1 双框线（2）单框线：单框线仅⼀条框线，为1mm⿊⾊粗线。
A.4.2 标题标题分为总标题和分标题两类：（1）总标题为整体图件标题，位于整体图件上⽅正中，距离图框推荐20mm，可适当调整，其长度为北图框边长的四分之三为宜，最长不得超过图框边长。
字⾼20～10mm，字间距根据实际情况适当调整，字体为宋体、⿊体。
（2）分标题图件中各局部独⽴图形的标题，位于图形上⽅正中，字⾼8～5mm，字间距根据实际情况适当调整，字体为宋体、⿊体。
