目录一、前言 (1)二、验收 (1)三、发货 (1)四、搬运、储存和防护 (1)五、机组设计选用 (2)六、安装 (2)1、机组安装 (2)2、电气安装 (4)3、管路连接 (5)七、使用 (5)1、启动前检查 (5)2、启动 (6)3、日常使用 (6)八、维护保养 (7)1、安全要求 (7)2、定期工作 (7)3、风机部件维护 (8)4、冷却或加热盘管维护 (9)5、过滤器维护 (9)6、加湿器维护 (9)7、风阀维护 (10)8、防火阀维护 (10)九、故障分析及对策 (10)机组使用时需拆除用于在运输过程中保护风机部件的风机保护支架，使风机部件的减振器进入正常工作状态一、 前言GREE组合式空调机组在设计生产时，严格遵循设计制作标准，确保机组高质量、高可靠性及优良的适应性。
开启或检修机器前，请仔细阅读本手册。
安装工作必须由受过训练的专业人员进行。
GREE公司对由于安装、调试不当、不遵循本手册中的规定及指导而造成的人员伤害或机器损伤，不承担责任。
保修范围必须符合下列条件：机器的首次开启必须由GREE专业维修服务中心的专业维修人员或指定特约公司人员来进行。
只能使用GREE公司提供的各种配用零部件。
所有机器运行及维修事项，必须严格按照本手册中的规定来进行，违反上述任何条件，保修将自动失效。
二、发货机组一般是分段装配好后运输，在现场组装。
也可以散件包装后运输，在现场安装。
其他组装配件附在机段内部或随机一起发送。
在运输过程中，不可损坏箱体壁板，以免影响机组性能和安装精度。
三、验收本机抵达进行签收前应先检查外表，如有损坏，应在签收单上注明，并在交货后72小时内书面通知运送人，同时通知珠海格力电器股份有限公司当地办事处。
机器到货后，应于15天内完成全部检查，如发现任何隐藏在机箱内的损坏，应停止开机，可能时拍摄损坏的零件或材质，立即以电话通知送货人及珠海格力电器股份有限公司当地办事处，隐蔽性的损坏应于到货后15天内提出报告。

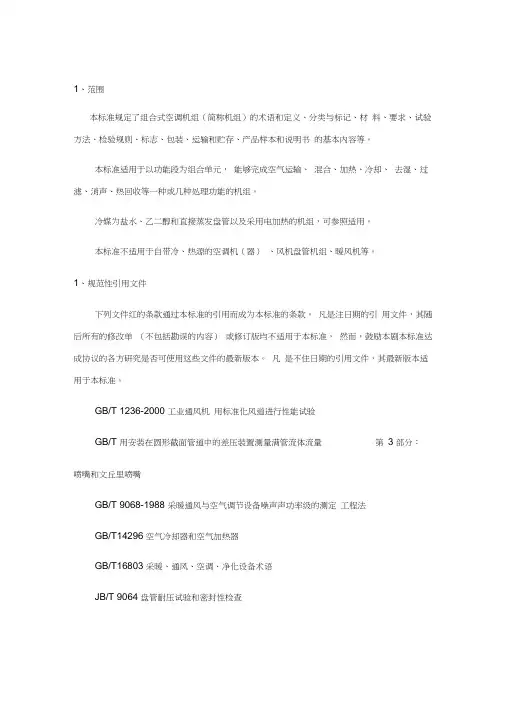

1、范围本标准规定了组合式空调机组（简称机组）的术语和定义、分类与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存、产品样本和说明书的基本内容等。
本标准适用于以功能段为组合单元，能够完成空气运输、混合、加热、冷却、去湿、过滤、消声、热回收等一种或几种处理功能的机组。
冷媒为盐水、乙二醇和直接蒸发盘管以及采用电加热的机组，可参照适用。
本标准不适用于自带冷、热源的空调机（器）、风机盘管机组、暖风机等。
1、规范性引用文件下列文件红的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励本剧本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不住日期的引用文件，其最新版本适用于本标准。
GB/T 1236-2000 工业通风机用标准化风道进行性能试验GB/T 用安装在圆形截面管道中的差压装置测量满管流体流量第3 部分：喷嘴和文丘里喷嘴GB/T 9068-1988 采暖通风与空气调节设备噪声声功率级的测定工程法GB/T14296 空气冷却器和空气加热器GB/T16803 采暖、通风、空调、净化设备术语JB/T 9064 盘管耐压试验和密封性检查JG/T 21-1999 空气冷却器和空气加热器性能试验方法2、术语和定义GB/T16803 确定的以及下列术语和定义适用于本标准。
组合式空调机组central station air handling units由各种空气处理功能段组装而成的一种空气设备。
适用于阻力大于等于100Pa的空调系统。
机组空气处理功能段functional section of units 具有对空气进行一种或几种处理功能的单元体。
机组功能段有：空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消毒、热回收等单元体。
额定风量Rated air flow rate 在标准空气状态下，单位时间通过机组的空气体积流量，单位为m3/h 或m3/s 。
组合式空调机组安全操作规程1. 目的：制定组合式空调机组安全操作规程，规范操作，确保正确使用组合式空调机组。
2. 适用范围：组合式空调机组。
3. 责任者：操作工、动力班长、质监员、设备部经理。
4. 程序：4.1 开机前的检查：4.1.1 开机前打开新风、回风、送风管道上的阀门，使其处于开启状态。
4.1.2 确认电源、冷冻循环水、蒸汽供应正常。
4.1.3 确认风机皮带应完好且松紧适度，用手转动风机应运行平稳、无异常声响。
4.1.4 关闭所有负压、正压检修门，切记将把手旋紧。
4.2 开机及运行：4.2.1 首先合上空调机组电源总控制柜内的各电源开关。
然后将调节空调控制柜上手动自动旋钮，将旋钮转向“自动”位置。
将“表冷阀控制”、“加热阀控制”和“加湿阀控制”下的“水阀手自动”都设定为自动，然后将“参数设置”下的温湿度设定值进行修改（设定温度为：℃，湿度为：%），然后在“模式切换”中选择生产模式。
最后点击“参数设置”下的风机启停按钮，设定为“开启”，空调机组开始运行，显示空调机组运行画面。
在空调机组运行界面可以实施的显示送回风温湿度、臭氧浓度、运行频率、各阀门开启度等参数，点击“进入房间”按钮还可以查看各房间的温湿度及压差4.2.3 模式设定点击“模式切换”下的“模式设定”按钮，出现如下画面：然后可以对各种模式下的，“送风机频率”“新风阀开启度”“运行时间”进行设定，设定完毕点击退出按钮。
4.2.4 记录查询点击“记录查询”按钮，可以对运行数据进行查看点击“数据查询”后，可通过“报表属性”“时间属性”“变量选择”等方式对数据进行筛选查询。
点击“数据打印”可对列表数据进行打印，点击“打印预览”可以对打印的情况进行预览。
4.2.5 报警信息查询点击右上角的报警图标，可以对报警信息进行查询：4.2.6 退出系统点击“退出系统”按钮，则退出空调机组自控系统。
4.3 注意事项4.3.1 冬季来临前排净翅片表冷器内的冷冻水，以防气温降低结冰造成翅片换热器破裂。
组合式空调器维护使用手册一，组合式空调器介绍：安发组合式空调器用于集中处理大风量，风量范围从6000到32万m³，广泛应用于各种大型场馆，医药制造，汽车工艺等洁净度，温湿度要求很高的场所。
安发组合式空调器的特点是结构合理，安装方便，保温性能极好，密封性好，漏风率很低。
框架采用高强度碳钢，经磷化喷塑，美观耐腐蚀；壁板由聚氨酯发泡而成，覆以镀锌板或不锈钢板及彩钢板，不但保温性能好，而且强度大，不易变形。
二，组合式空调器功能段：>一套安发组合式空调器的完整配置如下：进风段，初效过滤段，表冷段，风机段，中效过滤段，加热段，加湿段，亚高效或高效过滤段，出风段，各工艺段（中间段），以及各种辅助仪器仪表，如风压开关，空气压差计，排水弯管等。
进风段一般由风口及控制风口开度的风阀组成，通常有新风和回风两个部分，新风口通外界环境，回风口通被处理空间。
新风口引入的新风可以有效保证房间内部的空气洁净度；回风口所引回风可以充分利用房间的冷量或热量，达到节能的效果。
特殊的新风口可以根据使用地气候及工艺要求安装直燃式燃烧加热器，比如在北方的冬季。
燃烧器按燃料分有气体燃烧器及柴油燃烧器等。
初效过滤段由初效过滤器以及支撑框架组成，初效过滤器的形式有板式和袋式，或二者结合的形式，板式的特点是安装简单，袋式的容尘量大。
初效过滤段的作用是滤掉空气中较大颗粒的灰尘杂质，使被处理空气得到初步净化，可以大量减少达到后面的表冷器，风机等的装备上的灰尘杂质，对这些装备起到明显的保护作用。
同时也减轻中高效过滤器的负担，达到延长中高效过滤器的使用寿命。
"表冷段由各种规格的表冷器组成，同时，表冷段还配备了冷凝水积水盘以及挡水器等装备。
表冷器的大小由冷量要求确定。
安发公司可以设计制作各种规格的表冷器。
表冷段的作用是降低所处理空气的温度，在冬季需要加热的情况下，也可以用作加热器。
同时，在制冷的情况下，由于冷凝水的析出，也达到了降低空气绝对湿度的目的。
组合式空调机组技术说明：组合式空调机组特点一、优越的箱体结构1）箱体卓越的机械强度⏹机组采用加强型框架结构，框架由铝型材通过高强度的尼龙三角联接器联接而成，铝型材采用6063T6合金以保证机组更坚固的结构强度；⏹箱体面板为双壁结构，内部采用无氟聚氨脂封闭发泡作为保温材料，具有极好的刚性；⏹箱内合理设计中间连接支撑，使得机组受力更合理，可以保证机组在高压下不发生永久性变形。
2）箱体绝佳的密闭性a)箱体与面板采用双“线接触”防漏风设计，严实稳固，永久性密闭防漏风，“线接触”是目前应用于少数净化空气处理机组和大量船舶密封处理的技术，大家都知道在同样压力下接触面积越小压强越大，密封效果越集中，示例如图：BCA如图所示“C”形状的物体更容易在红色的弹性保温介质上产生局部的密度变化保证最佳的防漏风，同时由于接触面类似于一条直线所以也称之为“线接触”结构。
“线接触”铝合金框架组合式空气处理机组正是应用这一物理原理，在机组的面板与框架之间巧妙的设计了两道“线接触”尖角，保证了整机密封性。
b）盘管段进出水管密封：对于大风量组合式，由于表冷器是多组并联层叠安装，所以进出水管较多，如果处理不当，会造成相当大的漏风率。
空调箱内部采用独特工艺，使用专用的发泡密封工艺技术，彻底杜绝漏风的可能性。
c）段体连接：机组段与段连接处采用专用的密封保温加强措施，使段间渗进的气流改变方向，隔绝气流的渗入。
3）箱体优越的热性能a）箱体铝合金型材防冷桥优化设计：型材中间嵌入PA66尼龙隔热条，使内框和外框架没有金属直接接触，彻底消除框架冷桥；风阀，接水管和检修门等外部件通过隔热材料固定，机组在高湿环境中不会有凝露产生；在箱外露点温度28.2℃～26.2℃，箱内干球温度7℃，相对湿度95%的恶劣工况下测试，机组无凝露现象。
b）面板外板为彩涂板（标配），内板为镀铝锌板（标配），镀铝锌板使用寿命是镀锌板的2~6倍，光热反射能力是镀锌板的2倍；内板和外板间用特制的绝热材料隔开，内填聚氨脂绝热材料，高压均匀无氟发泡，密度高达50kg/m3；箱体传热系数低至0.9W/(m2.K)。
版号：AHUB-2009-A1安装使用说明书组合式空气处理机组AHUBE、AHUBS、AHUBW系列安装使用本机组之前，请认真阅读本说明书，并妥善保管!目录一.特点简介•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2二. 型号说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3三. 安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4四. 调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8五. 使用及维护保养••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9六. 常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••14在设计与制造过程中，深圳欧威尔充分考虑了您的安全，但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害。
最安全的预防是正确的安装、正确的操作和经常性的维护与保养。
一、特点简介●杜绝冷桥:欧威尔系列组合式空气处理机组的保温壁板四边采用特制的高强度铝型材制成，通过高压聚氨酯发泡将四边铝合金框架和内外金属钣金制作成一块高强度的保温箱板，箱体的内部钣金件和外部钣金件通过聚氨酯保温材料层及特制的隔热高强度工程塑料件巧妙隔绝，箱体面板通过直接拼装后，将箱体内部与箱体外部的热传递彻底隔绝，有效解决了多年来一直困扰空调箱的冷桥问题，没有冷桥。
●不漏风:欧威尔系列组合式空气处理机采用独特设计，紧密配合的阴阳榫头结构，箱体内部设置有压紧密封条，机组漏风率低，箱体更设有填充腔，可填入保温密封材料，完全防止漏风，有效节能！●不生锈的箱体：欧威尔系列组合式空气处理机所有面板四周都镶上了铝型材边框，标准配置的箱体外板采用优质彩钢板，内壁板采用镀铝锌板，箱体美观大方、不会生锈。
组合式空调机组操作规程
1. 目的
建立组合式空调机组操作规程，确保对组合式空调机组进行规范操作。
2. 范围
适用于对组合式空调机组的操作。
3. 责任
机组管理和设备操作人员。
4. 内容：
4.1开机前的检查：开机前检查所有供水阀门和通风阀门，使处于打开状态；
4.2 开机操作：
4.2.1 打开机组控制柜电源开关，按下启动按钮（正常运转时用高速档，值班使用低速档）。
4.2.2 旧机组：在所有机组设备正常情况下，将机组开关打到自动位置，机组自行运转；在部分设备不正常情况下，将机组开关打到手动位置，根据洁净区状况启动正常运转的设备。
新机组：按触摸屏“开/关”按钮，并按yes键启动机组，让机组运行。
4.2.3风机运转后，打开各房间排风机。
4.2.4 灌装间及配液间的加压风机在上述房间工作前开启，工作后关闭。
4.2.5当净化房间温度高于26℃或低于18℃时，按“LSF280Z型冷水机组的操作规程”开启冷水机组使房间温度维持在18-26℃之间。
4.2.6当净化房间湿度低于45%时开启蒸汽加湿系统，给房间加湿；湿度高于70%时按“LSF280Z型冷水机组的操作规程”开启冷水机组给房间除湿。
4.3关机：先关机组各设备开关，最后关控制柜开关。
4.4填写仪器设备运行记录。
4.5.注意事项：
4.5.1排风机在送风系统启动后必须及时开启。
4.5.2操作员应每隔15分钟检查依次机组运行情况。
4.5.3车间工作结束后应关闭加压风机，应将风机调至低速档。
4.6相关记录:《组合式空调机组操作记录》
记录编号：
组合式空调机操作记录。
DX-9100数字控制器面板操作说明1. 请仔细阅读“操作说明”后，参照“操作说明”结合“自控调试表”操作，非专业人员禁止操作。
2. 所有通讯地址、接线非专业人员禁止操作。
3. 控制程序与之相对应的送风机连锁。
4、控制程序与消防连锁。
一、面板布置二、启动模式三、下载模式四、时间调度模式五、时间调度事件编程六、实时时钟日历七、模拟输入显示模式八、模式滚动模式九、数字输入显示模式十、输出模块显示模式十一、数字计数器显示模式十二、可编程功能模块显示模式十三、模拟/数字常量显示模式一、面板布置本空调机组中采用美国江森DX-9100-8154控制器（2型），控制器内的工作参数和值可以通过前面板显示出来并修改。
前面板的布置由七个功能块组成，这些功能块包括用来完成许多种任务的发光二极管、数码管和操作键。
emdxtb60 1 2 3 4 5 6 7 8K X Y Z D A/MRDTDALXT A C B E2D2G F Service ModuleSocketX Y XTD0 1 1 0Z AESC0E K A/M图：DX-9100-8454(2型)的前面板布置图1. 功能块的功能1）功能块A ：两个七段绿色数码管显示所选项目的索引号。
2）功能块B ：四个七段红色数码管监视、显示并更新所选项目的值：· 模拟输入、输出和常数以数字表示。
· 数字输入、输出和常数以“ON ”或“OFF ”表示。
· 数字输入的计数器及其他合计值以数字表示，交替显示“个”位和“千”位数。
3) 功能块C ：八个红色发光二极管指示DX （或为在功能块A 中选中的XT ）的数字输入的状态，在时间调度模式下为定时模块中的星期日期以及在实时时钟模式下的当前星期日期。
4）功能块D2：上方的两个红色发光二极管分别指示，在N2总线（91总线）上接收数据时RD 灯点亮，DX-9100控制器经N2总线（91总线）发送数据时TD 灯点亮。

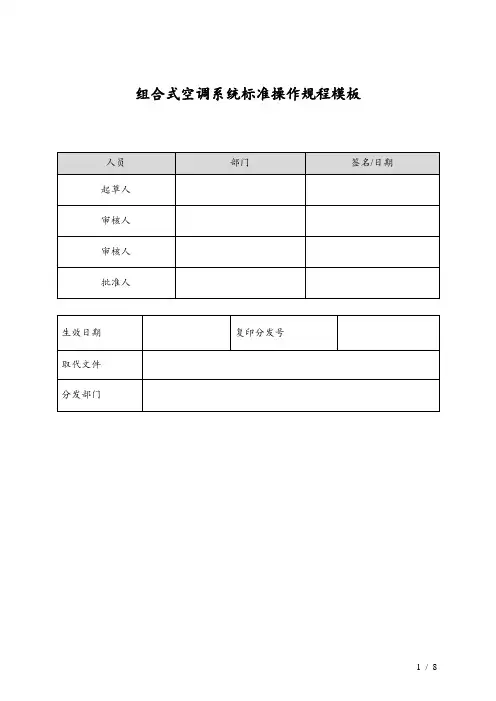

组合式空调系统标准操作规程模板1.目的建立一个标准的组合式空调系统标准操作规程，规范组合式空调系统的操作，保证空调系统正常运行，满足洁净区环境控制要求，避免操作过程中出现差错。
2.范围本规程适用于本公司所用组合式空调系统。
3.定义净化空调机组：净化空调机组是由各种空气处理功能段组装而成的一种空气处理设备。
能对空间粒子进行有效控制，能对空间环境进行集中制冷加热加湿和除湿的一套组合机组。
4.职责4.1操作人员负责设备清洁、点检、调整、操作、运行监控、异常处理等；负责及时汇报设备发生的异常事件；负责及时填写设备相关的记录；4.2设备经理负责监督操作人员按本规程要求开展各项工作；负责岗位新人员上岗培训；负责及时组织相关人员对本规程进行完善。
4.3部门负责人监督操作人员按此规程要求正常操作。
5.程序5.1系统概述5.1.1组合空调全部采用自控系统进行控制，控制方式有手动、自动操作模式；自动控制模式下，程序自动实现组合空调的控制，以达到洁净室要求的温度、湿度、风量和压差范围。
5.1.2BMS系统用户权限由管理员组进行分配：5.1.3本公司组合式空调系统（如下表）：5.2运行5.2.1运行前准备5.2.1.1检查存水弯是否有效密闭（降温除湿送风时应打开冷凝水排水阀门，加热或常温送风时应关闭排水阀门），各风室检修门是否关好，新风阀是否锁定在确定位置，并确认送回风防火阀处于全开状态。
5.2.1.2空调机组接通冷冻水（适用于夏季），冷冻水的压力应＜0.8Mpa，冷冻水的进水温≤12℃，同时确认管道、表冷器应无泄漏；旁通阀门为关闭状态。
5.2.1.3用于加湿及转轮除湿工业蒸汽，压力应小于0.4Mpa，确认管道、加热器、加湿器应无泄漏。
5.2.1.4检查空调机组热水温度≤60℃；压力0.3-0.5Mpa。
5.2.1.5检查送风、回风、新风阀是否完好，检查配电柜上旋钮是否在远程。
5.2.2开机运行5.2.2.1在BMS系统操控界面；点击界面左下角图标，弹出登录界面（见图1），输入用户名和密码登录后即可进行相应的操作和监控。
