空调培训资料(ppt 72页)

空调培训资料(ppt 72页)
19
中静压风管机ＲＦＵＭ
用途：办公室・店铺・住宅
特点１：圆形出风口可以使风道的连接更容易 （可对应像Ｌ型样的不规则空间）
特点２：低噪音（住宅、办公室的小房间等可选定ＲＦＵＭ机型） 特点３：标准５０Ｐａ的中静压式样，最大９０Ｐａ（切换为高速） 特点４：薄型紧凑设计高度尺寸２９９ｍｍ（RFUM２２～150）
嵌入机系列产品所有面板及线控 器需要单独下订单
41
薄型风管机ＲＦＵＴ
用途：住宅・酒店・办公室（小房间）
特点１：业界No1低噪音（办公室・住宅・酒店等应优先选定） 特点２：纵深尺寸小，更紧凑（有利于住宅内小房间・酒店） 特点３：标准装备排水泵（其他公司另卖） 特点４：标准为后回风，可在当地容易的改装为下回风 特点５：维修容易（回风口兼用作检修口，可对应风扇・控制盒维修）
（天花板设计、天花板的构造、天花板太高、水汽・油烟） 特点３：维护・维修容易
30
3.3.3 FXV家用多联机系列
3.4 多联机及控制器系列
3.4.1 KX6商用多联机 3.4.2 KX4商用多联机 3.4.3 控制器系列
KX6外机
商用多联机系列
KX4外机
内机系列
RFTW系列
RFT系列
RFTS系列
RFUT系列
RFUM系列
8-12HP前出 风KX6系列
14-48HP上出 风KX6系列
8-12HP上出 风KX4系列
14-48HP上出 风KX4系列
RFU系列
RFU-F系列
RF系列
SAF系列
3.4.1 KX6智能多联空调
KX6多联空调机室外机
１2、14、１６HP
１8-24HP
２６-３２HP
３４-４８HP

地铁组合式空调机组PPT课件

地铁组合式空调机组PPT课件

2021/7/23
14
过滤段
过滤器的阻力
• 过滤器的阻力介于初阻力和终阻力之间。 初阻力表示过滤器在未染尘时的阻力，终 阻力为过滤器经过一段时间的使用已染尘 且需清洗和报废时的风阻，终阻力视空调 场所洁净要求和室外大气的污染程度而定， 因此，过滤器的终阻力不是一个固定的值。
2021/7/23
15
过滤段
2021/7/23
18
表冷盘管段
• 各种肋管式换热器的构造
2021/7/23
19
表冷盘管段
• 挡水板
• 挡水板的作用是使夹在空 气中的水分离出来，以减 少空气带走的水量，当盘 管迎面风速过高时，须设 挡水板。挡水板多采用波 形多折型材，能将大部分 水滴截留，使其流入接水 盘，对于高温高湿地区 和新风量较大的使用场 合，此措施尤为重要。
握 哪 些 知 识 ？
8
特灵组合式空调器
• 成都地铁1号线一期工程，全线组合式空调 机组选用特灵空调系统（江苏）有限公司 生产的组合式空调器。
• 成都地铁1号线一期工程，全线共有组合式 空调器58台，数种型号。
• 下面将结合特灵组合式空调器CLCP060型进 行讲解。
2021/7/23
9
特灵组合式空调器
26
• 减震器 • 橡胶减震器
风机段
• 弹簧减震器
2021/7/23
27
• 风机段示例
风机段
2021/7/23
28
风机段
• 皮带传动机构 • 1、轮槽校准：叶轮
及电机带轮的校准如 右图所示操作。直边 必须足够长，可以超 过两轮的外边缘。校 准时必须从A点到D点 与叶轮和带轮完全接 触。
2021/7/23

组合式空调箱介绍PPT学习教案

组合式空调箱介绍PPT学习教案

机电车间环控专业新员工培训 第9页/共33页
10/33
第一部分 组合式空调箱
三、操作规程
8）现场控制的操作完成后，
将就地控制柜（罗宝线续建工 程为MCC柜）的“本地/远程” 钮换到远程档。
C、使用过程中设备与人身安全注 意事项 设备运行时如发现有异常情况，
应立即停机检修。 机电车间环控专业新员工培训 第10页/共33页
第一部分 组合式空调箱
三、操作规程
B.操作顺序
1）将就地控制柜（罗宝线续建工程为MCC柜） 的“本地/远程”旋钮转到本地档； 2）按下启动按钮，联锁电动风阀开到位后，组合 式空调机开始工作，同时运行指示灯亮；
3）机组运行正常后，检查电机的运行电流是否在 正常范围内，三相电流是否平衡；
机电车间环控专业新员工培训 第8页/共33页
4、控制冷却水电磁阀开度不够；
5、冷冻水进出水管接错；
6、电机转速不够；
7、皮带打滑。
机电车间环控专业新员工培训 第18页/共33页
19/33
第一部分 组合式空调箱
六、常见故障及排除方法
解决方法：1、清洗过滤网，破损 需更换。
2、清洗表冷器外部积 尘；
3、清洗表冷器内部积 垢；
4、加大控制冷冻水电 磁阀开度； 机电车间环控专业新员工培训 第19页/共33页
33/33
31/33
第二部分 空气处理机
三、维修作业指导书
三、作业后工作：
1.办理作业后手续(到车控室办理检修作业后手续 并通报环调)；
2、整理维护维修记录(填写检修规程指定的作业 表格)。
机电车间环控专业新员工培训 第31页/共33页
32/33
第二部分 空气处理机

组合式空调机组培训资料

组合式空调机组培训资料
控制系统
组合式空调机组配备智能控制系统，能够根据室内外环境参数和用户设定值，自 动调节机组的工作状态和运行参数，确保室内环境舒适度和能源的高效利用。
分类与组成
分类
组合式空调机组根据其组成和功能的不同，可以分为多种类型，如直膨式、表 冷式、热回收式等。不同类型的空调机组适用于不同的建筑和环境需求。
组成
环保材料
设备制造过程中应使用环保材料，减少对环 境的污染。
能效比
组合式空调机组的能效比应达到国家标准， 以提高能源利用效率。
噪声控制
低噪声设计
组合式空调机组应采用低噪声技术，降低运行时 的噪音。
隔音措施
在设备周围采取隔音措施，如安装隔音板或隔音 材料，以减少噪音对周围环境的影响。
ABCD
消声装置
为进一步降低噪音，可在设备上安装消声装置， 如消音器等。
节能模式
很多现代空调机组都具备节能模式，开启该模式可以自动调节运行参 数，降低能耗。
PART 04
安全与环保
安全操作注意事项
操作前检查
在启动组合式空调机组前，应检查设 备各部件是否正常，确保无故障。
定期维护
为保证设备正常运行，应定期对组合 式空调机组进行维护和保养，包括清 洁、润滑、检查等。
安全防护
输入功率
指空调机组在正常工作时所消 耗的功率，单位为kW。
能效比（EER）
指空调机组的制冷量与其输入 功率之比，是衡量空调机组性
能的重要参数。
能效比与节能
高能效比的空调机组能够提供更 好的制冷或制热效果，从而减少
能源的消耗和节约运行成本。
能效比越高的空调机组，其性能 表现越优秀，通常也更加节能。
国家标准和行业规范中通常会规 定能效比的最低要求，不符合要 求的空调机组不能销售和使用。

组合式空调机组基本介绍演示幻灯片

组合式空调机组基本介绍演示幻灯片

活性碳过滤器： 纤维状活性炭滤
网是以优质粉状活性 炭为吸附材料，采用 高分子粘结材料将其 载附在纤维基体之上 制成 .
一般应用于空调 通风系统异味及污染 空气处理，吸附退脱 除有害气ห้องสมุดไป่ตู้。
光触媒过滤器： 用相关纳米技术将二
氧化钛附着在无纺布或其 他肌体上当二氧化钛受到 阳光或紫外光照射后，在 其表面上逸出电子和空穴。 而这种电子和空穴和空气 中的氧和水相结合，就产 生了具有极强氧化力的活 性氧和氢氧自由基，通过 氧化，还原反应可进行 : 光分解、 光灭菌、光脱臭。
盘管形式 我司表冷器采用铜管套正弦波纹铝翅片结构，经
机械涨管制作而成，表面不易结灰，便于清洗，有 效防止病菌滋生且确保换热器换热效果,每个盘管均 经过2.8Mpa的试压和检漏测试。
盘管规格
组合式空调机组介绍
1

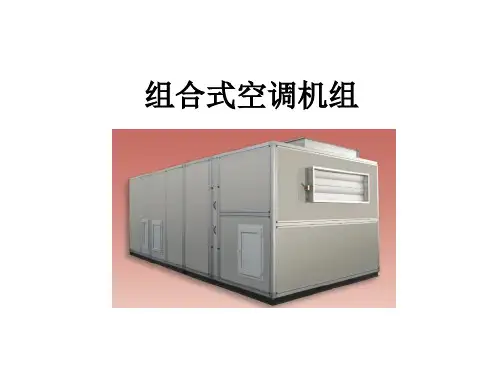

组合式空调机组
Central-station air handling unit
GB/T 14294-2008
别名 : 组空，空调箱
2
3
内容提要
➢组合式空调机组概述 ➢了解LOTUS组合式空调机组 ➢组合式空调机组常见功能段介绍 ➢常见功能段排布方式 ➢LOTUS组合式空调机组的特点 ➢常见故障与分析 ➢其他要点
欧洲 G1 G2 G3 G4 F5 F6 F7 F8 F9 H10 H11 H12 H13 H14 H15-U17
工程中常用中国（GB/T14295）或欧洲（CEN）作效率指示
初(粗)效过滤段 滤网标准配置为板式，有
袋式过滤器供选择。 净化空调：过滤级别为
G3,G4,大气层计数效率:4080% , 粒子直径 5μm
主要技术参数：
9
主要参数标准

组合式空调培训

组合式空调培训

组合式空调内部结构图解
①回风机，由室内回风管将室内空气抽到空调内； ②混风室，该段将回风和室外新风混合，故叫做混风室； ③冷凝水接水盘，表冷器下部用作接装冷凝水的容器； ④表冷器，由几十上百根铜管构建成的导热设备，通过增加换热面积 和加大导热系数使冷冻水与空气达到迅速换热的目的，使空气迅速冷 却； ⑦送风机，将空调内低温空气通过送风管送往制冷区域；
④检修阀，电磁阀前后检修手阀，主要作用为检修电磁阀时切断水源； ⑤手动阀，主要用于能源切断，一般情况下保持常开状态； ⑥冷凝水排水管，用于空调冷凝水排水，需设置存水弯，不能堵塞； ⑦新风管，室外新风入口； ⑧⑨冷冻水供/回水管，联合站房低温冷冻水供水，经过表冷器后升温再回到来自合站房。组合式空调培训资料
组合式空调外部结构图解
⑧ ⑤ ②
⑦ ⑧
①
①
③④
⑥
组合式空调外观图解
①风管静压箱，送风系统减少动压、增加静压、稳定气流和减少气流 振动的一种必要的配件；
②就地控制柜，空调就地控制柜，空调的主控制部件，可由其调节一 切空调可调节的参数；
③电动调节阀，调节冷冻水流量的主要阀门，控制空调送风温度的主 要调节器；

组合式空调机组培训资料PPT课件

组合式空调机组培训资料PPT课件
风机段 表冷段
5.电加热的选型注意事项，见下
6.加湿器选型注意事项一、二、三
7.风口方向及是否带风阀必须填写，有一种特殊情况，在风管中混合后进入箱 体，只需勾选回风的风口方向即可，送风口配置风阀主要为了调整送风管道阻 力，由于风速高，不方便调整，一般都是只在进风口处调整即可 8.关于面板方面，默认配置50000风量以上采用板厚48mm，以下则采用板厚 23mm ，面板喷塑、里板不喷塑。
2.确定冷量后，根据样本选择合适管排数，排数选大了，成本增加了，伴随需 求的风压也大了，可能导致电机需求也会增大，如果没有要求的可以不勾选， 让设计校核确定，这个需要填写进风工况，使用的冷冻水进出温度。 回风工况：直接在样本上选取表冷器管排数即可 新风工况：直接在样本上选取表冷器管排数即可 混风工况：理论计算是根据新回风量混合后，确定进风工况点，再与出风工况 相比，得出具体冷量（定进出水温差情况下），大概也可以按照新回风的差值 进行估算。
采用干蒸汽加湿器进行加湿，洁净等温加湿，加湿效率高 有蒸汽源的地区且有净化要求的场
，调节精度高，可实现多档调节，智能控制
合使用，
采用高压喷雾加湿器进行加湿，加湿量大，带自控接口， 无水保护功能
采用高压微雾加湿器进行加湿，加湿量大，高效节能
采用高效离心风机，可根据需求采用上送风或是侧送风， 风机段下游还有其它段时其后要加均流段。模数由风量和 风机全压以及出风位置确定。
对噪声要求高的场所建议在机组中 加装消声段，水平出风机组段长较 上出风的短
一般安装在风机段后面，可使风速均匀分布
可根据不同的消声要求采用抗性阻性消声器或是复合型消 声器，段长越长消声量越大。
该功能段前建议设置检修段
该段主要起检修或维护各功能元器件，模数根据具体需要 维护的元器件大小决定。

组合式空调机组基础知识ppt课件

组合式空调机组基础知识ppt课件
铜管穿铜片或铜管 (加热)---采0.8mm无缝紫铜管， 片距3.2mm， 3.5mm紫铜或不锈钢连箱。
铜管穿孔设计成翻边孔，允许换热器的铜管在机组工作中能够顺 畅位移，从而防止汽水撞击、热应力过大产生的铜管拉裂现象。
双套管式蒸汽加热器
COMFORT AIRCONDITIONING TECHNOLOGIES LTD.
铝合金三折挡水扳
带坡度不锈钢凝水盘
COMFORT AIRCONDITIONING TECHNOLOGIES LTD.
初中效过滤器
粗效过滤器选用板式结构，过滤级别 为G3-4。滤料一般采用无纺布、玻璃 纤维等。
中效过滤器选用袋式结构，过滤等级 F5-7。滤料一般采用无纺布、玻璃纤 维等。
粗中效过滤器边框均为铝合金材料， 具有很好的耐腐蚀性，采用卡扣式安 装，方便快捷。
皮带轮：采用Taper Lock （锥套自锁型）皮带轮
皮带：日本三星窄型加强V带， 寿命长，传动效率高
带橡胶保护的弹簧减震垫
COMFORT AIRCONDITIONING TECHNOLOGIES LTD.
风机电机
风机 电机
风机电机
性能特点
高效率：采用机翼型叶轮设计，比后倾离 心风机的效率高出10%左右,效率高达80% 以上。
铜管穿聚酯涂层亲水铝片(表冷)---采0.5mm无缝紫铜管，亲水 耐腐蚀铝片，片距3.2mm，3.5mm铜连箱。
边框、端板均采用2.0mm不锈钢板制作。 采用铝合金挡水板，具有四个方向上的变化，挡水效果好，不
老化，不锈蚀，高温不变形。 带坡度不锈钢凝水盘，外贴保温及保护层。
表冷器
铜管穿亲 水膜铝片
蒸汽联接器
独特的陶瓷平面转阀，工作安全可靠， 线性流量调节，漏汽率仅为0.0001%。

组合式空调机组各功能段介绍ppt课件

组合式空调机组各功能段介绍ppt课件
其中: L10 = 轴承额定寿命（小时） n = 转速 C = 轴承动载荷 S = 等效动载荷
(S与电机之千瓦数, 风机皮带轮大小及振动有关）
动平衡与轴承寿命的关系
轴承寿命的计算:
L1016,n667C S3 Hrs
L10(G 2.5)

16,667 n

C 3 2.5S
Hrs
L10(G 6.3)

16,667 n

C 3 6.3S
Hr
L10(G2.5) 6.33 16
L10(G6.3) 2.5
1
理论上，风机的动平衡精度等级达到Ｇ2.5时，其轴承的寿命是G6.3的16倍。
轴与轴承的固定方式
1.固定栓 2.偏心锁 3.同心锁
锁定后的中心偏差 锁定后的中心偏差 锁定后中心保持
等温加湿
电极式加湿
电热式加湿
电流通过水使水本 身加热至沸腾产生 蒸汽
利用电热管加热沸 腾产生蒸汽
水质﹕洁净的自来 水或软化水
水质﹕洁净的自来 水或其它同等水质 的水
各种空调系统
各种空调系统
蒸汽-蒸汽加湿
利用蒸汽加热水至 沸腾产生蒸汽
水质﹕洁净的自来 水或其它同等水质 的水
各种空调系统
等温加湿线
2.等焓加湿
风机子系列选择 风机型号选择
风机出口风速应12~15m/s
1.风机选型
工作点
2.电机选型
电机安全系数K
电机功率(kW)
K值
≤ 2.2
1.2
＜ 11
1.15
＞11
1.1
选型原则：
1.应尽量选用4极电机 2.风机转速低于500RPM时考虑选用6极电机 3.电机安全系数按上表选择 4.匹配电机功率应不大于风机允许的最大轴功率

组合式空调机组基础知识

组合式空调机组基础知识
加湿器喷嘴采用陶瓷材质，喷嘴孔径 不大于0.2mm。饱和加湿效率可达95% 以上，水利用率为90%以上。
加湿器后设水雾消除器，防止未雾化 的水珠进入送风机段。
加湿距离不超过1.5m。加湿控制精度 在±5%RH
第四部分
组合式空调机组主要部件 用途及使用维护说明
风机使用及维护说明
风机
风机是一个装有两个或多个叶片的旋转轴推动气流的机械。叶片将施加于 轴上的旋转的机械能，转换为压力的增加来推动气体的流动。这种转换伴 随着流体的运动。用于供热、通风、空调的风机，即使是高速、高压系统， 通常压力也不会超过2500Pa～ 3000Pa.
文氏脉冲清灰阀
运行初阻力170-200Pa
文丘里脉冲清灰阀
橡密封 内保护网 均匀间隔 外保护网 Web-Ultra 专利滤料 可以阻燃
接缝处理
澳大利亚GOCO文丘里脉冲清灰阀
文丘里脉冲清灰阀
GOCO文丘里喷嘴
滤筒高度，mm
烟厂提供压缩空气的压力一般为 0.6MPa，比要求的0.7MPa要低
常规喷嘴
卷烟厂组合式空调机组的组合模式
组合模式二
初投资便宜 适用于储叶等设备发热量小的车间 不宜全新风运行
过渡季度或冬季，制冷机停机后，
车间温度需外界新风来满足要求
第三部分
组合式空调机组主 要部件简单介绍
机组可选配科禄格、吉普、科 美福等品牌风机，选用后倾型 叶轮
整休结构为优质钢板烧焊
轴承：瑞典进口SKF系列免维 护轴承，带偏心环自锁紧结构， 寿命大于7.5万小时
高效率：采用机翼型叶轮设计，比后倾离 心风机的效率高出10%左右,效率高达80% 以上。
稳定的静压曲线，适合变风量运行。
“无过载”功率曲线：当效率达到最高点 时，随风量增大时功率减小，在管道系统 的阻力变化时不会发生电机过载现象。

地铁组合式空调机组PPT文档49页

地铁组合式空调机组PPT文档49页
地铁组合式空调机组
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
Байду номын сангаас

组合式空调机组资料共53页文档

组合式空调机组资料共53页文档
组合式空调机组资料
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

采用电极加湿器进行加湿，洁净等温加湿，加湿效率高， 有净化要求的场合使用，精度高但
调节精度高，可实现多档调节，智能控制
耗电量比较大，初次成本也较高
采用湿膜加湿，安全可靠，长寿命，洁净加湿，带自控接 口
可与表冷器连接安装，不单独占用 空间，初投入是所有加湿器最小的 ，适合舒适性空调，不能用于净化 要求高的场合
备注
可开检修门，作为检修段用。进风风速一般 要求8m/s以下（总风量/风口面积），此段最 小做到6M,大风量机组如果进风面在端面，此 段长度可以做到最短
该段主要功能是排风或是进行二次回风的作用 ，风口可安装法兰或手、电动风阀
主要是新风与回风混合的功能段，风口可安装 法兰或手、电动风阀进行风量的调节。
用于洁净要求非常高的场所，一般安装在机组 的最末端，过滤等级为H13
该功能段前建议设置检修段
供冷换热器，可根据供冷量的不同提供4排、6 排或8排盘管。铝翅片为亲水材料，后可设挡 水板，即使在高风速下也不会有水滴吹出。
如果有热水供热要求的，建议采用两管制， 供冷供热共用同一个盘管
加热换热器，该功能段采用电加热管进行辅助 加热功能
对噪声要求高的场所建议在机组中 加装消声段，水平出风机组段长较 上出风的短
一般安装在风机段后面，可使风速均匀分布
可根据不同的消声要求采用抗性阻性消声器或是复合型消 声器，段长越长消声量越大。
该功能段前建议设置检修段
该段主要起检修或维护各功能元器件，模数根据具体需要 维护的元器件大小决定。
机组各个功能段一般都会有检修门 进去检修，没有特殊要求尽量不要 勾选
…
送风段
加热段 表冷段 过滤段 混合段
机组爆炸图结构
机组内部结构
中效袋式过 风机段 滤段段
混合段
送风段
表冷段
初效袋 式过滤 段
组合式空调机组功能段选择介绍
进风 排 混 组 初 表 加 加 均 消 中 二 绿 风 中 亚 转 送 高 转 板
段( 风 合 合 效 冷 热 湿 流 声 间 次 色 机 效 高
可开检修门，作为检修段用。混合风可以在 机组混合段混合，也可以在风管中的静压箱 混合再从机组端面进入机组也可以把机组段 长做到最短
改功能段主要起排风和补充新风的作用，通常 在采用该功能段的时候用到回风机。
可开检修门，作为检修段用。
分为板式和袋式两种，标配为板式过滤器，一 般设置在混合段之后，对混合空气进行初步过 滤，过滤等级为G3或G4
新风进入空调机组，与室内来的回风在混合段中混合。混合空气经过初效 过滤段，滤去尘埃和杂物，再经过中效过滤段进行二次过滤，滤去更小的尘 埃和杂物。然后，通过表冷段或加热段进行降温或加热后使空气达到所需的 温度点，然后再通过加湿段加湿到系统所需要的湿度要求即达到指定的送风 状态点，最后通冷器连接安装，不单独占用空间
11
热水加热段
12
蒸汽加热段
13
电极加湿段
14
湿膜加湿段
15
干蒸汽加湿段
16
高压喷雾加湿段
17
高压微雾加湿段
18
风机段
19
均流段
20
消声段
中间段
21
(检修段)
加热换热器，根据供热量的不同提供2排、4排管的盘管 加热换热器，根据供热量的不同提供1排、2排管的盘管
可与表冷段共用盘管，也可根据用 户的需求采用单独或组合的热水盘 管

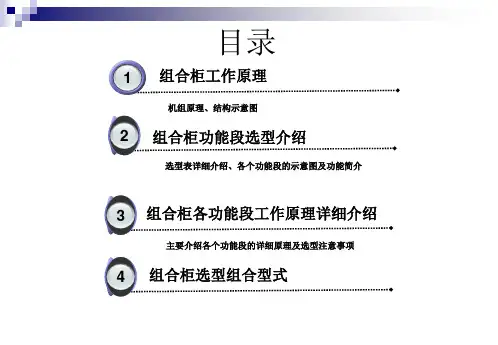

目录
1 组合柜工作原理
机组原理、结构示意图
2 组合柜功能段选型介绍
选型表详细介绍、各个功能段的示意图及功能简介
3 组合柜各功能段工作原理详细介绍
主要介绍各个功能段的详细原理及选型注意事项
4 组合柜选型组合型式
组合式空调工作原理
组合式空调机组是空气处理的最主要设备之一，其自身不带冷、热源， 是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、净化、加热、冷却、 加湿、减湿、消声、新风处理等功能的箱体组合式机组。
光触媒净化、紫外灯杀菌、静电 除尘等功能
采用高效转轮式热回收器，能实现全热、显热的能量回 收，最高能量回收效率可达80％。
分全热转热和显热转轮
组合式空调机组选型参数介绍 风量、冷量、热水盘管热量参数
1.根据风量确定具体型号，从成本上考虑，一般舒适性空调迎面风速按3m/s， 如商场、办公楼等；洁净类或工艺类的按照2.5m/s，如：医院、电子厂房。
采用干蒸汽加湿器进行加湿，洁净等温加湿，加湿效率高 有蒸汽源的地区且有净化要求的场
，调节精度高，可实现多档调节，智能控制
合使用，
采用高压喷雾加湿器进行加湿，加湿量大，带自控接口， 无水保护功能
采用高压微雾加湿器进行加湿，加湿量大，高效节能
采用高效离心风机，可根据需求采用上送风或是侧送风， 风机段下游还有其它段时其后要加均流段。模数由风量和 风机全压以及出风位置确定。
效轮式
新风 段 段 段 过 段 段 段 段 段 段 回 段 段 过 效 弯 风 过 热 热
功 或回
虑
风
滤过
滤回回
能 风)
段
段
段滤段段段收收
功段
段
段段
能及
选组
择合
方
式 转轮热回收：□全热 □显热
在功能段下第一排空格内选择所需的段打“√”,在第二排空格内用数字标 明功能段的排列序号.
各个功能原理介绍详见后面说明
序号 1 2
功能名称
进风段 (新风或回风)
排风段 (二次回风段)
3
混合段
组合段
4
(即排风、回风和新风
合成段)
初效过滤段
5
(板式、袋式)
中效过滤段
6
(板式、袋式)
7
亚高效过滤段
8
高效过滤段
9
表冷段
10
电加热段
简图 或 或 或
功能简介
根据不同的需求可接回风管或是新风管，进风 口也可根据需求采用后进风或上进风，风口可 安装法兰或手、电动风阀与风管连接。
标配为袋式过滤器，过滤等级为F7，通常可作 为一般空调机组的最后过滤器和高效过滤器的 预过滤器
两个功能段单独放置，段前建议设置检修段 ，若是舒适性空调，需要中效时，可以采用 初效板式+中效袋式过滤器组合使用，段长
3M
用于净化要求高的场所，前面一般加装中效过 滤器，过滤等级为H10
该功能段前建议设置检修段
22
转弯段
23
送风段
24
绿色段
25
热回收功能段
可满足用户的特殊送风方向的要求
一般在上下两侧的或左右两侧的 机组使用
该段的主要功能是送风，可根据不同的需求设置出风口 ，可侧送风，也可上送风模数由风口位置以及机型大小 决定。
一般使用在风机段后还有过滤段 、消声段等功能段的机组
采用高压电子系统及高效吸附净化材料，将空间内各种 有害物质经过滤、极化、吸附、催化分解等处理。
